Joy-it Rasp Explore 500
- Kataloški br:
- 1503739 - 62
- Oznaka:
- RB-EXP500
- EAN:
- 4016139148137
- Kataloški br:
- 1503739 - 62
- Oznaka:
- RB-EXP500
- EAN:
- 4016139148137
Joy-it Rasp Explore 500
0.00 KM
Komada
Prikaži alternativne proizvode
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
0.00 KM
sa PDV
Troškovi dostave
Komada
Izdvojeno & Detalji
- Kompatibilan je sa svim malinama s 40-polnim GPIO
- Osnova multifunkcionalnog sučelja: SPI, I2C, USB do UART
- HD44780 LCD sučelje
- Uklj. RTC sat u stvarnom vremenu
Tehničke specifikacije
Tehničke specifikacije
Boja proizvođača
zelena
Dubina
56 mm
Pogodan za
Raspberry Pi® 4 B
Raspberry Pi
Raspberry Pi® B+
Raspberry Pi® 2 B
Raspberry Pi® 3 B
Raspberry Pi
Širina
85 mm
Visina
17 mm
Vrsta proizvoda
Raspberry Pi® Pločica za nadogradnju
Opis
Opis

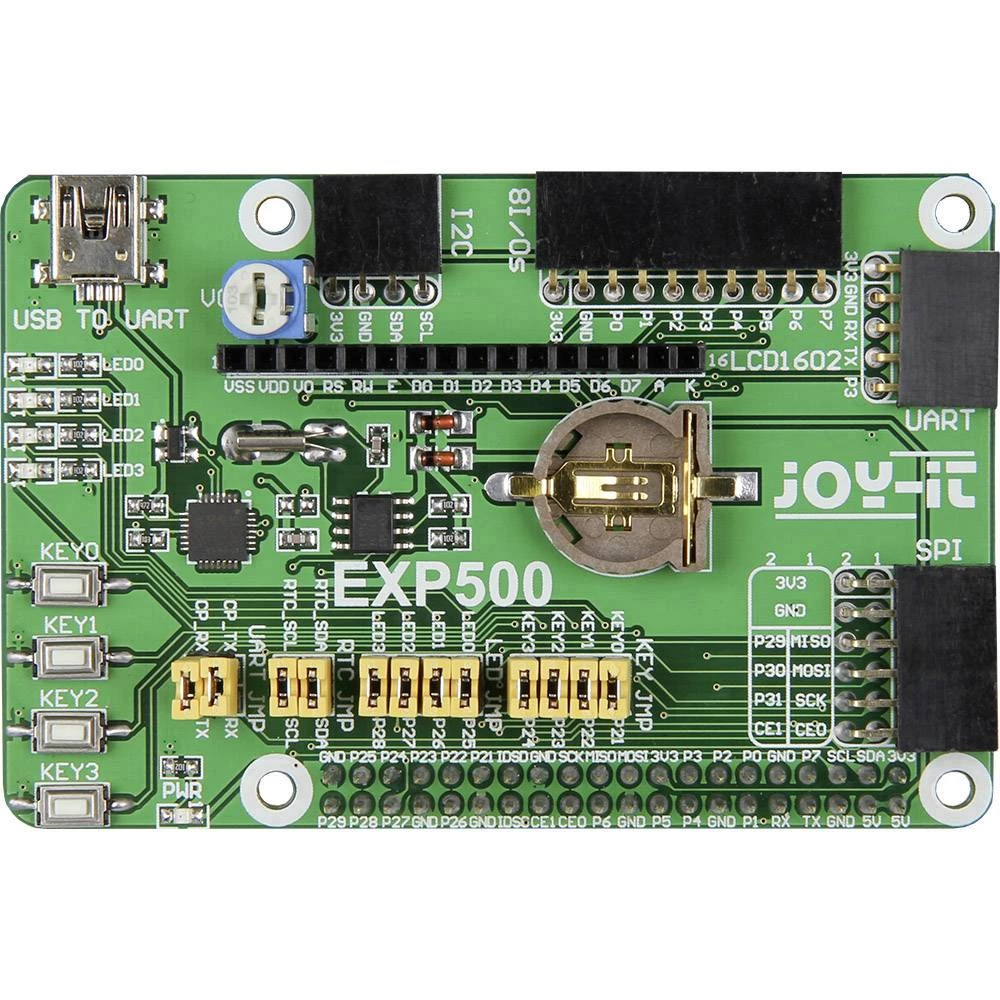

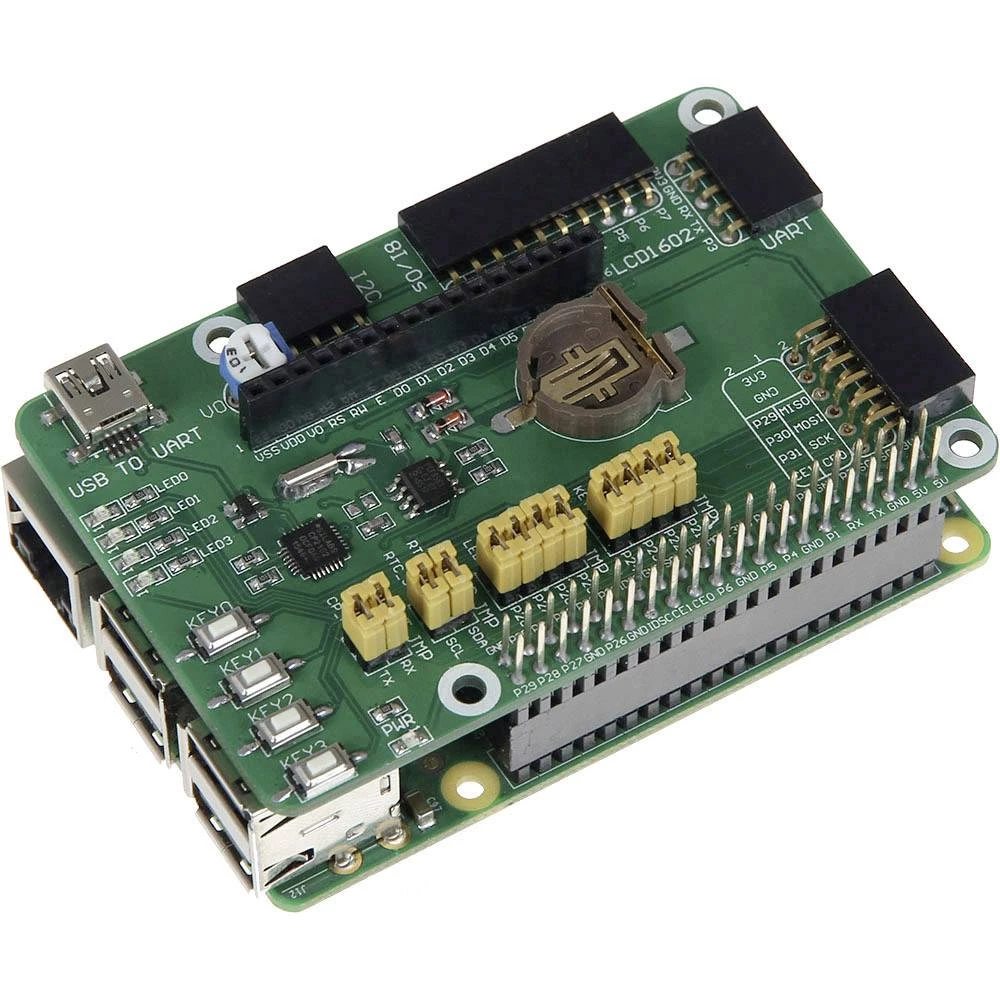

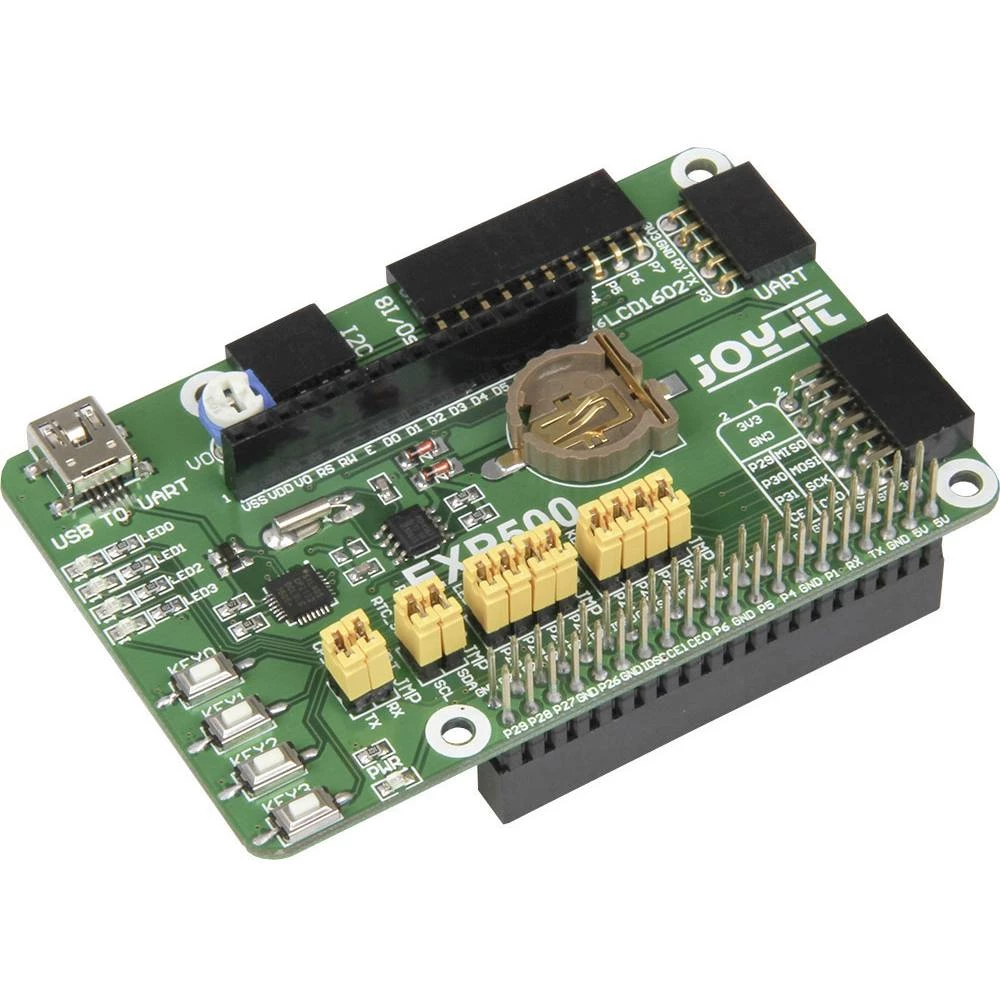

Proširena ploča Joy-IT Explore 500 je višenamjenska ploča sučelja za sve Maline s 40-polnim GPIO (B +, 2B, 3B, 3B +, 4) i uključuje
sljedeće funkcije:
1. Pin zaglavlje za izravno priključivanje na 40-polni GPIO Raspberry
2. UART sučelje: jednostavno povežite UART module poput B.
RS232, RS485, USB TO UART (TTL kabel) itd.
3. 8 x I / O sučelje: jednostavno povezivanje putem I / O upravlja
moduli
4. SPI sučelje za SPI upravljane module
5. I2C sučelje za I2C upravljane module
6. LCD sučelje za HD44780 standardne LCD module
7. USB TO UART, pretvarač s CP2102 čipsetom (mini USB veza)
8.. Jaka LED
9. 4 x programabilna LED
10. 4 x programibilna gumba
11. Potenciometar: Kontrast kontrasta za LCD zaslone (vidi točku 6)
12. Držač baterija RTC
13. PCF8563: ugrađeni RTC čip
14. 32.768K kvarc: RTC kvarc
15. CP2102: ugrađeni USB TO UART čip, za uklanjanje pogrešaka
16. CP2102: Jumper za: uključeno / isključeno
17. RTC: Jumper za: uključeno / isključeno
18. Korisnički LED kratkospojnik za: uključeno / isključeno (vidi točku 9)
19. Korisnički ključevi za skakanje: uključeno / isključeno (vidi točku 10)
Ovaj tekst je strojno preveden.
sljedeće funkcije:
1. Pin zaglavlje za izravno priključivanje na 40-polni GPIO Raspberry
2. UART sučelje: jednostavno povežite UART module poput B.
RS232, RS485, USB TO UART (TTL kabel) itd.
3. 8 x I / O sučelje: jednostavno povezivanje putem I / O upravlja
moduli
4. SPI sučelje za SPI upravljane module
5. I2C sučelje za I2C upravljane module
6. LCD sučelje za HD44780 standardne LCD module
7. USB TO UART, pretvarač s CP2102 čipsetom (mini USB veza)
8.. Jaka LED
9. 4 x programabilna LED
10. 4 x programibilna gumba
11. Potenciometar: Kontrast kontrasta za LCD zaslone (vidi točku 6)
12. Držač baterija RTC
13. PCF8563: ugrađeni RTC čip
14. 32.768K kvarc: RTC kvarc
15. CP2102: ugrađeni USB TO UART čip, za uklanjanje pogrešaka
16. CP2102: Jumper za: uključeno / isključeno
17. RTC: Jumper za: uključeno / isključeno
18. Korisnički LED kratkospojnik za: uključeno / isključeno (vidi točku 9)
19. Korisnički ključevi za skakanje: uključeno / isključeno (vidi točku 10)
Ovaj tekst je strojno preveden.
Opseg isporuke
- 1x pločica
