Degson

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 2

Dim. (D x Š x V ) 17.50 x 20.90 x 21.90 mm

Duljina 17.50 mm

Izolacijski materijal PA 66 UL 94V-0

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta PA 66 UL 94V-0

Minimalna temperatura -40 °C

Nazivna struja 5 A

Nazivna struja - zaokruženo 5 A

Nazivni napon 150 V

Niz 15EDGRH

Oblik olovke Kvadratni

Oblikovati Ženski konektor, kutni

Posebnosti za lemljenje u štampane krugove

Posebnosti koji se može kodirati

Rm 2,50 mm

Sadržaj 100 kom.

Širina 20.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 15EDGRH-2.5-14P-14-00AH

Ukupan broj polova 14

Veza Print

Visina 21.90 mm

Zatik Ø 0,80 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V ) 17.50 x 23.40 x 21.90 mm

Duljina 17.50 mm

Izolacijski materijal PA 66 UL 94V-0

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta PA 66 UL 94V-0

Minimalna temperatura -40 °C

Nazivna struja 5 A

Nazivna struja - zaokruženo 5 A

Nazivni napon 150 V

Niz 15EDGRH

Oblik olovke Kvadratni

Oblikovati Ženski konektor, kutni

Posebnosti za lemljenje u štampane krugove

Posebnosti koji se može kodirati

Rm 2,50 mm

Sadržaj 100 kom.

Širina 23.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 15EDGRH-2.5-16P-14-00AH

Ukupan broj polova 16

Veza Print

Visina 21.90 mm

Zatik Ø 0,80 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V ) 26 x 5.08 x 12.60 mm

Dimenzija navoja M3

Duljina 26 mm

Izolacijski materijal PA 66 UL 94V-0

Konektorski sustav žica do ploče

Kontaktni materijal fosforna bronca

Maksimalna temperatura +105 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PA 66 UL 94V-0

Minimalna temperatura -40 °C

Minimalni presjek 1 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

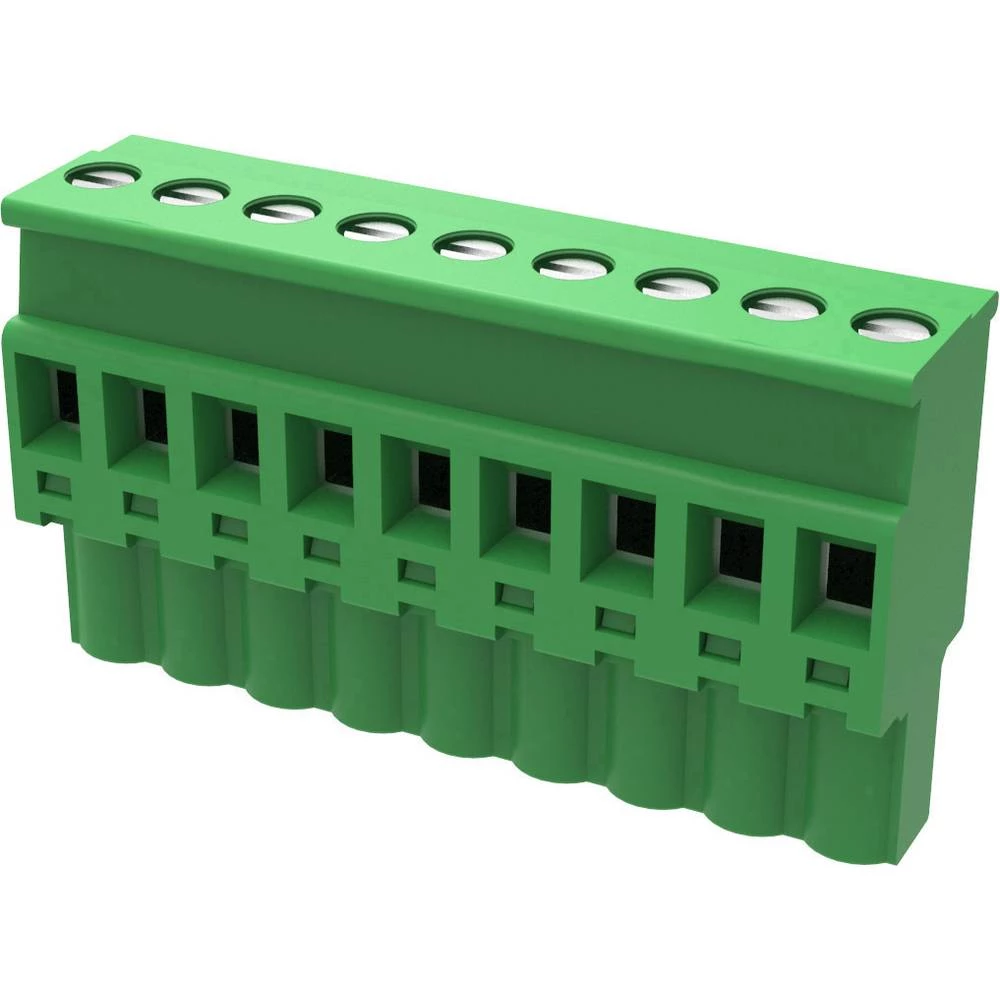

Niz 2EDGKB

Oblikovati čep, ravno

Posebnosti ulaz za kabal bočni

Posebnosti koji se može kodirati

Posebnosti s pjenilicom za mlijeko

Posebnosti sa zaporkom

Rm 5.08 mm

Sadržaj 200 kom.

Širina 5.08 mm

Tip 2EDGKB-5.08-02P-14-1000AH-200

Ukupan broj polova 2

Veza vijčani terminal

Veza Utikač

Visina 12.60 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V ) 26 x 14 x 12.60 mm

Dimenzija navoja M3

Duljina 26 mm

Izolacijski materijal PA 66 UL 94V-0

Konektorski sustav žica do ploče

Kontaktni materijal fosforna bronca

Maksimalna temperatura +105 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PA 66 UL 94V-0

Minimalna temperatura -40 °C

Minimalni presjek 1 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 2EDGKB

Oblikovati čep, ravno

Posebnosti ulaz za kabal bočni

Posebnosti koji se može kodirati

Posebnosti s pjenilicom za mlijeko

Posebnosti sa zaporkom

Rm 5 mm

Sadržaj 100 kom.

Širina 14 mm

Tip 2EDGKB-5.0-04P-14-1000AH-100

Ukupan broj polova 4

Veza vijčani terminal

Veza Utikač

Visina 12.60 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 61 x 15.50 x 11.10 mm

Duljina 61 mm

Kontaktni materijal Legura bakra, pocinčana

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.50 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo NaN A

Nazivni napon 450 V

Rm 5.08 mm

Sadržaj 450 kom

Širina 15.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 15EDGK-5.08-12P-14-00A(H)

Ukupan broj polova 12

Veza vijci

Visina 11.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10,20 x 15,50 x 11,10 mm

Duljina 10.20 mm

Kontaktni materijal Legura bakra, pocinčana

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.50 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo NaN A

Nazivni napon 450 V

Rm 5.08 mm

Sadržaj 1200 sati

Širina 15.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 15EDGK-5.08-02P-14-00A(H)

Ukupan broj polova 2

Veza vijci

Visina 11.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 17.40 x 15.60 x 11.10 mm

Duljina 17.40 mm

Kontaktni materijal Legura bakra, pocinčana

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.50 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo NaN A

Nazivni napon 300 V

Rm 3,50 mm

Sadržaj 1600 kom

Širina 15.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 15EDGKM-3.5-02P-14-00A(H)

Ukupan broj polova 2

Veza vijci

Visina 11.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 24.40 x 15.60 x 11.10 mm

Duljina 24.40 mm

Kontaktni materijal Legura bakra, pocinčana

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.50 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo NaN A

Nazivni napon 300 V

Rm 3,50 mm

Sadržaj 1000 kom

Širina 15.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 15EDGKM-3.5-04P-14-00A(H)

Ukupan broj polova 4

Veza vijci

Visina 11.10 mm

AWG maks. 12

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 43.70 x 23.70 x 15 mm

Duljina 43.70 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 400 V

Rm 7.62 mm

Sadržaj 285 sati

Širina 23.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKD-7.62-06P-14-00A(H)

Ukupan broj polova 6

Veza zatezna opruga

Visina 15 mm

AWG maks. 12

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 51.30 x 23.70 x 15 mm

Duljina 51.30 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 400 V

Rm 7.62 mm

Sadržaj 240 sati

Širina 23.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKD-7.62-07P-14-00A(H)

Ukupan broj polova 7

Veza zatezna opruga

Visina 15 mm

AWG maks. 12

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 66.50 x 23.70 x 15 mm

Duljina 66.50 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 400 V

Rm 7.62 mm

Sadržaj 190 sati

Širina 23.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKD-7.62-09P-14-00A(H)

Ukupan broj polova 9

Veza zatezna opruga

Visina 15 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 31.40 x 15.60 x 11.10 mm

Duljina 31.40 mm

Kontaktni materijal Legura bakra, pocinčana

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.50 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo NaN A

Nazivni napon 300 V

Rm 3,50 mm

Sadržaj 825 kom

Širina 15.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 15EDGKM-3.5-06P-14-00A(H)

Ukupan broj polova 6

Veza vijci

Visina 11.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 38.40 x 15.60 x 11.10 mm

Duljina 38.40 mm

Kontaktni materijal Legura bakra, pocinčana

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.50 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo NaN A

Nazivni napon 300 V

Rm 3,50 mm

Sadržaj 650 kom

Širina 15.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 15EDGKM-3.5-08P-14-00A(H)

Ukupan broj polova 8.

Veza vijci

Visina 11.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 41.90 x 15.60 x 11.10 mm

Duljina 41.90 mm

Kontaktni materijal Legura bakra, pocinčana

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.50 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo NaN A

Nazivni napon 300 V

Rm 3,50 mm

Sadržaj 625 kom

Širina 15.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 15EDGKM-3.5-09P-14-00A(H)

Ukupan broj polova 9

Veza vijci

Visina 11.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10 x 52,10 x 15,10 mm

Duljina 10 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5 mm

Sadržaj 300 kom

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.0-02P-14-00A(H)

Ukupan broj polova 2

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 20 x 52.10 x 15.10 mm

Duljina 20 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5 mm

Sadržaj 200 kom.

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.0-04P-14-00A(H)

Ukupan broj polova 4

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 25 x 52.10 x 15.10 mm

Duljina 25 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5 mm

Sadržaj 200 kom.

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.0-05P-14-00A(H)

Ukupan broj polova 5

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 35 x 52.10 x 15.10 mm

Duljina 35 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5 mm

Sadržaj 240 sati

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.0-07P-14-00A(H)

Ukupan broj polova 7

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 40 x 52.10 x 15.10 mm

Duljina 40 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5 mm

Sadržaj 240 sati

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.0-08P-14-00A(H)

Ukupan broj polova 8.

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 45 x 52.10 x 15.10 mm

Duljina 45 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5 mm

Sadržaj 160 kom

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.0-09P-14-00A(H)

Ukupan broj polova 9

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 51 x 52.10 x 15.10 mm

Duljina 51 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5.08 mm

Sadržaj 160 kom

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.08-10P-14-00A(H)

Ukupan broj polova 10

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 56.10 x 52.10 x 15.10 mm

Duljina 56.10 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5.08 mm

Sadržaj 160 kom

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.08-11P-14-00A(H)

Ukupan broj polova 11

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10,20 x 52,10 x 15,10 mm

Duljina 10.20 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5.08 mm

Sadržaj 300 kom

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.08-02P-14-00A(H)

Ukupan broj polova 2

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 20.40 x 52.10 x 15.10 mm

Duljina 20.40 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5.08 mm

Sadržaj 200 kom.

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.08-04P-14-00A(H)

Ukupan broj polova 4

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 30.60 x 52.10 x 15.10 mm

Duljina 30.60 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5.08 mm

Sadržaj 240 sati

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.08-06P-14-00A(H)

Ukupan broj polova 6

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 45.90 x 52.10 x 15.10 mm

Duljina 45.90 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5.08 mm

Sadržaj 160 kom

Širina 52.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKE-5.08-09P-14-00A(H)

Ukupan broj polova 9

Veza vijci

Visina 15.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 40.80 x 25.50 x 15.50 mm

Duljina 40.80 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5.08 mm

Sadržaj 200 kom.

Širina 25.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 2EDGKL-5.08-08P-14-00A(H)

Ukupan broj polova 8.

Veza vijci

Visina 15.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 20 x 27.50 x 15 mm

Duljina 20 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5 mm

Sadržaj 575 kom

Širina 27.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGKC-5.0-04P-14-00A(H)

Ukupan broj polova 4

Veza vijci

Visina 15 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 25 x 27.50 x 15 mm

Duljina 25 mm

Kontaktni materijal fosforna bronca

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 320 V

Rm 5 mm
