Phoenix contact

Boja proizvođača zelena

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 8.60 x 123.92 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

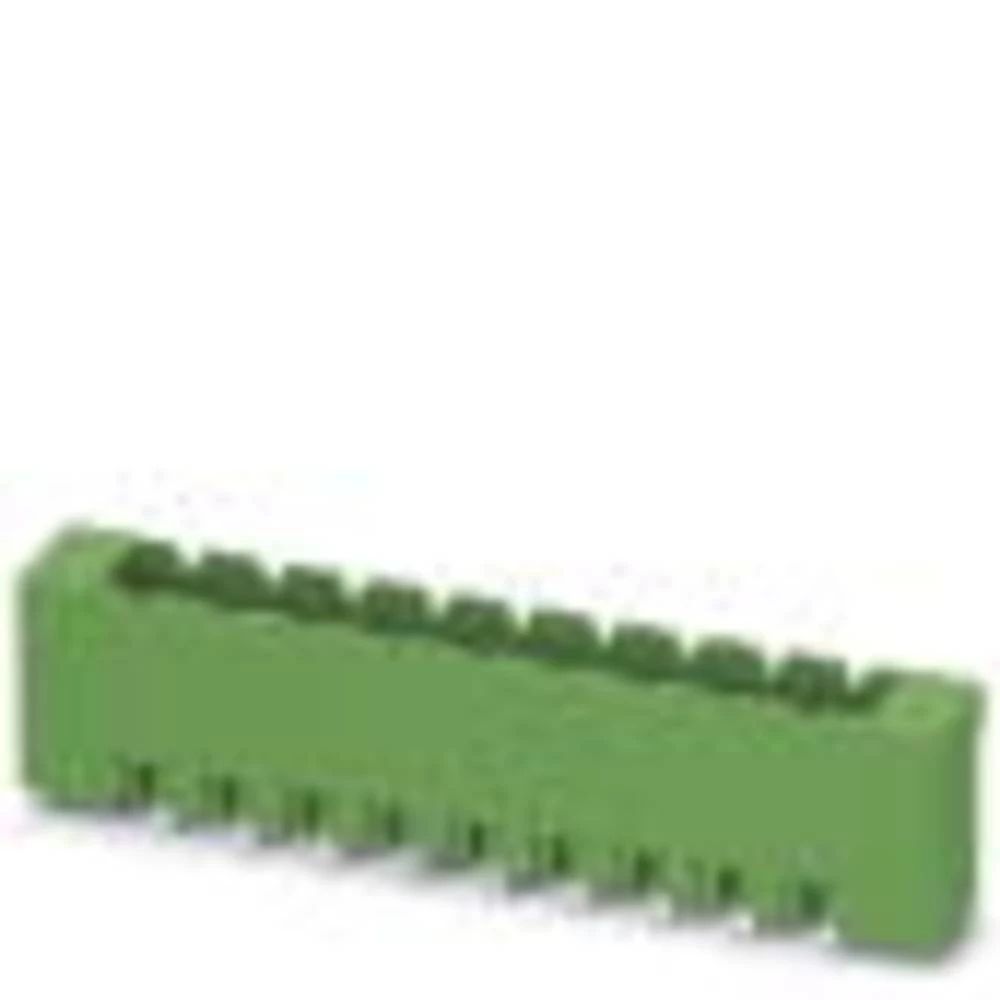

Niz MSTBVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 123.92 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/24-G-5,08

Ukupan broj polova 24

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

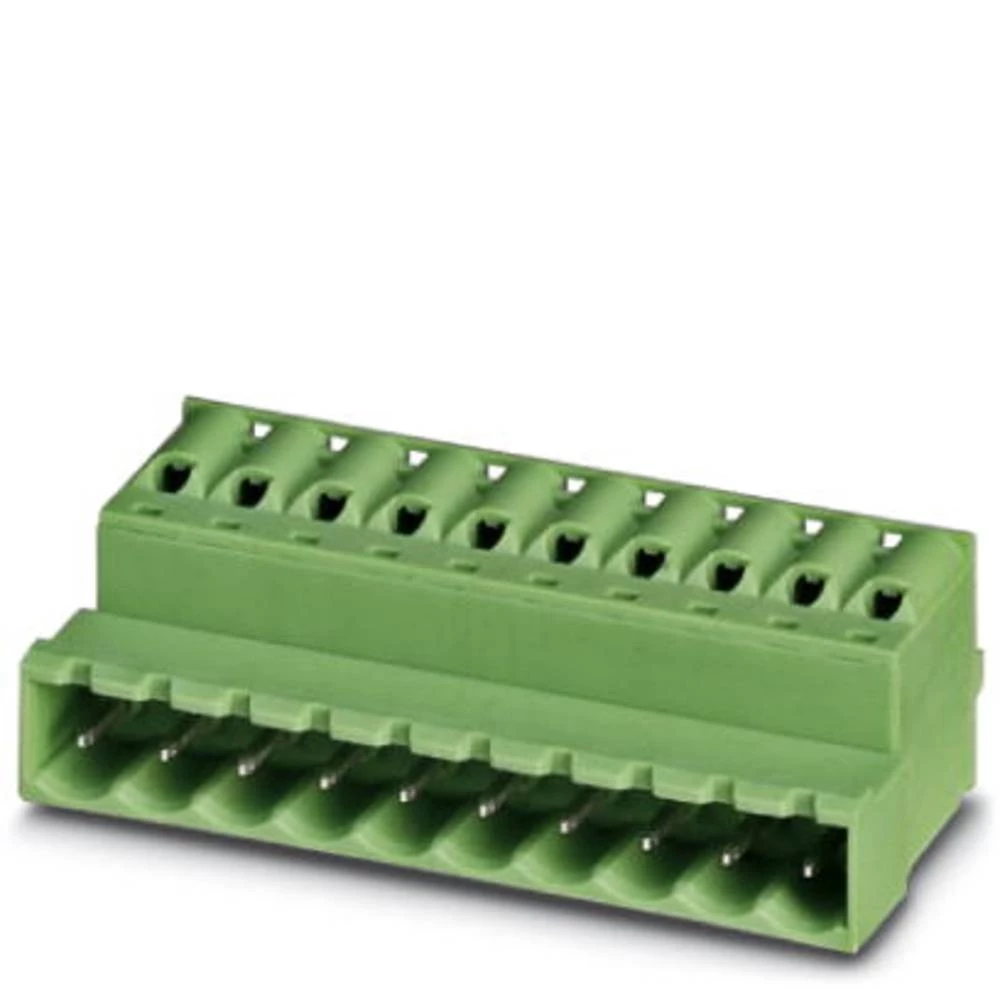

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.00 x 52.80 x 27.00 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKIC

Oblikovati čep, ravno

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 52.80 mm

Tip FKIC 2,5/10-ST-5,08

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 10.20 x 47.72 x 22.60 mm

Duljina 10.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz ICV

Oblikovati Konektor, ugradnja vertikalna

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 47.72 mm

Smjer parenja Okomito na tiskanu ploču

Tip ICV 2,5/ 9-G-5,08

Ukupan broj polova 9

Veza Print

Visina 22.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.00 x 71.08 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

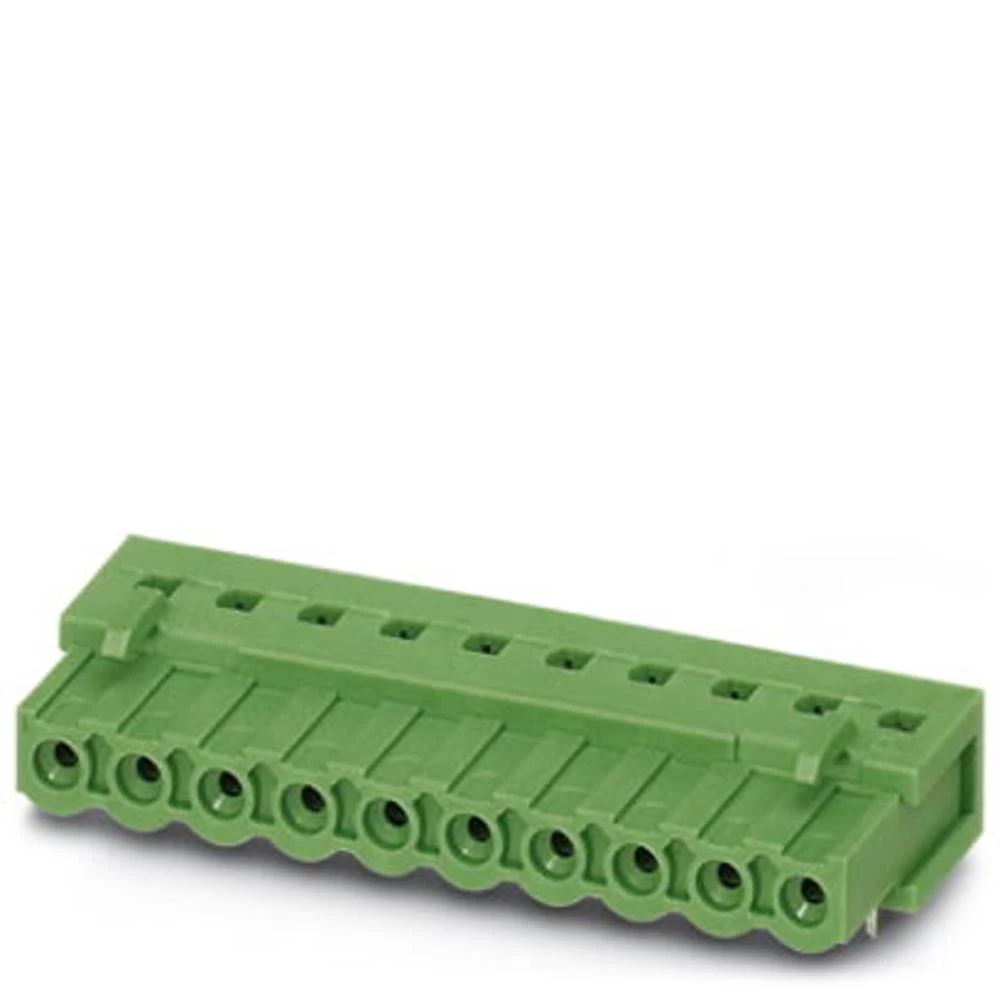

Niz IC

Oblikovati utikač, kutni

Posebnosti za izlaze sigurne za prste

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 71.08 mm

Tip IC 2,5/12-STF-5,08

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 2

Dim. (D x Š x V) 21.00 x 40.36 x 25.50 mm

Duljina 21.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

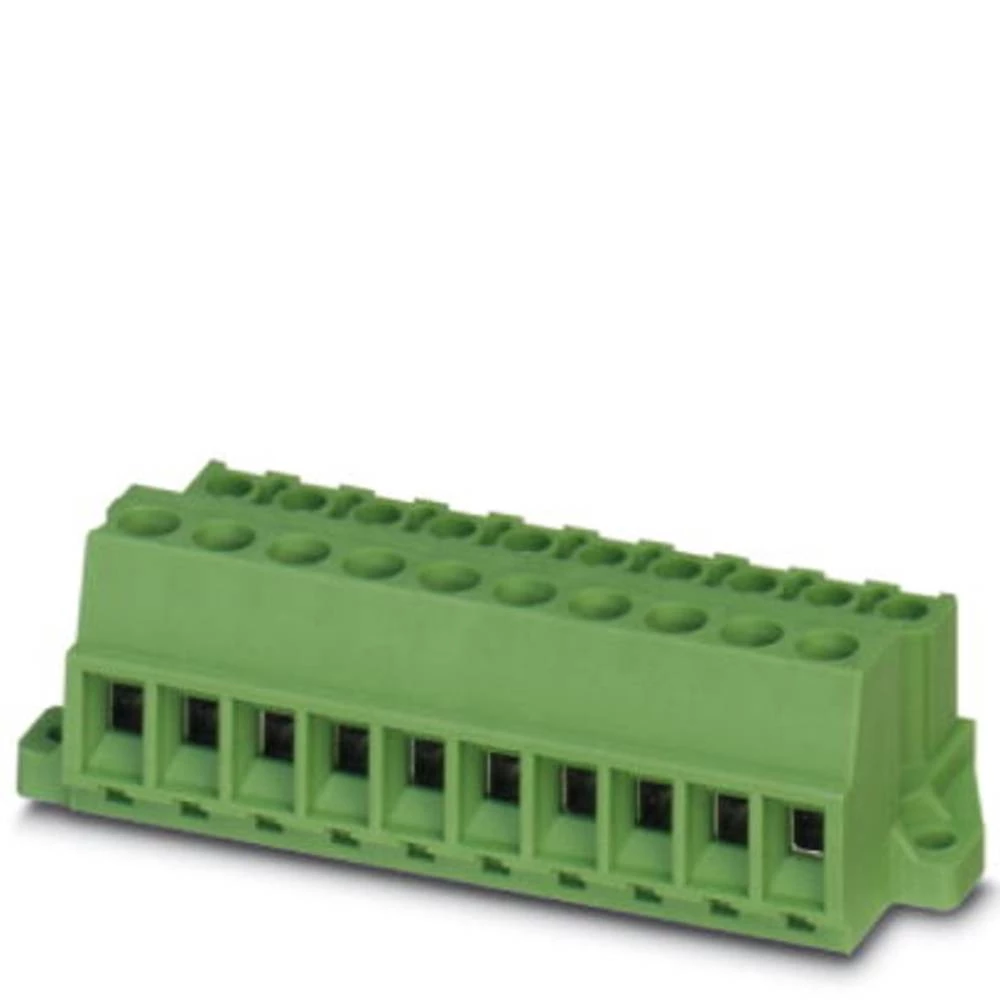

Niz MSTBU

Oblikovati Konektor, ugradnja vertikalna

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Posebnosti 2 kata

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.36 mm

Tip MSTBU 2,5/ 6-STD-5,08

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 25.50 mm

AWG maks. 12

AWG min. 24

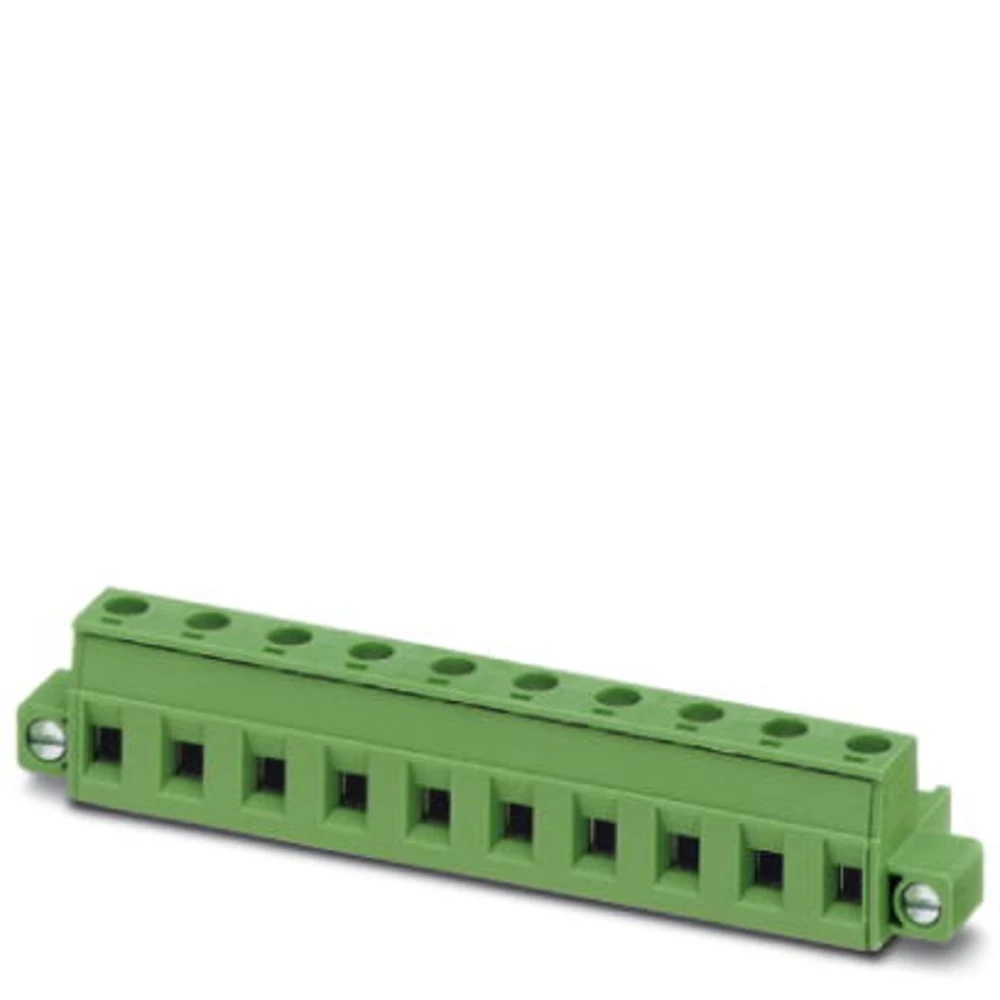

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.00 x 86.59 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTB

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 86.59 mm

Tip GMSTB 2,5/10-STF-7,62

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača zelena

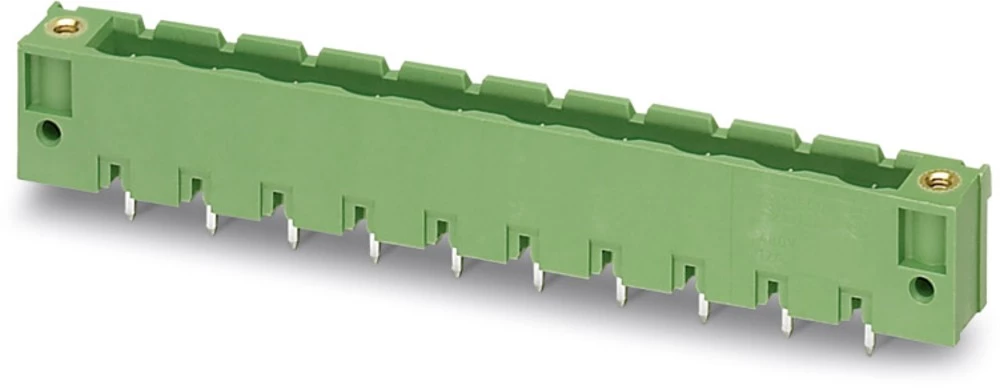

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.60 x 102.02 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBV

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 7.62 mm

Sadržaj 50 kom.

Širina 102.02 mm

Smjer parenja Okomito na tiskanu ploču

Tip GMSTBV 2,5/12-GF-7,62

Ukupan broj polova 12

Veza Print

Visina 15.90 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.16 x 27.00 x 15.00 mm

Duljina 12.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKIC

Oblikovati čep, ravno

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 27.00 mm

Tip FKIC 2,5/ 2-ST-5,08 BD:+-

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 15.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 60.86 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GIC

Oblikovati utikač, kutni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 60.86 mm

Tip GIC 2,5/ 8-ST-7,62

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.50 x 35.00 x 25.60 mm

Duljina 15.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz SMSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 35.00 mm

Tip SMSTB 2,5/ 7-ST

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 25.60 mm

AWG maks. 12

AWG min. 24

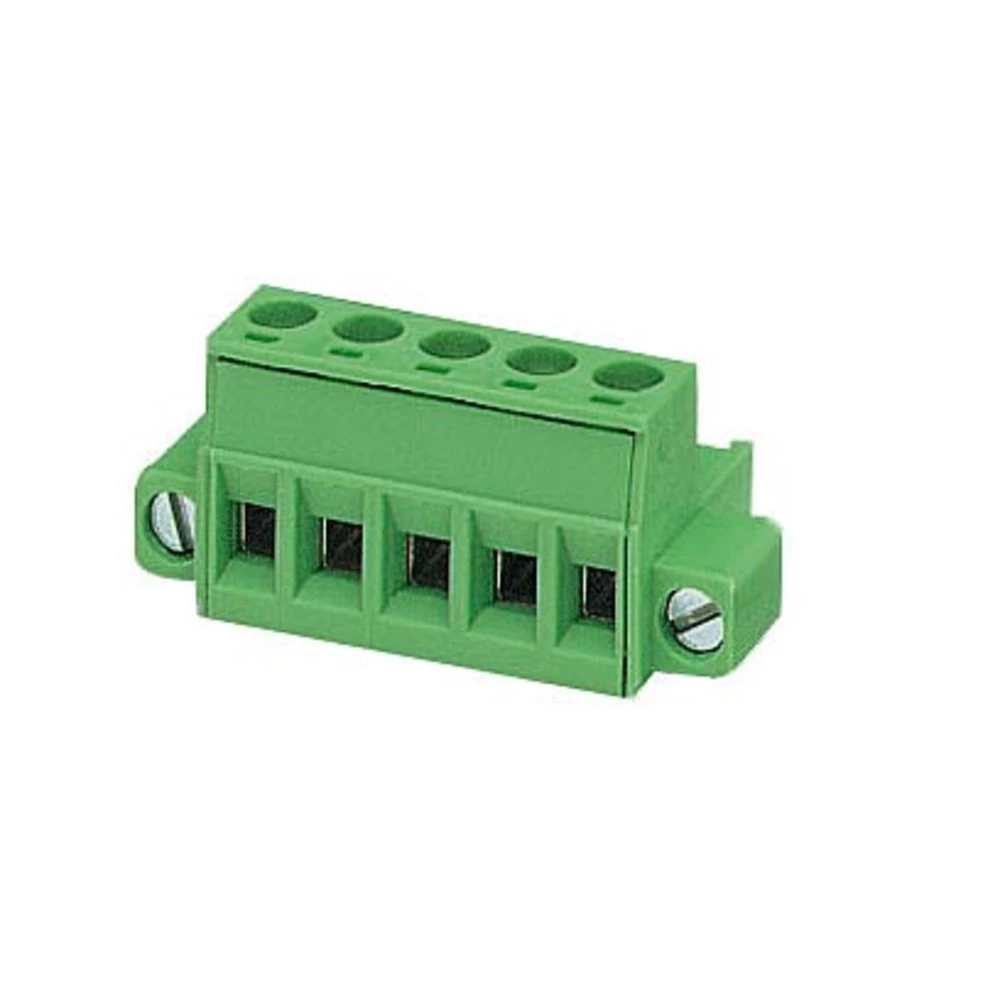

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 35.01 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 100 kom.

Širina 35.01 mm

Tip MSTB 2,5/ 5-STF

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 17.50 x 80.00 x 27.20 mm

Duljina 17.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz DFK-MSTB

Oblikovati konektor, ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 5 mm

Sadržaj 50 kom.

Širina 80.00 mm

Tip DFK-MSTB 2,5/12-G

Ukupan broj polova 12

Veza Let iglica

Visina 27.20 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 28.00 x 12.90 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

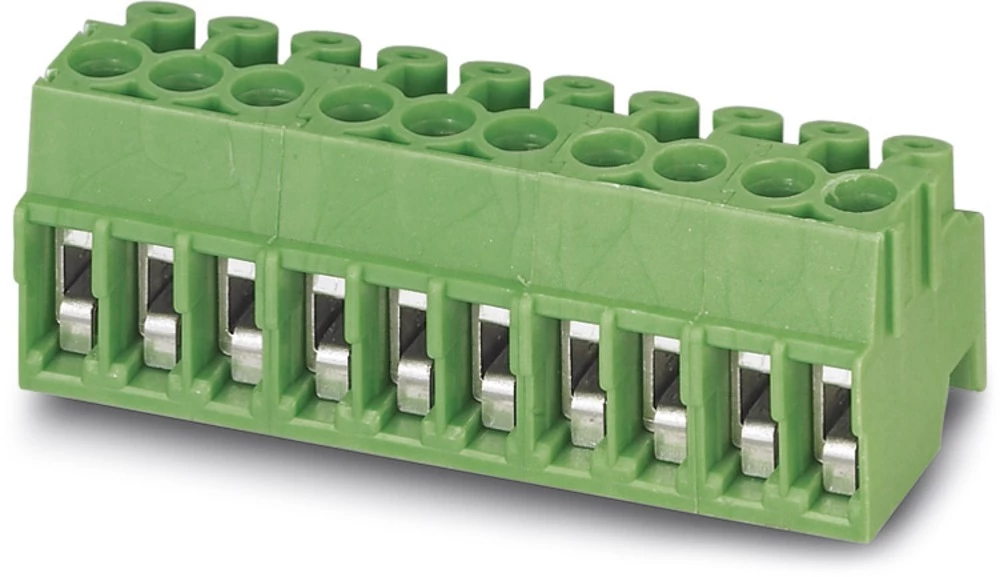

Niz PT

Oblikovati konektor, ravni

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 100 kom.

Širina 28.00 mm

Tip PT 1,5/ 8-PH-3,5

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 12.90 mm

AWG maks. 16

AWG min. 28

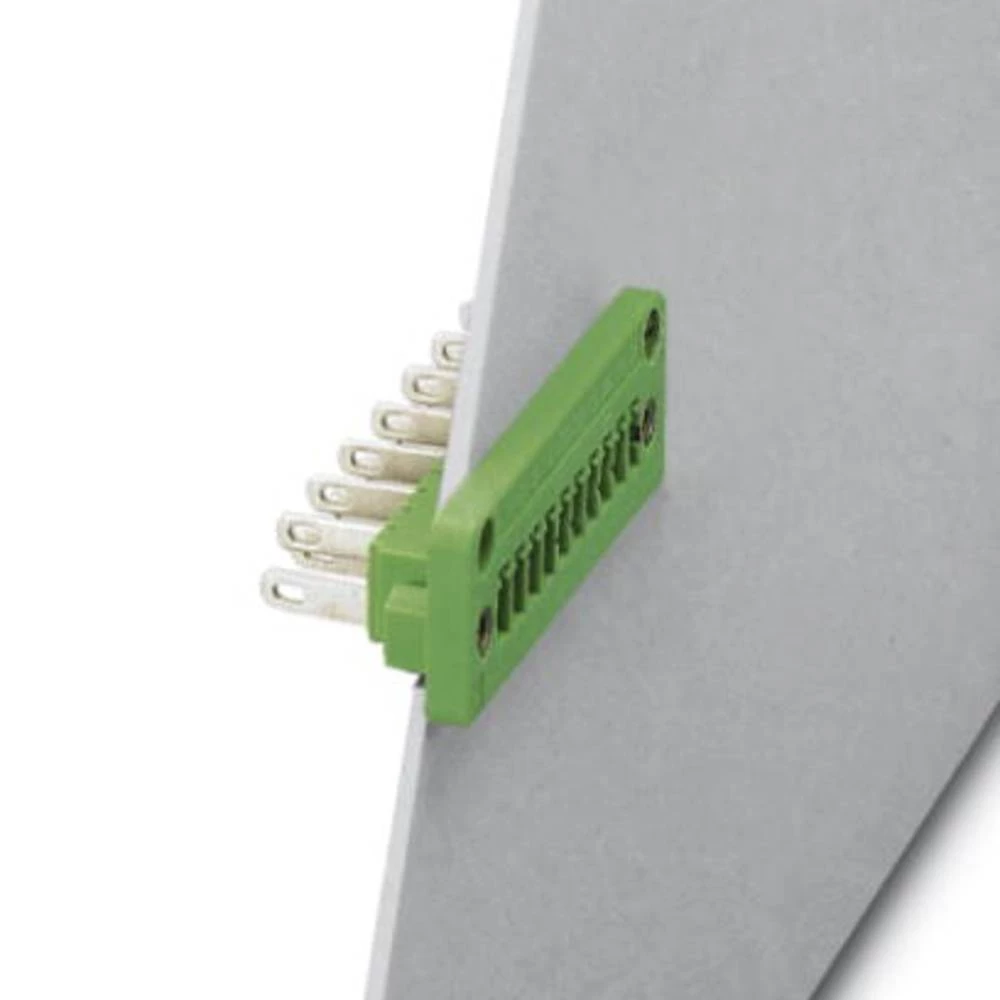

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 16.20 x 41.06 x 29.40 mm

Duljina 16.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DFK-MC

Oblikovati utičnica, instalacija

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 3.81 mm

Sadržaj 50 kom.

Širina 41.06 mm

Tip DFK-MC 1,5/ 7-GF-3,81

Ukupan broj polova 7

Veza Let iglica

Visina 29.40 mm

AWG maks. 12

AWG min. 24

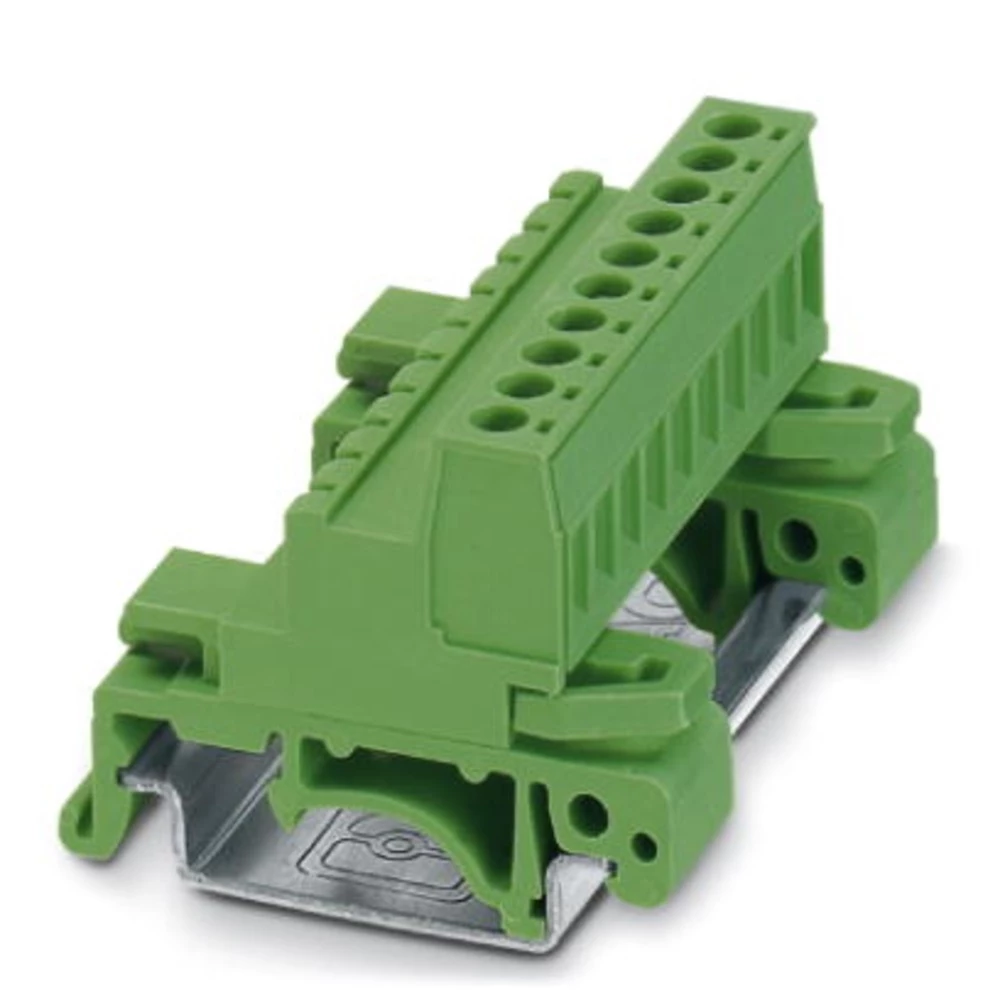

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 38.00 x 52.30 x 42.50 mm

Duljina 38.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz UMSTBHK

Oblikovati konektor, ugradnja

Posebnosti s montažnim nogama za TS35

Rm 5 mm

Sadržaj 50 kom.

Širina 52.30 mm

Tip UMSTBHK 2,5/10-G

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 42.50 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.70 x 60.86 x 19.00 mm

Duljina 13.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GIC

Oblikovati Konektor, ugradnja horizontalna

Rm 7.62 mm

Sadržaj 50 kom.

Širina 60.86 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip GIC 2,5/ 8-G-7,62

Ukupan broj polova 8.

Veza Print

Visina 19.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 13.60 x 40.70 x 14.95 mm

Duljina 13.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

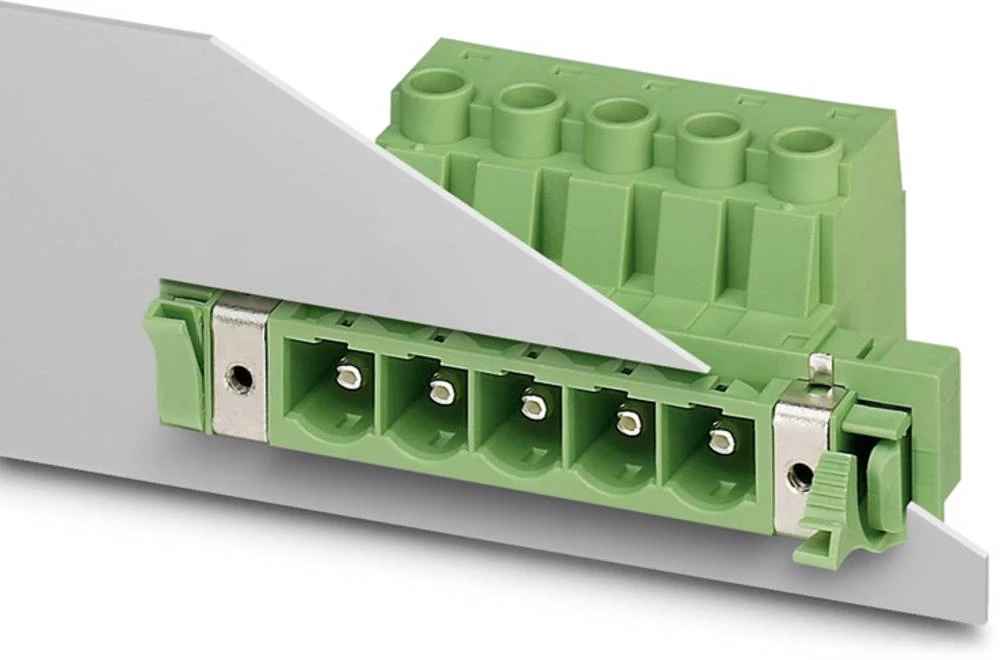

Niz MVSTBW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 40.70 mm

Tip MVSTBW 2,5/ 3-STEH LUB

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 14.95 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 25.60 x 20.94 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.60 mm

Tip FKC 2,5/ 4-ST-5,08 BK

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 20.94 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 8.60 x 56.30 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBV

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 7.62 mm

Sadržaj 50 kom.

Širina 56.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip GMSTBV 2,5/ 6-GF-7,62

Ukupan broj polova 6

Veza Print

Visina 15.90 mm

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 13.70 x 37.56 x 19.00 mm

Duljina 13.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati konektor, ravni

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 37.56 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IC 2,5/ 7-G-5,08

Ukupan broj polova 7

Veza Print

Visina 19.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 42.64 x 27.00 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKIC

Oblikovati čep, ravno

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 42.64 mm

Tip FKIC 2,5/ 8-ST-5,08

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.40 x 27.80 x 20.80 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FK-MCP

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 27.80 mm

Tip FK-MCP 1,5/ 5-STF-3,5

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 20.80 mm

Boja proizvođača zelena

Broj distributera 8x

Broj polova 5

Duljina 155 mm

Indikator statusa bez LED dioda

Magistralna linija Ne

Maksimalna temperatura +75 °C

Materijal kućišta PA

Minimalna temperatura -20 °C

Popunjenost Dvostruki

Sadržaj 1 kom

Širina 54 mm

Stupanj zaštite IP65/67

Tip SACB-8/16-M23

Ukupan broj polova 5

Boja proizvođača bijela

Duljina etikete 6 mm

Maksimalna temperatura +80 °C

Materijal poliester

Minimalna temperatura -40 °C

Niz BMKL

Posebnosti Bez silikona

Prikladno za serije Sklopovi i rasklopni uređaji

Prikladno za serije Universaleinsatz

Sadržaj 10 kom.

Širina područja označavanja 18 mm

Tip BMKL 18X 6 WH

Vrsta montaže držati se
