Phoenix contact

AWG maks. 12

AWG min. 28

Boja proizvođača crna

Broj polova 2

Broj redaka 1

Dim. (D x Š x V) 86.5 x 8.2 x 43.5 mm

Duljina 86.5 mm

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 12 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.08 mm²

Sadržaj 50 kom.

Širina 8.2 mm

Širina stezaljke 8.2 mm

Tip ST 4-FSI/C-LED 12

Veza zatezna opruga

Visina 43.5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača crna

Broj polova 2

Broj redaka 1

Dim. (D x Š x V) 76.5 x 8.2 x 69 mm

Duljina 76.5 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.08 mm²

Sadržaj 50 kom.

Širina 8.2 mm

Širina stezaljke 8.2 mm

Tip ST 4-HESI (6,3X32)

Veza zatezna opruga

Visina 69 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.00 x 50.90 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKCT

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 50.90 mm

Tip FKCT 2,5/10-ST-5,08

Ukupan broj polova 10

Veza Utikač

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 17.30 x 57.04 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 57.04 mm

Tip MVSTBU 2,5/ 9-GFB-5,08

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 8.60 x 55.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5 mm

Sadržaj 100 kom.

Širina 55.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 9-GF

Ukupan broj polova 9

Veza Print

Visina 15.90 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 8.60 x 30.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5 mm

Sadržaj 250 kom

Širina 30.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 4-GF

Ukupan broj polova 4

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 26.02 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 100 kom.

Širina 26.02 mm

Tip FKC 2,5/ 5-ST-5,08 BDNZARNEG5

Ukupan broj polova 5

Veza Utikač

Veza opružna kopča

Visina 25.60 mm

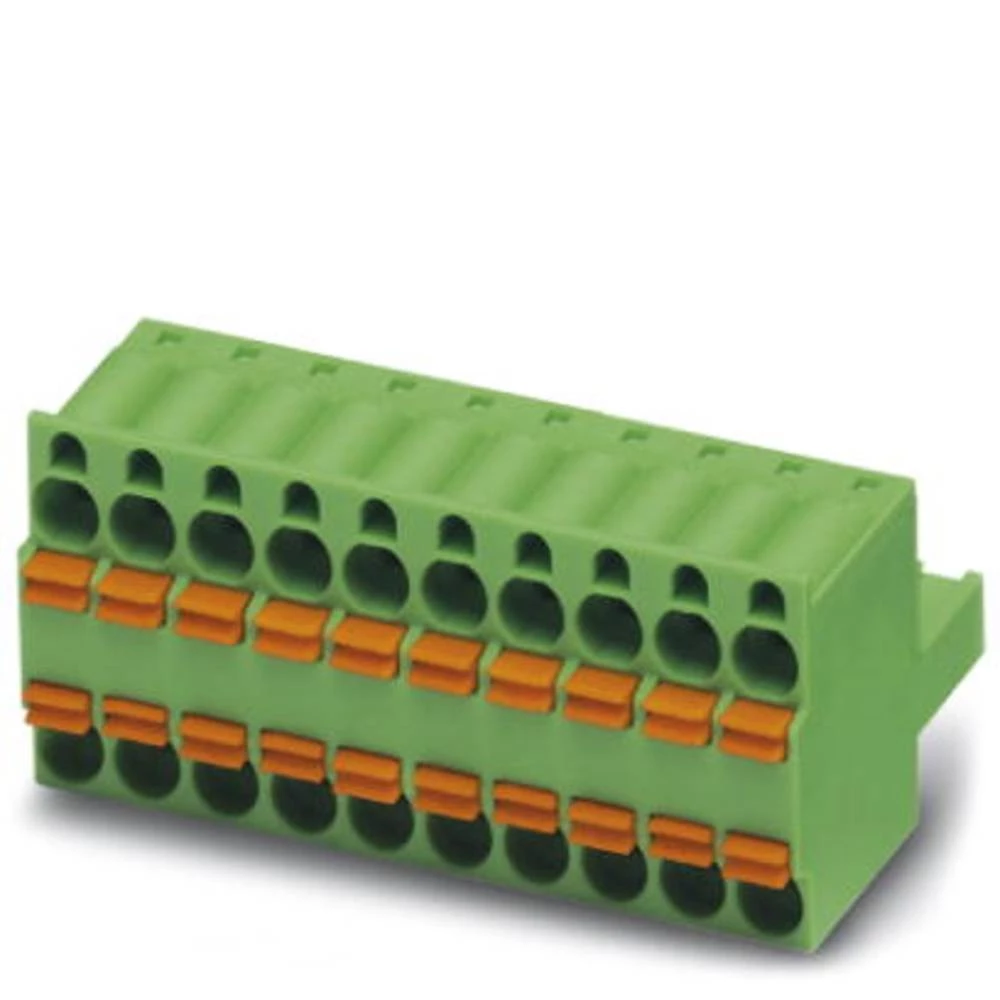

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj redaka 1

Dim. (D x Š x V) 22.10 x 30.60 x 25.70 mm

Duljina 22.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz TFKC

Oblikovati konektor, ravni

Posebnosti 2 veze po kontaktu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 30.60 mm

Tip TFKC 2,5/ 6-ST-5,08

Ukupan broj polova 1

Veza opružna kopča

Veza Utikač

Visina 25.70 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 15.00 x 71.12 x 18.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 71.12 mm

Tip MSTB 2,5/14-ST-5,08

Ukupan broj polova 14

Veza vijčani terminal

Veza Utikač

Visina 18.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 12.60 x 85.00 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 85.00 mm

Tip MVSTBW 2,5/17-ST

Ukupan broj polova 17

Veza vijčani terminal

Veza Utikač

Visina 26.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.00 x 55.82 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 55.82 mm

Tip FKC 2,5/ 9-STF-5,08

Ukupan broj polova 9

Veza Utikač

Veza opružna kopča

Visina 25.60 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 10.60 x 46.30 x 12.00 mm

Duljina 10.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DMCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti 2 kata

Rm 3,50 mm

Sadržaj 50 kom.

Širina 46.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip DMCV 1,5/13-G1-3,5 P20THR

Ukupan broj polova 26

Veza Print

Visina 12.00 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 11.60 x 28.80 x 12.80 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DMC 1,5/ 8-G1-3,5 P20THR

Ukupan broj polova 16

Veza Print

Visina 12.80 mm

Boja proizvođača vodeno plava

Duljina 5 m

Funkcije patch kabel

Izvršenje FireWire

Kanala 4

Klasa zaštite IP20

Klasa zaštite IP67

Materijal kućišta ČIST

Oblikovati čep, ravno

Proizvođač Phoenix Contact

Radna temperatura (maks.) +60 °C

Radna temperatura (min.) -20 °C

Sadržaj 1 kom

Širina 38 mm

Veza USB Tip B

Veza USB tipa A

Visina 18 mm

Vrsta montaže Slobodno visi

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 8.73 mm

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 320 V

Niz MKDSD

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 15.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSD 1,5/ 2-3,81

Veza vijčani terminal

Veza Print

Visina 9.30 mm

Broj polova 25.

Maksimalna temperatura +50 °C

Minimalna temperatura -20 °C

Niz Varioface DFLK

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 4 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti Bilo koja pozicija ugradnje

Sadržaj 5 kom.

Ukupan broj polova 25.

Veza (kontrola) D-Sub pin zaglavlje

Veza (polje) vijci

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 7.80 x 52.10 x 22.90 mm

Duljina 7.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FMC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 52.10 mm

Tip FMC 1,5/12-ST-3,5-RF

Ukupan broj polova 12

Veza opružna kopča

Veza Utikač

Visina 22.90 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 7.25 x 44.28 x 12.70 mm

Duljina 7.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 3.81 mm

Sadržaj 100 kom.

Širina 44,28 mm

Smjer parenja Okomito na tiskanu ploču

Tip MCV 1,5/ 9-GF-3,81

Ukupan broj polova 9

Veza Print

Visina 12.70 mm

Boja proizvođača plava

Broj polova 4

Broj redaka 2

Dim. (D x Š x V) 69.3 x 3.5 x 42.6 mm

Duljina 69.3 mm

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.14 mm²

Sadržaj 50 kom.

Širina 3.5 mm

Širina stezaljke 3.5 mm

Tip PTTB 1,5/S/2P-PV BU

Veza Schnellanschluss

Visina 42.6 mm

Sadržaj 50 kom.

Tip D-STTBU 4

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 9.20 x 20.80 x 10.65 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 250 kom

Širina 20.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MC 1,5/ 3-GF-3,5

Ukupan broj polova 3.

Veza Print

Visina 10.65 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj redaka 1

Dim. (D x Š x V) 21.50 x 28.90 x 26.44 mm

Duljina 21.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

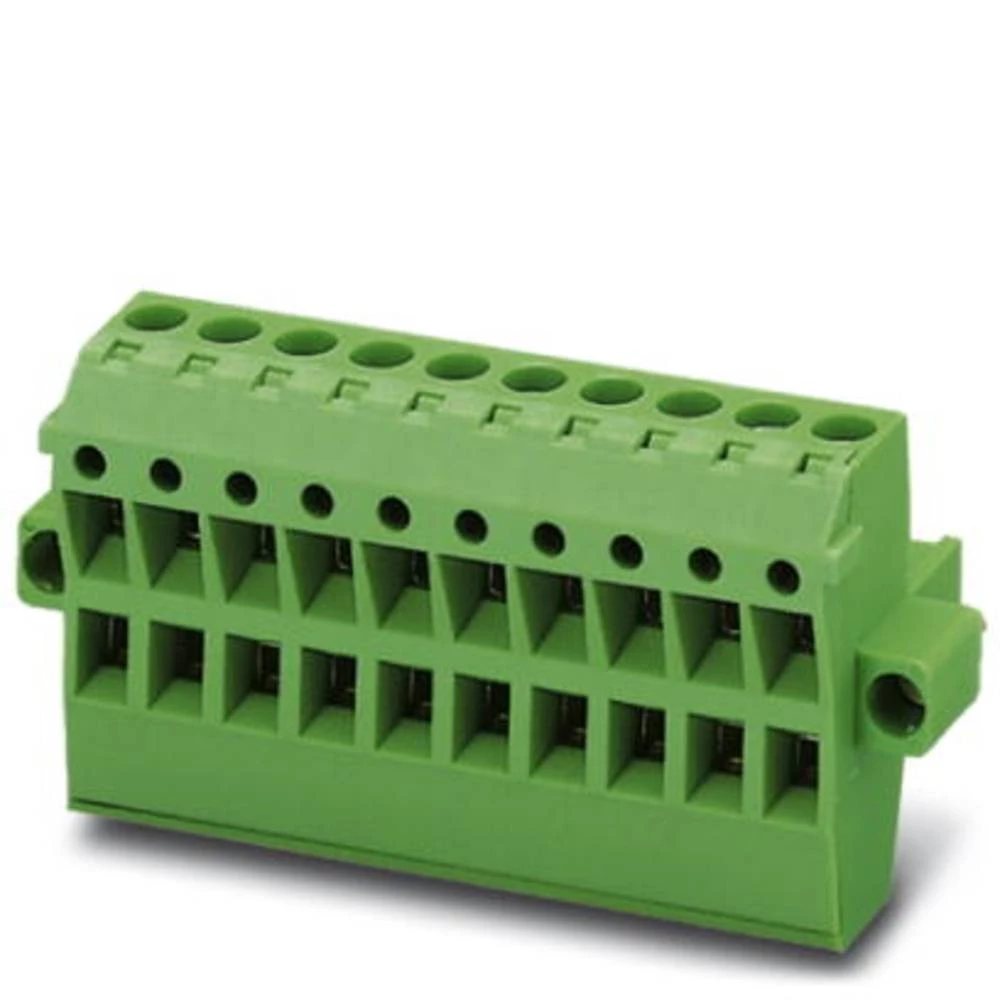

Niz TMSTBP

Oblikovati konektor, ravni

Posebnosti 2 veze po kontaktu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 28.90 mm

Tip TMSTBP 2,5/ 3-STF-5,08

Ukupan broj polova 1

Veza Utikač

Veza vijčani terminal

Visina 26.44 mm

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 22.70 x 63.73 x 25.30 mm

Duljina 22.70 mm

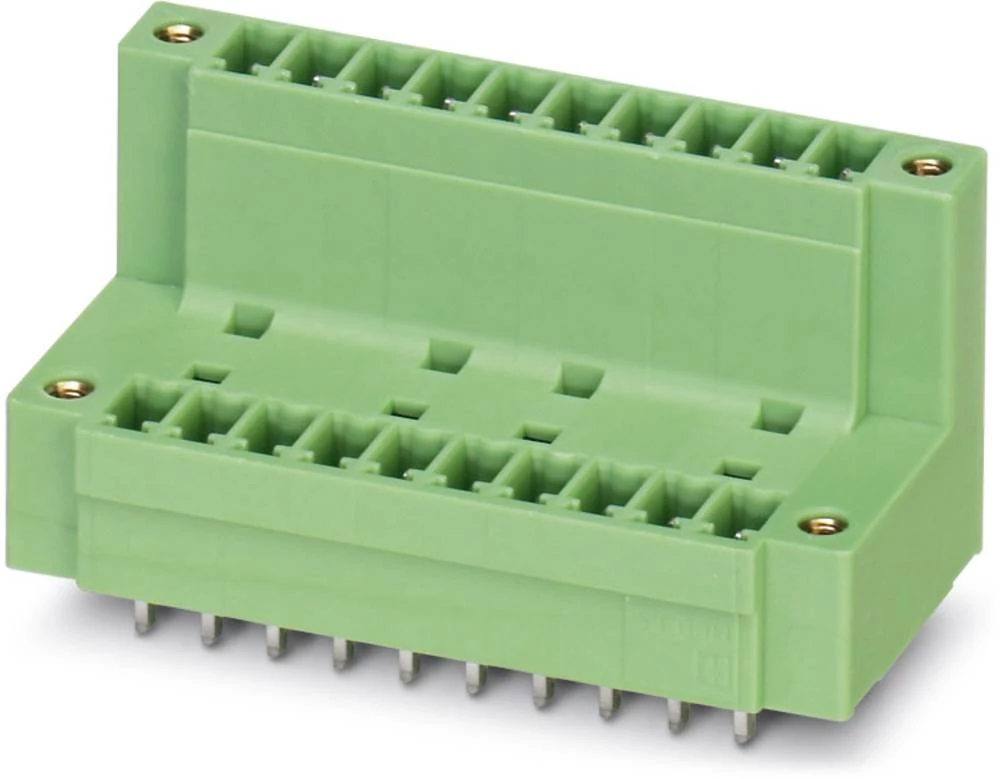

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCDV

Oblikovati utikač, ugradnja vertikalno

Posebnosti 2 kata

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 63.73 mm

Smjer parenja Okomito na tiskanu ploču

Tip MCDV 1,5/14-GF-3,81

Ukupan broj polova 14

Veza Print

Visina 25.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 10.16 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 3/ 2-5,08

Veza Print

Veza vijčani terminal

Visina 12.80 mm

Boja kabela crna

Broj polova 12

Dužina kabela 1.50 m

Kodiranje A

Materijal omotača ČIST

Nazivna struja 1.50 A

Nazivna struja - zaokruženo 1.5 A

Nazivni napon 30 V/AC

Nazivni napon 30 V/DC

Oblikovati utičnica, kutna

Sadržaj 1 kom

Standardni konektor Priključci senzora

Strana priključka A Kabal, ogoljeni kraj

Strana priključka B M12 konektor, pod uglom

Strana priključka tipa navoja M12

Stupanj zaštite IP65

Tip SAC-12P- 1,5-35T/FR SH SCO

Vanjski Ø 1 mm

Veza Kabal, ogoljeni kraj
