Phoenix contact

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.00 x 68.48 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GIC

Oblikovati utikač, kutni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 68.48 mm

Tip GIC 2,5/ 9-ST-7,62

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.55 x 15.30 x 14.95 mm

Duljina 14.55 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 15.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCO 1,5/ 4-G1R-3,5 KMGY

Ukupan broj polova 4

Veza Print

Visina 14.95 mm

AWG maks. 10

AWG min. 20

Boja proizvođača zelena

Broj polova 16

Broj polova po redu 16

Duljina 9.00 mm

Kontaktni materijal konzerviran

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 400 V

Niz PT

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa žičanim štitnikom

Rm 5.00 mm

Sadržaj 50 kom.

Širina 80.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip PT 2,5/16-5,0-H

Veza Print

Veza vijčani terminal

Visina 17.60 mm

AWG maks. 20

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.75 x 25.60 x 19.05 mm

Duljina 11.75 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 0.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 100 V

Niz FK-MC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 50 kom.

Širina 25.60 mm

Tip FK-MC 0,5/10-ST-2,5 BD:1-10

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 19.05 mm

AWG maks. 6

AWG min. 20

Boja proizvođača zelena

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 18.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz MKDSP

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek krut (maks.) 10.00 mm²

Posebnosti S poteznom čahurom

Rm 10.16 mm

Sadržaj 50 kom.

Širina 50.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 10N/ 5-10,16 SZS

Veza vijčani terminal

Veza Print

Visina 34.30 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.24 x 18.30 x 16.50 mm

Duljina 15.24 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz SMSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 100 kom.

Širina 18.30 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMSTB 2,5/ 3-G-5,08

Ukupan broj polova 3.

Veza Print

Visina 16.50 mm

AWG maks. 14

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.85 x 18.80 x 15.00 mm

Duljina 14.85 mm

Konektorski sustav žica do ploče

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 22 A

Nazivna struja - zaokruženo 22 A

Nazivni napon 250 V

Niz FKDSO

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 50 kom.

Širina 18.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip FKDSO 2,5/ 3-L KMGY

Ukupan broj polova 3.

Veza opružna kopča

Veza Print

Visina 15.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.00 x 91.34 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GIC

Oblikovati utikač, kutni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 91.34 mm

Tip GIC 2,5/12-ST-7,62

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 9.95 x 15.30 x 14.55 mm

Duljina 9.95 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 15.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCO 1,5/ 3-G1R-3,5 KMGY

Ukupan broj polova 3.

Veza Print

Visina 14.55 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 12.60 x 55.88 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MVSTBW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 55.88 mm

Tip MVSTBW 2,5/11-ST-5,08 NZ:A21X1

Ukupan broj polova 11

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 19.60 x 33.40 x 21.40 mm

Duljina 19.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz QC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 50 kom.

Širina 33.40 mm

Tip QC 1,5/ 4-ST

Ukupan broj polova 4

Veza Schneid-Klemm

Visina 21.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.60 x 26.00 x 20.32 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MVSTBW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.00 mm

Tip MVSTBW 2,5/ 4-ST-5,08BK BD:1-4

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 20.32 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 17.78 x 26.90 x 22.10 mm

Duljina 17.78 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTB

Oblikovati Spojnica, vodoravna ugradnja

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MDSTB 2,5/ 3-G-5,08 BK

Ukupan broj polova 6

Veza Print

Visina 22.10 mm

AWG maks. 10

AWG min. 20

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Duljina 13.10 mm

Kontaktni materijal konzerviran

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 400 V

Niz PT

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa žičanim štitnikom

Rm 5.00 mm

Sadržaj 250 kom

Širina 20.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip PT 2,5/ 4-5,0-V

Veza Print

Veza vijčani terminal

Visina 13.50 mm

Boja proizvođača Sivo

Dimenzija navoja M32

Maksimalna temperatura +125 °C

Materijal kućišta Tlačno lijevani aluminij

Minimalna temperatura -40 °C

Niz HC-B

Posebnosti 1 kabelski ulaz ravno

Posebnosti Otporan na koroziju

Posebnosti s bajunet bravom

Posebnosti s vodljivom brtvom

Sadržaj 10 kom.

Stupanj zaštite IP66

Tip HC-B 10-TMB-100/O1STM32G-EEE

Sadržaj 10 kom.

Tip HC-D 50-SD-FQ/FS

Boja proizvođača Sivo

Dimenzija navoja M25

Maksimalna temperatura +125 °C

Materijal kućišta Tlačno lijevani aluminij

Minimalna temperatura -40 °C

Niz HC-B-TMB

Posebnosti Izlaz za kabel sa strane

Posebnosti s bajunet bravom

Posebnosti s koncem

Sadržaj 10 kom.

Stupanj zaštite IP65

Tip HC-B 6-TMB-100/O1STM25S-STA

Boja proizvođača Sivo

Dimenzija navoja M32

Maksimalna temperatura +125 °C

Materijal kućišta Tlačno lijevani aluminij

Minimalna temperatura -40 °C

Niz HC-B

Posebnosti 1 kabelski ulaz ravno

Posebnosti Otporan na koroziju

Posebnosti s bajunet bravom

Posebnosti s vodljivom brtvom

Sadržaj 10 kom.

Stupanj zaštite IP66

Tip HC-B 16-TMB-100/O1STM32G-EEE

Boja proizvođača Sivo

Dimenzija navoja M20

Maksimalna temperatura +125 °C

Materijal kućišta Tlačno lijevani aluminij

Minimalna temperatura -40 °C

Niz HC-B-TMB

Posebnosti Izlaz kabela ravno

Posebnosti s bajunet bravom

Posebnosti s koncem

Sadržaj 10 kom.

Stupanj zaštite IP65

Tip HC-B 6-TMB-100/O1STM20G-STA

Boja proizvođača Sivo

Dimenzija navoja M32

Maksimalna temperatura +125 °C

Materijal kućišta Tlačno lijevani aluminij

Minimalna temperatura -40 °C

Niz HC-B-TMB

Posebnosti Izlaz za kabel sa strane

Posebnosti s bajunet bravom

Posebnosti s koncem

Sadržaj 10 kom.

Stupanj zaštite IP65

Tip HC-B 10-TMB-100/O1STM32S-STA

Boja proizvođača Sivo

Dimenzija navoja M25

Maksimalna temperatura +125 °C

Materijal kućišta Tlačno lijevani aluminij

Minimalna temperatura -40 °C

Niz HC-B

Posebnosti 1 kabelski ulaz ravno

Posebnosti Otporan na koroziju

Posebnosti s bajunet bravom

Posebnosti s vodljivom brtvom

Sadržaj 10 kom.

Stupanj zaštite IP66

Tip HC-B 6-TMB-100/O1STM25G-EEE

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 20.00 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 20.00 mm

Tip MSTBT 2,5/ 4-ST BK BD:12-9 SO

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 15.00 x 86.32 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

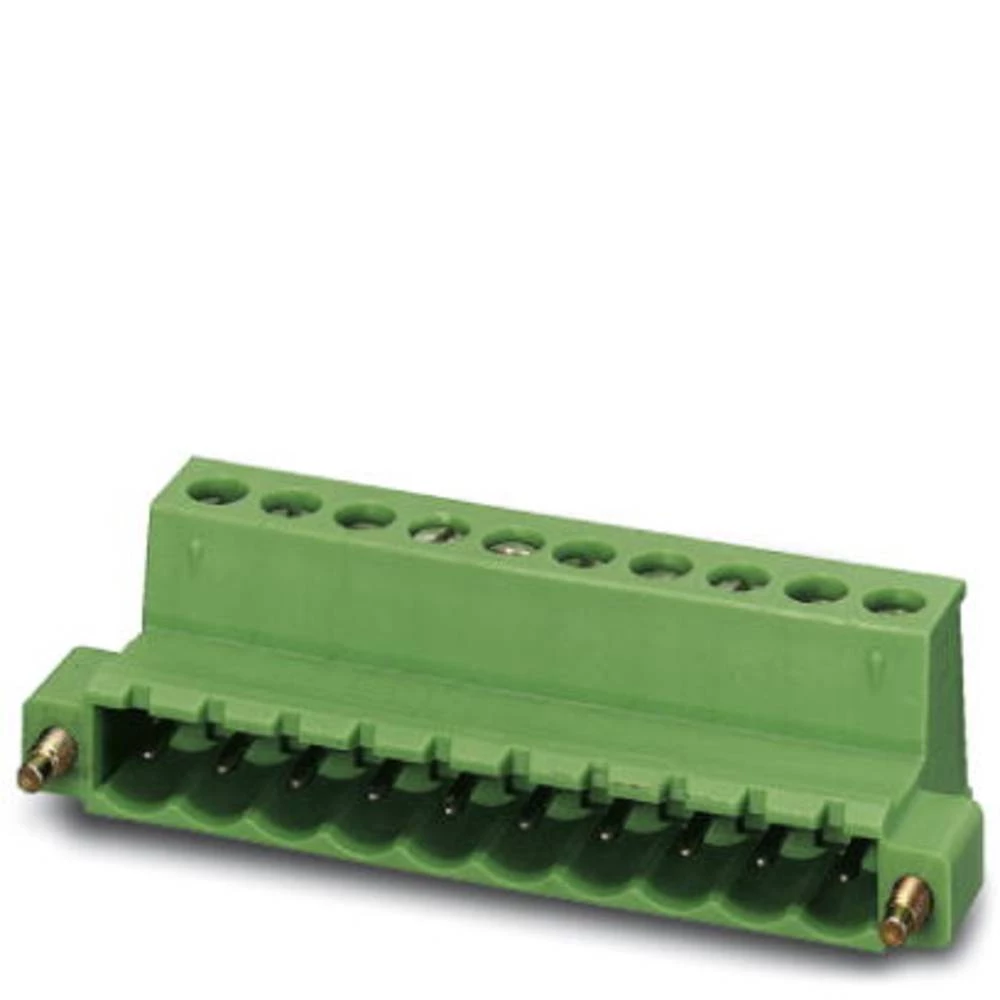

Niz IC

Oblikovati utikač, kutni

Posebnosti za izlaze sigurne za prste

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 86.32 mm

Tip IC 2,5/15-STF-5,08

Ukupan broj polova 15

Veza vijčani terminal

Veza Utikač

Visina 19.20 mm

Broj polova 25.

Maksimalna temperatura +50 °C

Minimalna temperatura -10 °C

Niz Varioface Slim Line UM25

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 4 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti Bilo koja pozicija ugradnje

Sadržaj 1 kom

Ukupan broj polova 25.

Veza (kontrola) D-Sub pin zaglavlje

Veza (polje) vijci

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.60 x 26.40 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.40 mm

Tip MVSTBR 2,5/ 5-ST-5,08 BK BD1-5

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 6

AWG min. 20

Broj polova 6

Broj polova po redu 6

Duljina 22.00 mm

Kontaktni materijal konzerviran

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek krut (maks.) 10.00 mm²

Posebnosti S poteznom čahurom

Rm 10.16 mm

Sadržaj 50 kom.

Širina 60.96 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 10HV/ 6-10,16 BSNZ WH/BK

Veza Print

Veza vijčani terminal

Visina 35.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.60 x 26.40 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.40 mm

Tip MVSTBR 2,5/ 5-ST-5,08BKBD34-38

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 10

AWG min. 20

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Duljina 13.10 mm

Kontaktni materijal konzerviran

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 800 V

Niz PT

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa žičanim štitnikom

Rm 7,50 mm

Sadržaj 250 kom

Širina 30.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip PT 2,5/ 4-7,5-V

Veza Print

Veza vijčani terminal

Visina 13.50 mm

AWG maks. 12

AWG min. 24

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 20.00 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 20.00 mm

Tip MSTBT 2,5/ 4-ST BD:+,+,-,-

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm
