Phoenix contact

Izvršenje Folija samoljepljiva

Norme DIN 61010-1

Sadržaj 10 kom.

Duljina etikete 53.70 mm

Materijal PVC

Posebnosti Bez silikona

Sadržaj 10 kom.

Širina područja označavanja 840 g

Tip US-EMLP-HA (85,6X54) SR

Vrsta montaže držati se

Dim. (Š x V x Du) 99 x 22.5 x 114.5 mm

Dubina 114.5 mm

Kontrolni napon (maks.) 30 V/DC

Kontrolni napon (min.) 19.2 V/DC

Maksimalna temperatura +70 °C

Minimalna temperatura -25 °C

Nazivni napon 24 V/DC

Sadržaj 1 kom

Širina 99 mm

Sklopni napon (maks.) 550 V/AC

Struja opterećenja 2.4 A

Stupanj zaštite IP20

Tip ELR H5-IES-SC- 24DC/500AC-2

Veza Schraubklemmen

Visina 22.5 mm

Dubina 102 mm

Kontrolni napon (maks.) 24 V/DC

Kontrolni napon (min.) 24 V/DC

Maksimalna temperatura +60 °C

Minimalna temperatura -20 °C

Sadržaj 10 kom.

Širina 17,5 mm

Sklopni napon (maks.) 30 V/DC

Struja opterećenja (maks.) 2A

Tip EMG 17-OV- 24DC/ 24DC/2

Veza vijci

Visina 75 mm

Oblikovati utikač, kutni

Sadržaj 1 kom

Strana priključka A Utikač ventila tipa A

Strana priključka B Kabal, ogoljeni kraj

Tip SAC-3P- 5,0-PVC/A-1L-Z

Veza Kabal, ogoljeni kraj

Broj polova 4

Kodiranje D

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 60 V

Oblikovati utičnica, instalacija

Sadržaj 1 kom

Standardni konektor Priključci senzora

Strana priključka A konfekcioniran

Strana priključka B M12 konektor, ugradbeni

Strana priključka tipa navoja M12

Stupanj zaštite IP67

Tip SACC-4P-DSI-M12MSD/FSD-M16

Veza Kabal, ogoljeni kraj

Sadržaj 1 kom

Tip THERMOMARK ROLL-CUTTER

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova 2

Broj redaka 1

Dim. (D x Š x V) 48.5 x 4.2 x 36.5 mm

Duljina 48.5 mm

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.08 mm²

Sadržaj 50 kom.

Širina 4.2 mm

Širina stezaljke 4.2 mm

Tip ST 1,5 OG

Veza zatezna opruga

Visina 36.5 mm

Broj polova 4

Kodiranje D

Maksimalna temperatura +85 °C

Minimalna temperatura -40 °C

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 60 V/DC

Oblikovati čep, ravno

Sadržaj 1 kom

Standardni konektor BUS konektor

Strana priključka A M12 konektor, ravni

Strana priključka B konfekcioniran

Strana priključka tipa navoja M12

Stupanj zaštite IP67

Tip SACC-M12MSD-4CON-PG 7-SH

Veza vijčani terminal

Sadržaj 10 kom.

Tip FBI 2-20 N

Sadržaj 50 kom.

Tip E/NS 35 N

Boja kabela crna

Broj polova 4

Dužina kabela 2,00 m

Kodiranje A

Materijal omotača ČIST

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 250 V/AC

Nazivni napon 250 V/DC

Oblikovati konektor, ravni

Sadržaj 1 kom

Standardni konektor Priključci senzora

Strana priključka A Kabal, ogoljeni kraj

Strana priključka B M12 utičnica, ravna

Strana priključka tipa navoja M12

Stupanj zaštite IP65

Tip SAC-4P- 2,0-186/M12FS

Vanjski Ø 1,75 mm

Veza Kabal, ogoljeni kraj

Broj polova 3.

Kodiranje A

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 48 V/AC

Nazivni napon 60 V/DC

Oblikovati utikač, kutni

Sadržaj 1 kom

Standardni konektor Priključci senzora

Strana priključka A M8 konektor, kutni

Strana priključka B konfekcioniran

Strana priključka tipa navoja M8

Stupanj zaštite IP67

Težina 0.01

Tip SACC-M 8MR-3CON-M

Veza lemljenje

AWG maks. 6

AWG min. 20

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 10.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 320 V

Niz KDS10

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 10.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti S poteznom čahurom

Rm 10.00 mm

Sadržaj 50 kom.

Širina 36.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip KDS10/SO BU

Veza vijčani terminal

Veza Print

Visina 28.70 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 11.10 x 14.00 x 12.90 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

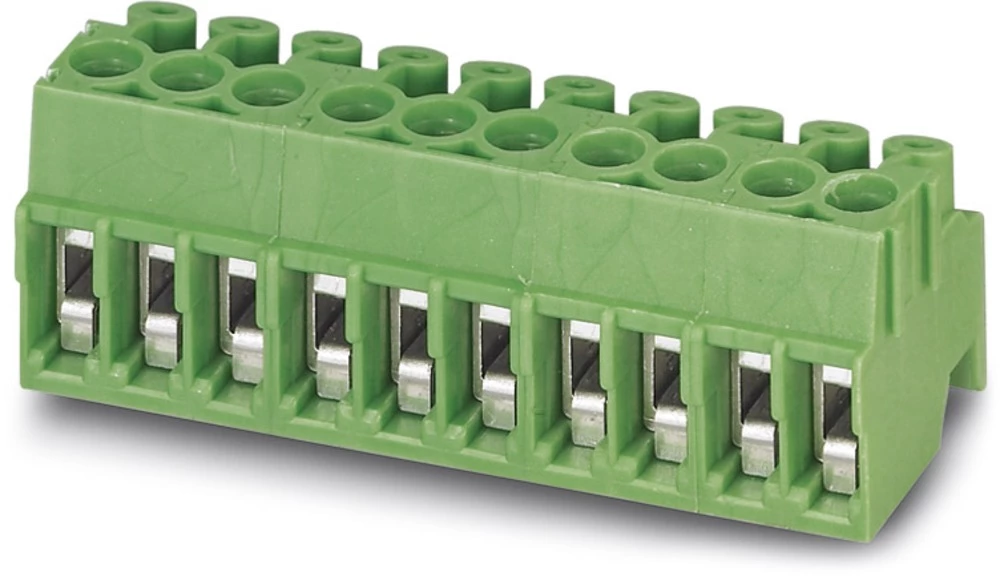

Niz PT

Oblikovati konektor, ravni

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 250 kom

Širina 14.00 mm

Tip PT 1,5/ 4-PH-3,5

Ukupan broj polova 4

Veza vijčani terminal

Veza Utikač

Visina 12.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.00 x 60.96 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60.96 mm

Tip MSTBT 2,5/12-ST-5,08

Ukupan broj polova 12

Veza vijčani terminal

Veza Utikač

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 17.50 x 60.96 x 27.20 mm

Duljina 17.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz DFK-MSTB

Oblikovati konektor, ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60.96 mm

Tip DFK-MSTB 2,5/ 8-G-5,08

Ukupan broj polova 8.

Veza Let iglica

Visina 27.20 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.70 x 35.52 x 19.00 mm

Duljina 13.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IC 2,5/ 5-GF-5,08

Ukupan broj polova 5

Veza Print

Visina 19.00 mm

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.60 x 91.44 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 7.62 mm

Sadržaj 50 kom.

Širina 91.44 mm

Smjer parenja Okomito na tiskanu ploču

Tip GMSTBVA 2,5/12-G-7,62

Ukupan broj polova 12

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 41.80 x 43.50 x 42.50 mm

Duljina 41.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz UMSTBVK

Oblikovati utikač, ugradnja vertikalno

Posebnosti s montažnim nogama za TS35

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 43.50 mm

Tip UMSTBVK 2,5/ 6-GF-5,08

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 42.50 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 23.70 x 28.50 x 26.00 mm

Duljina 23.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTBV

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 28.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip MDSTBV 2,5/ 2-GFR-5,08

Ukupan broj polova 4

Veza Print

Visina 26.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača plava

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.00 x 25.60 x 15.50 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz SMSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 25.60 mm

Tip SMSTB 2,5/ 2-ST BUGY ANGNZ0030

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.00 x 30.48 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 30.48 mm

Tip MSTBT 2,5/ 6-ST-5,08

Ukupan broj polova 6

Veza vijčani terminal

Veza Utikač

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.00 x 55.84 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 55.84 mm

Tip IC 2,5/ 9-STGF-5,08

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 30.48 x 61.80 x 39.50 mm

Duljina 30.48 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti Sa krilicima

Rm 5.08 mm

Sadržaj 50 kom.

Širina 61.80 mm

Tip MSTB 2,5/ 6-STZ-5,08

Ukupan broj polova 6

Veza vijčani terminal

Veza Utikač

Visina 39.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12.60 x 61.00 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 61.00 mm

Tip MVSTBR 2,5/12-ST

Ukupan broj polova 12

Veza vijčani terminal

Veza Utikač

Visina 26.00 mm

Boja kabela crna

Broj polova 17

Dužina kabela 10.00 m

Kodiranje A

Materijal omotača PVC

Nazivna struja 1.50 A

Nazivna struja - zaokruženo 1.5 A

Nazivni napon 30 V/AC

Nazivni napon 30 V/DC

Oblikovati utikač, kutni

Sadržaj 1 kom

Standardni konektor Priključci senzora

Strana priključka A Kabal, ogoljeni kraj

Strana priključka B M12 utikač, pod uglom

Strana priključka tipa navoja M12

Stupanj zaštite IP65

Tip SAC-17P-MR/10,0-PVC SCO

Vanjski Ø 1 mm

Veza Kabal, ogoljeni kraj

Boja proizvođača srebrena

Duljina etikete 40 mm

Maksimalna temperatura +150 °C

Materijal poliester

Minimalna temperatura -40 °C

Niz EML

Posebnosti Bez silikona

Posebnosti Wischbeständig

Posebnosti ispisiv

Posebnosti Bez halogena

Prikladno za serije Universaleinsatz

Prikladno za serije uređaji i sklopni uređaji

Sadržaj 1000 kom

Širina područja označavanja 15 mm

Tip EML (40X15)R SR

Vrsta montaže držati se

AWG maks. 14

AWG min. 26

Boja proizvođača Sivo

Broj polova 4

Broj redaka 2

Dim. (D x Š x V) 65.4 x 3.5 x 42.6 mm

Duljina 65.4 mm

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.14 mm²

Sadržaj 50 kom.

Širina 3.5 mm

Širina stezaljke 3.5 mm

Tip PTTB 1,5/S

Veza Schnellanschluss

Visina 42.6 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 11.60 x 49.00 x 12.80 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti 2 kata

Rm 3,50 mm

Sadržaj 50 kom.

Širina 49.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DMC 1,5/12-G1F-3,5-LR P20THR

Ukupan broj polova 24

Veza Print

Visina 12.80 mm
