Wago

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 16.00 x 43.70 x 38.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 43.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1108/107-9037/033-000

Ukupan broj polova 16

Veza opružna kopča

Visina 38.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 2

Dim. (D x Š x V) 16.00 x 40.00 x 18.80 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 40.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1111

Ukupan broj polova 22

Veza opružna kopča

Visina 18.80 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 2

Dim. (D x Š x V) 16.00 x 57.50 x 18.80 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 3,50 mm

Sadržaj 20 kom.

Širina 57.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1116

Ukupan broj polova 32

Veza opružna kopča

Visina 18.80 mm

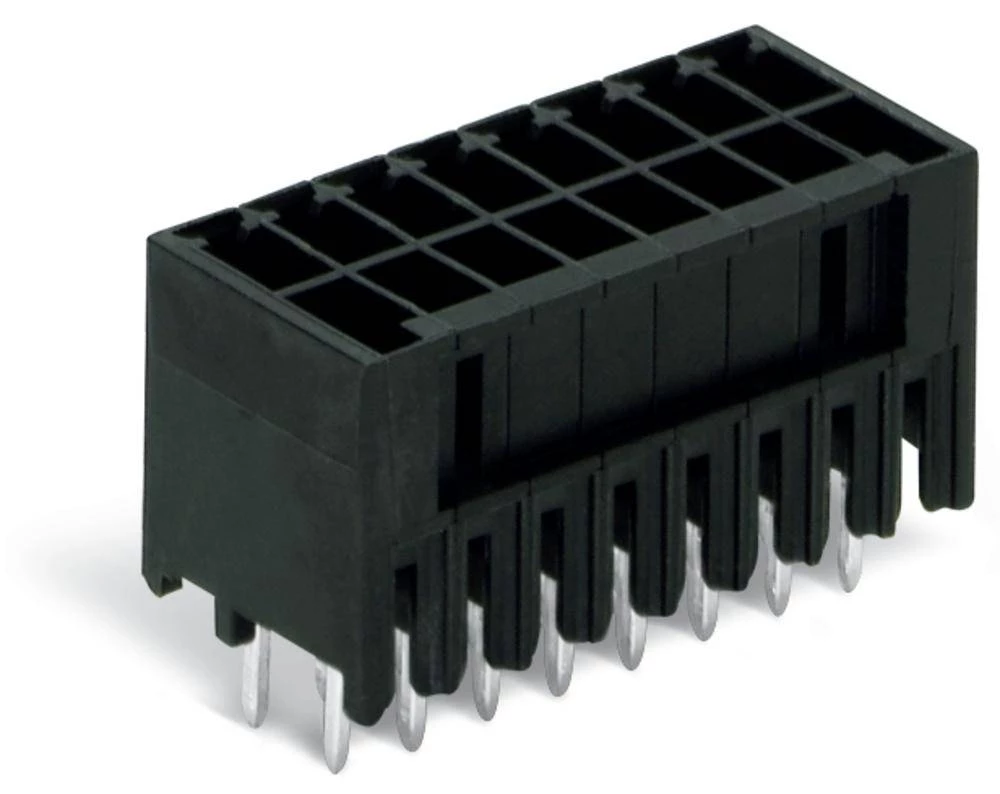

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 2

Dim. (D x Š x V) 13.3 x 57.5 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 57.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1416/105-000

Ukupan broj polova 32

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 13.3 x 69.6 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 10 kom.

Širina 69.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1417/107-000

Ukupan broj polova 34

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 2

Dim. (D x Š x V) 13.5 x 29.1 x 15.7 mm

Duljina 13.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 29.1 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 713-1426/116-000

Ukupan broj polova 12

Veza Print

Visina 15.7 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 13.5 x 36.1 x 15.7 mm

Duljina 13.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 25 kom.

Širina 36.1 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 713-1428/116-000

Ukupan broj polova 16

Veza Print

Visina 15.7 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 13.5 x 38.1 x 15.7 mm

Duljina 13.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 25 kom.

Širina 38.1 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 713-1428/117-000

Ukupan broj polova 16

Veza Print

Visina 15.7 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 13.5 x 43.1 x 15.7 mm

Duljina 13.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 25 kom.

Širina 43.1 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 713-1430/116-000

Ukupan broj polova 20

Veza Print

Visina 15.7 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 13.5 x 50.1 x 15.7 mm

Duljina 13.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 50.1 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 713-1432/116-000

Ukupan broj polova 24

Veza Print

Visina 15.7 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 13.5 x 55.6 x 17.1 mm

Duljina 13.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 55.6 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 713-1433/107-000

Ukupan broj polova 26

Veza Print

Visina 17.1 mm

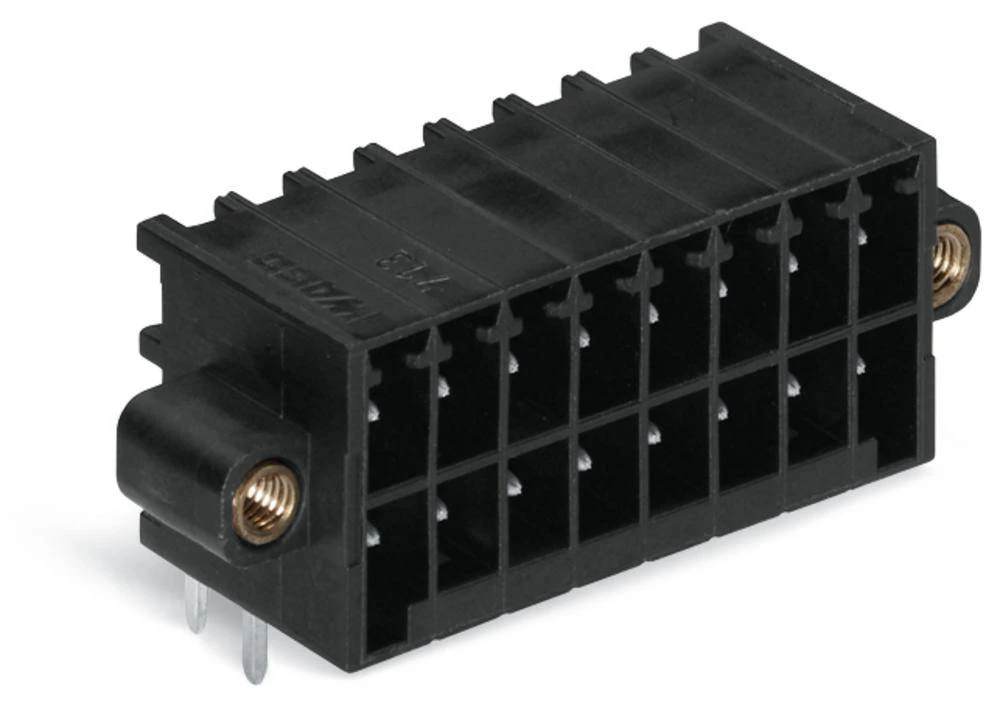

Boja proizvođača crna

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 13.5 x 69.6 x 17.1 mm

Duljina 13.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 10 kom.

Širina 69.6 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 713-1437/107-000

Ukupan broj polova 34

Veza Print

Visina 17.1 mm

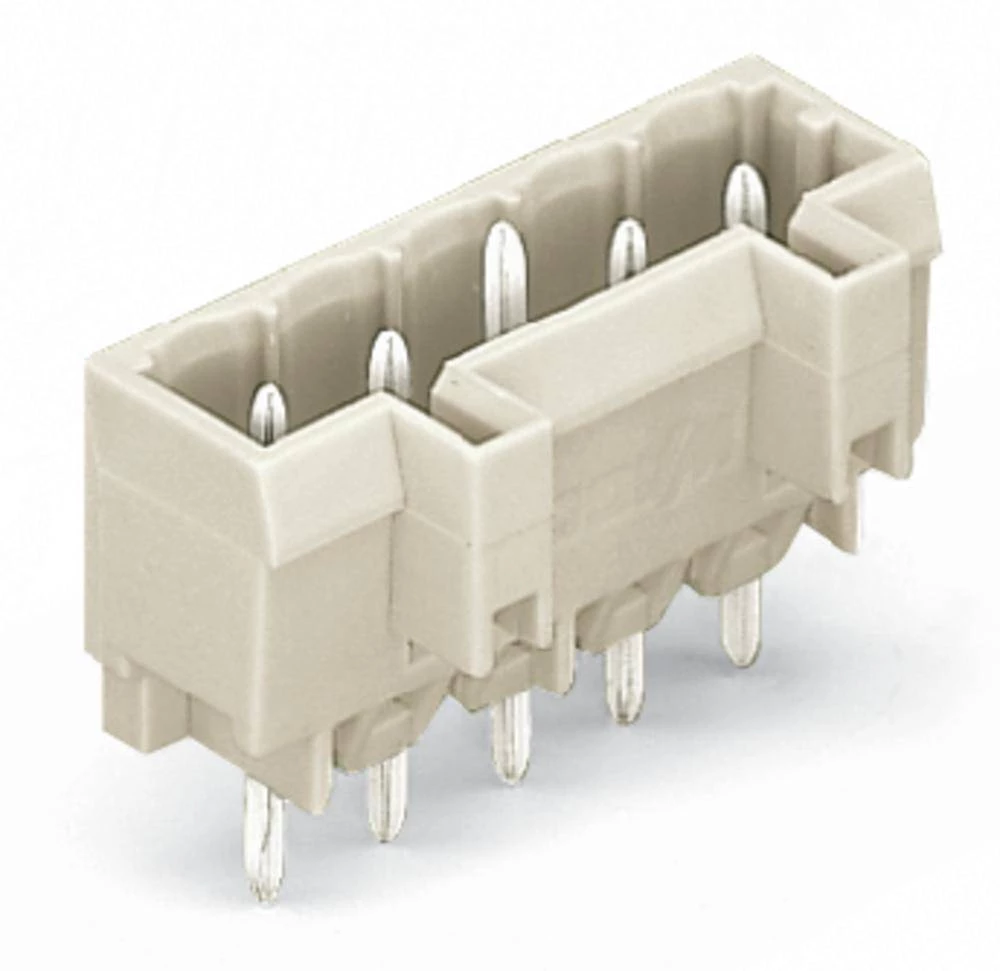

Boja proizvođača Svijetlo siva

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 11.4 x 103.2 x 17 mm

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 103.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 721-150/001-000

Ukupan broj polova 20

Veza Print

Visina 17 mm

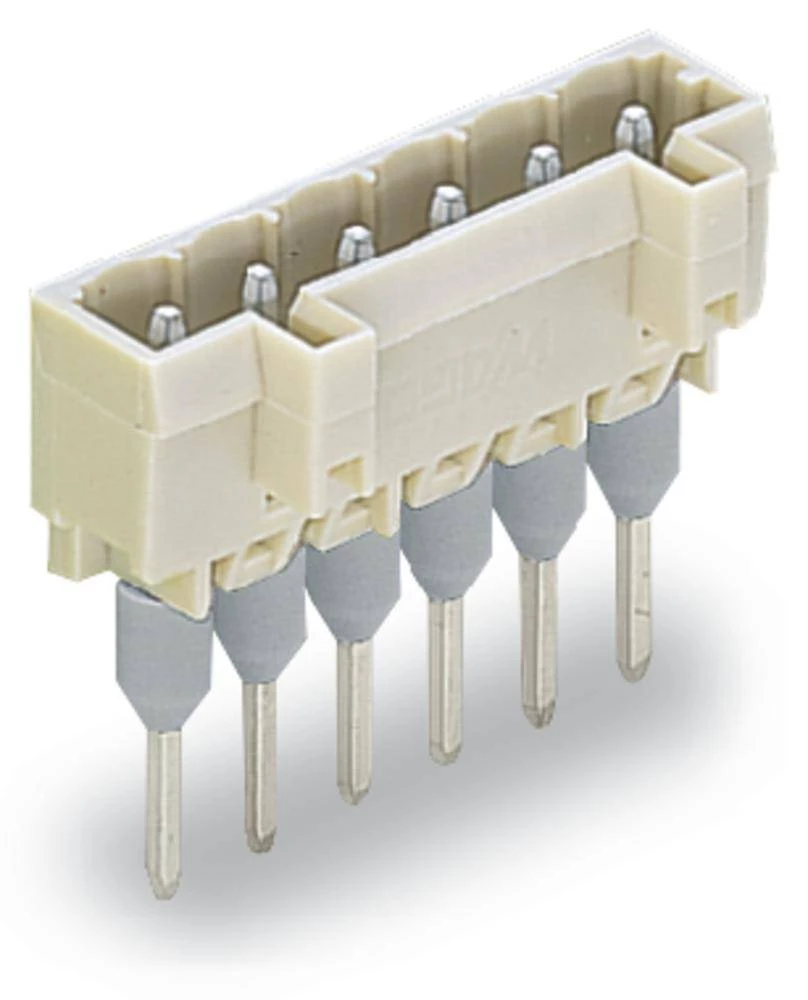

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.4 x 53.2 x 25.9 mm

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 53.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 721-170/003-000

Ukupan broj polova 10

Veza igle za lemljenje

Visina 25.9 mm

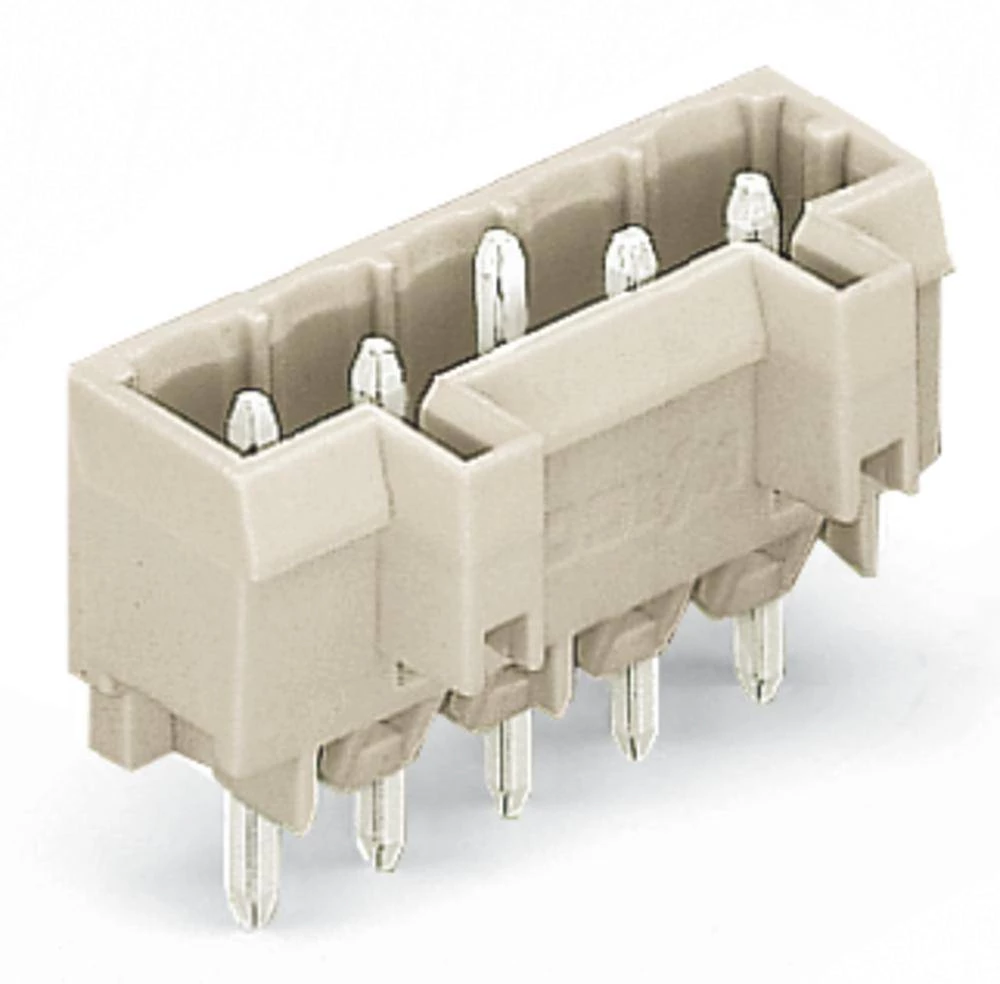

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 11.4 x 58.2 x 17 mm

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 58.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 721-171/001-000

Ukupan broj polova 11

Veza Print

Visina 17 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 11.4 x 63.2 x 25.9 mm

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 63.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 721-172/003-000

Ukupan broj polova 12

Veza igle za lemljenje

Visina 25.9 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 20.80 x 40.00 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Širina 40.00 mm

Tip 721-2108/026-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 20.80 x 60.00 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 60.00 mm

Tip 721-2112/026-000

Ukupan broj polova 12

Veza opružna kopča

Visina 26.45 mm

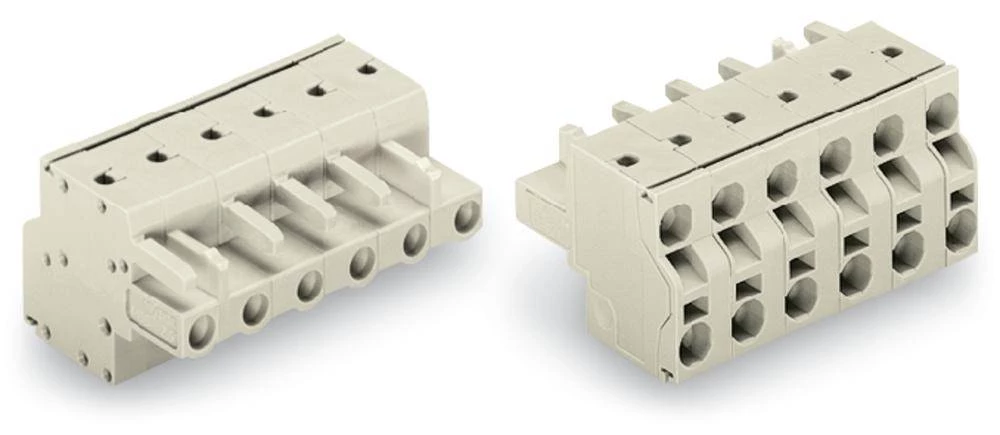

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 20.80 x 42.50 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 721

Oblikovati konektor, ravni

Rm 7,50 mm

Sadržaj 50 kom.

Širina 42.50 mm

Tip 721-2206/026-000

Ukupan broj polova 6

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 17.60 x 41.50 x 23.00 mm

Duljina 17.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 731

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s ušicama za zaključavanje

Rm 5 mm

Sadržaj 50 kom.

Širina 41.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 731-508/008-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 23.00 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 17.60 x 29.00 x 23.00 mm

Duljina 17.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 731

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s ušicama za zaključavanje

Rm 7,50 mm

Sadržaj 50 kom.

Širina 29.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip 731-534/008-000

Ukupan broj polova 4

Veza opružna kopča

Visina 23.00 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 8.5 x 79.5 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 79.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-150/108-000

Ukupan broj polova 20

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 10.3 x 47.9 x 12.3 mm

Duljina 10.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 47.9 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-173

Ukupan broj polova 13

Veza Print

Visina 12.3 mm

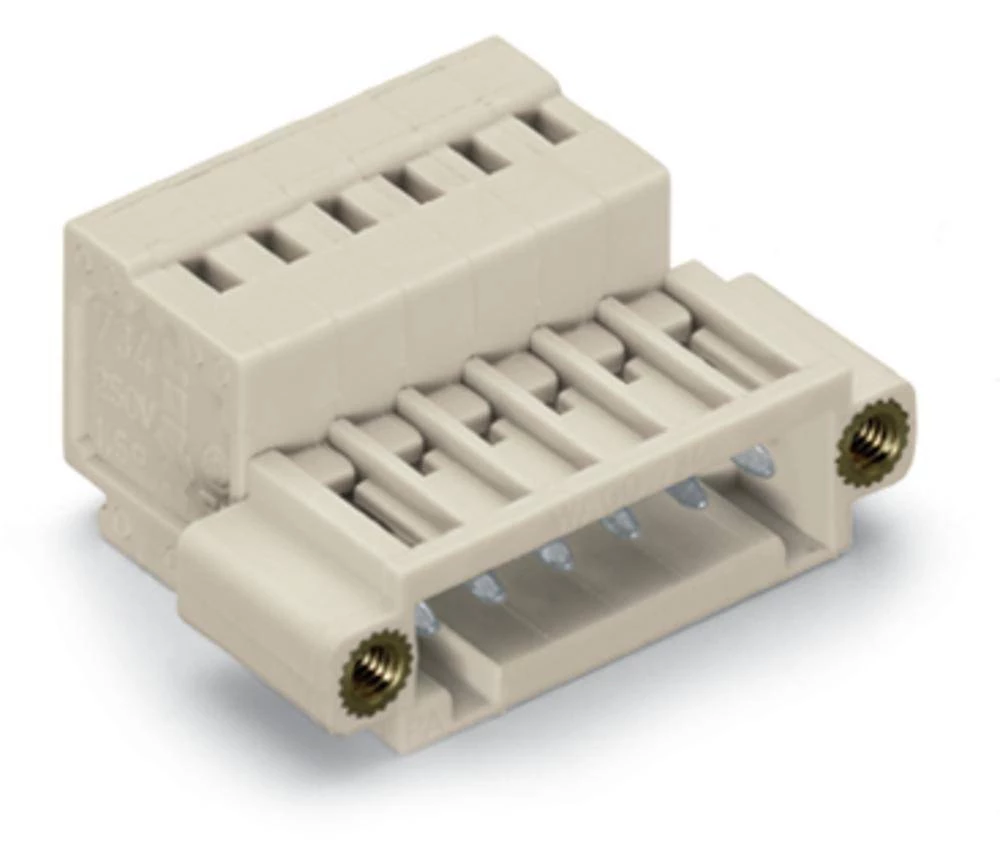

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 22.3 x 30.5 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 30.5 mm

Tip 734-306/109-000
