Wago

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12 x 43.2 x 10.8 mm

Duljina 12 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 330 kom

Širina 43.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

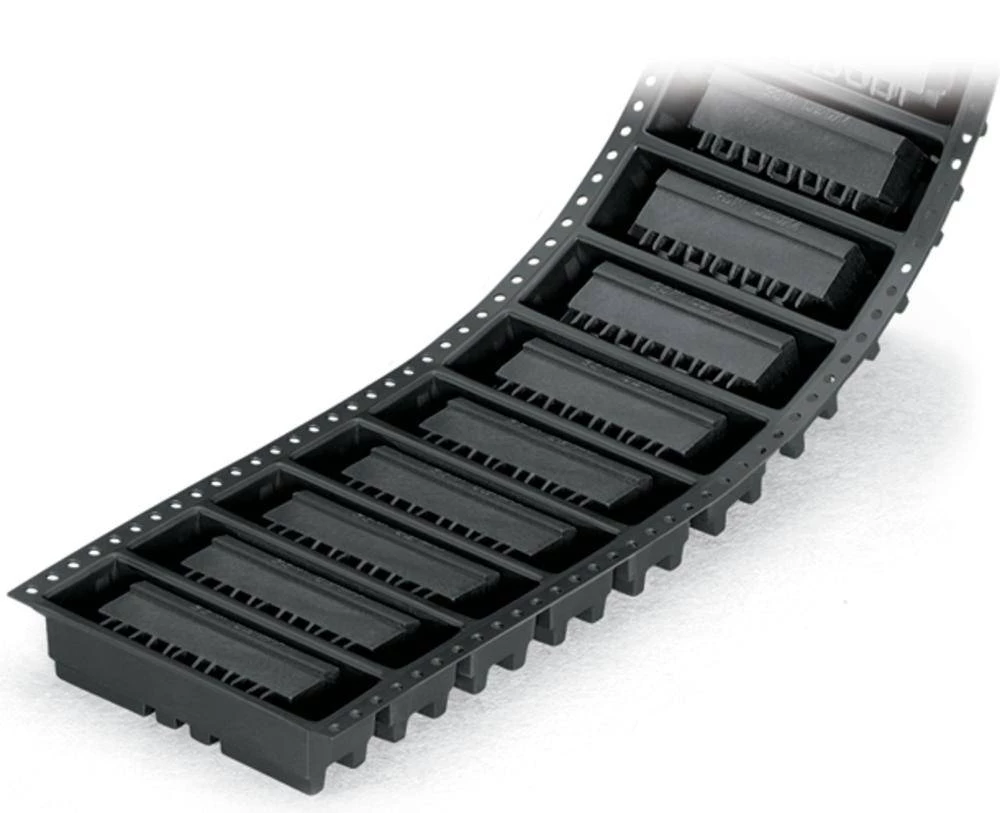

Tip 231-468/001-000/105-604/997-40

Ukupan broj polova 8.

Veza Print

Visina 10.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.5 x 54.8 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 54.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip Muški konektor 8P 12A RM5 sivi

Ukupan broj polova 8.

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-610/019-000/035-000

Ukupan broj polova 10

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 27.5 x 86 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 86 mm

Tip 231-613/114-000

Ukupan broj polova 13

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.5 x 61.64 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 25 kom.

Širina 61,64 mm

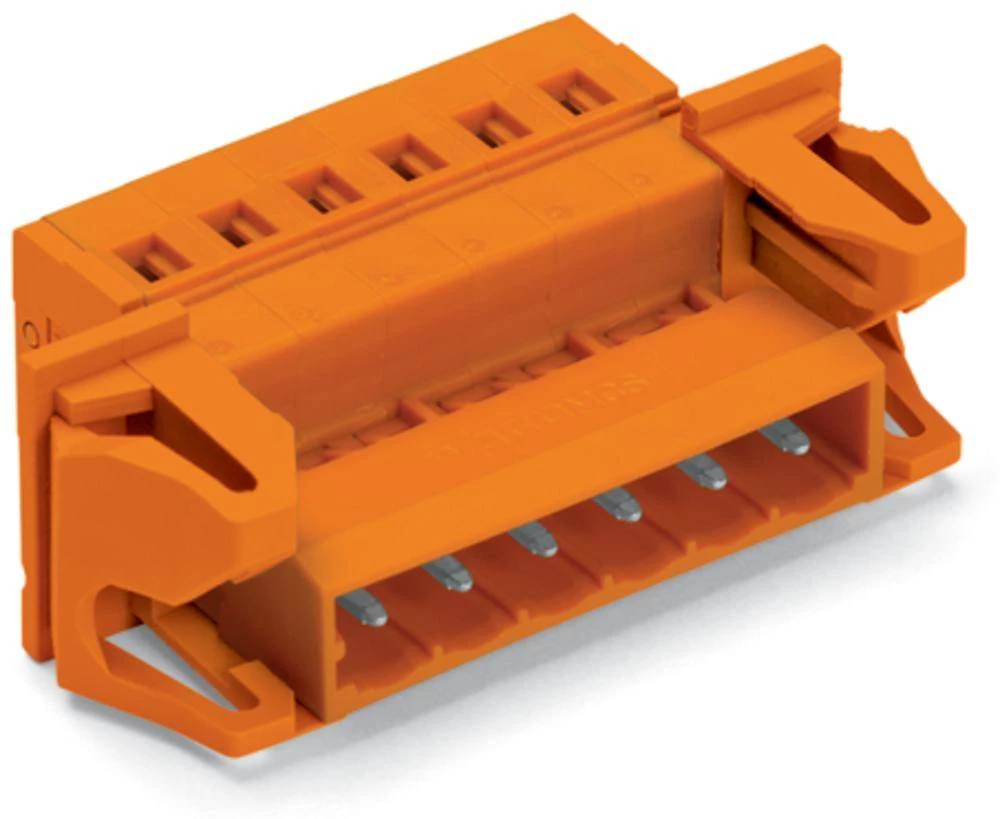

Tip 231-638/114-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Niz 231

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 25 kom.

Širina 76.16 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-642/017-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 27.5 x 111.32 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 111.32 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-649/019-000

Ukupan broj polova 19

Veza opružna kopča

Visina 14.3 mm

Broj izlaza 1 x

Dim. (Š x V) 45 mm x 90 mm

Izlazna struja (maks.) 2.2 A

Izlazna struja (max) - zaokružena 2.2 A

Izlazni napon (maks.) 28.5 V/DC

Izlazni napon (min.) 23 V/DC

Izlazni napon (nom.) 24 V/DC

Izvođenje 62 W

Sadržaj 1 kom

Širina 45 mm

Tip Contact Technology Ltd

Ulazni napon (maks.) 264 V/AC

Ulazni napon (min.) 85 V/AC

Veza Schraubklemmen

Visina 90 mm

Boja proizvođača Sivo

Kontrolni napon (maks.) 40 V/DC

Kontrolni napon (min.) 15 V/DC

Maksimalna temperatura +40 °C

Minimalna temperatura -25 °C

Nazivni napon 24 V/AC

Sadržaj 1 kom

Širina 15 mm

Sklopna struja (maks.) 5 A

Sklopni napon (maks.) 24 V/DC

Težina 29.1 g

Tip WAGO GmbH & Co. KG

Veza utični spoj

Boja proizvođača Sivo

Kontrolni napon (maks.) 24 V/DC

Kontrolni napon (min.) 24 V/DC

Maksimalna temperatura +60 °C

Minimalna temperatura -25 °C

Nazivni napon 24 V/AC

Sadržaj 1 kom

Širina 10 mm

Sklopna struja (maks.) 0.1 A

Sklopni napon (maks.) 60 V/DC

Težina 15.7 g

Tip WAGO GmbH & Co. KG

Veza utični spoj

AWG maks. 16

AWG min. 28

Boja proizvođača Sivo

Broj polova 44

Broj polova po redu 4

Broj redaka 11

Dim. (Š x V) 102.50 mm x 17 mm

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s montažnom prirubnicom

Sadržaj 25 kom.

Širina 102.50 mm

Širina stezaljke 8 mm

Tip 260-211

Veza zatezna opruga

Visina 17 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 2

Broj redaka 3.

Dim. (Š x V) 22.40 mm x 23.20 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s tipkama s obje strane

Posebnosti Sa zapornom nožicom

Sadržaj 100 kom.

Širina 22.40 mm

Širina stezaljke 6 mm

Tip 261-153/341-000

Veza zatezna opruga

Visina 23.20 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 16

Broj polova po redu 2

Broj redaka 8.

Dim. (Š x V) 52.40 mm x 18 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti Sa zapornom nožicom

Sadržaj 50 kom.

Širina 52.40 mm

Širina stezaljke 6 mm

Tip 261-158

Veza zatezna opruga

Visina 18 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 2

Broj redaka 2

Dim. (Š x V) 25.60 mm x 23.20 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s montažnom prirubnicom

Posebnosti s tipkama s obje strane

Sadržaj 100 kom.

Širina 25.60 mm

Širina stezaljke 6 mm

Težina 6.46 g

Tip 261-422/341-000

Veza zatezna opruga

Visina 23.20 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 2

Broj redaka 3.

Dim. (Š x V) 31.60 mm x 18 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s montažnom prirubnicom

Sadržaj 100 kom.

Širina 31.60 mm

Širina stezaljke 6 mm

Težina 8.5 g

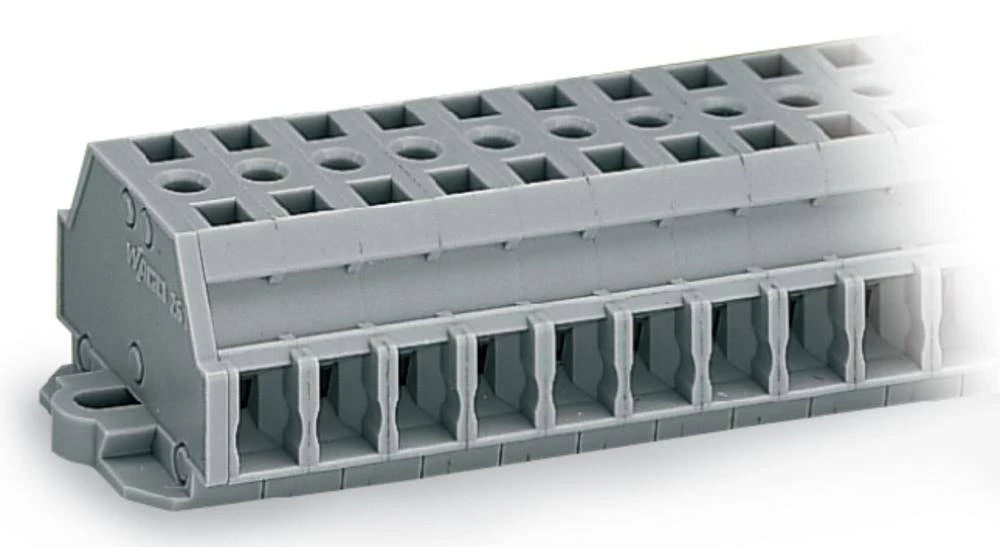

Tip 261-423

Veza zatezna opruga

Visina 18 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 8.

Broj polova po redu 2

Broj redaka 4

Dim. (Š x V) 37.60 mm x 18 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s montažnom prirubnicom

Sadržaj 100 kom.

Širina 37.60 mm

Širina stezaljke 6 mm

Težina 11 g

Tip 261-424

Veza zatezna opruga

Visina 18 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 20

Broj polova po redu 2

Broj redaka 10

Dim. (Š x V) 73.60 mm x 18 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s montažnom prirubnicom

Sadržaj 25 kom.

Širina 73.60 mm

Širina stezaljke 6 mm

Težina 26 g

Tip 261-430

Veza zatezna opruga

Visina 18 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 8.

Broj polova po redu 2

Broj redaka 4

Dim. (Š x V) 32.40 mm x 23 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 630 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 4 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti Sa zapornom nožicom

Sadržaj 100 kom.

Širina 32.40 mm

Širina stezaljke 7 mm

Tip 262-154

Veza zatezna opruga

Visina 23 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 12

Broj polova po redu 4

Broj redaka 3.

Dim. (Š x V) 40.40 mm x 23 mm

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 630 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 4 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti Sa zapornom nožicom

Sadržaj 100 kom.

Širina 40.40 mm

Širina stezaljke 12 mm

Tip 262-253

Veza zatezna opruga

Visina 23 mm

AWG maks. 14

AWG min. 20

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 2

Broj redaka 2

Dim. (Š x V) 28 mm x 22.10 mm

Nazivna struja 23 A

Nazivna struja - zaokruženo 23 A

Nazivni napon 690 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Popunjenost L

Posebnosti pogodan za Ex e II primjene

Posebnosti s montažnom prirubnicom

Sadržaj 100 kom.

Širina 28 mm

Širina stezaljke 6 mm

Tip 264-132

Veza zatezna opruga

Visina 22.10 mm

AWG maks. 14

AWG min. 20

Boja proizvođača Sivo

Broj polova 8.

Broj polova po redu 2

Broj redaka 4

Dim. (Š x V) 40 mm x 22.10 mm

Nazivna struja 23 A

Nazivna struja - zaokruženo 23 A

Nazivni napon 690 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Popunjenost L

Posebnosti pogodan za Ex e II primjene

Posebnosti s montažnom prirubnicom

Sadržaj 100 kom.

Širina 40 mm

Širina stezaljke 6 mm

Tip 264-134

Veza zatezna opruga

Visina 22.10 mm

AWG maks. 14

AWG min. 20

Boja proizvođača Sivo

Broj polova 24

Broj polova po redu 2

Broj redaka 12

Dim. (Š x V) 88 mm x 22.10 mm

Nazivna struja 23 A

Nazivna struja - zaokruženo 23 A

Nazivni napon 690 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Popunjenost L

Posebnosti pogodan za Ex e II primjene

Posebnosti s montažnom prirubnicom

Sadržaj 25 kom.

Širina 88 mm

Širina stezaljke 6 mm

Tip 264-142

Veza zatezna opruga

Visina 22.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 16

Broj polova po redu 2

Broj redaka 8.

Dim. (Š x V) 55 mm x 22.10 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti Sa zapornom nožicom

Sadržaj 50 kom.

Širina 55 mm

Širina stezaljke 6 mm

Tip 264-158

Veza zatezna opruga

Visina 22.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 12

Broj polova po redu 4

Broj redaka 3.

Dim. (Š x V) 37 mm x 22.10 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti Sa zapornom nožicom

Sadržaj 100 kom.

Širina 37 mm

Širina stezaljke 10 mm

Tip 264-253

Veza zatezna opruga

Visina 22.10 mm

Boja proizvođača bijela

Izvršenje znamenke

Niz 264

Otisak 1

Otisak 1

Otisak 1

Otisak 1

Otisak 1

Pogodan za 264

Sadržaj 5 kom.

Težina 7.4 g

Tip 264-903
