Wago

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 27.5 x 99.72 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 99.72 mm

Tip 231-649/018-000

Ukupan broj polova 19

Veza opružna kopča

Visina 18.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 27.5 x 120.04 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 120.04 mm

Tip 231-653

Ukupan broj polova 23

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.30 x 36.92 x 29.60 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 36,92 mm

Tip 231-703/037-000

Ukupan broj polova 3.

Veza opružna kopča

Visina 29.60 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 14.30 x 97.88 x 29.60 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 10 kom.

Širina 97,88 mm

Tip 231-711/037-000

Ukupan broj polova 11

Veza opružna kopča

Visina 29.60 mm

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 16.50 x 26.10 x 18.25 mm

Dubina 18.25 mm

Duljina 16.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 232

Oblikovati Konektor, ugradnja horizontalna

Rm 5 mm

Sadržaj 100 kom.

Širina 26.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 3.

Veza Print

Visina 18.25 mm

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 7,50 mm

Posebnosti sa zakretnim držačem osigurača

Sadržaj 25 kom.

Širina stezaljke 7,50 mm

Težina 19.642 g

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 32.90 mm

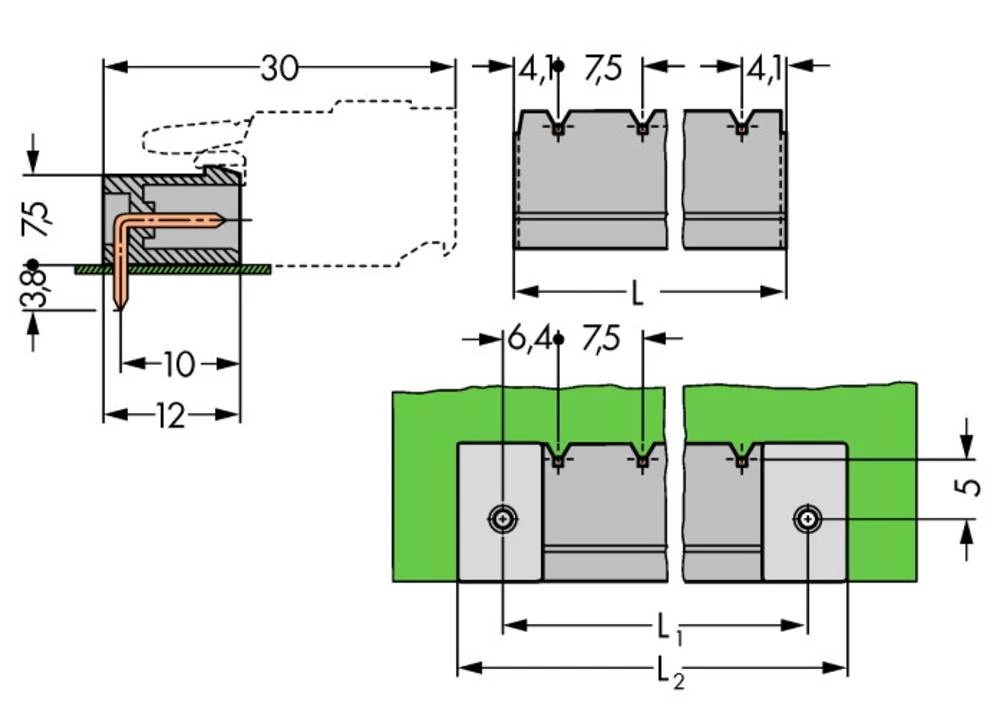

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.00 x 38.00 x 12.20 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivni napon 630 V

Niz 231

Oblikovati Spojnica, vodoravna ugradnja

Rm 7,50 mm

Sadržaj 100 kom.

Širina 38.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-835/001-000

Ukupan broj polova 5

Veza Print

Visina 12.20 mm

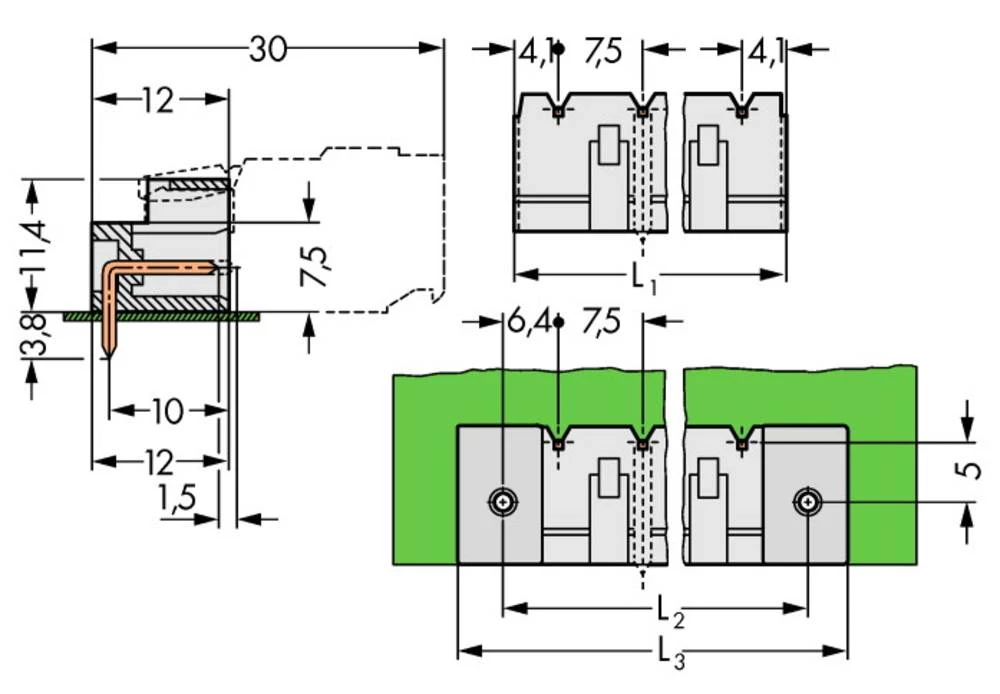

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12 x 38.2 x 15.2 mm

Duljina 12 mm

Izolacijski materijal PA 6.6

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 7,50 mm

Sadržaj 100 kom.

Širina 38.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 721-865/001-000

Ukupan broj polova 5

Veza Print

Visina 15.2 mm

AWG maks. 8.

AWG min. 20

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.50 x 7.50 x 59 mm

Duljina 7,50 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 10 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa zakretnim držačem osigurača

Sadržaj 25 kom.

Širina 7,50 mm

Širina stezaljke 7,50 mm

Težina 23 g

Tip 2006-1611/1000-836

Veza zatezna opruga

Visina 59 mm

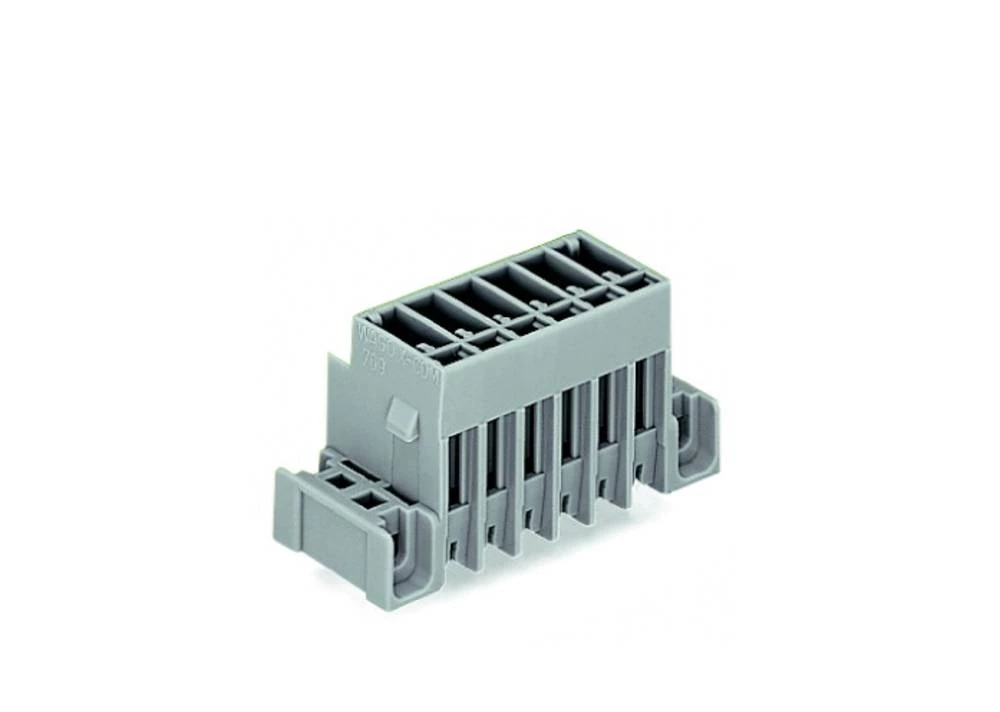

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 18.30 x 44.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 51 A

Nazivna struja - zaokruženo 51 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 25 kom.

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-636/003-000

Ukupan broj polova 6

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 18.30 x 49.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 25 kom.

Širina 49.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-637/003-000

Ukupan broj polova 7

Veza Print

Visina 22.20 mm

AWG maks. 6

AWG min. 16

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 30.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 630

Niz 2716

Poprečni presjek fleksibilan (maks.) 6.00 mm²

Poprečni presjek fleksibilan (min.) 1.50 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 1.50 mm²

Posebnosti s CAGECLAMP®

Rm 15 mm

Sadržaj 15 sati

Širina 86.50 mm

Smjer parenja Schräg zur Leiterplatte

Težina 66.45 g

Tip 2716-206

Veza Print

Veza opružna kopča

Visina 33.30 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 18.30 x 40.20 x 30.40 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 4 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 500 V

Niz 769

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 40.20 mm

Tip 769-603/002-000

Ukupan broj polova 3.

Veza opružna kopča

Visina 30.40 mm

Boja proizvođača Sivo

Dim. (Š x V) 10 mm x 82.5 mm

Kontaktni materijal AgSnO₂

Nazivni napon svitka 24 V/DC

Sadržaj 1 kom

Širina 10 mm

Sklopni napon (maks.) 250 V/AC

Težina 16.9 g

Tip 286-364/004-000

Veza utični spoj

Visina 82.5 mm

Vrsta kontakta 1 bliže

AWG maks. 16

AWG min. 28

Boja proizvođača Sivo

Broj polova 10

Broj polova po redu 2

Broj redaka 5

Dim. (Š x V) 39.50 mm x 17 mm

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s montažnom prirubnicom

Sadržaj 100 kom.

Širina 39.50 mm

Širina stezaljke 5 mm

Tip 260-105

Veza zatezna opruga

Visina 17 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 5 mm x 17 mm

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost PE

Posebnosti Sa zapornom nožicom

Sadržaj 300 kom

Širina 5 mm

Širina stezaljke 5 mm

Tip 260-317

Veza zatezna opruga

Visina 17 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 28 mm

Nazivna struja 0.02 A

Nazivna struja - zaokruženo 20mA

Nazivni napon 24 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa crvenom LED diodom

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 2

Broj redaka 2

Dim. (Š x V) 5 mm x 58.50 mm

Nazivna struja 0.5A

Nazivna struja - zaokruženo 500mA

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa 2 diode

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-942/281-487

Veza zatezna opruga

Visina 58.50 mm

Boja proizvođača Svijetlo siva

Duljina 86.2 mm

Niz 281

Pogodan za 281

Sadržaj 100 kom.

Širina 2.5 mm

Težina 4.68 g

Tip 281-345

Visina 29 mm

Boja proizvođača naranča

Duljina 91.9 mm

Niz 282

Pogodan za 282

Sadržaj 100 kom.

Širina 2 mm

Težina 4 G

Tip 282-340

Visina 31 mm

Boja proizvođača naranča

Duljina 74.1 mm

Niz 282

Pogodan za 282

Sadržaj 25 kom.

Širina 1 mm

Težina 1.81 g

Tip 282-367

Visina 23.3 mm

Boja proizvođača naranča

Duljina 94.4 mm

Niz 283

Pogodan za 283

Sadržaj 25 kom.

Širina 1 mm

Težina 2.84 g

Tip 283-367

Visina 28.4 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 14.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 176 V

Niz 236

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Rm 5 mm

Sadržaj 220 kom

Širina 22.30 mm

Smjer parenja Schräg zur Leiterplatte

Tip 236-404/000-009/999-950

Veza opružna kopča

Veza Print

Visina 17.00 mm

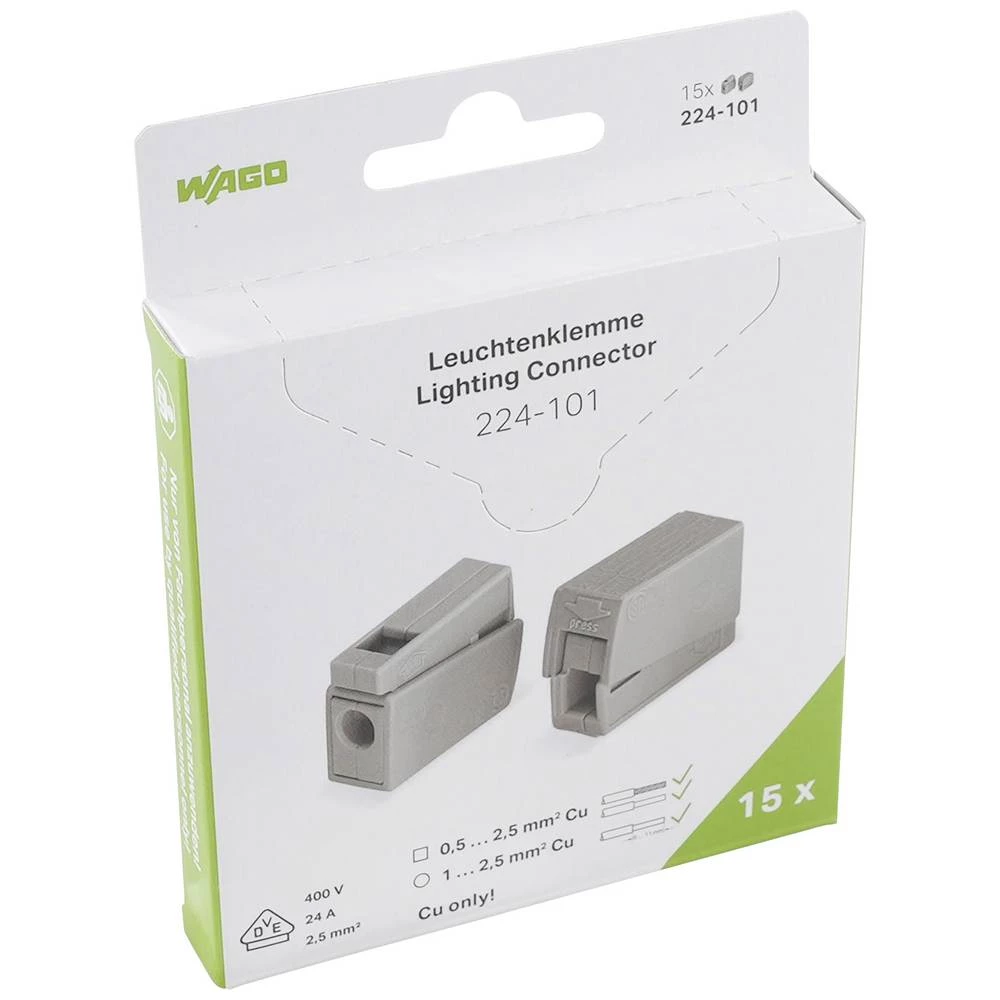

Boja proizvođača bijela

Broj polova 3.

Nazivni napon 400 V

Niz 224

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 1 mm²

Raspon temperature +110 °C

Sadržaj 15 sati

Veza zatezna opruga

Boja proizvođača Sivo

Broj polova 2

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz 224

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Sadržaj 15 sati

Veza zatezna opruga

Boja proizvođača prozirna

Boja proizvođača žuta

Broj polova 2

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz 773

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.75 mm²

Sadržaj 20 kom.

Širina 24 mm

Veza Schnellanschluss

Boja proizvođača naranča

Boja proizvođača prozirna

Broj polova 4

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz 773

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.75 mm²

Sadržaj 10 kom.

Širina 24 mm

Veza Schnellanschluss
