Wago

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 11.4 x 43.2 x 25.9 mm

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 43.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 721-168/003-000

Ukupan broj polova 8.

Veza igle za lemljenje

Visina 25.9 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.30 x 74.00 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 721

Oblikovati konektor, ravni

Rm 7,50 mm

Sadržaj 25 kom.

Širina 74.00 mm

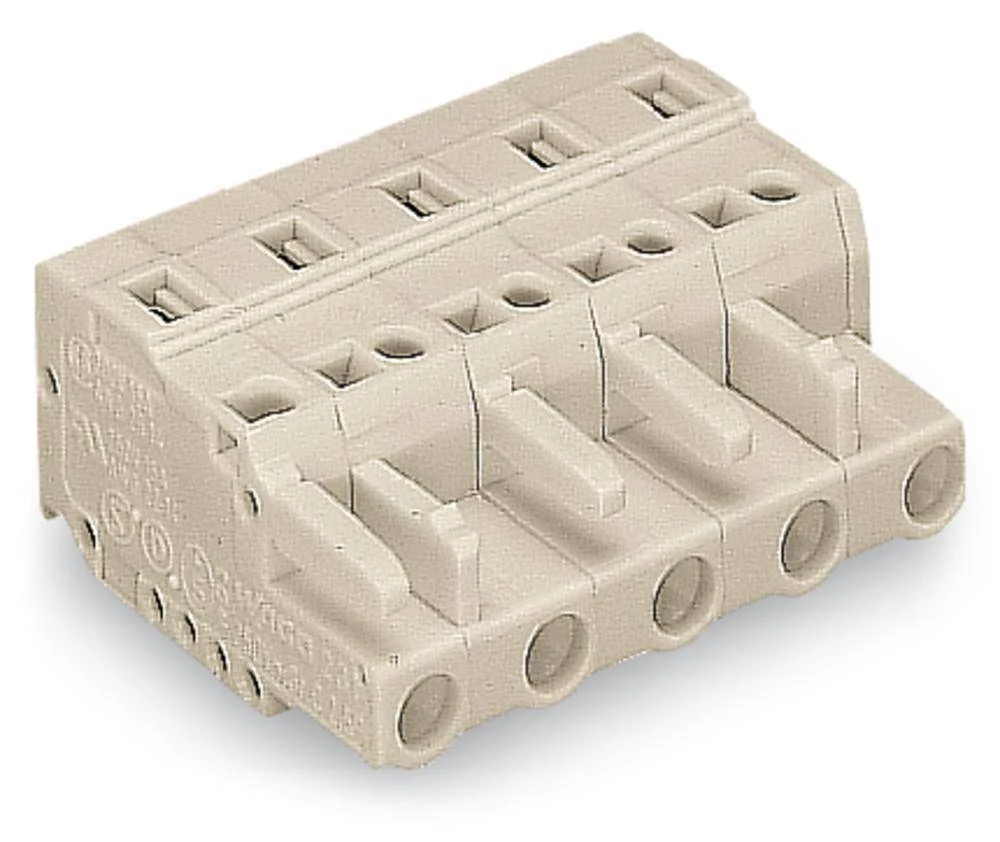

Tip 721-210/026-000

Ukupan broj polova 10

Veza opružna kopča

Visina 26.45 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 11.4 x 53 x 17 mm

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 53 mm

Smjer parenja Okomito na tiskanu ploču

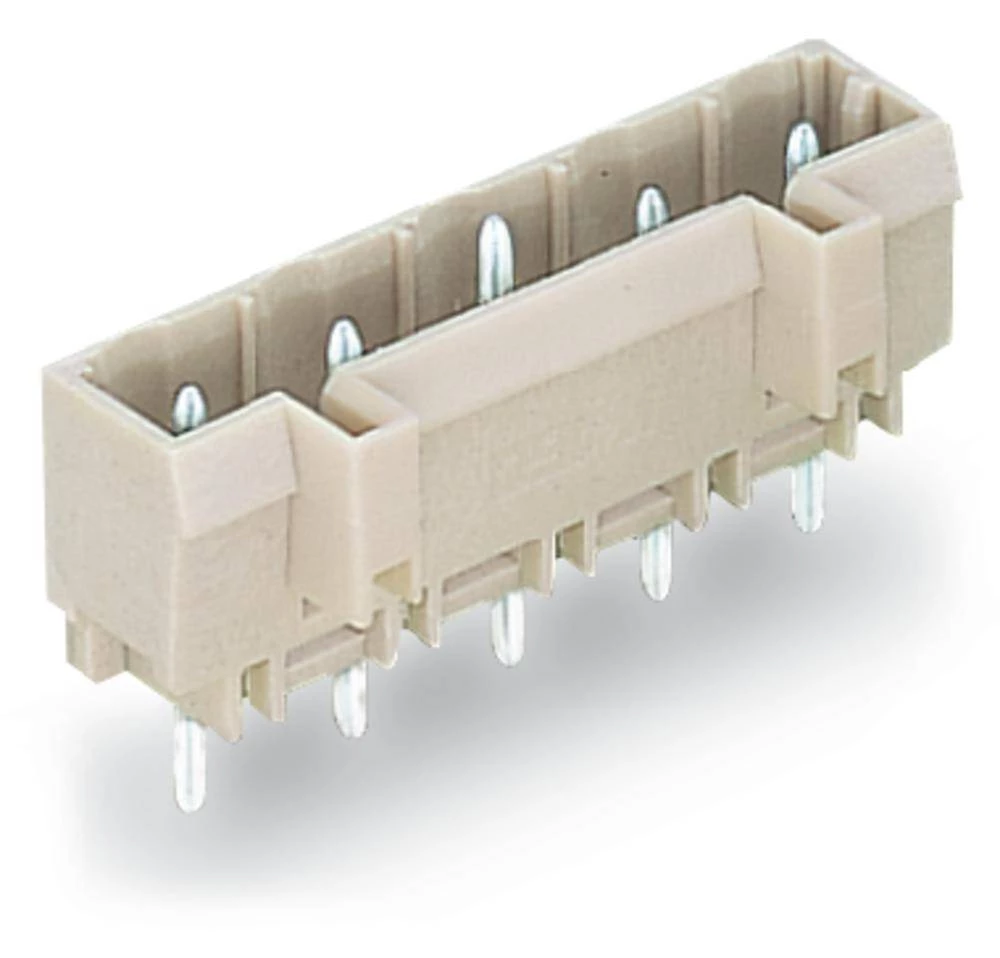

Tip 721-237/001-000

Ukupan broj polova 7

Veza Print

Visina 17 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 13.10 x 27.25 x 22.80 mm

Duljina 13.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 721

Oblikovati utičnica, kutna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 27.25 mm

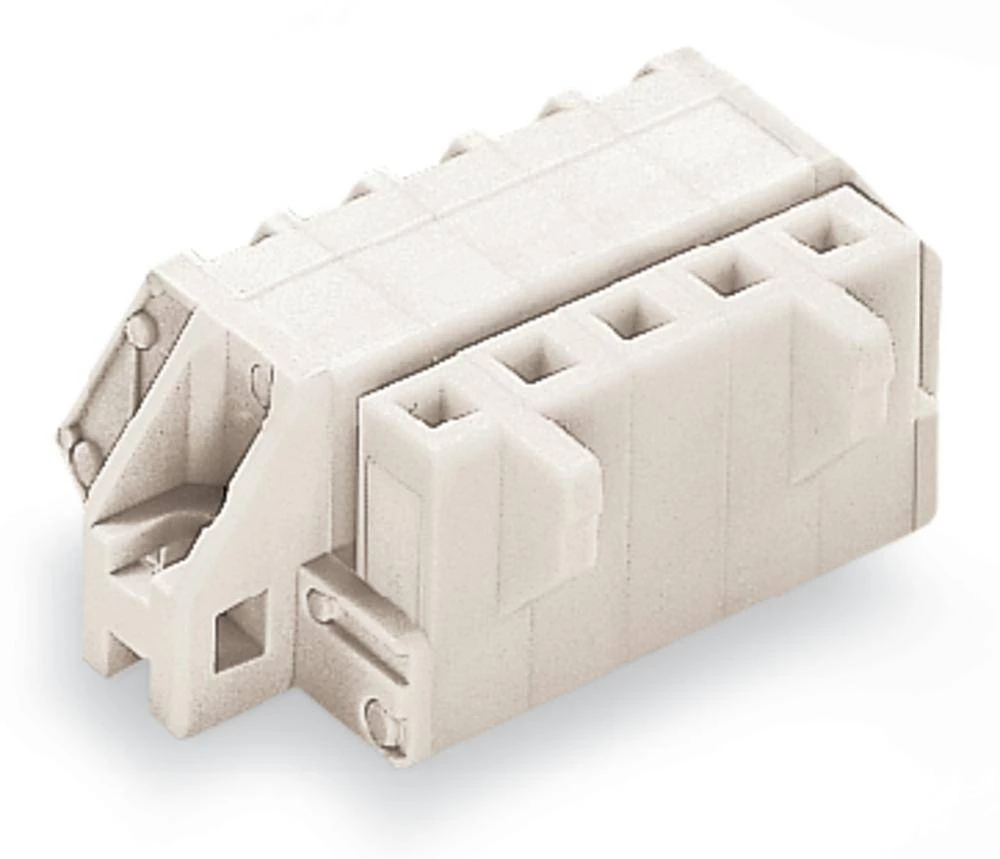

Tip 721-303/031-000

Ukupan broj polova 3.

Veza opružna kopča

Visina 22.80 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12 x 45.7 x 15.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 7,50 mm

Sadržaj 100 kom.

Širina 45.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

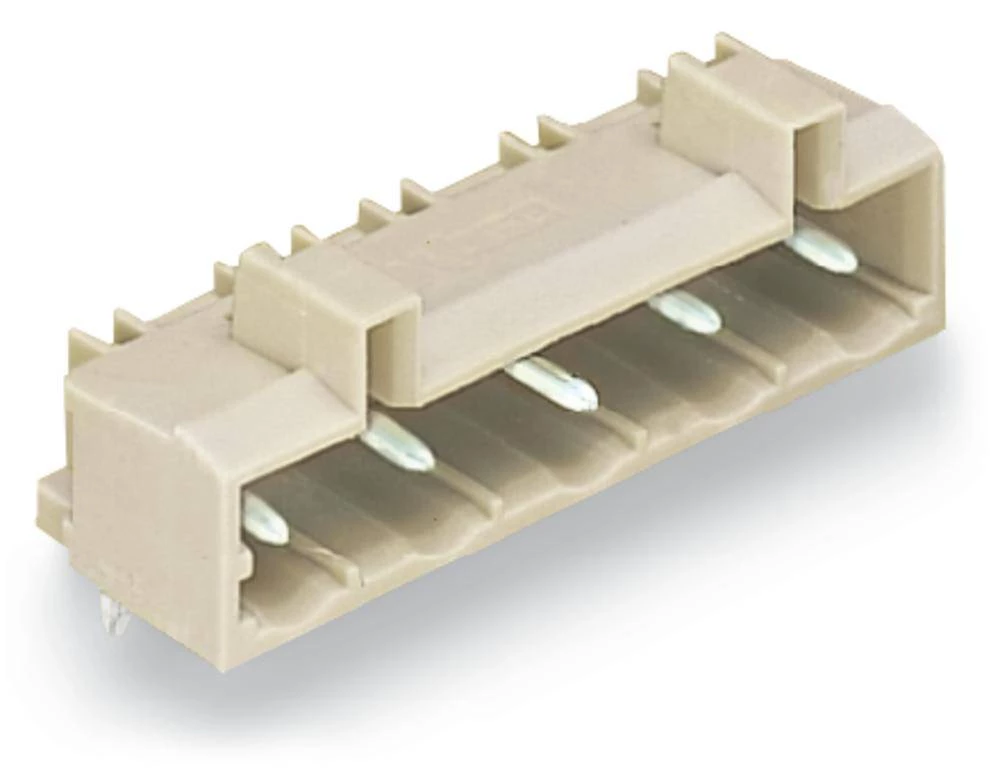

Tip 721-836/001-000

Ukupan broj polova 6

Veza Print

Visina 15.2 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12 x 90.7 x 15.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 7,50 mm

Sadržaj 50 kom.

Širina 90.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

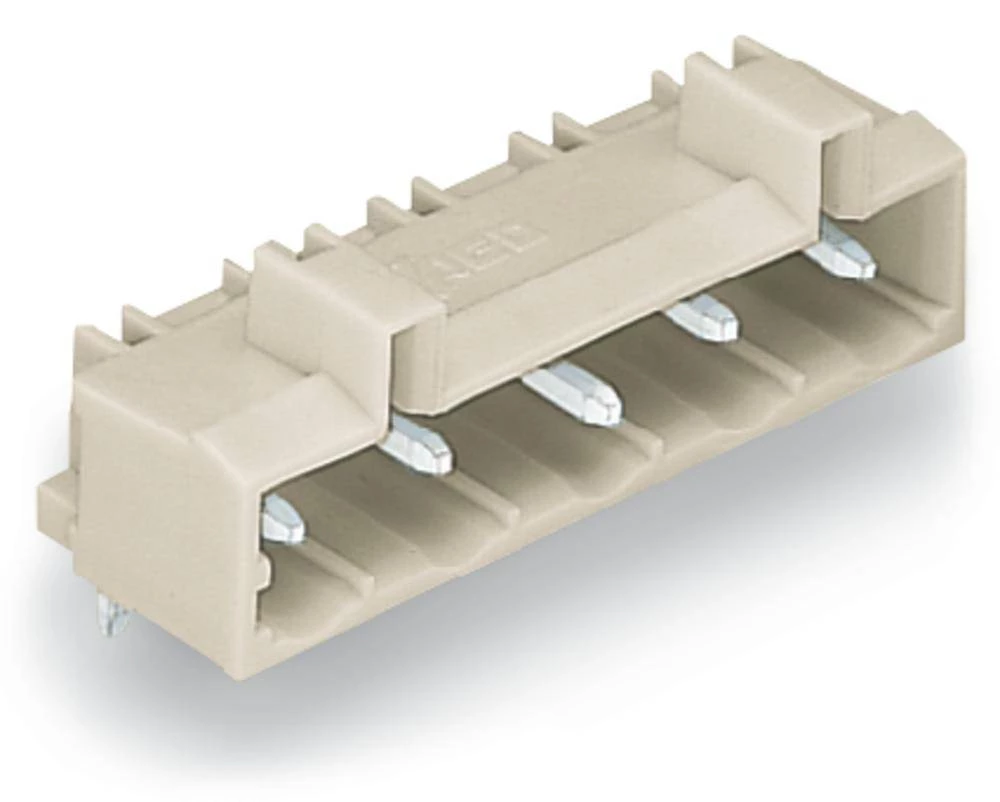

Tip 721-872/001-000

Ukupan broj polova 12

Veza Print

Visina 15.2 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.60 x 30.80 x 26.60 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 50 kom.

Širina 30.80 mm

Smjer parenja Okomito na tiskanu ploču

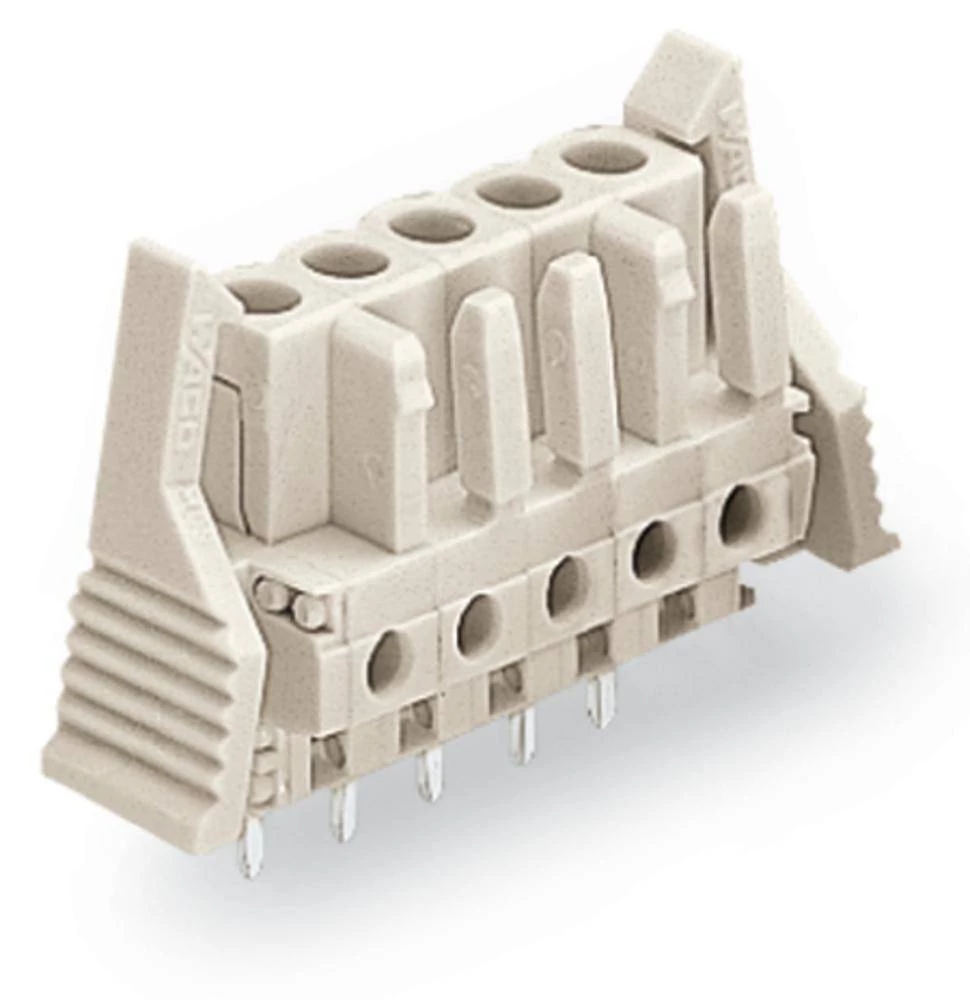

Tip 722-133/039-000

Ukupan broj polova 3.

Veza Print

Visina 26.60 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 16.60 x 44.80 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 44.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

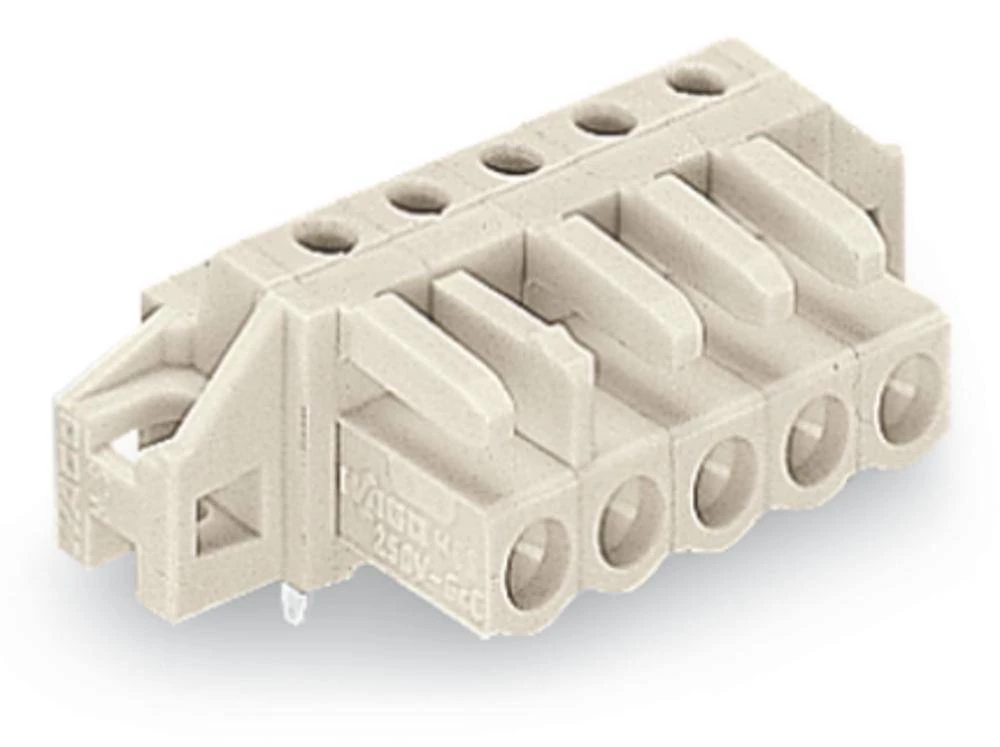

Tip 722-236/031-000

Ukupan broj polova 6

Veza Print

Visina 18.25 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 27.5 x 27.3 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 27.3 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 723-602/019-000

Ukupan broj polova 2

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 27.5 x 33.5 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 33.5 mm

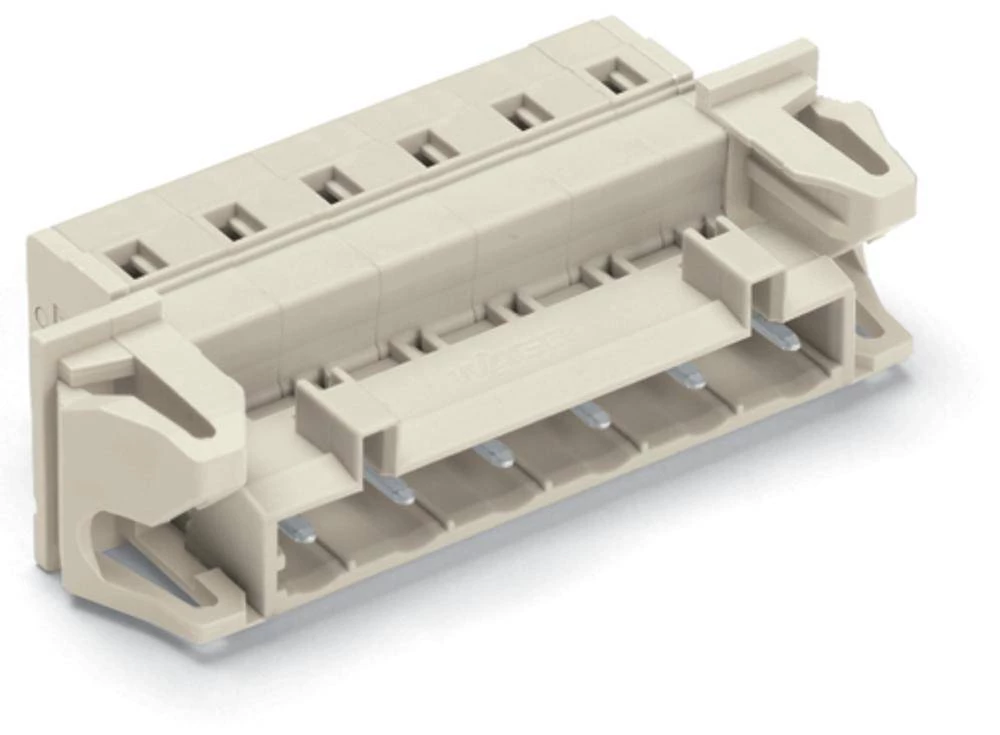

Tip 723-602/114-000

Ukupan broj polova 2

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 27.5 x 34.8 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 34.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

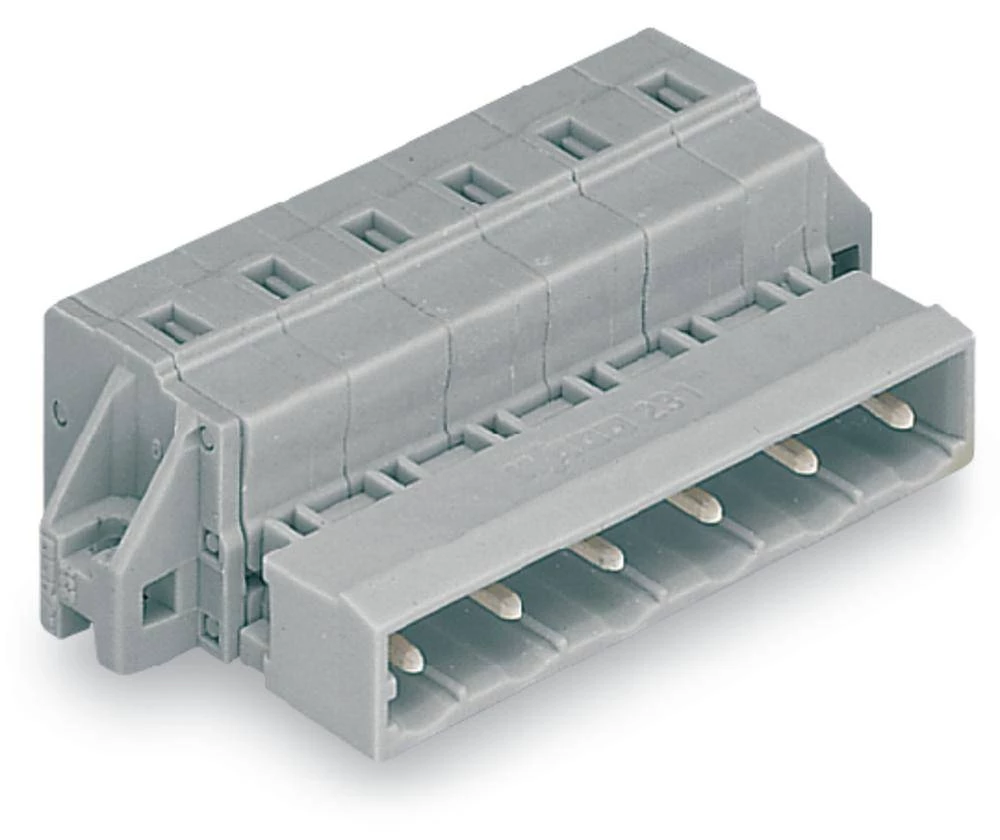

Tip 731-603/019-000

Ukupan broj polova 3.

Veza opružna kopča

Visina 14.3 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 22.3 x 33.9 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 33.9 mm

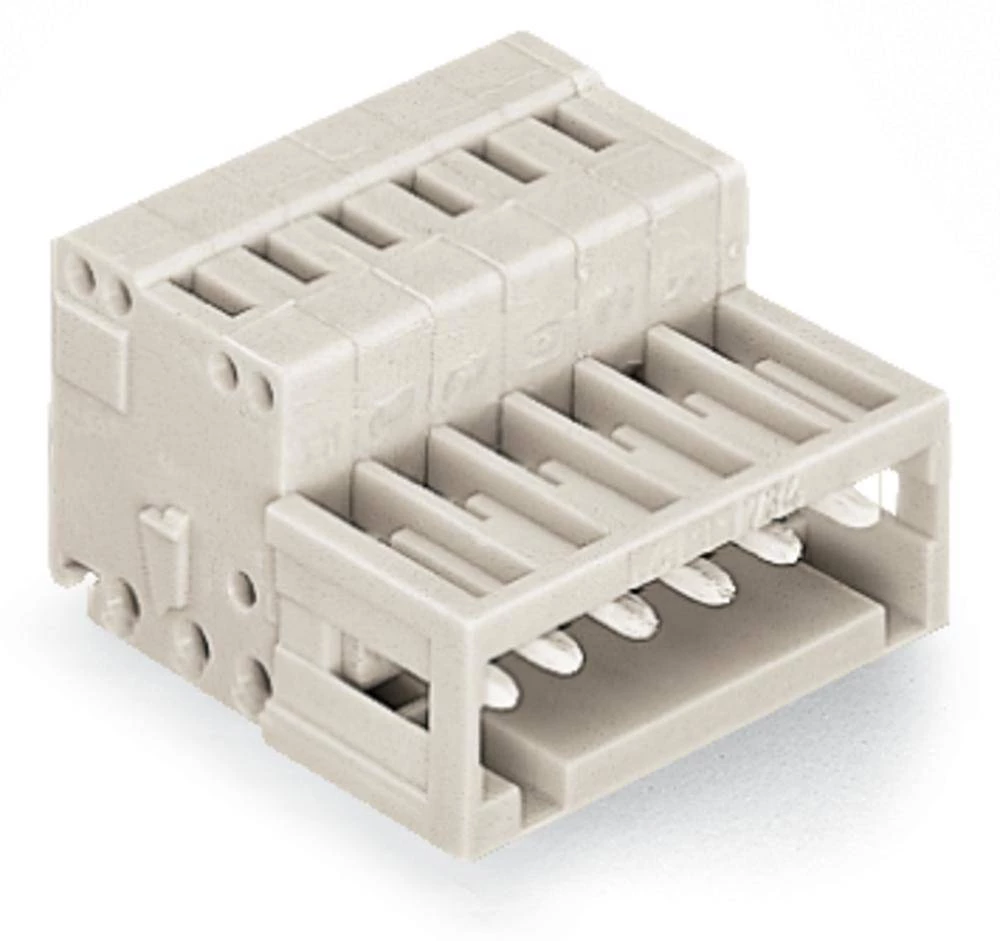

Tip 734-309

Ukupan broj polova 9

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 22.3 x 13.52 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 200 kom.

Širina 13.52 mm

Tip 734-333

Ukupan broj polova 3.

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 22.3 x 24.95 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 100 kom.

Širina 24.95 mm

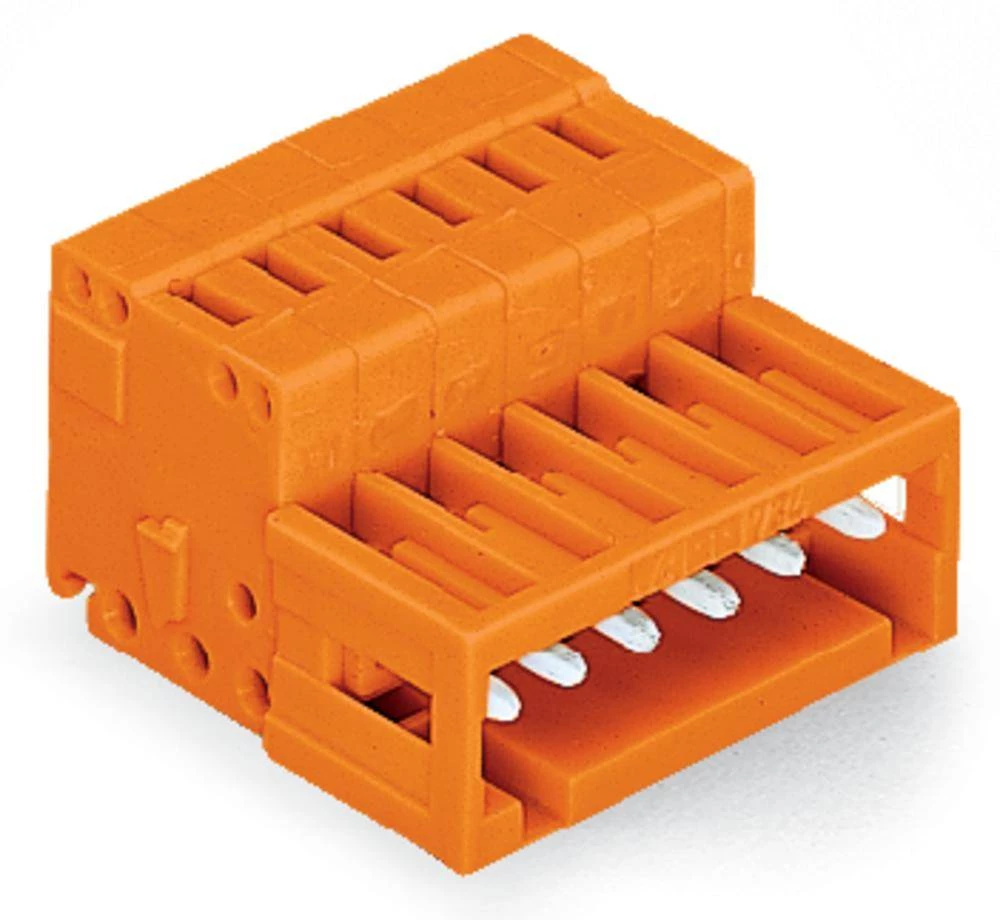

Tip 734-336

Ukupan broj polova 6

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 22.3 x 40.19 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 40.19 mm

Tip 734-340

Ukupan broj polova 10

Veza opružna kopča

Visina 13.4 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 16

Broj polova po redu 8.

Broj redaka 2

Duljina 21.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 1000 V

Niz 736

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 10 mm

Sadržaj 21 sat

Širina 76.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip 736-708

Veza Print

Veza opružna kopča

Visina 30.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Dubina 13.4 mm

Duljina 13,40 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 160 V

Niz 739

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 3,50 mm

Sadržaj 200 kom.

Širina 22.50 mm

Smjer parenja Okomito na tiskanu ploču

Težina 3.86 g

Tip 739-306

Veza opružna kopča

Veza Print

Visina 15.70 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 19.40 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 1000 V

Niz 745

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 10 mm

Sadržaj 84 sata

Širina 36.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-3204

Veza Print

Veza opružna kopča

Visina 23.00 mm

Boja kabela crna

Broj polova 3.

Dužina kabela 1.50 m

Maksimalna temperatura -50 °C

Materijal omotača ČIST

Minimalna temperatura +90 °C

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 250 V

Oblikovati utičnica, kutna

Posebnosti Mogućnost povlačenja lanca

Sadržaj 10 kom.

Standardni konektor Priključci senzora

Strana priključka A Kabal, ogoljeni kraj

Strana priključka B M12 konektor, pod uglom

Strana priključka tipa navoja M12

Stupanj zaštite IP67

Tip 756-5302/030-015

Veza Kabal, ogoljeni kraj

Vrsta zatvaranja Schraub

Broj polova 6

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Oblikovati utičnica, kutna

Sadržaj 1 kom

Standardni konektor Priključci senzora

Strana priključka A M23 utičnica, kutna

Strana priključka B konfekcioniran

Strana priključka tipa navoja M23

Tip WAGO

Veza lemljenje

Vrsta zatvaranja Schraub

Dim. (D x Š x V) 29 x 12.7 x 15.7 mm

Duljina 29 mm

Kontaktni materijal AgNi + Au

Maksimalni uklopni kapacitet 4000 VA

Nazivni napon svitka 24 V/DC

Sadržaj 20 kom.

Širina 12,7 mm

Sklopna struja (maks.) 16 A

Sklopni napon (maks.) 250 V/AC

Stupanj zaštite IP40

Težina 11 g

Tip 788-155

Veza igle za lemljenje

Visina 15.7 mm

Vrsta kontakta 1 mjenjač

Boja proizvođača žuta

Boja proizvođača zelena

Duljina 2,50 mm

Niz 869

Sadržaj 100 kom.

Širina 33.40 mm

Težina 1.56 g

Tip 869-379

Visina 27.60 mm

Boja proizvođača Svijetlo siva

Duljina 2,50 mm

Niz 869

Sadržaj 100 kom.

Širina 33.40 mm

Težina 1.56 g

Tip 869-397

Visina 27.60 mm

Boja proizvođača bijela

Broj polova 3.

Dubina 34.1 mm

Kodiranje A

Kontaktni materijal slitina bakra

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz WINSTA MINI

Oblikovati čep, ravno

Sadržaj 50 kom.

Širina 24.2 mm

Tip 890-733/006-000

Ukupan broj polova 3.

Veza zatezna opruga

Visina 16 mm

Boja proizvođača Sivo

Niz 2003

Pogodan za 2003

Sadržaj 100 kom.

Težina 3.708 g

Tip 2003-499

Veza opružna kopča
