Wago

AWG maks. 16

AWG min. 28

Boja proizvođača crvena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 4 mm x 27 mm

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Sadržaj 100 kom.

Širina 4 mm

Širina stezaljke 4 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 27 mm

Boja proizvođača Svijetlo siva

Duljina 64 mm

Niz 280

Pogodan za 280

Sadržaj 100 kom.

Širina 2.5 mm

Težina 3.4 g

Tip 280-358

Visina 28 mm

Boja proizvođača Sivo

Niz 280

Pogodan za 280

Sadržaj 1 kom

Težina 26 g

Tip WAGO GmbH & Co. KG

Boja proizvođača Svijetlo siva

Broj analognih ulaza max. 2

Dim. (D x Š x V) 100 x 12 x 64 mm

Duljina 100 mm

Širina 12 mm

Stupanj zaštite IP20

Težina 52 g

Tip WAGO

Visina 64 mm

Vrsta montaže Montažna letvica DIN 35

Niz 209

Pogodan za 209

Sadržaj 1 kom

Težina 23.32 g

Tip WAGO GmbH & Co. KG

Boja proizvođača Svijetlo siva

Broj polova 3.

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 800 V

Niz 2010

Pogodan za 2010

Sadržaj 1 kom

Težina 0.01

Tip 2010-403

Dim. (D x Š x V) 94 x 6 x 96 mm

Duljina 94 mm

Raspon temperature Tip J: -150 - +1200 °C Tip K: -150 - +1350 °C

Širina 6 mm

Tip WAGO GmbH & Co. KG

Veza sila opruge

Visina 96 mm

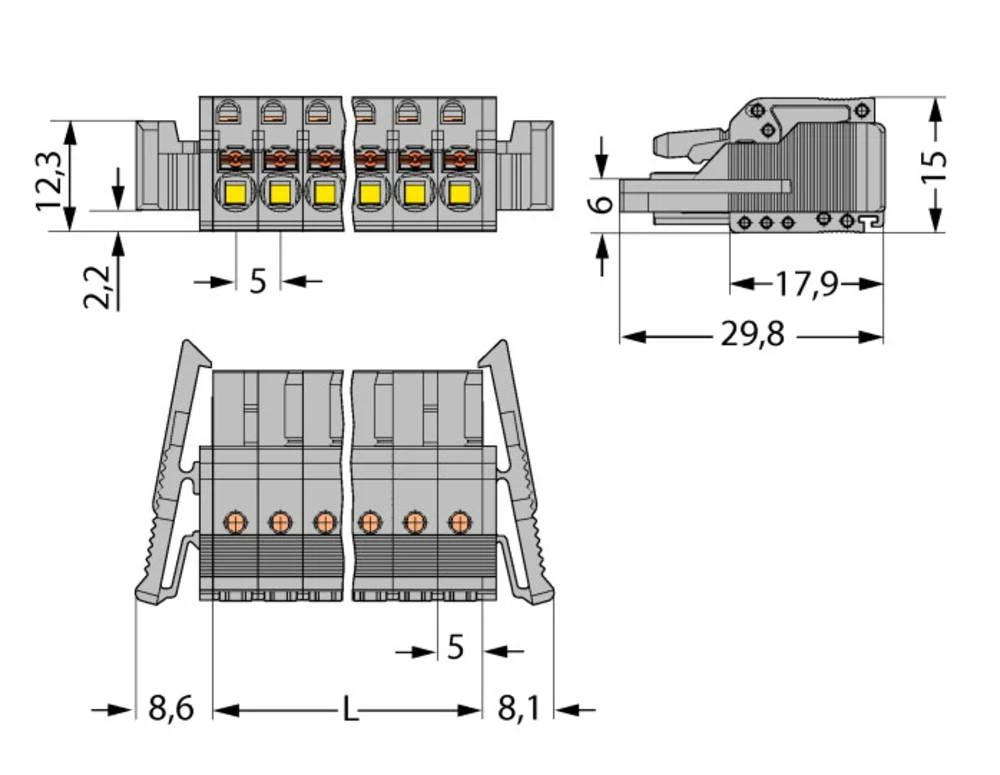

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.00 x 66.70 x 29.80 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 25 kom.

Širina 66.70 mm

Tip 2231-110/037-000

Ukupan broj polova 10

Veza opružna kopča

Visina 29.80 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 14.30 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivni napon 320 V

Niz 731

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 25 kom.

Širina 45.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 10.3 g

Tip 731-136/048-000

Veza opružna kopča

Veza Wire-Wrap

Visina 15.50 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.00 x 19.80 x 13.60 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati Konektor, ugradnja vertikalna

Rm 5 mm

Sadržaj 200 kom.

Širina 19.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2092-1302

Ukupan broj polova 2

Veza Print

Visina 13.60 mm

Boja proizvođača Sivo

Duljina 10.4 mm

Niz 2002

Pogodan za 2002

Sadržaj 50 kom.

Težina 4.42 g

Tip 2002-880/1000-411

Boja proizvođača bijela

Broj polova 4

Dubina 39,8 mm

Kodiranje A

Kontaktni materijal slitina bakra

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 400 V

Niz WINSTA MINI

Oblikovati konektor, ravni

Sadržaj 50 kom.

Širina 28.6 mm

Tip 890-724

Ukupan broj polova 4

Veza zatezna opruga

Visina 16 mm

Boja proizvođača Sivo

Broj polova 3.

Dubina 26 mm

Kodiranje B

Kontaktni materijal slitina bakra

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 250 V

Niz WINSTA MIDI

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 100 kom.

Širina 27 mm

Tip 770-853/011-000

Ukupan broj polova 3.

Veza lemljenje

Visina 11.7 mm

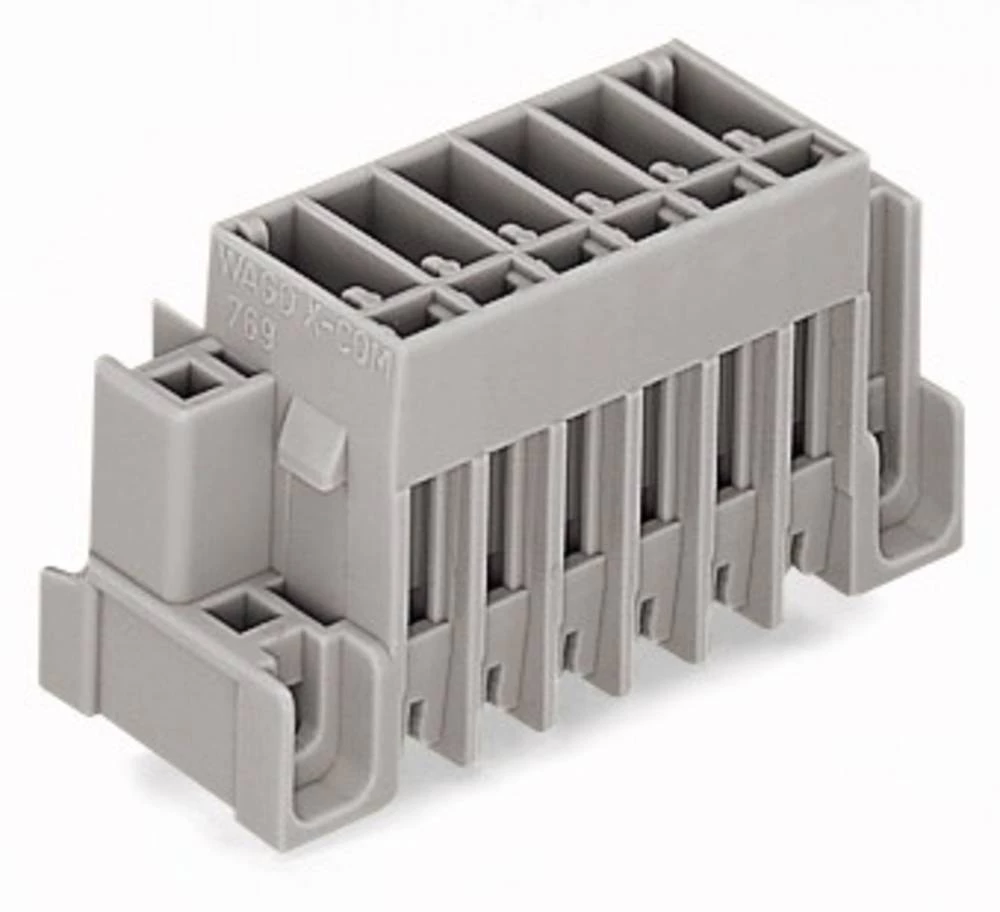

Boja proizvođača Sivo

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 18.30 x 89.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 15 sati

Širina 89.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-645/004-000

Ukupan broj polova 15

Veza Print

Visina 22.20 mm

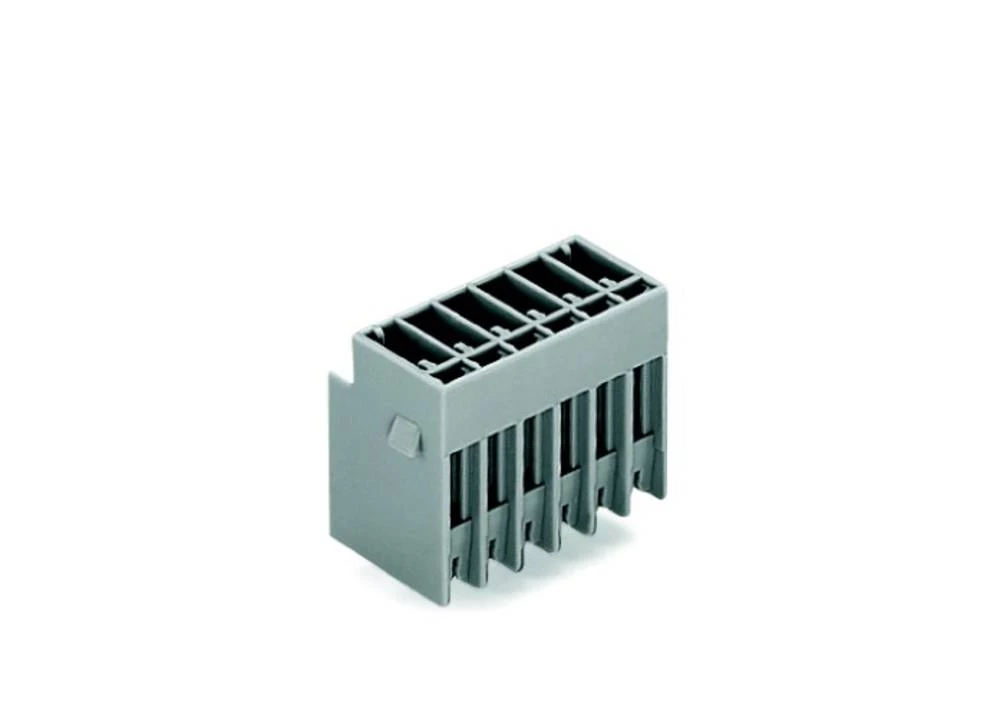

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 18.30 x 33.60 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 50A

Nazivna struja - zaokruženo 50A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Rm 5 mm

Sadržaj 50 kom.

Širina 33.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-636

Ukupan broj polova 6

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 18.30 x 29.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 100 kom.

Širina 29.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-633/003-000

Ukupan broj polova 3.

Veza Print

Visina 22.20 mm

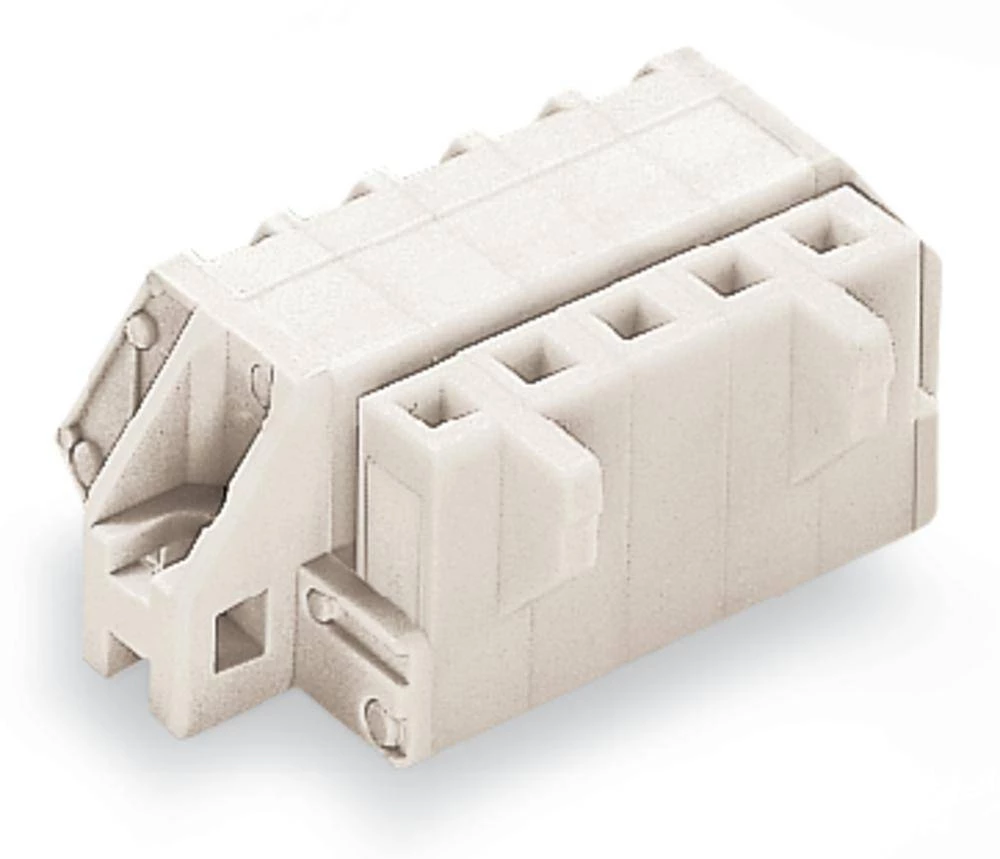

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 13.10 x 27.25 x 23.80 mm

Duljina 13.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 721

Oblikovati utičnica, kutna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 27.25 mm

Tip 721-304/031-000

Ukupan broj polova 4

Veza opružna kopča

Visina 23.80 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12 x 43.2 x 15.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 43.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 721-438/001-000

Ukupan broj polova 8.

Veza Print

Visina 15.2 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 27.5 x 74.8 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 74.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 721-612/019-000

Ukupan broj polova 12

Veza opružna kopča

Visina 14.3 mm

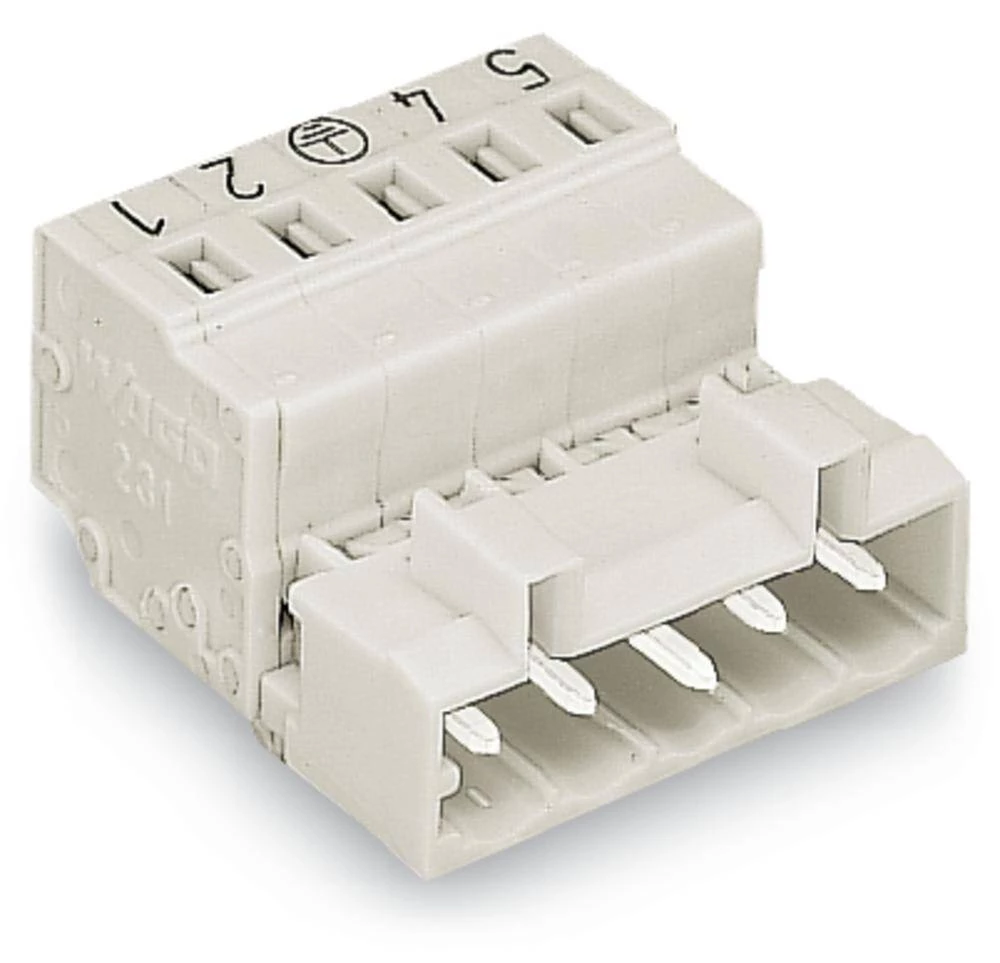

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 27.5 x 83.2 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 83.2 mm

Tip 721-616/018-000

Ukupan broj polova 16

Veza opružna kopča

Visina 18.8 mm

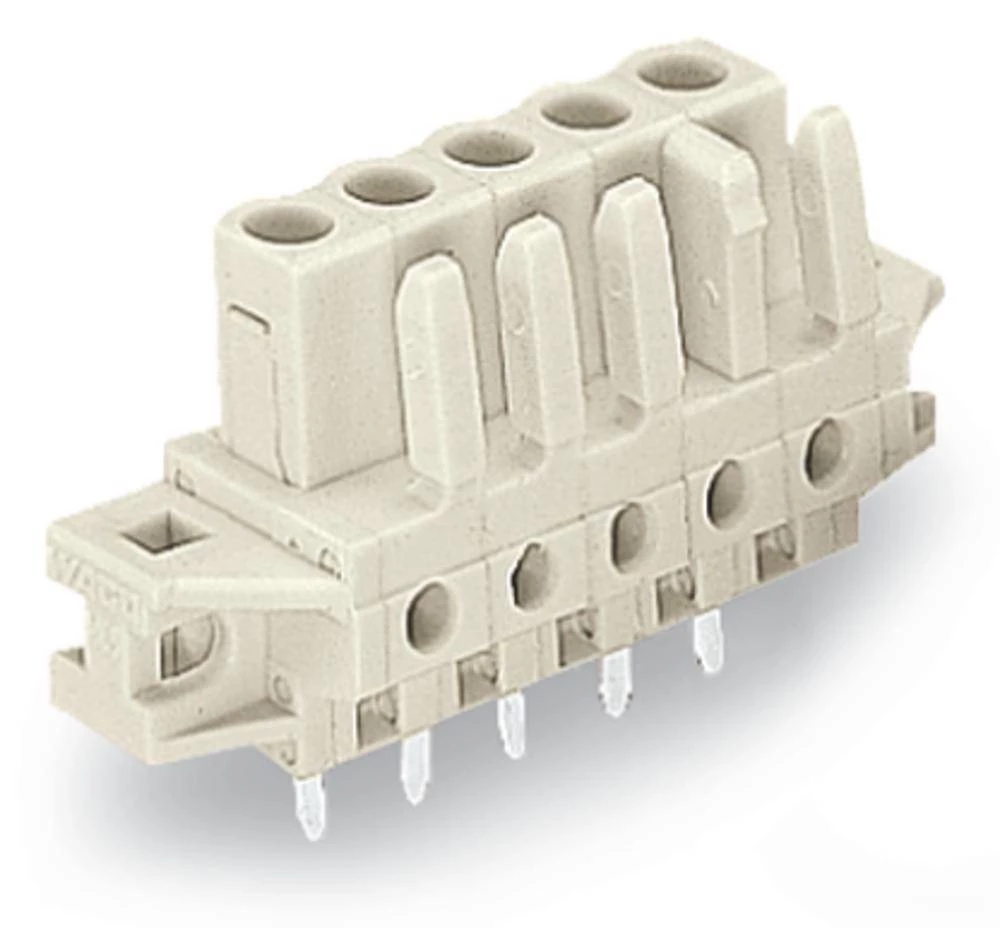

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.60 x 29.80 x 23.25 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 29.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip 722-133/031-000

Ukupan broj polova 3.

Veza Print

Visina 23.25 mm

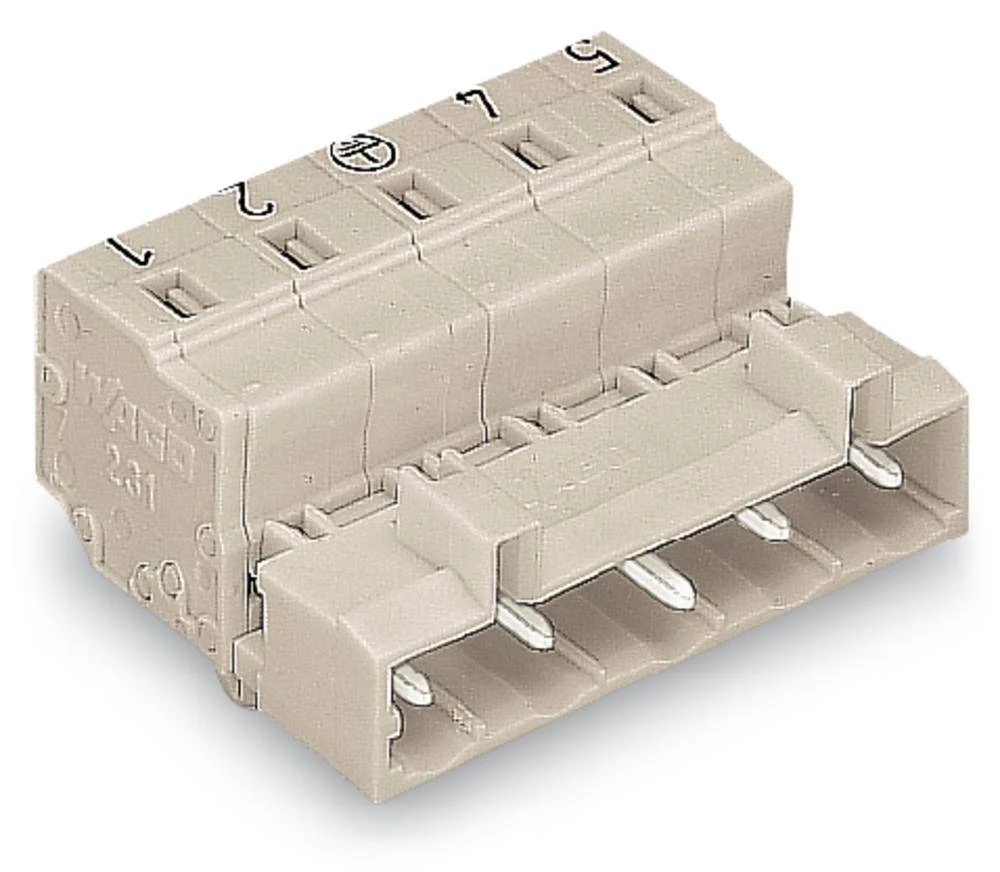

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 27.5 x 30.7 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 30.7 mm

Tip 723-604/018-042

Ukupan broj polova 4

Veza opružna kopča

Visina 18.8 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 14.30 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 731

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 25 kom.

Širina 60.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 731-139/048-000

Veza Wire-Wrap

Veza opružna kopča

Visina 15.50 mm

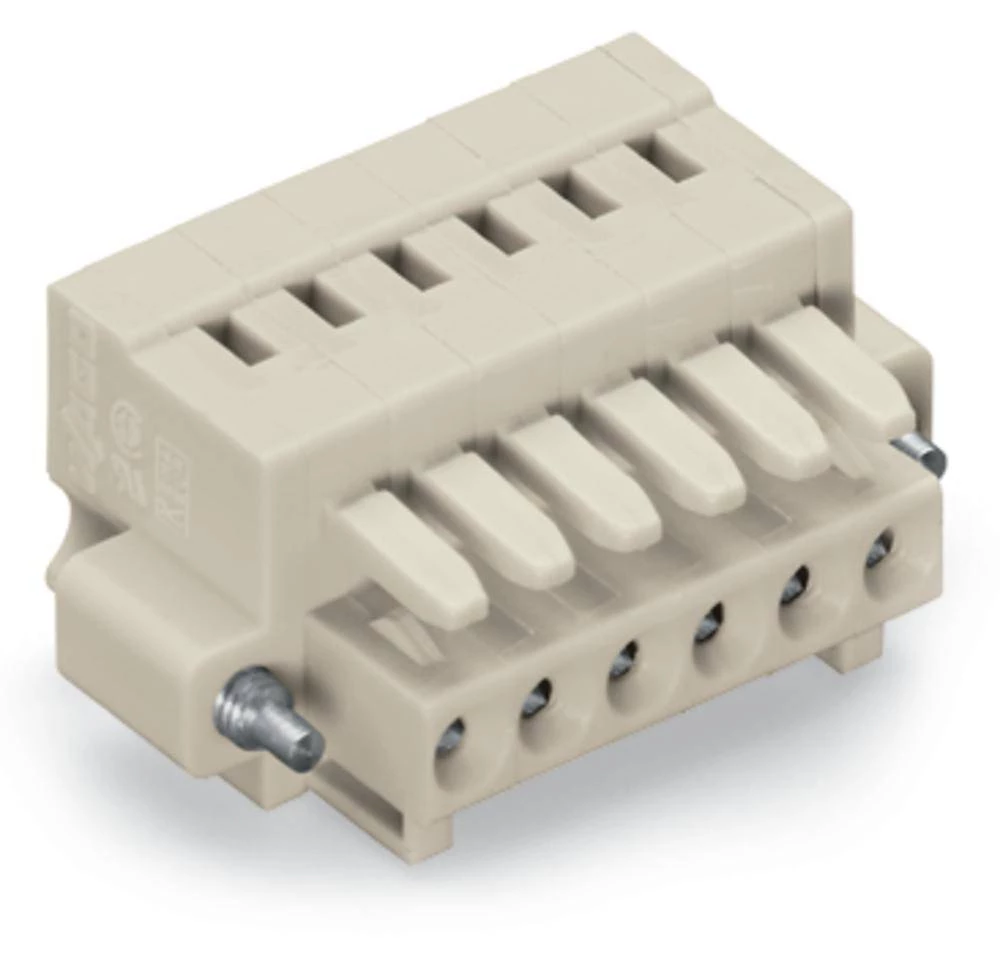

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 13.40 x 30.50 x 18.60 mm

Duljina 13,40 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 734

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 30.50 mm

Tip 734-106/107-000

Ukupan broj polova 6

Veza opružna kopča

Visina 18.60 mm

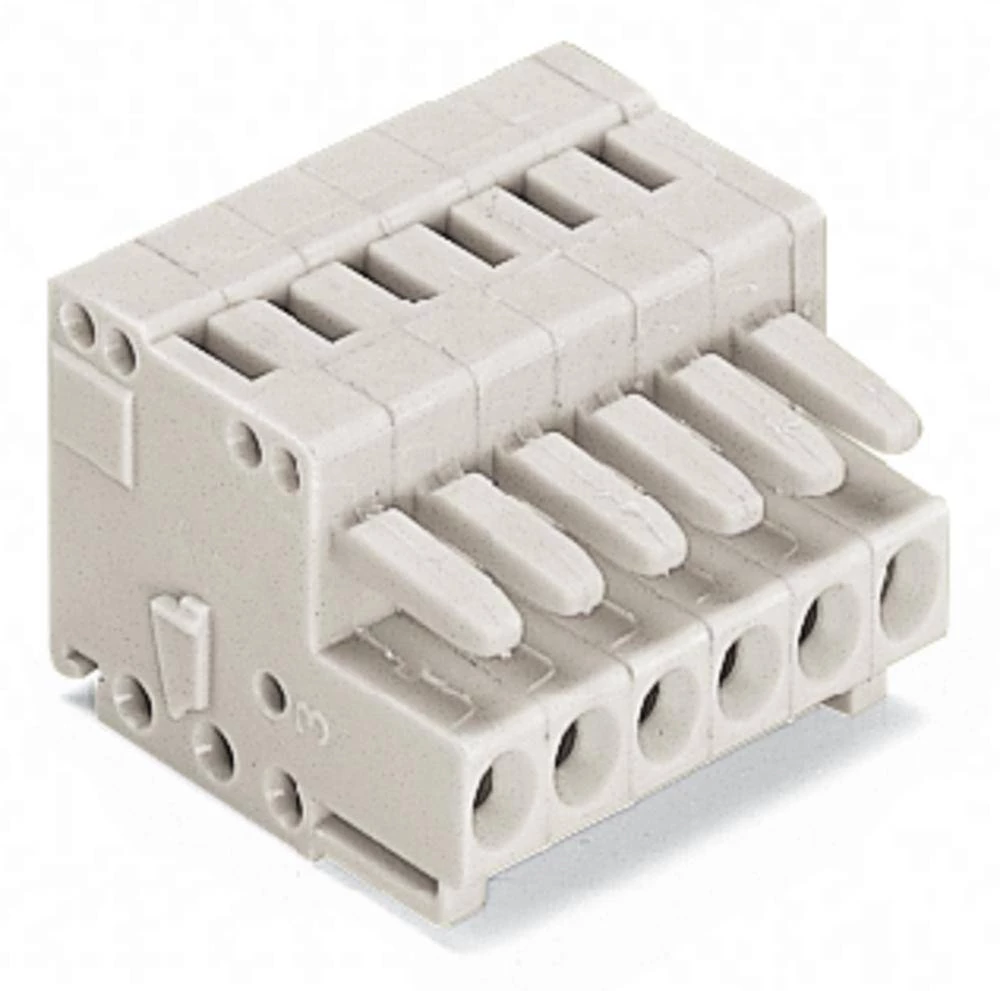

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 13.40 x 47.70 x 18.60 mm

Duljina 13,40 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 734

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 47.70 mm

Tip 734-113

Ukupan broj polova 13

Veza opružna kopča

Visina 18.60 mm

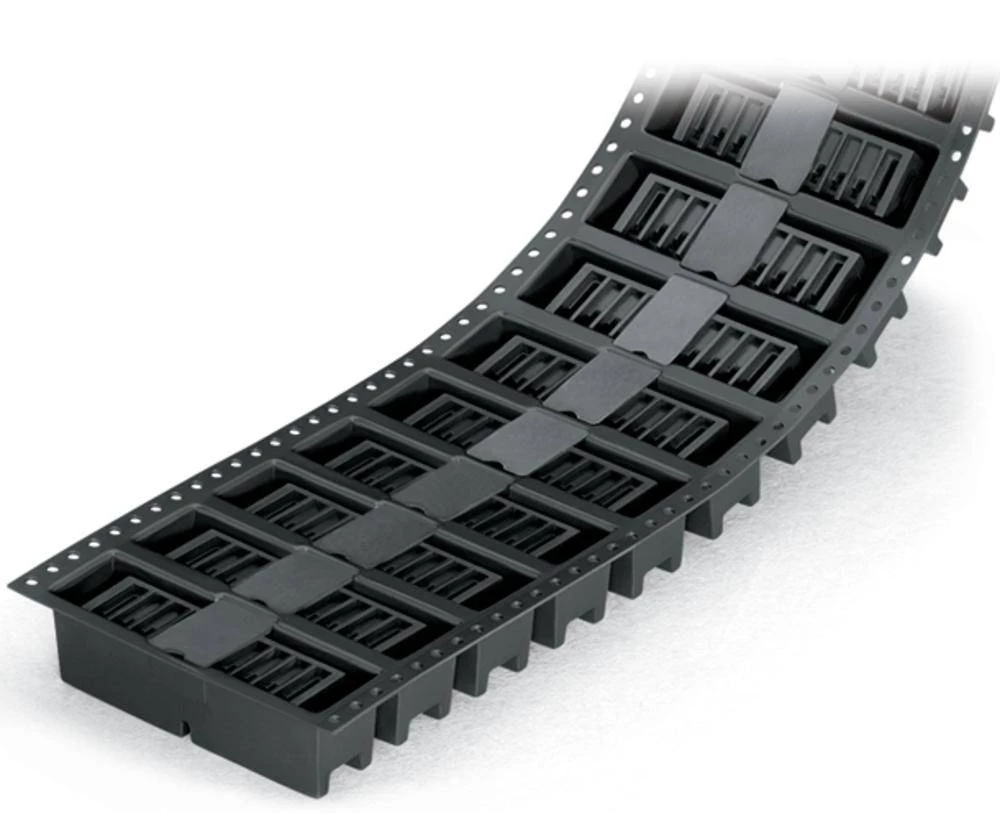

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10.3 x 19.9 x 10.9 mm

Duljina 10.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 280 kom

Širina 19.9 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-165/105-604/997-405

Ukupan broj polova 5

Veza Print

Visina 10.9 mm

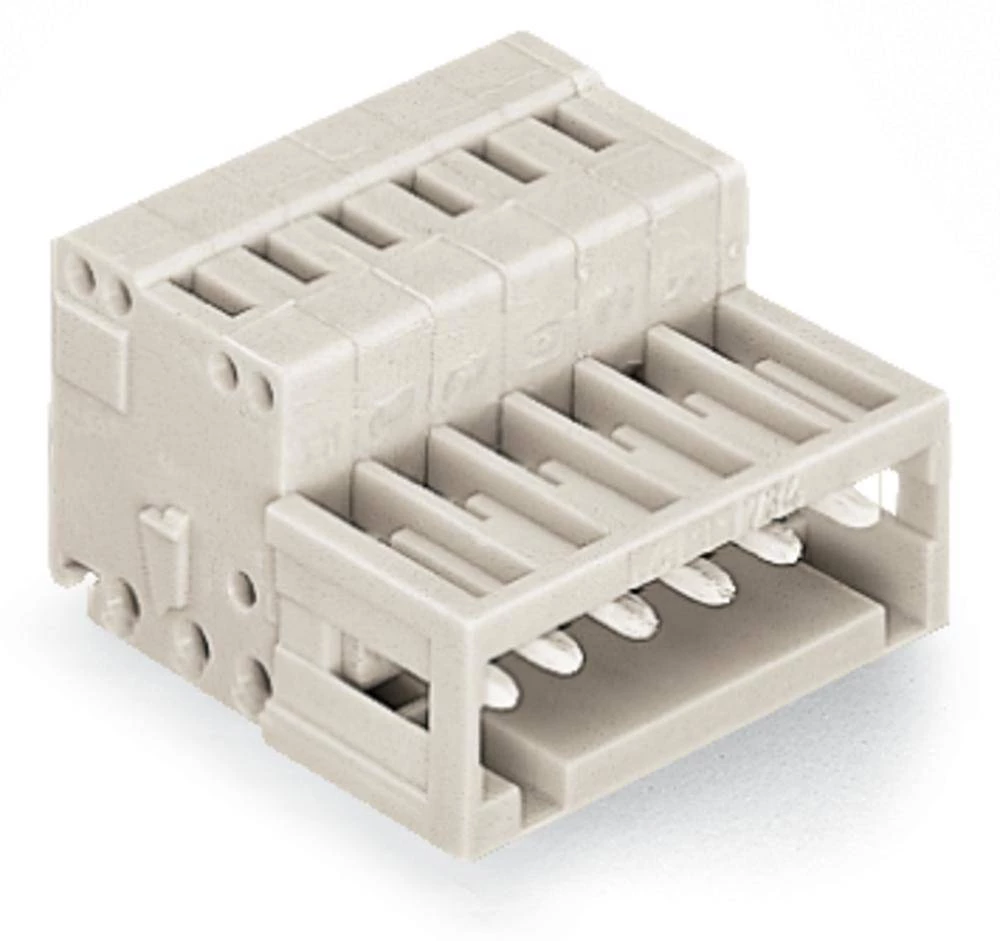

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 22.3 x 51.85 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C
