Wago

Boja proizvođača Sivo

Broj distributera 8x

Broj polova 3.

Broj signalnih mjesta 1

Duljina 152 mm

Indikator statusa sa LED diodom

Magistralna linija Da

Maksimalna temperatura +80 °C

Materijal kućišta PA 66

Minimalna temperatura -25 °C

Popunjenost jednostavno

Sadržaj 1 kom

Širina 30 mm

Stupanj zaštite IP68

Tip 757-483/000-010

Ukupan broj polova 3.

Veza Kabal, ogoljeni kraj

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 13.3 x 50.1 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 50.1 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1412/037-000

Ukupan broj polova 24

Veza Print

Visina 17.3 mm

AWG maks. 12

AWG min. 22

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 5.20 x 5.20 x 38.90 mm

Duljina 5.20 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.25 mm²

Posebnosti pogodan za Ex e II primjene

Sadržaj 100 kom.

Širina 5.20 mm

Širina stezaljke 5.20 mm

Težina 5.474 g

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 38.90 mm

Bez halogena Ne

Boja proizvođača crna

Materijal poliamid

Posebnosti sa O-prstenom

Rupa za montažu M25

Sadržaj 5 kom.

Tip 895-1605

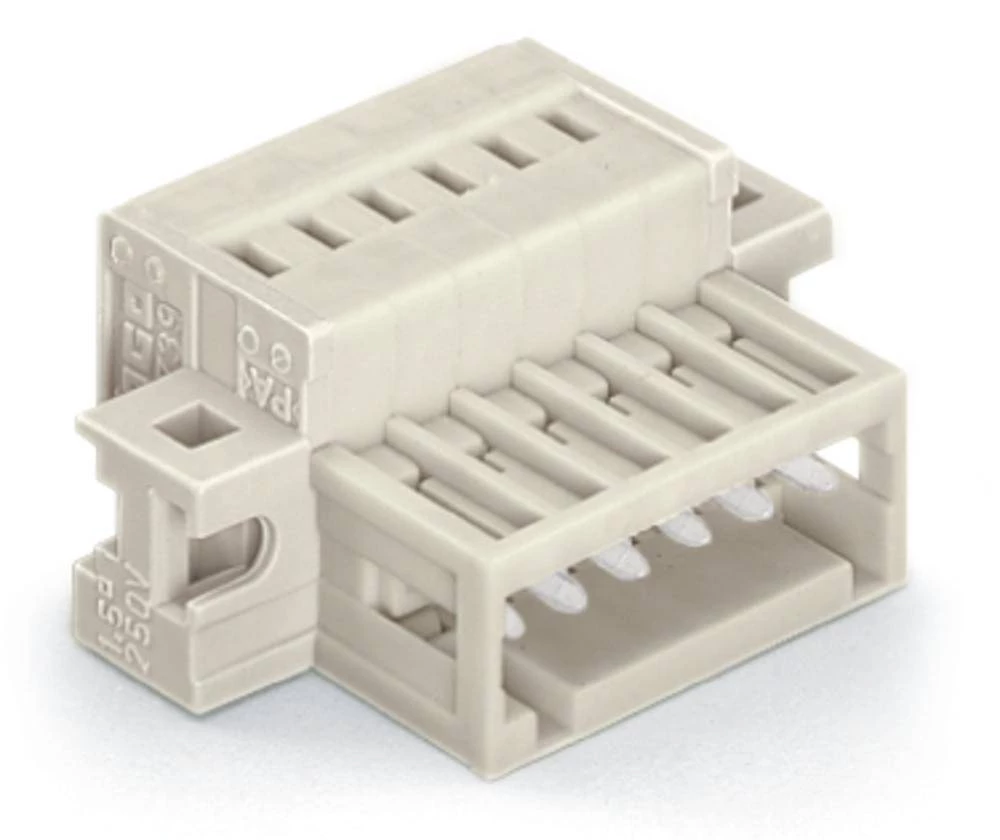

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 22.3 x 35.8 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 6

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 22

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Nazivna struja 0.5A

Nazivna struja - zaokruženo 500mA

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.25 mm²

Popunjenost L

Posebnosti sa 1 diodom

Sadržaj 1 kom

Širina 4,20 mm

Širina stezaljke 4,20 mm

Tip 2001-1411/1000-410

Veza zatezna opruga

AWG maks. 10

AWG min. 20

Boja proizvođača Sivo

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 30.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz 2706

Poprečni presjek fleksibilan (maks.) 6.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 6.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s CAGECLAMP®

Rm 10 mm

Sadržaj 10 kom.

Širina 87.50 mm

Smjer parenja Schräg zur Leiterplatte

Težina 68.577 g

Tip 2706-259

Veza Print

Veza opružna kopča

Visina 30.00 mm

AWG maks. 16

AWG min. 20

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 320 V

Niz 253

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 5 mm

Sadržaj 400 kom

Širina 16.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip 253-102

Veza Print

Veza opružna kopča

Visina 12.80 mm

Boja proizvođača Ružičasta

Broj polova 3.

Dubina 34.1 mm

Kodiranje B

Kontaktni materijal slitina bakra

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz WINSTA MINI

Oblikovati čep, ravno

Sadržaj 50 kom.

Širina 15 mm

Tip 890-293

Ukupan broj polova 3.

Veza zatezna opruga

Visina 11.7 mm

AWG maks. 18

AWG min. 24

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 11.50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 0.34 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 0.75 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa PUSH WIRE®

Rm 5.08 mm

Rm 5 mm

Sadržaj 420 kom

Širina 19.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-452/331-000

Veza opružna kopča

Veza Print

Visina 12,50 mm

AWG maks. 16

AWG min. 24

Boja proizvođača Sivo

Broj polova 16

Broj polova po redu 16

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Sa operativnom tipkom

Posebnosti s CAGECLAMP®

Rm 3,50 mm

Sadržaj 80 kom

Širina 57.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-116

Veza Print

Veza opružna kopča

Visina 16.70 mm

Boja proizvođača Svijetlo siva

Broj izlaza max. 63

Broj ulaza maks. 63

Dim. (D x Š x V) 100 x 51 x 65 mm

Duljina 100 mm

Niz G2 12MBd T

Radni napon 24 V/DC

Širina 51 mm

Stupanj zaštite IP20

Sučelja Profibus

Sučelja D pod 9

Težina 183 g

Tip FC PROFIBUS G2 12MBd T

Visina 65 mm

Vrsta montaže Montažna letvica DIN 35

Zaslon Ne

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 22

Broj polova po redu 2

Broj redaka 11

Dim. (Š x V) 70.40 mm x 18 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti Sa zapornom nožicom

Sadržaj 25 kom.

Širina 70.40 mm

Širina stezaljke 6 mm

Tip 261-161

Veza zatezna opruga

Visina 18 mm

Boja proizvođača Svijetlo siva

Broj polova 5

Dim. (D x Š) 2.5 mm x 26 mm

Duljina 2.5 mm

Sadržaj 200 kom.

Širina 26 mm

Težina 2.599 g

Tip 859-405

Tip 859-405

Boja proizvođača crna

Broj polova 5

Dubina 26 mm

Kodiranje A

Kontaktni materijal slitina bakra

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 400 V

Niz WINSTA MIDI

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 50 kom.

Širina 47 mm

Tip 770-815/011-000

Ukupan broj polova 5

Veza lemljenje

Visina 11.7 mm

Boja proizvođača Sivo

Duljina 8 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Niz 280

Pogodan za 280

Sadržaj 100 kom.

Širina 10 mm

Težina 1.69 g

Tip 280-409

AWG maks. 12

AWG min. 22

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Nazivna struja 6.3A

Nazivna struja - zaokruženo 6.3A

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.25 mm²

Popunjenost L

Posebnosti sa zakretnim držačem osigurača

Sadržaj 1 kom

Širina 6.20 mm

Širina stezaljke 6.20 mm

Tip WAGO

Veza zatezna opruga

AWG maks. 12

AWG min. 22

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Nazivna struja 0.5A

Nazivna struja - zaokruženo 500mA

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.25 mm²

Popunjenost L

Posebnosti sa 1 diodom

Sadržaj 1 kom

Širina 5.20 mm

Širina stezaljke 5.20 mm

Tip 2002-1411/1000-411

Veza zatezna opruga

Boja proizvođača Sivo

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 18.30 x 63.60 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Rm 5 mm

Sadržaj 25 kom.

Širina 63.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-642

Ukupan broj polova 12

Veza Print

Visina 22.20 mm

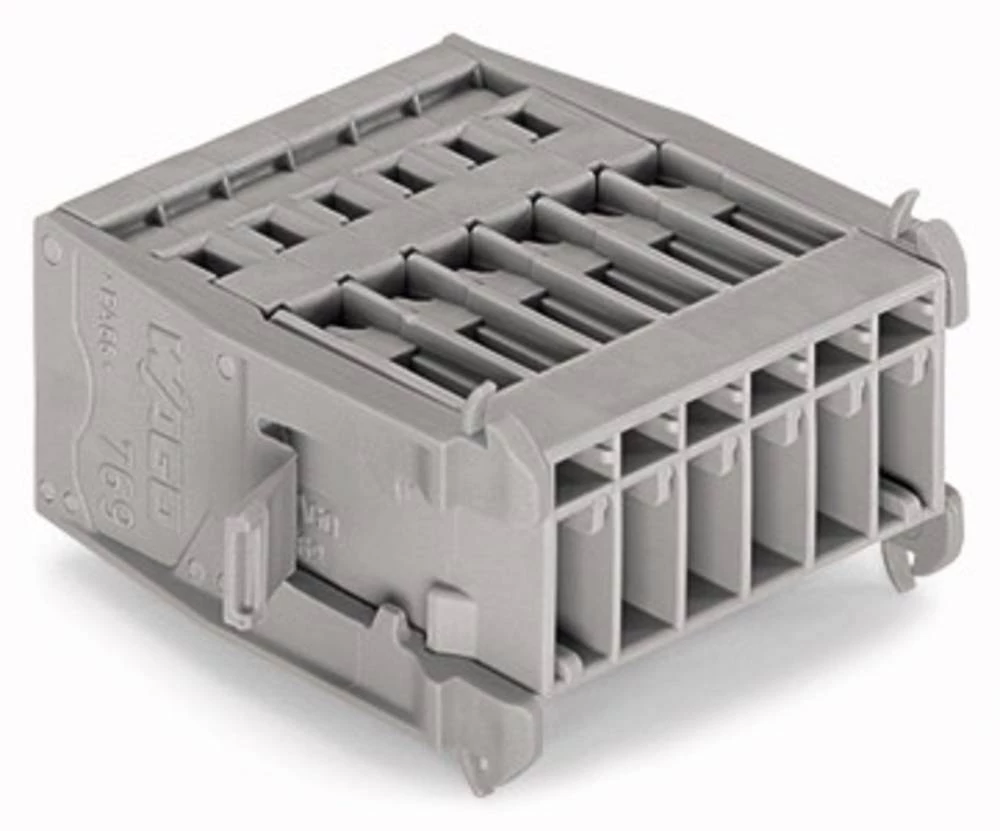

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 24.40 x 91.30 x 40.80 mm

Duljina 24.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 4 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 500 V

Niz 769

Oblikovati konektor, ravni

Posebnosti sa zatvaranjem na pritisak

Rm 5 mm

Sadržaj 10 kom.

Širina 91.30 mm

Tip 769-614/005-000

Ukupan broj polova 14

Veza opružna kopča

Visina 40.80 mm

Broj polova 25.

Dim. (Š x V x Du.) 72 x 34 x 85 mm

Dubina 85 mm

Niz CAGE CLAMP® serija 236

Pogodan za Priključni konektor s lemljenim spojem

Posebnosti s D-Sub utičnicom

Posebnosti Smjer utikača okomit

Sadržaj 1 kom

Širina 72 mm

Ukupan broj polova 25.

Veza zatezna opruga

Visina 34 mm

Izvođenje 10 VA

Ø čahure vodiča 26 mm

Primarna struja 600 A

Sekundarna struja 1A

Tip 855-301/600-1001

Veza Steckklemmen

Boja proizvođača naranča

Duljina 61 mm

Niz 281

Pogodan za 281

Sadržaj 100 kom.

Širina 2.5 mm

Težina 2.671 g

Tip 281-313

Visina 37 mm

Izvršenje spojni kabel

Težina 430 g

Tip WAGO

AWG maks. 20

AWG min. 24

Boja proizvođača Sivo

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 160 V

Niz 250

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s CAGECLAMP®

Rm 2,50 mm

Sadržaj 1 kom

Širina 31.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-412

Veza Print

Veza opružna kopča

Visina 16.70 mm

AWG maks. 20

AWG min. 24

Boja proizvođača Sivo

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 160 V

Niz 250

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s CAGECLAMP®

Rm 2,50 mm

Sadržaj 1 kom

Širina 16.70 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-403 (prikaz, ostalo).

Veza opružna kopča

Veza Print

Visina 12.00 mm

Boja proizvođača bijela

Izolacijski materijal PVC

Kontaktni materijal Mjed presvučen niklom

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Oblikovati čep, ravno

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Prikladno za (detalji) Pramenovi i žice od 0,08 - 2,5 mm²

Sadržaj 1 kom

Tip 215-611 (prikaz, ostalo).

Veza sila opruge

Veza zatezna opruga

Vrsta izolacije djelomično izolirana

Zatik Ø 4 mm
