Wago

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 20.80 x 41.55 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 320 V

Niz 231

Oblikovati čep, ravno

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 50 kom.

Širina 41.55 mm

Tip 231-2105/037-000

Ukupan broj polova 5

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 14.30 x 45.28 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Posebnosti koji se može kodirati

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 50 kom.

Širina 45.28 mm

Tip 231-306/031-000

Ukupan broj polova 6

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.30 x 47.22 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s CAGECLAMP®

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 50 kom.

Širina 47.22 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 10

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 14.30 x 116.40 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s CAGECLAMP®

Posebnosti s montažnom prirubnicom

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 10 kom.

Širina 116.40 mm

Tip 231-320/031-000

Ukupan broj polova 20

Veza opružna kopča

Visina 26.45 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12 x 30.22 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 30,22 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-534/108-000

Ukupan broj polova 4

Veza Print

Visina 12.2 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12 x 91.82 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 91,82 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-972/001-000

Ukupan broj polova 12

Veza Print

Visina 12.2 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 22.40 x 23.90 x 22.75 mm

Duljina 22.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 232

Oblikovati utičnica, kutna

Rm 5 mm

Sadržaj 100 kom.

Širina 23.90 mm

Tip 232-104/026-000

Ukupan broj polova 4

Veza opružna kopča

Visina 22.75 mm

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.60 x 51.50 x 23.25 mm

Dubina 11.6 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 232

Oblikovati Konektor, ugradnja vertikalna

Rm 5 mm

Sadržaj 50 kom.

Širina 51.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 232-140

Ukupan broj polova 10

Veza Print

Visina 23.25 mm

Boja proizvođača Svijetlo siva

Duljina 1.00 mm

Materijal kućišta poliamid

Niz 254

Sadržaj 100 kom.

Širina 15.70 mm

Tip 254-300

Visina 13.50 mm

Boja proizvođača crna

Broj polova 3.

Dubina 11.7 mm

Kodiranje A

Kontaktni materijal slitina bakra

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 250 V

Niz WINSTA MIDI

Oblikovati Konektor, ugradnja vertikalna

Sadržaj 100 kom.

Širina 27 mm

Tip 770-803

Ukupan broj polova 3.

Veza lemljenje

Visina 26 mm

Boja proizvođača Ružičasta

Broj polova 3.

Dubina 39.85 mm

Kodiranje B

Kontaktni materijal slitina bakra

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz WINSTA MINI

Oblikovati konektor, ravni

Sadržaj 50 kom.

Širina 24.2 mm

Tip 890-783

Ukupan broj polova 3.

Veza zatezna opruga

Visina 16 mm

Boja proizvođača bijela

Broj polova 3.

Dubina 26 mm

Kodiranje A

Kontaktni materijal slitina bakra

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 250 V

Niz WINSTA MIDI

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 100 kom.

Širina 27 mm

Tip 770-833/011-000

Ukupan broj polova 3.

Veza lemljenje

Visina 11.7 mm

AWG maks. 10

AWG min. 20

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 26.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 630 V

Niz 2706

Poprečni presjek fleksibilan (maks.) 6.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 6.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s CAGECLAMP®

Rm 7,50 mm

Sadržaj 25 kom.

Širina 45.00 mm

Smjer parenja Schräg zur Leiterplatte

Težina 30.866 g

Tip 2706-106

Veza opružna kopča

Veza Print

Visina 30.00 mm

Boja proizvođača Sivo

Broj polova 3.

Dubina 39.85 mm

Kodiranje B

Kontaktni materijal slitina bakra

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz WINSTA MINI

Oblikovati konektor, ravni

Sadržaj 50 kom.

Širina 24.2 mm

Tip 890-743/060-000

Ukupan broj polova 3.

Veza zatezna opruga

Visina 16 mm

Boja proizvođača bijela

Broj polova 2

Kodiranje A

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz WINSTA MINI

Ø kabela (maks.) 1.5 mm²

Ø kabela (min.) 0.25 mm²

Oblikovati konektor, ravni

Sadržaj 1 kom

Tip 890-122

Ukupan broj polova 2

Veza zatezna opruga

Boja proizvođača Sivo

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 3.

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 690 V

Niz 2022

Pogodan za 2022

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 4 mm²

Poprečni presjek krut (min.) 0.25 mm²

Sadržaj 1 kom

Širina 5.2 mm

Tip 2022-103/000-037

Boja proizvođača crna

Broj polova 2

Dužina kabela 1,00 m

Kodiranje A

Materijal (detalji) PVC

Nazivna struja 16 A

Nazivni napon 250 V

Oblikovati konektor, ravni

Sadržaj 1 kom

Tip 771-9993/106-101

Ukupan broj polova 2 + PE

Veza A utičnica

Veza B otvoreni krajevi kabela

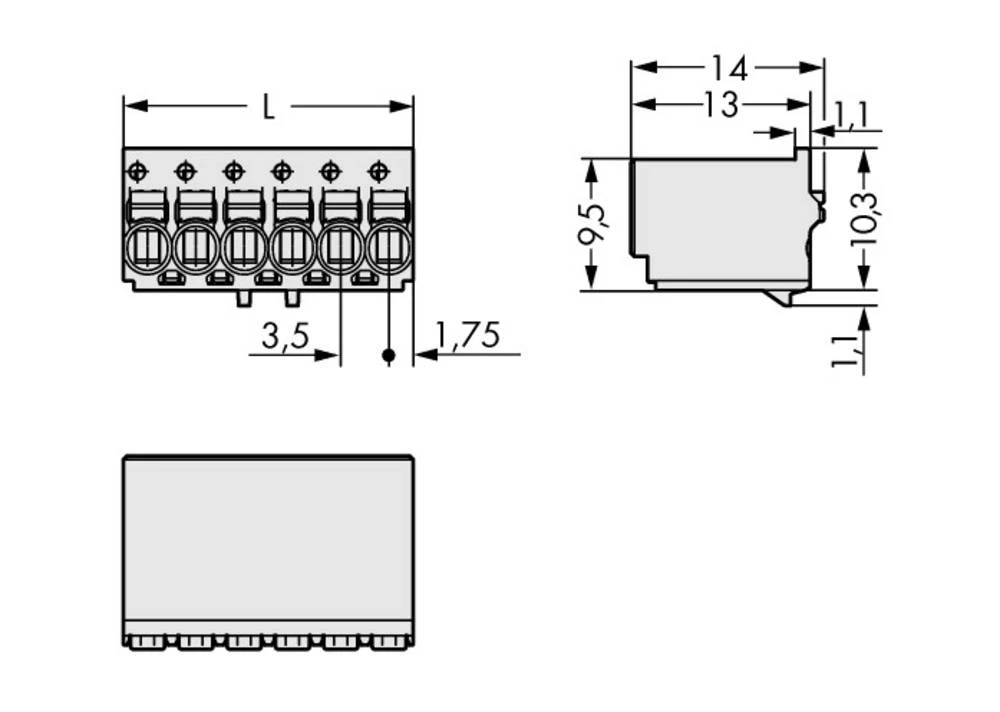

AWG maks. 14

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 11.40 x 21.00 x 14.00 mm

Duljina 11.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati Zaglavlje igle, pod kutom

Posebnosti sa držačem

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.00 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 6

Veza Print

Visina 14.00 mm

Boja proizvođača crna

Broj polova 3.

Dubina 63.6 mm

Kodiranje A

Kontaktni materijal slitina bakra

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz WINSTA MINI

Oblikovati čep, ravno

Sadržaj 50 kom.

Širina 17.9 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 3.

Veza zatezna opruga

Visina 14 mm

Boja proizvođača plava

Broj polova 5

Dubina 34.1 mm

Kodiranje I

Kontaktni materijal slitina bakra

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 400 V

Niz WINSTA MINI

Oblikovati konektor, ravni

Sadržaj 50 kom.

Širina 23.6 mm

Tip 890-1105

Ukupan broj polova 5

Veza zatezna opruga

Visina 11.7 mm

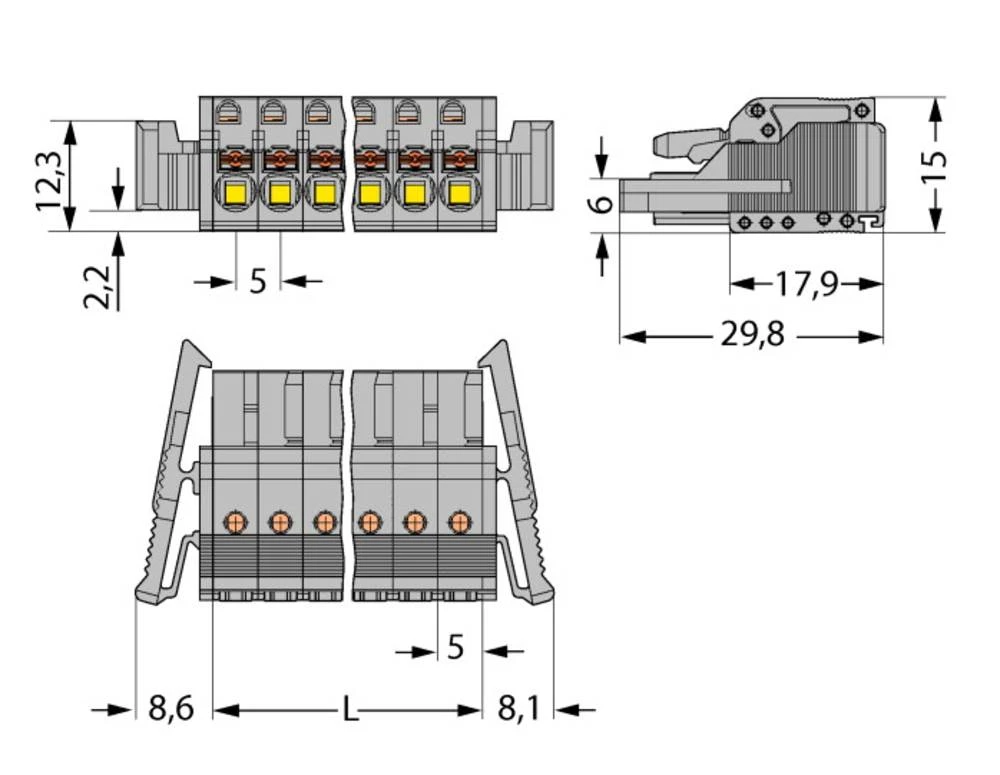

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 15.00 x 116.70 x 29.80 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 10 kom.

Širina 116.70 mm

Tip 2231-120/037-000

Ukupan broj polova 20

Veza opružna kopča

Visina 29.80 mm

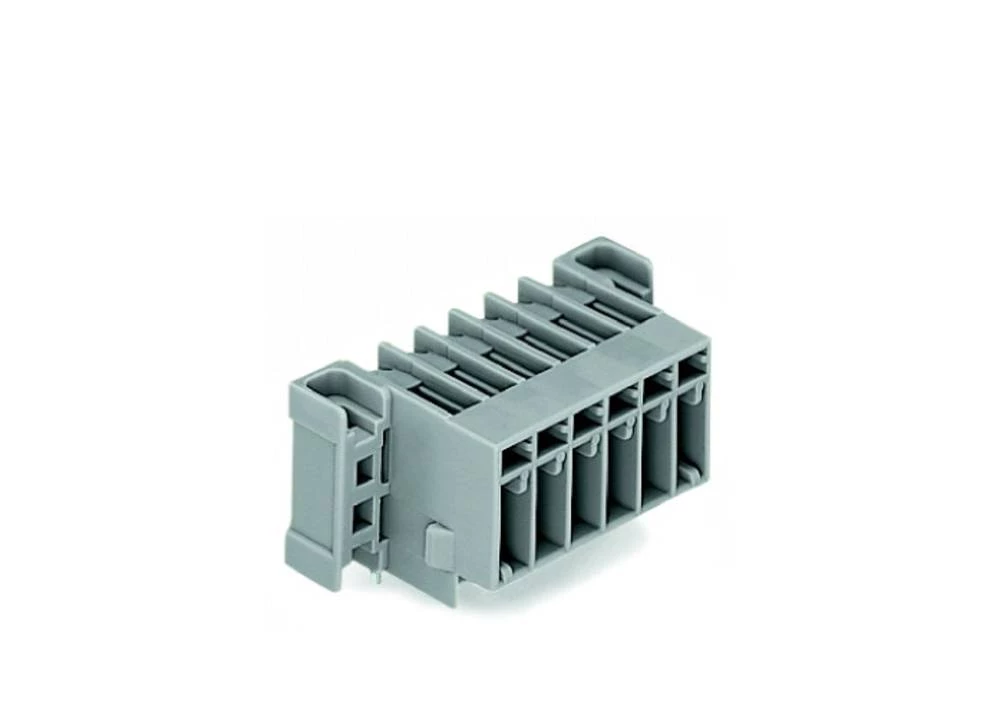

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 18.30 x 44.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 44.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 769-666/003-000

Ukupan broj polova 6

Veza Print

Visina 22.20 mm

AWG maks. 10

AWG min. 24

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 13 x 13 x 56.50 mm

Duljina 13 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.20 mm²

Popunjenost L

Sadržaj 40 kom

Širina 13 mm

Širina stezaljke 13 mm

Težina 27.36 g

Tip 282-128/281-417

Veza zatezna opruga

Visina 56.50 mm

AWG maks. 14

AWG min. 22

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.25 mm²

Popunjenost PE

Sadržaj 1 kom

Širina 4,20 mm

Širina stezaljke 4,20 mm

Težina 0.01

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Niz 224

Niz 2273

Niz 243

Niz 221

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.2 mm²

Sadržaj 1 kpl.

Veza zatezna opruga

Dim. (D x Š x V) 100 x 12 x 64 mm

Duljina 100 mm

Radni napon 24 V/DC

Širina 12 mm

Sučelja pekmez

Sučelja Profibus

Težina 51 g

Tip 750-624/000-001

Visina 64 mm

Boja proizvođača Sivo

Duljina 122 mm

Niz 282

Pogodan za 282

Sadržaj 50 kom.

Širina 1.5 mm

Težina 9.65 g
