Wago

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 18

Broj polova po redu 2

Broj redaka 9

Dim. (Š x V) 68.50 mm x 18 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s montažnom prirubnicom

Sadržaj 50 kom.

Širina 68.50 mm

Širina stezaljke 6 mm

Tip 261-109

Veza zatezna opruga

Visina 18 mm

AWG maks. 14

AWG min. 28

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 6 mm x 23.20 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost PE

Posebnosti jednostrano s tipkom

Posebnosti s montažnom prirubnicom

Sadržaj 200 kom.

Širina 6 mm

Širina stezaljke 6 mm

Tip 261-307/331-000

Veza zatezna opruga

Visina 23.20 mm

Boja proizvođača Svijetlo siva

Duljina 57.1 mm

Niz 280

Pogodan za 280

Sadržaj 100 kom.

Širina 2.5 mm

Težina 2.44 g

Tip 280-356

Visina 28 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 13.5 x 45.1 x 17.1 mm

Duljina 13.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 45.1 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 713-1430/107-000

Ukupan broj polova 20

Veza Print

Visina 17.1 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 18.80 x 36.50 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 721

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Rm 7,50 mm

Sadržaj 50 kom.

Širina 36.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 721-205/008-000

Ukupan broj polova 5

Veza opružna kopča

Visina 26.45 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12 x 23.2 x 15.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 200 kom.

Širina 23.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 721-434/001-000

Ukupan broj polova 4

Veza Print

Visina 15.2 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 27.5 x 68.2 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 68.2 mm

Tip 723-609/018-000

Ukupan broj polova 9

Veza opružna kopča

Visina 18.8 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.40 x 32.68 x 18.60 mm

Duljina 13,40 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 734

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 32.68 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 8.

Veza opružna kopča

Visina 18.60 mm

Boja proizvođača Sivo

Duljina 9.10 mm

Niz 745

Sadržaj 50 kom.

Širina 29.10 mm

Tip 745-345

Visina 23.00 mm

Boja proizvođača crna

Broj polova 5

Maksimalni presjek 0.25 mm²

Minimalni presjek 0.25 mm²

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 250 V

Oblikovati utikač, kutni

Sadržaj 5 kom.

Standardni konektor Priključci senzora

Strana priključka A M12 utikač, pod uglom

Strana priključka B konfekcioniran

Strana priključka tipa navoja M12

Tip 756-9204/050-000

Veza vijčani terminal

Vrsta zatvaranja Schraub

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 18.80 x 71.50 x 26.50 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Rm 5 mm

Sadržaj 25 kom.

Širina 71.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-114/008-000

Ukupan broj polova 14

Veza opružna kopča

Visina 26.50 mm

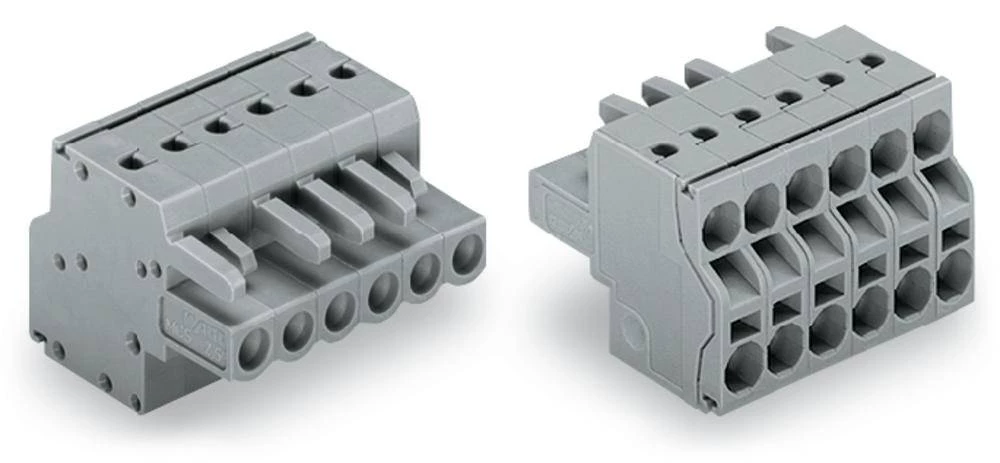

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 20.80 x 30.00 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 320 V

Niz 231

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 30.00 mm

Tip 231-2106/026-000

Ukupan broj polova 6

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 14.30 x 138.52 x 29.60 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s CAGECLAMP®

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Rm 5.08 mm

Sadržaj 10 kom.

Širina 138,52 mm

Tip 231-324/037-000

Ukupan broj polova 24

Veza opružna kopča

Visina 29.60 mm

Boja proizvođača Sivo

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 12 x 73.2 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 73.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-444/001-000

Ukupan broj polova 14

Veza Print

Visina 12.2 mm

Boja proizvođača Sivo

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 12 x 93.2 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 93.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-448/001-000

Ukupan broj polova 18

Veza Print

Visina 12.2 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 27.5 x 13.36 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 13.36 mm

Tip 231-632/018-000

Ukupan broj polova 2

Veza opružna kopča

Visina 18.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 27.5 x 65.6 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 25 kom.

Širina 65.6 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-640/019-000

Ukupan broj polova 10

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 27.5 x 114.96 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 114.96 mm

Tip 231-652

Ukupan broj polova 22

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 14.30 x 90.40 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 90.40 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 12

Veza opružna kopča

Visina 26.45 mm

Boja proizvođača crna

Broj polova 3.

Dubina 48.9 mm

Kodiranje A

Kontaktni materijal slitina bakra

Nazivna struja 25A

Nazivni napon 250 V

Oblikovati Adapter, pod uglom

Sadržaj 50 kom.

Širina 34 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 3.

Veza A utičnica

Veza B utičnica

Veza B utičnica

Visina 36.1 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 24

Broj polova po redu 4

Broj redaka 6

Dim. (D x Š x V) 76 x 76 x 22.10 mm

Duljina 76 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s montažnom prirubnicom

Sadržaj 50 kom.

Širina 76 mm

Širina stezaljke 10 mm

Težina 43.15 g

Tip 264-206

Veza zatezna opruga

Visina 22.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 6 mm x 23.20 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 500 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s montažnom prirubnicom

Posebnosti s tipkama s obje strane

Sadržaj 200 kom.

Širina 6 mm

Širina stezaljke 6 mm

Tip 261-411/341-000

Veza zatezna opruga

Visina 23.20 mm

Boja kabela crna

Broj polova 3.

Dužina kabela 1,00 m

Maksimalna temperatura -50 °C

Materijal omotača ČIST

Minimalna temperatura +90 °C

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 60 V

Oblikovati utikač, kutni

Oblikovati utičnica, kutna

Posebnosti Mogućnost povlačenja lanca

Sadržaj 10 kom.

Standardni konektor Priključci senzora

Strana priključka A M8 utičnica, kutna

Strana priključka B M8 utičnica, kutna

Strana priključka tipa navoja M8

Stupanj zaštite IP67

Tip 756-5204/030-010

Vrsta zatvaranja Schraub

Sadržaj 1 kom

Širina 59 mm

Težina 13.4 g

Tip 750-976 PROFINET RJ-45, IP20

Boja proizvođača Svijetlo siva

Broj izlaza max. 64

Broj ulaza maks. 64

Dim. (D x Š x V) 100 x 50.5 x 71.1 mm

Duljina 100 mm

Niz ethernet

Radni napon 24 V/DC

Širina 50.5 mm

Sučelja DeviceNet

Težina 200 g

Tip DeviceNet

Visina 71.1 mm

Vrsta montaže Montažna letvica DIN 35

Zaslon Ne
