Wago

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 14.30 x 59.80 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s montažnom prirubnicom

Rm 7,50 mm

Sadržaj 25 kom.

Širina 59.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

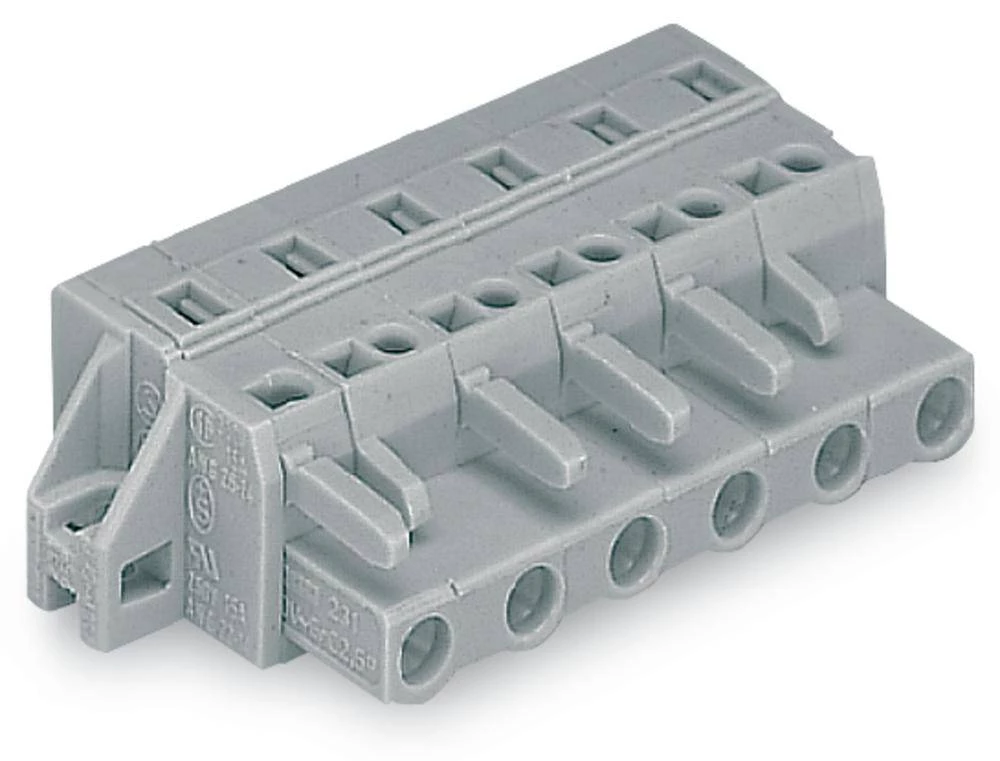

Tip 231-207/031-000

Ukupan broj polova 7

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 18.80 x 66.50 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 25 kom.

Širina 66.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-209/008-000

Ukupan broj polova 9

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 14.30 x 79.80 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 25 kom.

Širina 79.80 mm

Tip 231-209/027-000

Ukupan broj polova 9

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 14.30 x 81.60 x 29.60 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 25 kom.

Širina 81.60 mm

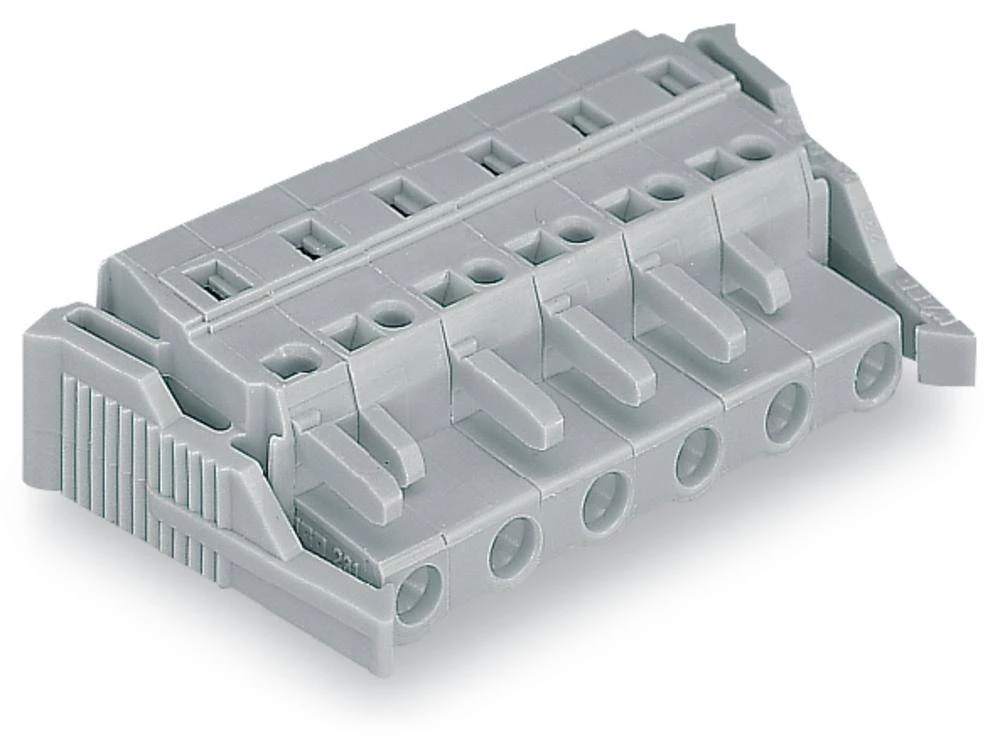

Tip 231-209/037-000

Ukupan broj polova 9

Veza opružna kopča

Visina 29.60 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.30 x 87.30 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 25 kom.

Širina 87.30 mm

Tip 231-210/027-000

Ukupan broj polova 10

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.30 x 89.10 x 29.60 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 25 kom.

Širina 89.10 mm

Tip 231-210/037-000

Ukupan broj polova 10

Veza opružna kopča

Visina 29.60 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 18.80 x 81.50 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 25 kom.

Širina 81.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-211/008-000

Ukupan broj polova 11

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 14.30 x 94.80 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 10 kom.

Širina 94.80 mm

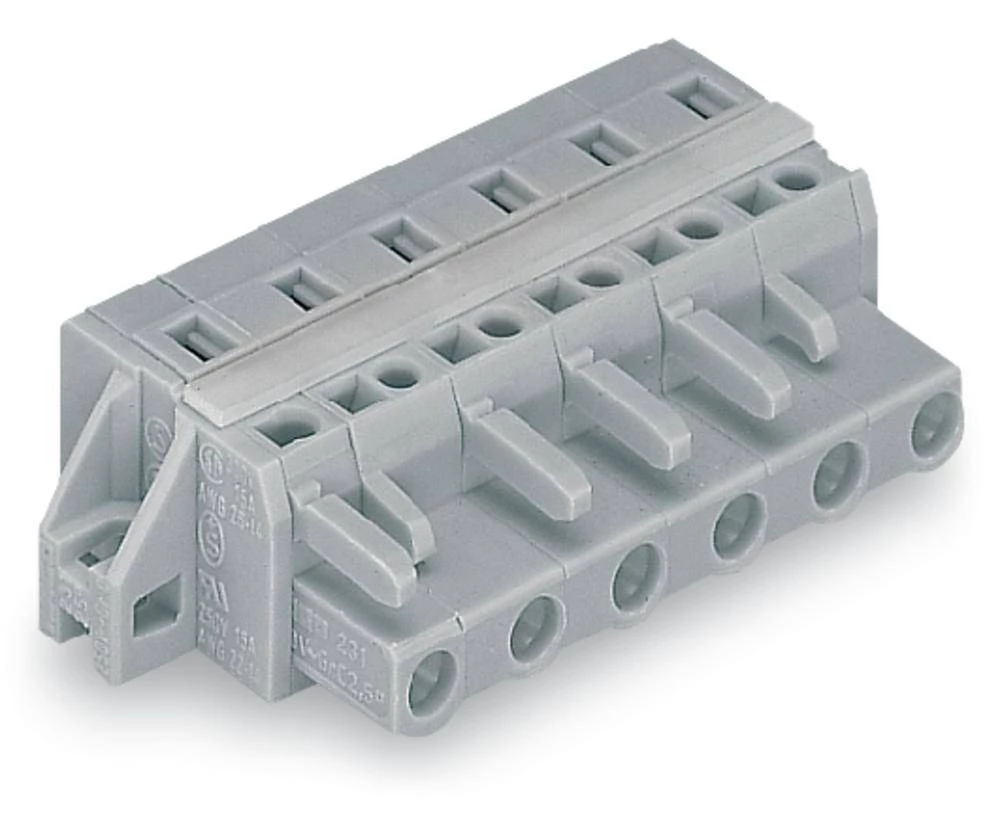

Tip 231-211/027-000

Ukupan broj polova 11

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 14.30 x 89.80 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s montažnom prirubnicom

Rm 7,50 mm

Sadržaj 10 kom.

Širina 89.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-211/031-000

Ukupan broj polova 11

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 14.30 x 96.60 x 29.60 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 10 kom.

Širina 96.60 mm

Tip 231-211/037-000

Ukupan broj polova 11

Veza opružna kopča

Visina 29.60 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 14.30 x 102.30 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 10 kom.

Širina 102.30 mm

Tip 231-212/027-000

Ukupan broj polova 12

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 14.30 x 104.80 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s montažnom prirubnicom

Rm 7,50 mm

Sadržaj 10 kom.

Širina 104.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-213/031-000

Ukupan broj polova 13

Veza opružna kopča

Visina 26.45 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.4 x 15.5 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 200 kom.

Širina 15.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-262/001-000

Ukupan broj polova 2

Veza Print

Visina 17 mm

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 8.4 x 30.5 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 100 kom.

Širina 30.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-264/001-000

Ukupan broj polova 4

Veza Print

Visina 17 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova 11

Broj polova po redu 11

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Niz 231

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 25 kom.

Širina 71.08 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

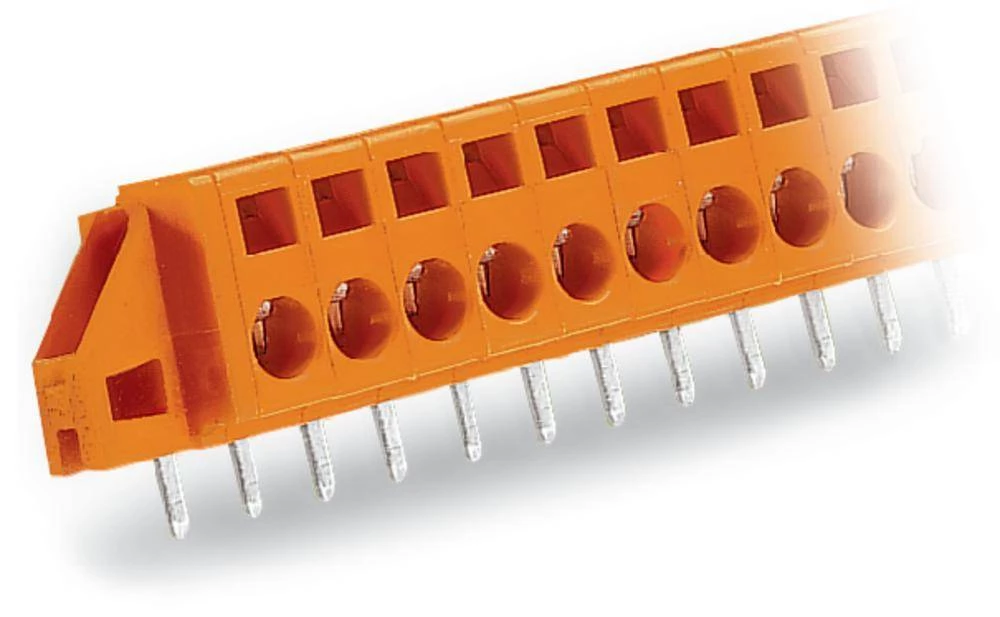

Tip 231-641/017-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 27.5 x 59.08 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 25 kom.

Širina 59.08 mm

Tip 231-641/018-000

Ukupan broj polova 11

Veza opružna kopča

Visina 18.8 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova 11

Broj polova po redu 11

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Niz 231

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 25 kom.

Širina 71.08 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-641/023-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Niz 231

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 25 kom.

Širina 76.16 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

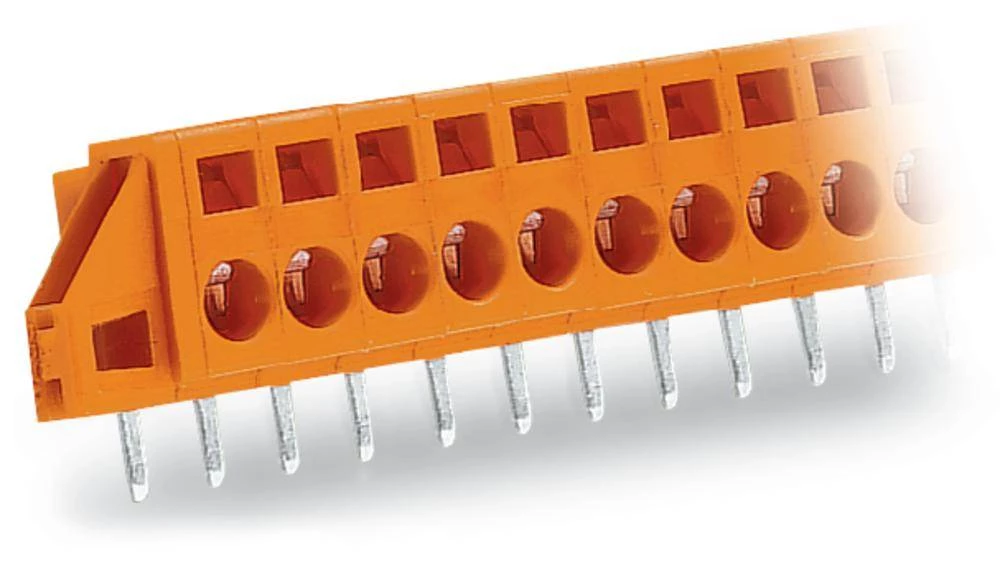

Tip 231-642/023-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 27.5 x 81.96 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 25 kom.

Širina 81.96 mm

Tip 231-642/129-000

Ukupan broj polova 12

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 27.5 x 92.12 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 25 kom.

Širina 92,12 mm

Tip 231-644/129-000

Ukupan broj polova 14

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 27.5 x 97.2 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 97.2 mm

Tip 231-645/114-000

Ukupan broj polova 15

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

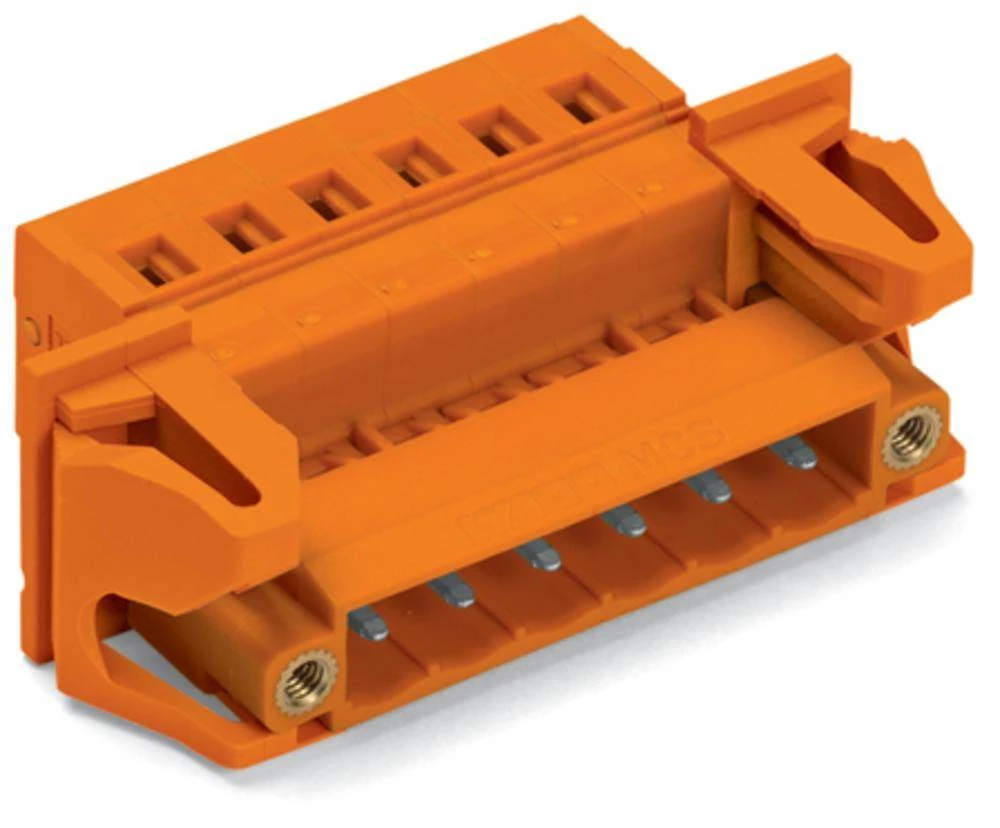

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 27.5 x 97.2 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 97.2 mm

Tip 231-645/129-000

Ukupan broj polova 15

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 27.5 x 89.56 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 25 kom.

Širina 89.56 mm

Tip 231-647

Ukupan broj polova 17

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 27.5 x 89.56 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 25 kom.

Širina 89.56 mm

Tip 231-647/018-000

Ukupan broj polova 17

Veza opružna kopča

Visina 18.8 mm
