Wago

AWG maks. 10

AWG min. 24

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 27.50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 1000 V

Niz 745

Poprečni presjek fleksibilan (maks.) 6.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 6.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 10 mm

Sadržaj 32 kom.

Širina 59.10 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-356

Veza Print

Veza opružna kopča

Visina 29.10 mm

AWG maks. 10

AWG min. 24

Boja proizvođača Sivo

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 27.50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 1000 V

Niz 745

Poprečni presjek fleksibilan (maks.) 6.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 6.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 10 mm

Sadržaj 24 kom.

Širina 79.10 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-358

Veza Print

Veza opružna kopča

Visina 29.10 mm

AWG maks. 10

AWG min. 24

Boja proizvođača Sivo

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 27.50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 1000 V

Niz 745

Poprečni presjek fleksibilan (maks.) 6.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 6.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 10 mm

Sadržaj 16 sati

Širina 119.10 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-362

Veza Print

Veza opružna kopča

Visina 29.10 mm

Boja proizvođača Sivo

Dubina 26.45 mm

Kontaktni materijal Cu legura, pokositrena

Niz 745

Sadržaj 200 kom.

Širina 25 mm

Težina 11.315 g

Tip 745-380

Visina 20.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 6,50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 745

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 200 kom.

Širina 23.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-3801

Veza Print

Veza opružna kopča

Visina 19.40 mm

AWG maks. 12

AWG min. 28

Boja proizvođača plava

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 6,50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 745

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 200 kom.

Širina 23.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-3804

Veza Print

Veza opružna kopča

Visina 19.40 mm

Boja proizvođača Bakar

Kontaktni materijal Cu legura, pokositrena

Niz 745

Sadržaj 250 kom

Tip 745-382

Boja proizvođača Bakar

Kontaktni materijal Cu legura, pokositrena

Niz 745

Sadržaj 250 kom

Tip 745-383

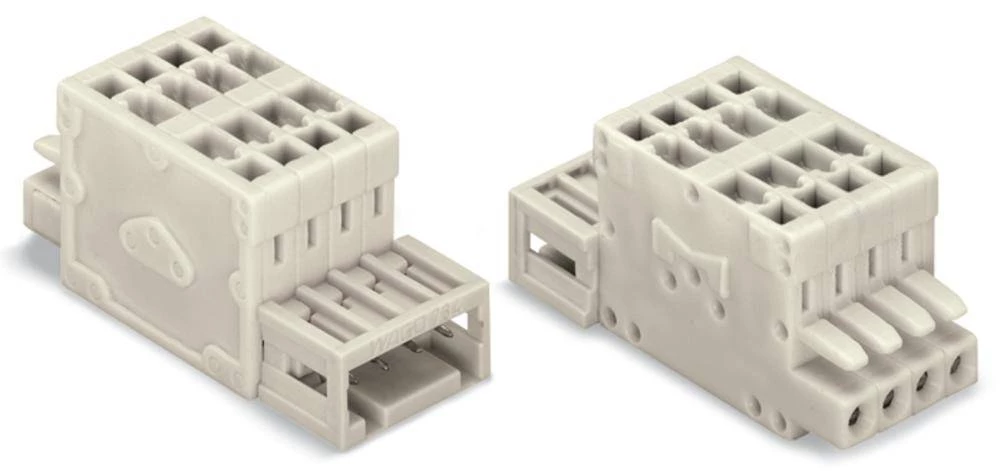

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 40.9 x 44.85 x 18.5 mm

Duljina 40.9 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Rm 3,50 mm

Sadržaj 25 kom.

Širina 44.85 mm

Tip 734-372

Ukupan broj polova 12

Veza opružna kopča

Visina 18.5 mm

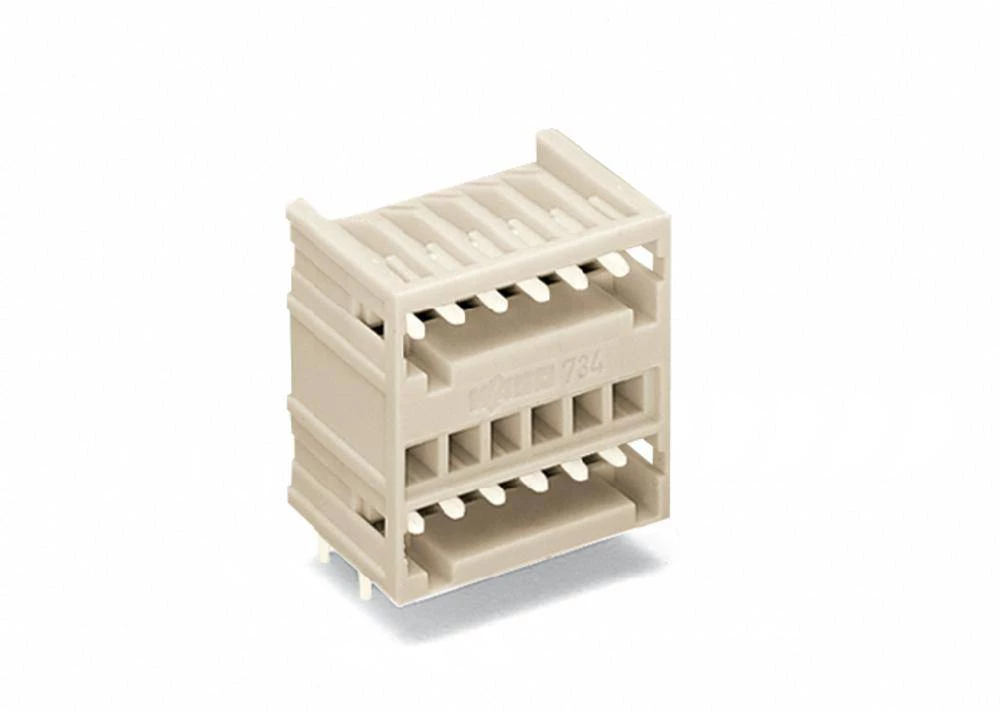

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 16.8 x 9.4 x 26.6 mm

Duljina 16.8 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 9.4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-402

Ukupan broj polova 4

Veza Print

Visina 26.6 mm

Boja proizvođača Svijetlo siva

Dubina 32.7 mm

Niz 2140

Rm 3.5 mm

Sadržaj 50 kom.

Širina 10 mm

Tip 734-602

Ukupan broj polova 2

Visina 14.4 mm

Boja proizvođača Svijetlo siva

Dubina 32.7 mm

Niz 2140

Rm 3.5 mm

Sadržaj 25 kom.

Širina 13.5 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 3.

Visina 14.4 mm

Boja proizvođača naranča

Dubina 32.7 mm

Niz 2140

Rm 3.81 mm

Sadržaj 50 kom.

Širina 10.6 mm

Tip 734-632

Ukupan broj polova 2

Visina 14.4 mm

Boja proizvođača naranča

Dubina 32.7 mm

Niz 2140

Rm 3.81 mm

Sadržaj 25 kom.

Širina 14.4 mm

Tip 734-633

Ukupan broj polova 3.

Visina 14.4 mm

Boja proizvođača naranča

Dubina 32.7 mm

Niz 2140

Rm 3.81 mm

Sadržaj 25 kom.

Širina 18.2 mm

Tip 734-634

Ukupan broj polova 4

Visina 14.4 mm

Boja proizvođača naranča

Dubina 33.7 mm

Niz 2140

Rm 3.81 mm

Sadržaj 25 kom.

Širina 25.9 mm

Tip 734-636

Ukupan broj polova 6

Visina 14.4 mm

AWG maks. 16

AWG min. 20

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 7.62 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 735

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 3.81 mm

Sadržaj 660 kom

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip 735-122

Veza opružna kopča

Veza Print

Visina 10.80 mm

AWG maks. 16

AWG min. 20

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10.80 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 630 V

Niz 735

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 3.81 mm

Sadržaj 440 kom

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip 735-123/001-000

Veza opružna kopča

Veza Print

Visina 11.43 mm

AWG maks. 16

AWG min. 20

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 735

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 5 mm

Sadržaj 500 sati

Širina 19.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip 735-302

Veza opružna kopča

Veza Print

Visina 10.80 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 8.

Broj polova po redu 4

Broj redaka 2

Duljina 21.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 736

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 84 sata

Širina 30.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 736-204

Veza Print

Veza opružna kopča

Visina 21.00 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 16

Broj polova po redu 8.

Broj redaka 2

Duljina 21.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 736

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 42 sata

Širina 41.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip 736-208

Veza Print

Veza opružna kopča

Visina 30.50 mm

AWG maks. 6

AWG min. 24

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 33.40 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 745

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 10 mm

Sadržaj 24 kom.

Širina 41.70 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-504/006-000

Veza Print

Veza opružna kopča

Visina 33.50 mm

Boja proizvođača Sivo

Duljina 10.50 mm

Niz 745

Sadržaj 50 kom.

Širina 33.40 mm

Tip 745-540

Visina 27.00 mm

Boja proizvođača Sivo

Duljina 10.50 mm

Niz 745

Sadržaj 50 kom.

Širina 33.40 mm

Tip 745-545

Visina 27.00 mm

Boja proizvođača Bakar

Kontaktni materijal Cu legura, pokositrena

Niz 745

Sadržaj 400 kom

Tip 745-582

Boja proizvođača Bakar

Kontaktni materijal Cu legura, pokositrena

Niz 745

Sadržaj 300 kom

Tip 745-583

AWG maks. 6

AWG min. 24

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 26.70 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 1000 V

Niz 745

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 15 mm

Sadržaj 36 sati

Širina 33.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-602/006-000

Veza Print

Veza opružna kopča

Visina 33.40 mm

AWG maks. 6

AWG min. 24

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 33.40 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 1000 V

Niz 745

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 15 mm

Sadržaj 16 sati

Širina 56.70 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-604/006-000

Veza Print

Veza opružna kopča

Visina 33.50 mm

AWG maks. 6

AWG min. 24

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 33.40 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 630 V

Niz 745

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 15 mm

Sadržaj 16 sati

Širina 76.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip 745-604/011-000

Veza Print

Veza opružna kopča

Visina 33.50 mm

Boja proizvođača Bakar

Kontaktni materijal Cu legura, pokositrena

Niz 745

Sadržaj 200 kom.

Tip 745-632
