Wago

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 27.5 x 49.8 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 49.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 723-605/019-000

Ukupan broj polova 5

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 27.5 x 45.7 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 45.7 mm

Tip 723-606

Ukupan broj polova 6

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 27.5 x 53.2 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 53.2 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 7

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 500 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Tip 723-607/000-034

Ukupan broj polova 7

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.5 x 60.7 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 60.7 mm

Tip 723-608

Ukupan broj polova 8.

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.5 x 68.2 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 68.2 mm

Tip 723-609

Ukupan broj polova 8.

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 27.5 x 68.2 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 68.2 mm

Tip 723-609/018-000

Ukupan broj polova 9

Veza opružna kopča

Visina 18.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 27.5 x 75.7 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 75.7 mm

Tip 723-610

Ukupan broj polova 10

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 27.5 x 102.3 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2080

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 10 kom.

Širina 102.3 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 723-612/019-000

Ukupan broj polova 12

Veza opružna kopča

Visina 14.3 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 14.30 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 731

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 25 kom.

Širina 60.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 731-139/048-000

Veza Wire-Wrap

Veza opružna kopča

Visina 15.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 11

Broj polova po redu 11

Broj redaka 1

Duljina 14.30 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 731

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 10 kom.

Širina 70.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 731-141/048-000

Veza Wire-Wrap

Veza opružna kopča

Visina 15.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 14.30 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 731

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 10 kom.

Širina 75.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 731-142/048-000

Veza Wire-Wrap

Veza opružna kopča

Visina 15.50 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 13.10 x 29.80 x 23.00 mm

Duljina 13.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 731

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 29.80 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 3.

Veza opružna kopča

Visina 23.00 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 19.90 x 22.75 x 22.40 mm

Duljina 19.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati utičnica, kutna

Rm 5 mm

Sadržaj 100 kom.

Širina 22.75 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 4

Veza opružna kopča

Visina 22.40 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 19.90 x 27.40 x 22.75 mm

Duljina 19.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati utičnica, kutna

Rm 5 mm

Sadržaj 100 kom.

Širina 27.40 mm

Tip 722-205/026-000

Ukupan broj polova 5

Veza opružna kopča

Visina 22.75 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 19.90 x 32.40 x 22.75 mm

Duljina 19.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati utičnica, kutna

Rm 5 mm

Sadržaj 50 kom.

Širina 32.40 mm

Tip 722-206/026-000

Ukupan broj polova 6

Veza opružna kopča

Visina 22.75 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 19.90 x 42.40 x 22.75 mm

Duljina 19.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati utičnica, kutna

Rm 5 mm

Sadržaj 25 kom.

Širina 42.40 mm

Tip 722-208/026-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 22.75 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 16.60 x 24.80 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 250 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 100 kom.

Širina 24.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-232/031-000

Ukupan broj polova 2

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 16.50 x 18.25 x 16.60 mm

Dubina 18.25 mm

Duljina 16.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Rm 5 mm

Sadržaj 100 kom.

Širina 18.25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-233

Ukupan broj polova 3.

Veza Print

Visina 16.60 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 16.60 x 44.80 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 44.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-236/031-000

Ukupan broj polova 6

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 16.60 x 41.50 x 18.25 mm

Dubina 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Rm 5 mm

Sadržaj 50 kom.

Širina 41.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

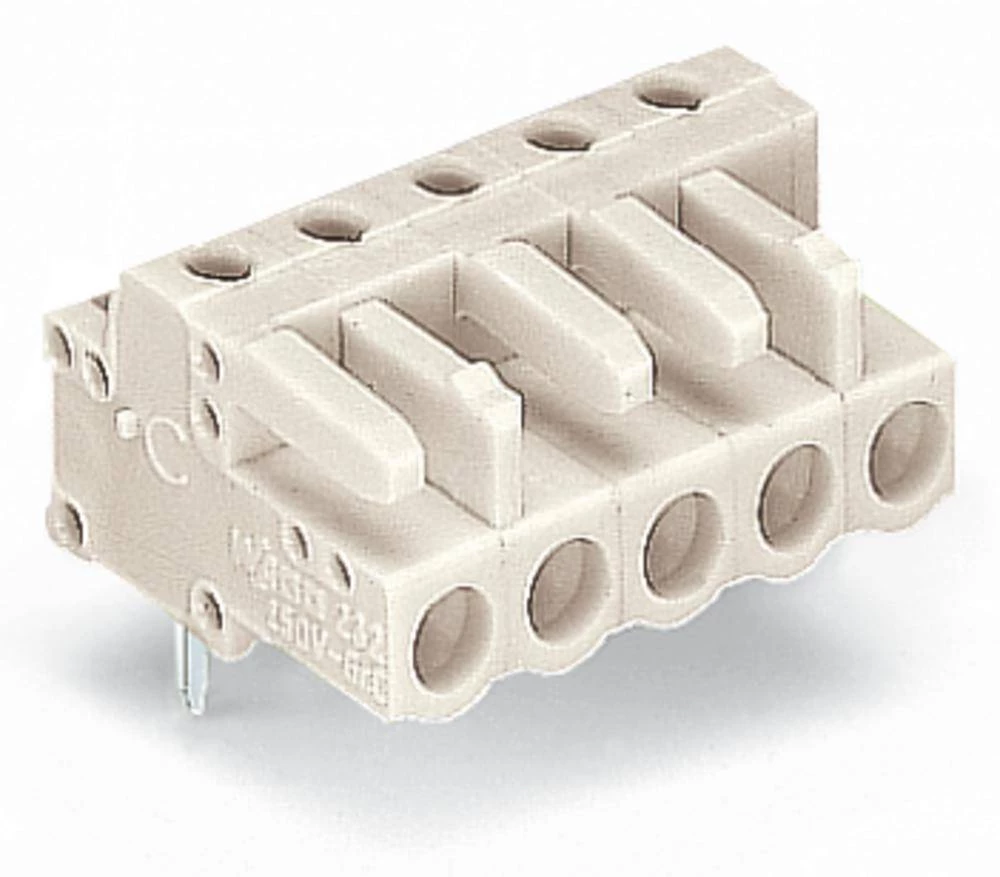

Tip 722-238

Ukupan broj polova 8.

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 16.60 x 71.50 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Rm 5 mm

Sadržaj 25 kom.

Širina 71.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-244

Ukupan broj polova 14

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.60 x 34.80 x 23.25 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 7,50 mm

Sadržaj 50 kom.

Širina 34.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip 722-733/031-000

Ukupan broj polova 3.

Veza Print

Visina 23.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 11.60 x 51.50 x 23.25 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja vertikalna

Rm 7,50 mm

Sadržaj 50 kom.

Širina 51.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 7

Veza Print

Visina 23.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 11.60 x 59.00 x 23.25 mm

Dubina 11.6 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja vertikalna

Rm 7,50 mm

Sadržaj 25 kom.

Širina 59.00 mm

Smjer parenja Okomito na tiskanu ploču

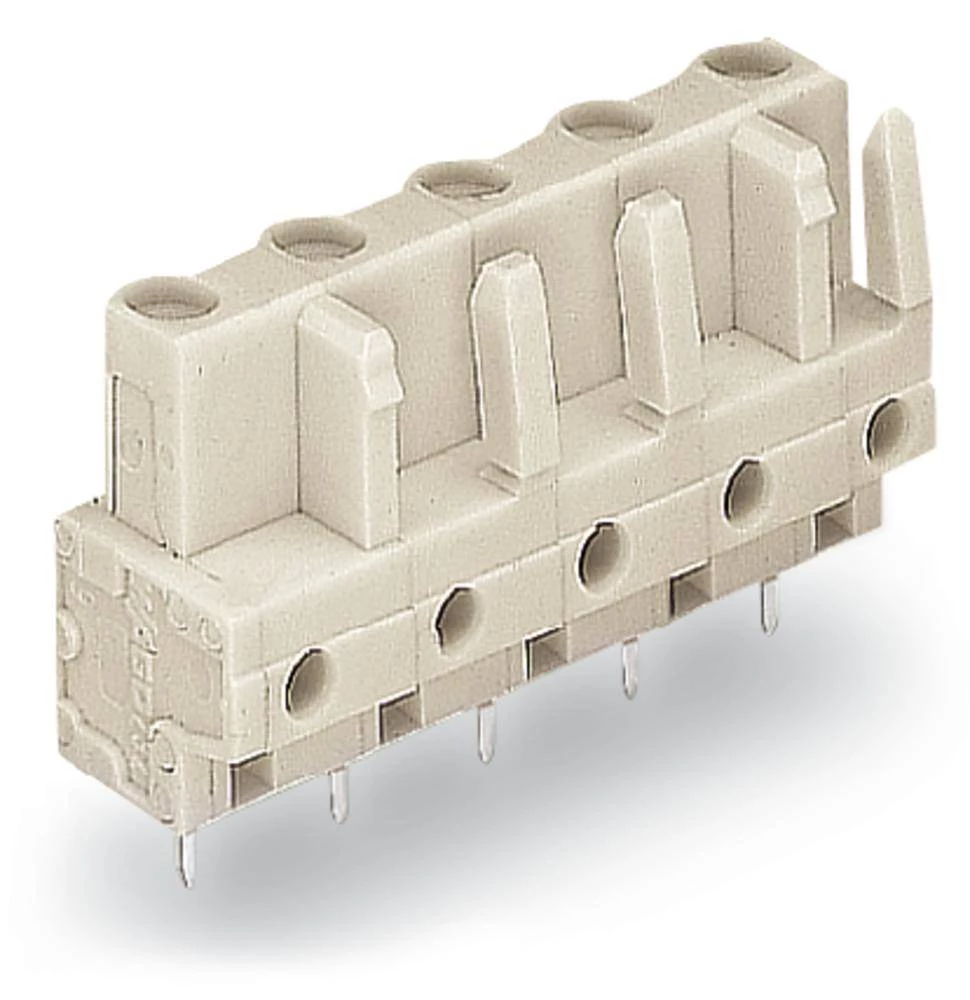

Tip 722-738

Ukupan broj polova 8.

Veza Print

Visina 23.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 11.60 x 89.00 x 23.25 mm

Dubina 11.6 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja vertikalna

Rm 7,50 mm

Sadržaj 25 kom.

Širina 89.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip 722-742

Ukupan broj polova 12

Veza Print

Visina 23.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 16.60 x 21.50 x 18.25 mm

Dubina 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Rm 7,50 mm

Sadržaj 100 kom.

Širina 21.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-833

Ukupan broj polova 3.

Veza Print

Visina 18.25 mm
