Wago

AWG maks. 20

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 20.3 x 20 x 11.8 mm

Duljina 20.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 0.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 2,50 mm

Sadržaj 100 kom.

Širina 20 mm

Tip 733-207/033-000

Ukupan broj polova 7

Veza opružna kopča

Visina 11.8 mm

AWG maks. 20

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 20.3 x 27.5 x 11.8 mm

Duljina 20.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 0.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 2,50 mm

Sadržaj 50 kom.

Širina 27.5 mm

Tip 733-210/034-000

Ukupan broj polova 10

Veza opružna kopča

Visina 11.8 mm

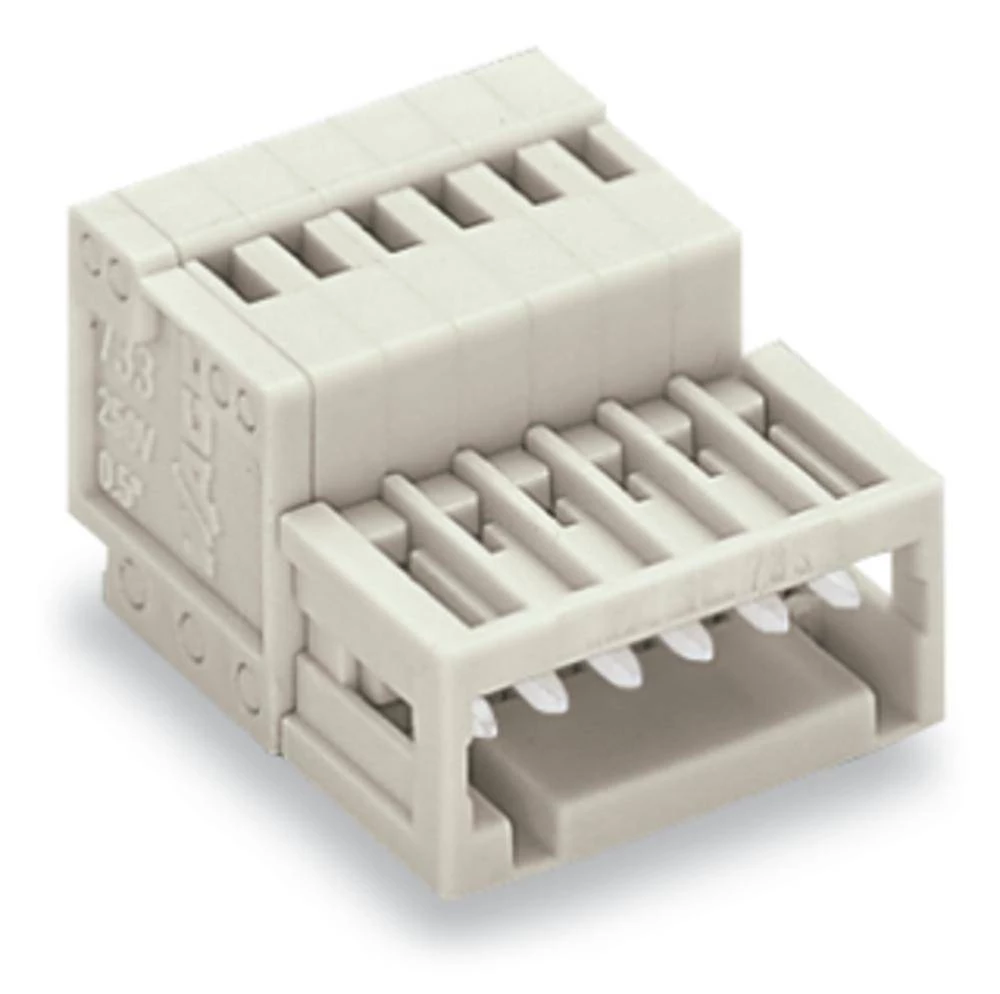

AWG maks. 20

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 20.3 x 32.5 x 11.8 mm

Duljina 20.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 0.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 2,50 mm

Sadržaj 25 kom.

Širina 32.5 mm

Tip 733-212/034-000

Ukupan broj polova 12

Veza opružna kopča

Visina 11.8 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 10.3 x 40.9 x 10.9 mm

Duljina 10.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 40.9 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-171/105-604

Ukupan broj polova 11

Veza Print

Visina 10.9 mm

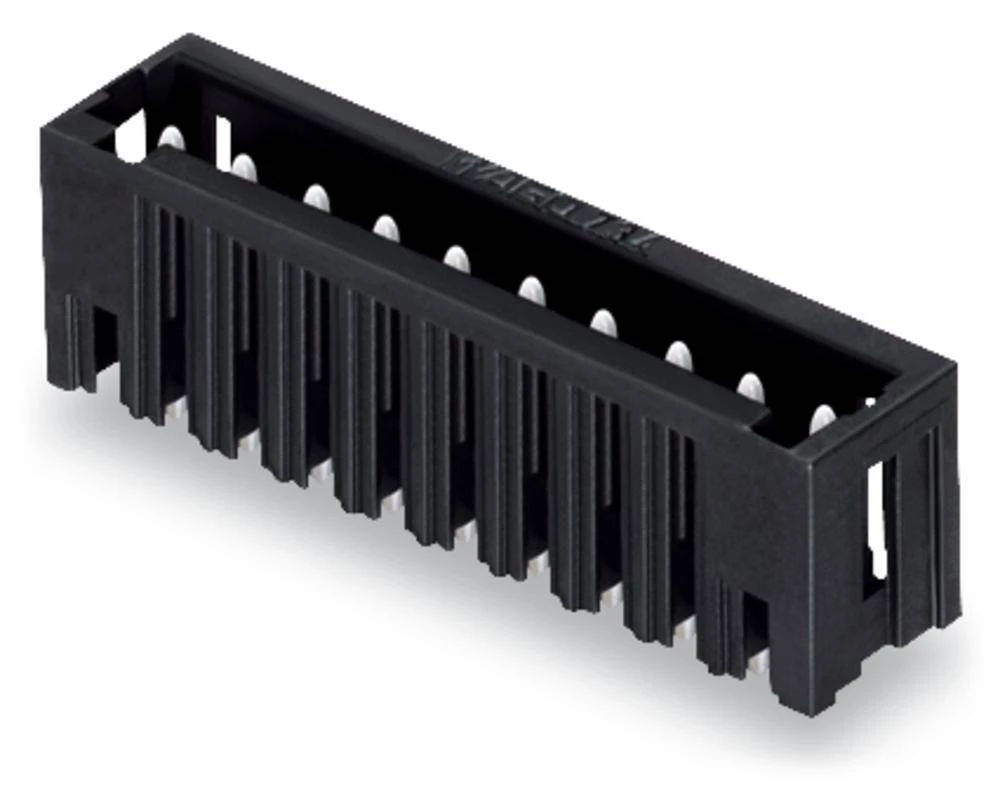

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 8.5 x 40.19 x 12.7 mm

Duljina 8.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 100 kom.

Širina 40.19 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-240/105-604

Ukupan broj polova 10

Veza Print

Visina 12,7 mm

Boja proizvođača crna

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 13.3 x 67.6 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 67.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1477/037-000

Ukupan broj polova 34

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 18

Broj redaka 2

Dim. (D x Š x V) 13.3 x 64.5 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 64.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1478

Ukupan broj polova 36

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 18

Broj redaka 2

Dim. (D x Š x V) 13.3 x 71.1 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 71.1 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1478/037-000

Ukupan broj polova 36

Veza Print

Visina 17.3 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 11.4 x 28.2 x 17 mm

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 200 kom.

Širina 28.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 721-165/001-040

Ukupan broj polova 5

Veza Print

Visina 17 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 11.4 x 48.2 x 17 mm

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 48.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 721-169/001-000

Ukupan broj polova 9

Veza Print

Visina 17 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Smjer parenja Okomito na tiskanu ploču

Tip 721-171/046-000

Ukupan broj polova 11

Veza Print

Visina 17 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 11.4 x 68.2 x 17 mm

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 68.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 721-173/001-000

Ukupan broj polova 13

Veza Print

Visina 17 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 20

Broj redaka 1

Duljina 11.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz 2060

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Smjer parenja Okomito na tiskanu ploču

Tip 721-180/046-000

Ukupan broj polova 20

Veza Print

Visina 17 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 20.80 x 61.45 x 50.00 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Širina 61.45 mm

Tip 721-2110/026-000/135-000

Ukupan broj polova 10

Veza opružna kopča

Visina 50.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 20.80 x 66.55 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 25 kom.

Širina 66.55 mm

Tip 721-2110/037-000

Ukupan broj polova 10

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 20.80 x 55.00 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 55.00 mm

Tip 721-2111/026-000

Ukupan broj polova 11

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 20.80 x 65.00 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 65.00 mm

Tip 721-2113/026-000

Ukupan broj polova 13

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 20.80 x 81.55 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 25 kom.

Širina 81.55 mm

Tip 721-2113/037-000

Ukupan broj polova 13

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 20.80 x 70.00 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 70.00 mm

Tip 721-2114/026-000

Ukupan broj polova 14

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 20.80 x 91.55 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 10 kom.

Širina 91.55 mm

Tip 721-2115/037-000

Ukupan broj polova 15

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 20.80 x 80.00 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 80.00 mm

Tip 721-2116/026-000

Ukupan broj polova 16

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 20.80 x 96.55 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 721

Oblikovati konektor, ravni

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 10 kom.

Širina 96.55 mm

Tip 721-2116/037-000

Ukupan broj polova 16

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.50 x 26.45 x 20.80 mm

Duljina 12,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 721

Oblikovati konektor, ravni

Rm 7,50 mm

Sadržaj 100 kom.

Širina 26.45 mm

Tip 721-2202/026-000

Ukupan broj polova 2

Veza opružna kopča

Visina 20.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 20.80 x 29.80 x 29.50 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 721

Oblikovati konektor, ravni

Rm 7,50 mm

Sadržaj 50 kom.

Širina 29.80 mm

Tip 721-2202/037-000

Ukupan broj polova 2

Veza opružna kopča

Visina 29.50 mm
