Wago

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.40 x 53.80 x 18.60 mm

Duljina 13,40 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 734

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 25 kom.

Širina 53.80 mm

Tip 734-112/037-047/034-000

Ukupan broj polova 12

Veza opružna kopča

Visina 18.60 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.40 x 51.50 x 18.60 mm

Duljina 13,40 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 734

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 51.50 mm

Tip 734-112/107-000

Ukupan broj polova 12

Veza opružna kopča

Visina 18.60 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 13.40 x 47.70 x 18.60 mm

Duljina 13,40 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 734

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 47.70 mm

Tip 734-113

Ukupan broj polova 13

Veza opružna kopča

Visina 18.60 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 13.40 x 51.20 x 18.60 mm

Duljina 13,40 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 734

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 51.20 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 14

Veza opružna kopča

Visina 18.60 mm

Boja proizvođača Svijetlo siva

Duljina 25.00 mm

Niz 734

Sadržaj 100 kom.

Širina 25.00 mm

Tip 734-129

Visina 25.00 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 8.5 x 16.4 x 12.7 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 200 kom.

Širina 16.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-134/108-000

Ukupan broj polova 4

Veza Print

Visina 12,7 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 8.5 x 19.9 x 12.7 mm

Duljina 8.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 200 kom.

Širina 19.9 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-135/105-604/997-405

Ukupan broj polova 5

Veza Print

Visina 12,7 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 8.5 x 23.4 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 23.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 6

Veza Print

Visina 14.8 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 8.5 x 23.4 x 12.7 mm

Duljina 8.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 23.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 6

Veza Print

Visina 12,7 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 8.5 x 30.5 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 30.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-136/108-000

Ukupan broj polova 6

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 8.5 x 26.9 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 26.9 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-137

Ukupan broj polova 7

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.5 x 30.4 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 30.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 8.

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 8.5 x 41 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 41 mm

Smjer parenja Okomito na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 9

Veza Print

Visina 14.8 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.3 x 9.4 x 10.9 mm

Duljina 10.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 280 kom

Širina 9.4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-162/105-604/997-405

Ukupan broj polova 2

Veza Print

Visina 10.9 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 10.3 x 16.4 x 12.3 mm

Duljina 10.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 200 kom.

Širina 16.4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-164

Ukupan broj polova 4

Veza Print

Visina 12.3 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10.3 x 19.9 x 10.9 mm

Duljina 10.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 280 kom

Širina 19.9 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-165/105-604/997-405

Ukupan broj polova 5

Veza Print

Visina 10.9 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10.3 x 23.4 x 12.3 mm

Duljina 10.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 23.4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-166

Ukupan broj polova 5

Veza Print

Visina 12.3 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10.3 x 23.4 x 10.9 mm

Duljina 10.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 23.4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 6

Veza Print

Visina 10.9 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 10.3 x 72.5 x 12.3 mm

Duljina 10.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 72.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-178/108-000

Ukupan broj polova 18

Veza Print

Visina 12.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 27.5 x 64.8 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 64.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 731-607/019-000

Ukupan broj polova 7

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.5 x 60.7 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 60.7 mm

Tip 731-608

Ukupan broj polova 8.

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.5 x 60.7 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 60.7 mm

Tip 731-608/018-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 18.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 27.5 x 87.3 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 87.3 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

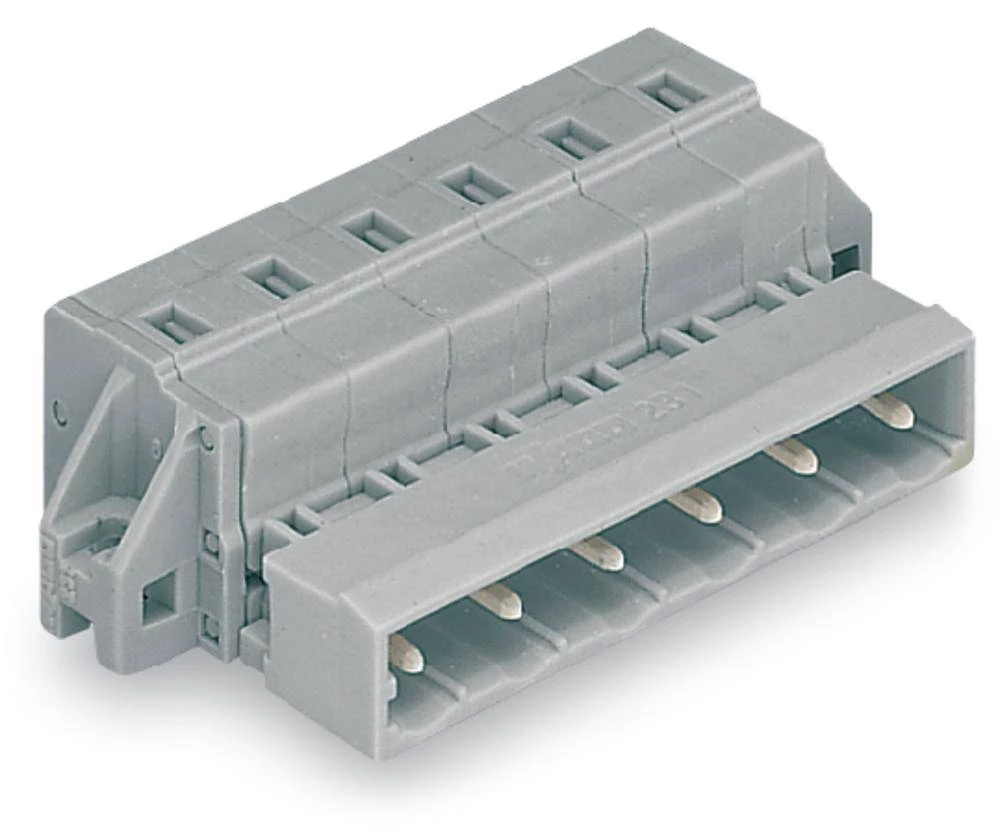

Tip 731-610/019-000

Ukupan broj polova 10

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 27.5 x 93.5 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 10 kom.

Širina 93.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 731-610/114-000

Ukupan broj polova 10

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 27.5 x 90.7 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 90.7 mm

Tip 731-612

Ukupan broj polova 12

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 27.5 x 98.2 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 10 kom.

Širina 98.2 mm

Tip 731-613

Ukupan broj polova 13

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 27.5 x 109.8 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 10 kom.

Širina 109.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 731-613/019-000

Ukupan broj polova 13

Veza opružna kopča

Visina 14.3 mm
