Analogni ugradbeni mjerni uređaji

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 60 mm x 46 mm

Dubina ugradnje 22.3 mm

Funkcija mjerenja DC napon

Raspon mjerenja 15 V

Raspon mjerenja (maks.) 15 V

Raspon mjerenja (min.) 0 V

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 60 mm

Težina 44 g

Tip AM-60X46/15V/DC

Tip instrumenta Pokretna zavojnica

Visina 46 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 60 mm x 46 mm

Dubina ugradnje 22.3 mm

Funkcija mjerenja DC napon

Raspon mjerenja 30 V

Raspon mjerenja (maks.) 30 V

Raspon mjerenja (min.) 0 V

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 60 mm

Težina 44 g

Tip AM-60X46/30V/DC

Tip instrumenta Pokretna zavojnica

Visina 46 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Ø x Du) 56 mm x 64 mm

Dubina 64 mm

Odredba Ne

Promjer 56 mm

Sadržaj 1 kom

Stupanj zaštite IP65

Tip 588.2/008-021-0-1-001

Ulazni napon 10 - 80 V/DC

Visina znamenke 3,6 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 72 mm x 72 mm

Dubina ugradnje 49.5 mm

Funkcija mjerenja struja AC

Kategorija mjerenja CAT III

Raspon mjerenja 15 V

Raspon mjerenja (maks.) 15 V

Raspon mjerenja (min.) 0 V

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 72 mm

Širina ugradnje 68 mm

Težina 103 g

Tip AM-72x72/15V

Tip DS

Tip instrumenta Pokretna zavojnica

Visina 72 mm

Visina ugradnje 68 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 86 mm x 65 mm

Dubina ugradnje 22 mm

Funkcija mjerenja DC napon

Raspon mjerenja (maks.) 15 V

Raspon mjerenja (min.) 0 V

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 86 mm

Širina ugradnje 85.5 mm

Težina 65 g

Tip AM-86X65/15V/DC

Tip instrumenta Pokretna zavojnica

Visina 65 mm

Visina ugradnje 64.5 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 86 mm x 65 mm

Dubina ugradnje 22 mm

Funkcija mjerenja struja DC

Raspon mjerenja (maks.) 5 A

Raspon mjerenja (min.) 0 A

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 86 mm

Širina ugradnje 85.5 mm

Težina 65 g

Tip AM-86X65/5A/DC

Tip instrumenta Pokretna zavojnica

Visina 65 mm

Visina ugradnje 64.5 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 86 mm x 65 mm

Dubina ugradnje 22 mm

Funkcija mjerenja struja DC

Raspon mjerenja (maks.) 100mA

Raspon mjerenja (min.) 0 mA

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 86 mm

Širina ugradnje 85.5 mm

Težina 65 g

Tip AM-86X65/100MA

Tip instrumenta Pokretna zavojnica

Visina 65 mm

Visina ugradnje 64.5 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 60 mm x 46 mm

Dubina ugradnje 22.3 mm

Funkcija mjerenja DC napon

Funkcija mjerenja struja DC

Posebnosti dvostruka ljestvica

Raspon mjerenja 30 V/1.5 A

Raspon mjerenja (maks.) 30 V

Raspon mjerenja (maks.) 1.5 A

Raspon mjerenja (min.) 0 A

Raspon mjerenja (min.) 0 V

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 60 mm

Težina 44 g

Tip AM-60X46/30V/1,5A/DC

Tip instrumenta Pokretna zavojnica

Visina 46 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V x D) 48 x 24 x 62 mm

Dubina 62 mm

Odredba Ne

Sadržaj 1 kom

Širina 48 mm

Stupanj zaštite IP65

Tip 252.2/008-001-1-1-001

Ulazni napon 230V AC

Visina 24 mm

Visina znamenke 3.5 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača crna

Boja proizvođača bijela

Dim. (Š x V) 60 mm x 46 mm

Dubina ugradnje 22.3 mm

Funkcija mjerenja struja DC

Raspon mjerenja 100 µA

Raspon mjerenja (maks.) 0.0001 A

Raspon mjerenja (min.) 0 A

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 60 mm

Težina 44 g

Tip AM-60X46/100µA/DC

Tip instrumenta Pokretna zavojnica

Visina 46 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 72 mm x 72 mm

Dubina ugradnje 49.5 mm

Funkcija mjerenja struja AC

Kategorija mjerenja CAT III

Raspon mjerenja 40 V

Raspon mjerenja (maks.) 40 V

Raspon mjerenja (min.) 0 V

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 72 mm

Širina ugradnje 68 mm

Težina 103 g

Tip AM-72x72/40V

Tip DS

Tip instrumenta Pokretna zavojnica

Visina 72 mm

Visina ugradnje 68 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 60 mm x 46 mm

Dubina ugradnje 22.3 mm

Funkcija mjerenja struja DC

Raspon mjerenja 5 A

Raspon mjerenja (maks.) 5 A

Raspon mjerenja (min.) 0 A

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 60 mm

Težina 44 g

Tip AM-60X46/5A/DC

Tip instrumenta Pokretna zavojnica

Visina 46 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 72 mm x 72 mm

Dubina ugradnje 49.5 mm

Funkcija mjerenja struja AC

Kategorija mjerenja CAT III

Raspon mjerenja 5 A

Raspon mjerenja (maks.) 5 A

Raspon mjerenja (min.) 0 A

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 72 mm

Širina ugradnje 68 mm

Težina 103 g

Tip DE

Tip AM-72X72/5A

Tip instrumenta Pomicanje željeza

Visina 72 mm

Visina ugradnje 68 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V x Du) 48 x 48 x 37 mm

Dubina 37 mm

Odredba Ne

Sadržaj 1 kom

Širina 48 mm

Stupanj zaštite IP65

Tip 632.2/008-001-1-1-001

Ulazni napon 230V AC

Visina 48 mm

Visina znamenke 4 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača Sivo

Boja proizvođača bijela

Dim. (Š x V) 70 mm x 60 mm

Dubina ugradnje 25 mm

Funkcija mjerenja struja AC

Raspon mjerenja 25A

Raspon mjerenja (maks.) 25A

Raspon mjerenja (min.) 5 A

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 70 mm

Težina 54 g

Tip AM-70X60/25 A

Tip instrumenta Pomicanje željeza

Visina 60 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača crna

Dim. (Š x V) 86 mm x 65 mm

Dubina ugradnje 22 mm

Funkcija mjerenja struja DC

Raspon mjerenja (maks.) 100 µA

Raspon mjerenja (min.) 0µA

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 86 mm

Širina ugradnje 85.5 mm

Težina 65 g

Tip AM-86X65/100µA

Tip instrumenta Pokretna zavojnica

Visina 65 mm

Visina ugradnje 64.5 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V x D) 52 x 52 x 37 mm

Dubina 37 mm

Odredba Ne

Sadržaj 1 kom

Širina 52 mm

Stupanj zaštite IP65

Tip 630R/008-021-0-1-001

Ulazni napon 10 - 80 V/DC

Visina 52 mm

Visina znamenke 4 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača bijela

Boja proizvođača Sivo

Dim. (Š x V) 70 mm x 60 mm

Dubina ugradnje 25 mm

Funkcija mjerenja struja AC

Raspon mjerenja 5 A

Raspon mjerenja (maks.) 5 A

Raspon mjerenja (min.) 1A

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 70 mm

Težina 54 g

Tip AM-70X60/5A

Tip instrumenta Pomicanje željeza

Visina 60 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V x Du) 36 x 90 x 60 mm

Dubina 60 mm

Odredba Ne

Sadržaj 1 kom

Širina 36 mm

Stupanj zaštite IP65

Tip 666.6/008-022-0-1-001

Ulazni napon 12 - 24 V/DC

Visina 90 mm

Visina znamenke 4 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača crna

Boja proizvođača bijela

Dim. (Š x V) 72 mm x 72 mm

Dubina ugradnje 49.5 mm

Funkcija mjerenja struja AC

Kategorija mjerenja CAT III

Raspon mjerenja 300 V

Raspon mjerenja (maks.) 300 V

Raspon mjerenja (min.) 0 V

Raspon temperature -25 - +55 °C

Sadržaj 1 kom

Širina 72 mm

Širina ugradnje 68 mm

Težina 103 g

Tip DS

Tip AM-72x72/300V

Tip instrumenta Pokretna zavojnica

Visina 72 mm

Visina ugradnje 68 mm

Baždaren Tvornički standard (bez certifikata)

Boja proizvođača crna

Dim. (D x Š) 58 mm x 31 mm

Dubina 36 mm

Duljina 58 mm

Odredba dugme

Sadržaj 1 kom

Širina 31 mm

Težina 100 g

Tip MC-1

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V) 96 mm x 96 mm

Raspon mjerenja 200 A/DC (60 mV)

Raspon temperature -10 do +55 °C

Sadržaj 1 kom

Širina 96 mm

Stupanj zaštite IP50

Tip MA19

Tip MA19 200A/60mV

Tip instrumenta Pokretna zavojnica

Veze shunt spoj

Visina 96 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V) 96 mm x 96 mm

Raspon mjerenja 500A/DC (60mV)

Raspon temperature -10 do +55 °C

Sadržaj 1 kom

Širina 96 mm

Stupanj zaštite IP50

Tip MA19

Tip MA19 500A/60mV

Tip instrumenta Pokretna zavojnica

Veze shunt spoj

Visina 96 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V) 96 mm x 96 mm

Raspon mjerenja 250/5 A/AC

Raspon temperature -10 do +55 °C

Sadržaj 1 kom

Širina 96 mm

Stupanj zaštite IP50

Tip EA19

Tip EA19 250/5A

Tip instrumenta Pomicanje željeza

Veze priključak strujnog transformatora

Visina 96 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V) 96 mm x 96 mm

Raspon mjerenja 100 A/AC

Raspon temperature -10 do +55 °C

Sadržaj 1 kom

Širina 96 mm

Stupanj zaštite IP50

Tip EA19

Tip EA19 100/5A

Tip instrumenta Pomicanje željeza

Veze priključak strujnog transformatora

Visina 96 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (D x Š x V ) 48.5 x 48 x 24 mm

Duljina 48.5 mm

Sadržaj 1 kom

Širina 48 mm

Težina 0.1 kg

Tip 3,245,201,071

Visina 24 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V) 72 mm x 72 mm

Raspon mjerenja 500 V/AC

Raspon temperature -10 do +55 °C

Sadržaj 1 kom

Širina 72 mm

Stupanj zaštite IP50

Tip EA17 500V

Tip EA17

Tip instrumenta Pomicanje željeza

Veze izravna veza

Visina 72 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V) 72 mm x 72 mm

Raspon mjerenja 500 V/AC

Raspon temperature -25°C... 40 °C

Sadržaj 1 kom

Širina 72 mm

Stupanj zaštite IP50

Težina 200 g

Tip EP27

Tip EP27 500V

Tip instrumenta Pomicanje željeza

Veze izravna veza

Visina 72 mm

Baždaren Tvornički standard (bez certifikata)

Dim. (Š x V) 96 mm x 96 mm

Raspon mjerenja 100 A/DC (60 mV)

Raspon temperature -10 do +55 °C

Sadržaj 1 kom

Širina 96 mm

Stupanj zaštite IP50

Tip MA19 100A/60mV

Tip MA19

Tip instrumenta Pokretna zavojnica

Veze shunt spoj

Visina 96 mm

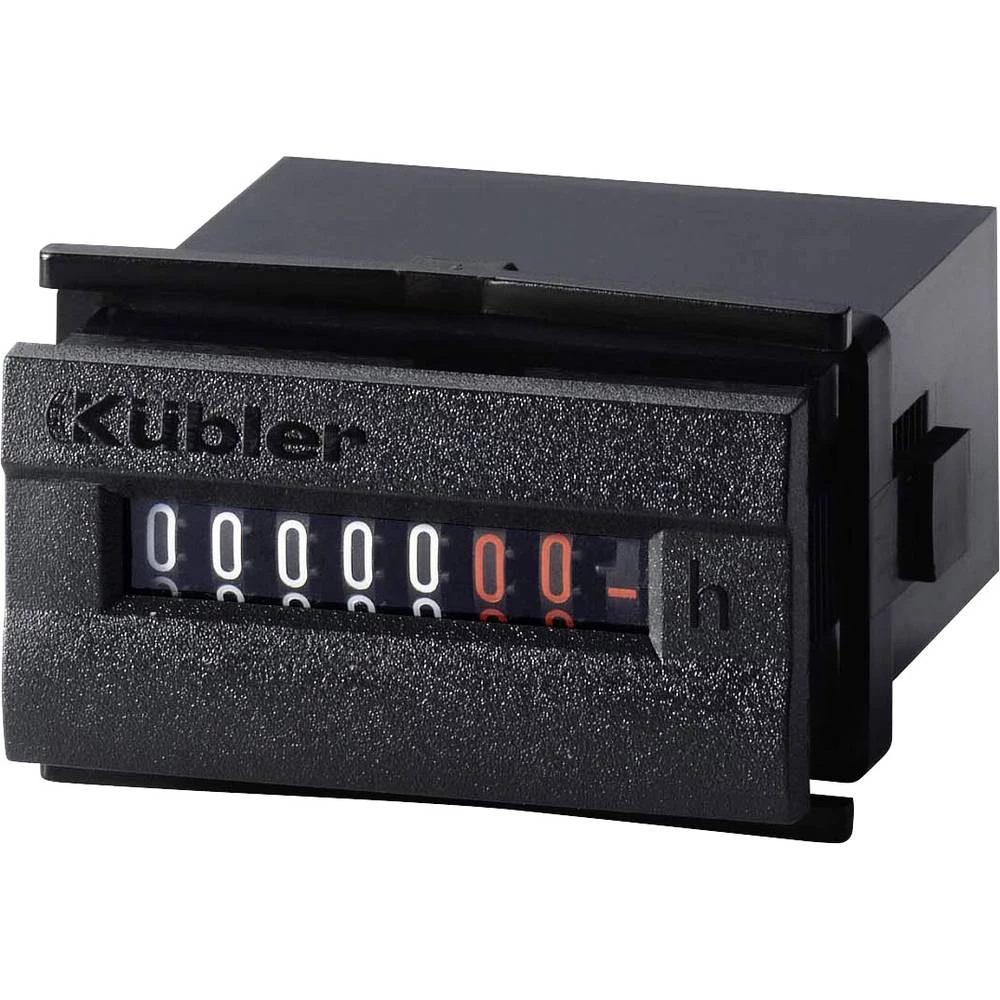

Baždaren Tvornički standard (bez certifikata)

Dim. (D x Š x V ) 48.5 x 48 x 24 mm

Duljina 48.5 mm

Širina 48 mm

Težina 0.1 kg

Tip 3,245,201,084

Visina 24 mm
