Blok stezaljke, limene stezaljke

Boja proizvođača crna (RAL 9005)

Boja proizvođača Svijetlo siva (RAL 7035)

Broj polova 1

Dim. (Š x V x Du ) 24.8 x 49.4 x 55.7 mm

Dubina 55.7 mm

Izvršenje Dizajn C – siguran za prste sa svih strana, može se složiti

Materijal Mjed

Materijal PA

Nazivna struja 100A

Nazivna struja - zaokruženo 100A

Nazivni napon 690 V

Širina 24.8 mm

Tip glavni prekidač

Visina 49.4 mm

Boja proizvođača plava

Broj polova 8.

Dim. (D x Š x V ) 185 x 71 x 48 mm

Duljina 185 mm

Izvršenje Vijčani priključak 1x 25 mm², opružni konektor 7x 4 mm²

Nazivna struja 76 A

Nazivna struja 80A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 25 mm²

Širina 71 mm

Tip 1x 25 mm² vijčani terminal<br>7x 4 mm² utični terminal

Visina 48 mm

Boja proizvođača crvena

Broj polova 8.

Dim. (D x Š x V ) 185 x 71 x 48 mm

Duljina 185 mm

Izvršenje Vijčani priključak 1x 25 mm², opružni konektor 7x 4 mm²

Nazivna struja 76 A

Nazivna struja 80A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 25 mm²

Širina 71 mm

Tip 1x 25 mm² vijčani terminal<br>7x 4 mm² utični terminal

Visina 48 mm

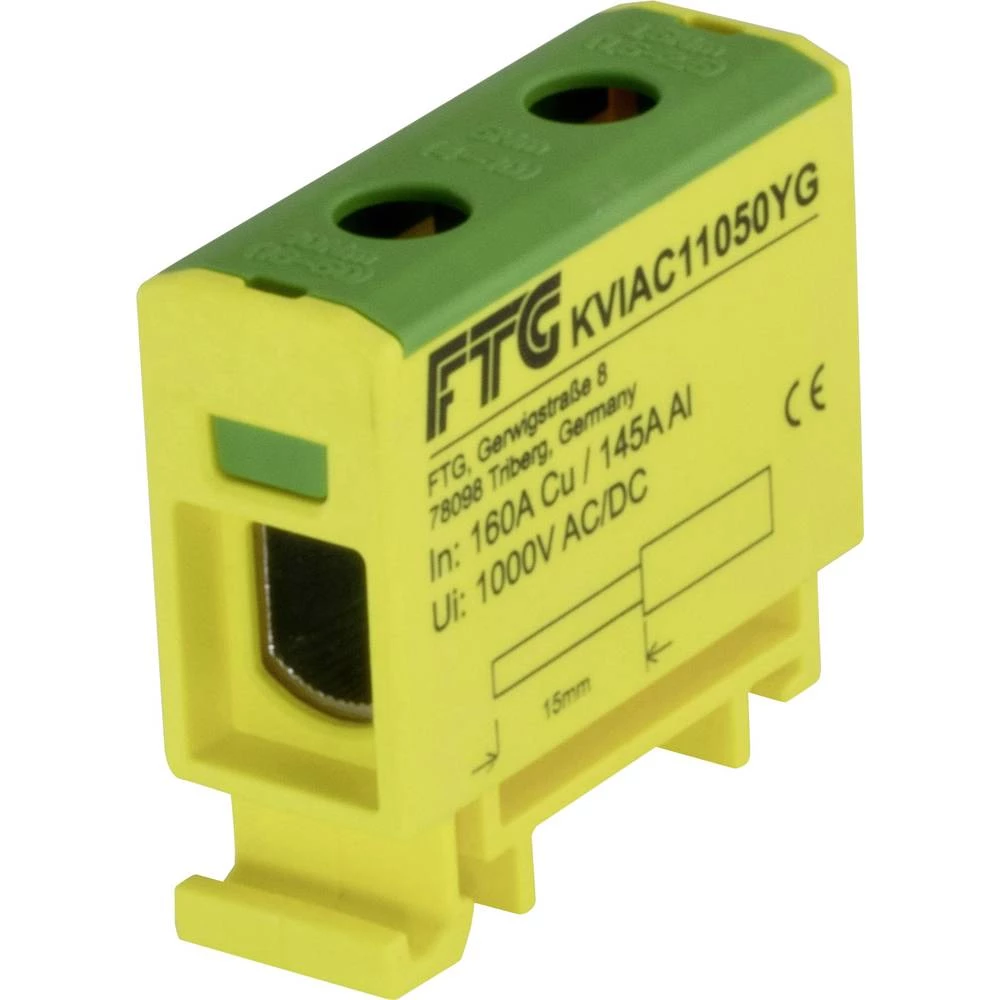

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 1

Dim. (D x Š x V) 107 x 80 x 76 mm

Duljina 107 mm

Izvršenje Čvrsto: 1,5-50 mm², fino upleteno s AE: 2,5-35 mm²

Nazivna struja 145 A

Nazivna struja 160A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 50 mm²

Širina 80 mm

Visina 76 mm

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 1

Dim. (D x Š x V ) 84 x 24.8 x 51 mm

Duljina 84 mm

Izvršenje Puni: 6-95 mm², fino užeti s AE: 6-70 mm²

Nazivna struja 220 A

Nazivna struja 250A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 95 mm²

Širina 24.8 mm

Visina 51 mm

Boja proizvođača Sivo

Broj polova 1

Dim. (D x Š x V) 107 x 80 x 76 mm

Duljina 107 mm

Izvršenje Čvrsto: 1,5-50 mm², fino upleteno s AE: 1,5-35 mm²

Nazivna struja 290 A

Nazivna struja 320 A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 50 mm²

Širina 80 mm

Visina 76 mm

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 1

Dim. (D x Š x V) 107 x 80 x 76 mm

Duljina 107 mm

Izvršenje Čvrsto: 1,5-50 mm², fino upleteno s AE: 1,5-35 mm²

Nazivna struja 290 A

Nazivna struja 320 A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 50 mm²

Širina 80 mm

Visina 76 mm

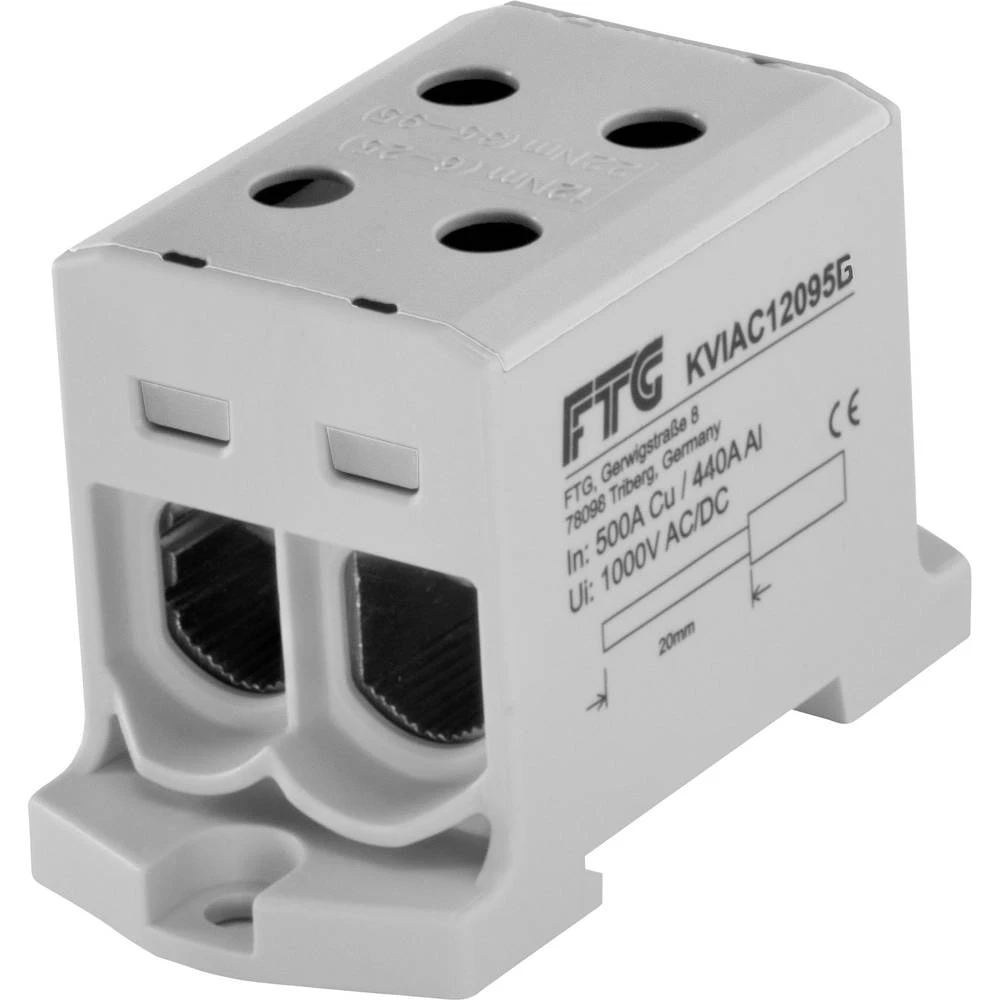

Boja proizvođača Sivo

Broj polova 1

Dim. (D x Š x V ) 84 x 41.8 x 51 mm

Duljina 84 mm

Izvršenje Puni: 6-95 mm², fino užeti s AE: 6-70 mm²

Nazivna struja 440 A

Nazivna struja 500 A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 95 mm²

Širina 41.8 mm

Visina 51 mm

Boja proizvođača Sivo

Broj polova 1

Dim. (Š x V x Du) 36 x 89.5 x 49 mm

Dubina 49 mm

Izvršenje Montaža na DIN šinu

Materijal aluminij

Nazivni napon 1000 V

Poprečni presjek 25 mm²

Prikladno za (detalji) Raspodjela struje pogodna za aluminijske i bakrene vodiče

Širina 36 mm

Tip mali distributeri

Visina 89.5 mm

Boja proizvođača Sivo

Broj polova 1

Dim. (Š x V x Du) 36 x 89.5 x 49 mm

Dubina 49 mm

Izvršenje Montaža na DIN šinu

Materijal aluminij

Nazivni napon 1000 V

Poprečni presjek 35 mm²

Širina 36 mm

Tip mali distributeri

Visina 89.5 mm

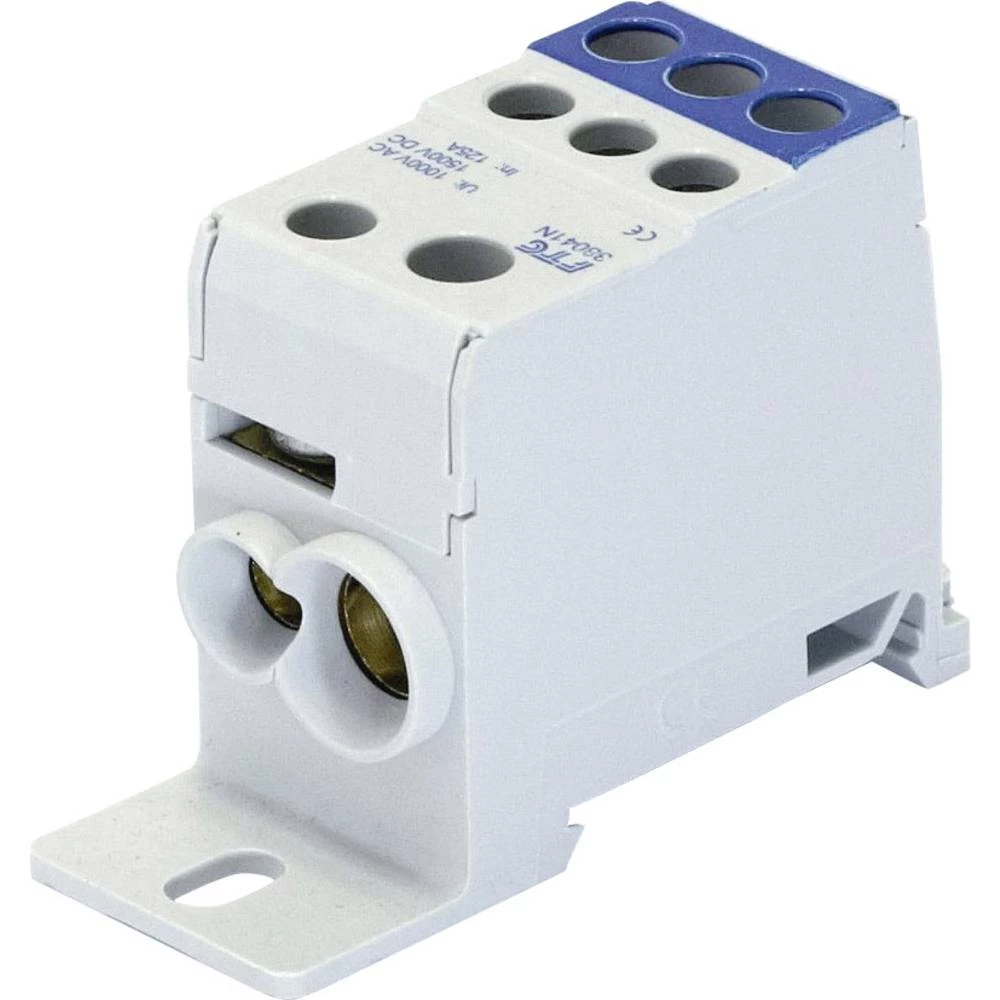

Boja proizvođača plava

Boja proizvođača Sivo

Broj polova 1

Dim. (Š x V x Du) 36 x 89.5 x 49 mm

Dubina 49 mm

Izvršenje Montaža na DIN šinu

Materijal aluminij

Nazivni napon 1000 V

Poprečni presjek 35 mm²

Širina 36 mm

Tip mali distributeri

Visina 89.5 mm

Boja proizvođača Sivo

Boja proizvođača zelena

Broj polova 1

Dim. (Š x V x Du) 36 x 89.5 x 49 mm

Dubina 49 mm

Izvršenje Montaža na DIN šinu

Materijal aluminij

Nazivni napon 1000 V

Poprečni presjek 35 mm²

Širina 36 mm

Tip mali distributeri

Visina 89.5 mm

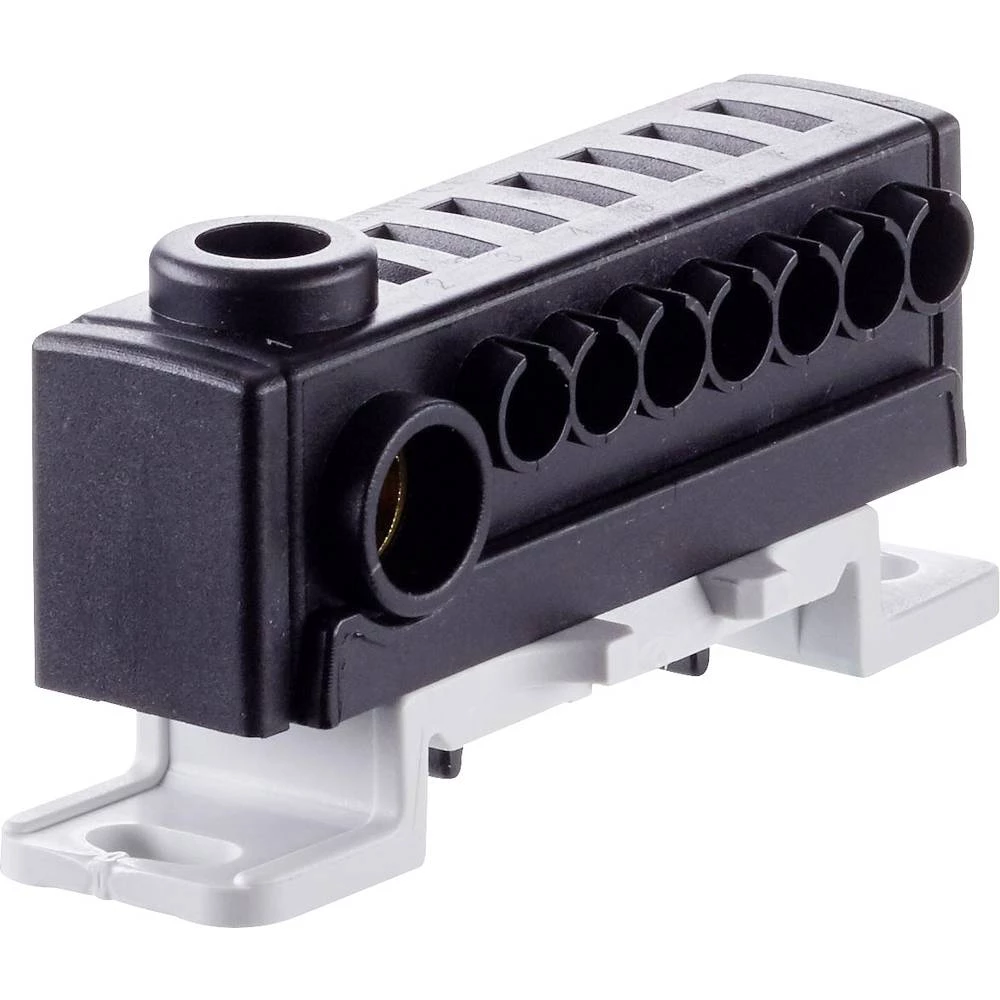

Boja proizvođača crna

Broj polova 8.

Dim. (D x Š x V ) 185 x 71 x 48 mm

Duljina 185 mm

Izvršenje Vijčani priključak 1x 25 mm², opružni konektor 7x 4 mm²

Nazivna struja 76 A

Nazivna struja 80A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 25 mm²

Širina 71 mm

Tip 1x 25 mm² vijčani terminal<br>7x 4 mm² utični terminal

Visina 48 mm

Boja proizvođača Sivo

Broj polova 1

Dim. (D x Š x V ) 84 x 24.8 x 51 mm

Duljina 84 mm

Izvršenje Puni: 6-95 mm², fino užeti s AE: 6-70 mm²

Nazivna struja 220 A

Nazivna struja 250A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 95 mm²

Širina 24.8 mm

Visina 51 mm

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 1

Dim. (D x Š x V ) 84 x 41.8 x 51 mm

Duljina 84 mm

Izvršenje Puni: 6-95 mm², fino užeti s AE: 6-70 mm²

Nazivna struja 440 A

Nazivna struja 500 A

Nazivna struja - zaokruženo NaN A

Poprečni presjek 95 mm²

Širina 41.8 mm

Visina 51 mm

Boja proizvođača Smeđa

Boja proizvođača Svijetlo siva (RAL 7035)

Broj polova 1

Dim. (D x Š x V ) 105 x 37.5 x 83.5 mm

Duljina 105 mm

Izvršenje Za aluminijske i bakrene vodiče (Al/Cu)

Materijal PA

Nazivna struja 340 A

Nazivna struja 420 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 600 V

Širina 37.5 mm

Tip ALU - stezaljka 300 mm² 1-polna

Visina 83.5 mm

Boja proizvođača crna (RAL 9005)

Boja proizvođača Svijetlo siva (RAL 7035)

Broj polova 1

Dim. (Š x V x Du) 40 x 53.3 x 63 mm

Dubina 63 mm

Izvršenje Dizajn C – siguran za prste sa svih strana, može se složiti

Materijal Mjed

Materijal PA

Nazivna struja 160A

Nazivna struja - zaokruženo 160A

Nazivni napon 690 V

Širina 40 mm

Tip Stezaljka glavnog voda 70 mm² - 1 pol

Visina 53.3 mm

Boja proizvođača plava

Boja proizvođača Svijetlo siva (RAL 7035)

Broj polova 1

Dim. (D x Š x V ) 105 x 37.5 x 73.5 mm

Duljina 105 mm

Izvršenje Za aluminijske i bakrene vodiče (Al/Cu)

Materijal PA

Nazivna struja 250A

Nazivna struja 310 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 600 V

Širina 37.5 mm

Tip ALU - stezaljka 185 mm² 1-polna

Visina 73.5 mm

Boja proizvođača crna

Boja proizvođača Svijetlo siva (RAL 7035)

Broj polova 1

Dim. (D x Š x V ) 105 x 37.5 x 73.5 mm

Duljina 105 mm

Izvršenje Za aluminijske i bakrene vodiče (Al/Cu)

Materijal PA

Nazivna struja 250A

Nazivna struja 310 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 600 V

Širina 37.5 mm

Tip ALU - stezaljka 185 mm² 1-polna

Visina 73.5 mm

Boja proizvođača plava

Boja proizvođača Svijetlo siva (RAL 7035)

Broj polova 1

Dim. (D x Š x V ) 105 x 37.5 x 83.5 mm

Duljina 105 mm

Izvršenje Za aluminijske i bakrene vodiče (Al/Cu)

Materijal PA

Nazivna struja 340 A

Nazivna struja 420 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 600 V

Širina 37.5 mm

Tip ALU - stezaljka 300 mm² 1-polna

Visina 83.5 mm

Boja proizvođača Svijetlo siva (RAL 7035)

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 1

Dim. (D x Š x V ) 105 x 37.5 x 83.5 mm

Duljina 105 mm

Izvršenje Za aluminijske i bakrene vodiče (Al/Cu)

Materijal PA

Nazivna struja 340 A

Nazivna struja 420 A

Nazivna struja - zaokruženo NaN A

Nazivni napon 600 V

Širina 37.5 mm

Tip ALU - stezaljka 300 mm² 1-polna

Visina 83.5 mm

Boja proizvođača Svijetlo siva (RAL 7035)

Izvršenje Kapa za zaštitu od prašine s identifikacijskim poljem

Materijal PA

Tip 185.

Boja proizvođača svijetlo plava

Boja proizvođača Svijetlo siva (RAL 7035)

Broj polova 1

Dim. (Š x V x Du) 29.2 x 49.4 x 55.7 mm

Dubina 55.7 mm

Izvršenje Dizajn C – siguran za prste sa svih strana, može se složiti

Materijal Mjed

Materijal PA

Nazivna struja 125A

Nazivna struja - zaokruženo 125A

Nazivni napon 690 V

Širina 29.2 mm

Tip Stezaljka glavnog voda 35 mm² - 1 pol

Visina 49.4 mm

Boja proizvođača Svijetlo siva (RAL 7035)

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 1

Dim. (Š x V x Du) 29.2 x 49.4 x 55.7 mm

Dubina 55.7 mm

Izvršenje Dizajn C – siguran za prste sa svih strana, može se složiti

Materijal Mjed

Materijal PA

Nazivna struja 125A

Nazivna struja - zaokruženo 125A

Nazivni napon 690 V

Širina 29.2 mm

Tip Stezaljka glavnog voda 35 mm² - 1 pol

Visina 49.4 mm

Boja proizvođača Smeđa

Boja proizvođača Svijetlo siva (RAL 7035)

Broj polova 1

Dim. (Š x V x Du) 29.2 x 49.4 x 55.7 mm

Dubina 55.7 mm

Izvršenje Dizajn C – siguran za prste sa svih strana, može se složiti

Materijal Mjed

Materijal PA

Nazivna struja 125A

Nazivna struja - zaokruženo 125A

Nazivni napon 690 V

Širina 29.2 mm

Tip Stezaljka glavnog voda 35 mm² - 1 pol

Visina 49.4 mm

Boja proizvođača Svijetlo siva (RAL 7035)

Broj polova 1

Dim. (Š x V x Du) 40 x 53.3 x 63 mm

Dubina 63 mm

Izvršenje Dizajn C – siguran za prste sa svih strana, može se složiti

Materijal Mjed

Materijal PA

Nazivna struja 160A

Nazivna struja - zaokruženo 160A

Nazivni napon 690 V

Širina 40 mm

Tip Stezaljka glavnog voda 70 mm² - 1 pol

Visina 53.3 mm
