Stezaljke za tiskane pločice

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 40 kom

Širina 38,18 mm

Smjer parenja Okomito na tiskanu ploču

Težina 10.74 g

Tip LMF 5.08/07/180 3.5SN OR BX

Tip LMF 5.08/07/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 30 sati

Širina 48,34 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 13.34 g

Tip LMF 5.08/09/90 3.5SN OR BX

Tip LMF 5.08/09/90 3.5SN OR BX

Veza Utična stezaljka

Veza Print

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 25 kom.

Širina 62.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 17.2 cm

Tip LMF 5.00/12/90 3.5SN OR BX

Tip LMF 5.00/12/90 3.5SN OR BX

Veza Utična stezaljka

Veza Print

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 11

Broj polova po redu 11

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 25 kom.

Širina 58.5 mm

Smjer parenja Okomito na tiskanu ploču

Težina 16.74 g

Tip LMF 5.08/11/180 3.5SN OR BX

Tip LMF 5.08/11/180 3.5SN OR BX

Veza Utična stezaljka

Veza Print

Visina 22.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 90 sati

Širina 17,86 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 5.61 g

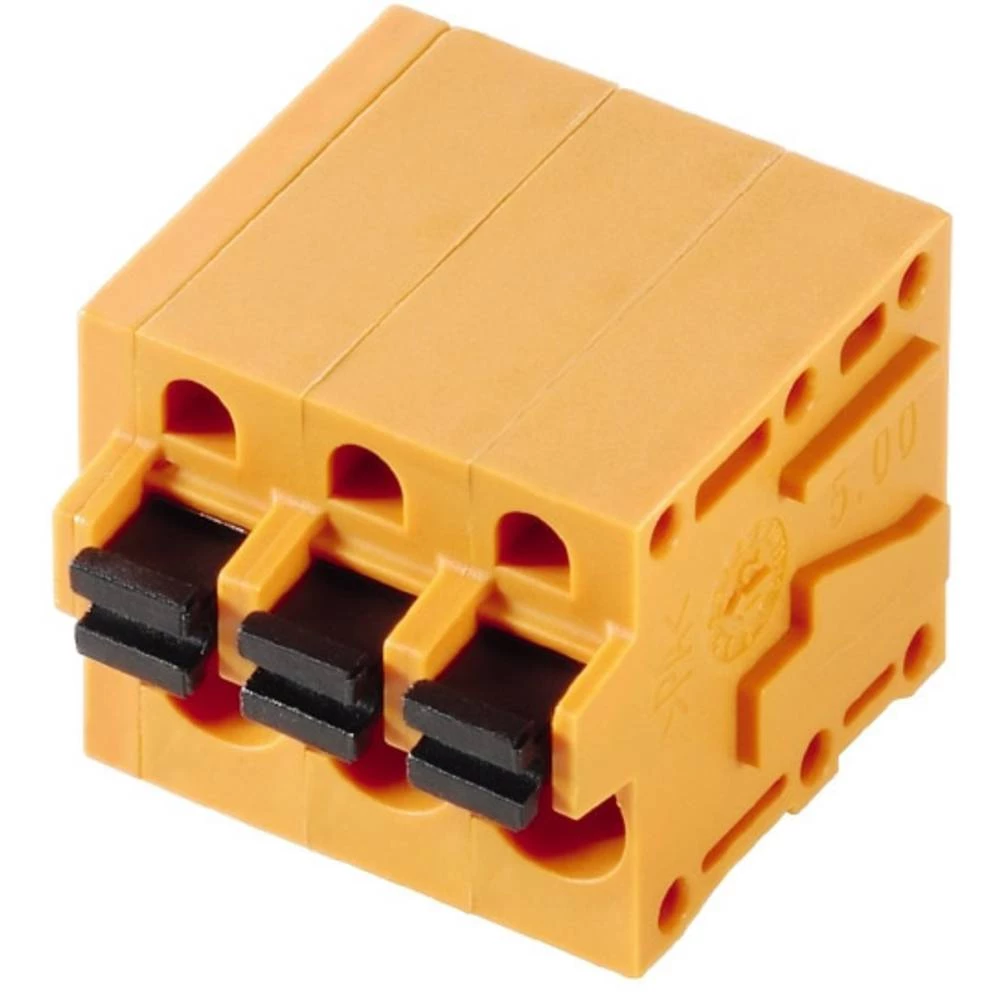

Tip LMF 5.08/03/90 3.5SN OR BX

Tip LMF 5.08/03/90 3.5SN OR BX

Veza Utična stezaljka

Veza Print

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 16

Broj polova po redu 16

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 15 sati

Širina 82.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 29.1 g

Tip LMF 5.00/16/180 3.5SN OR BX

Tip LMF 5.00/16/180 3.5SN OR BX

Veza Utična stezaljka

Veza Print

Visina 22.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 45 sati

Širina 33.1 mm

Smjer parenja Okomito na tiskanu ploču

Težina 11.09 g

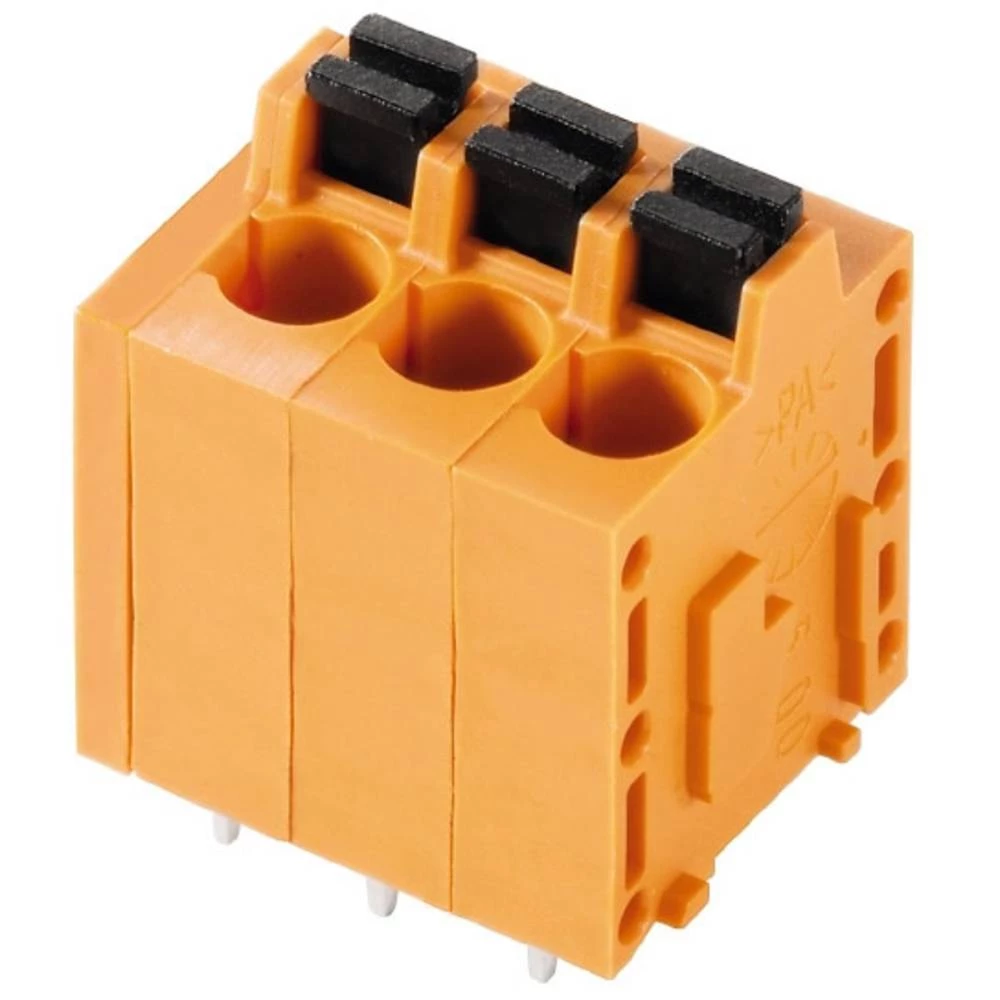

Tip LMF 5.08/06/180 3.5SN OR BX

Tip LMF 5.08/06/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 30 sati

Širina 48,34 mm

Smjer parenja Okomito na tiskanu ploču

Težina 13.75 g

Tip LMF 5.08/09/180 3.5SN OR BX

Tip LMF 5.08/09/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 70 kom

Širina 22,94 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 7.5 g

Tip LMF 5.08/04/90 3.5SN OR BX

Tip LMF 5.08/04/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 35 sati

Širina 43.3 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 11,84 g

Tip LMF 5.08/08/90 3.5SN OR BX

Tip LMF 5.08/08/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 25 kom.

Širina 62.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 21.12 mm

Tip LMF 5.00/12/180 3.5SN OR BX

Tip LMF 5.00/12/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 55 kom

Širina 28,02 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 9.09 g

Tip LMF 5.08/05/90 3.5SN OR BX

Tip LMF 5.08/05/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 90 sati

Širina 17,86 mm

Smjer parenja Okomito na tiskanu ploču

Težina 5.59 g

Tip LMF 5.08/03/180 3.5SN OR BX

Tip LMF 5.08/03/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 35 sati

Širina 43.3 mm

Smjer parenja Okomito na tiskanu ploču

Težina 12.24 g

Tip LMF 5.08/08/180 3.5SN OR BX

Tip LMF 5.08/08/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Broj redaka 2

Duljina 18 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 12.5 A

Nazivna struja - zaokruženo 12.5 A

Nazivni napon 150 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 50 kom.

Širina 26 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 11.18 g

Tip LS2HF 3.50/12/90 3.5SN OR BX

Tip LS2HF 3.50/12/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 27.7 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova 20

Broj polova po redu 20

Broj redaka 2

Duljina 18 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 12.5 A

Nazivna struja - zaokruženo 12.5 A

Nazivni napon 150 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 50 kom.

Širina 40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 18.63 g

Tip LS2HF 3.50/20/90 3.5SN OR BX

Tip LS2HF 3.50/20/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 27.7 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova 22

Broj polova po redu 22

Broj redaka 2

Duljina 18 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 12.5 A

Nazivna struja - zaokruženo 12.5 A

Nazivni napon 150 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 20 kom.

Širina 43.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 20.49 g

Tip LS2HF 3.50/22/90 3.5SN OR BX

Tip LS2HF 3.50/22/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 27.7 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova 24

Broj polova po redu 24

Broj redaka 2

Duljina 18 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 12.5 A

Nazivna struja - zaokruženo 12.5 A

Nazivni napon 150 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 20 kom.

Širina 47 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 22.35 g

Tip LS2HF 3.50/24/90 3.5SN OR BX

Tip LS2HF 3.50/24/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 27.7 mm

AWG maks. 4

AWG min. 20

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

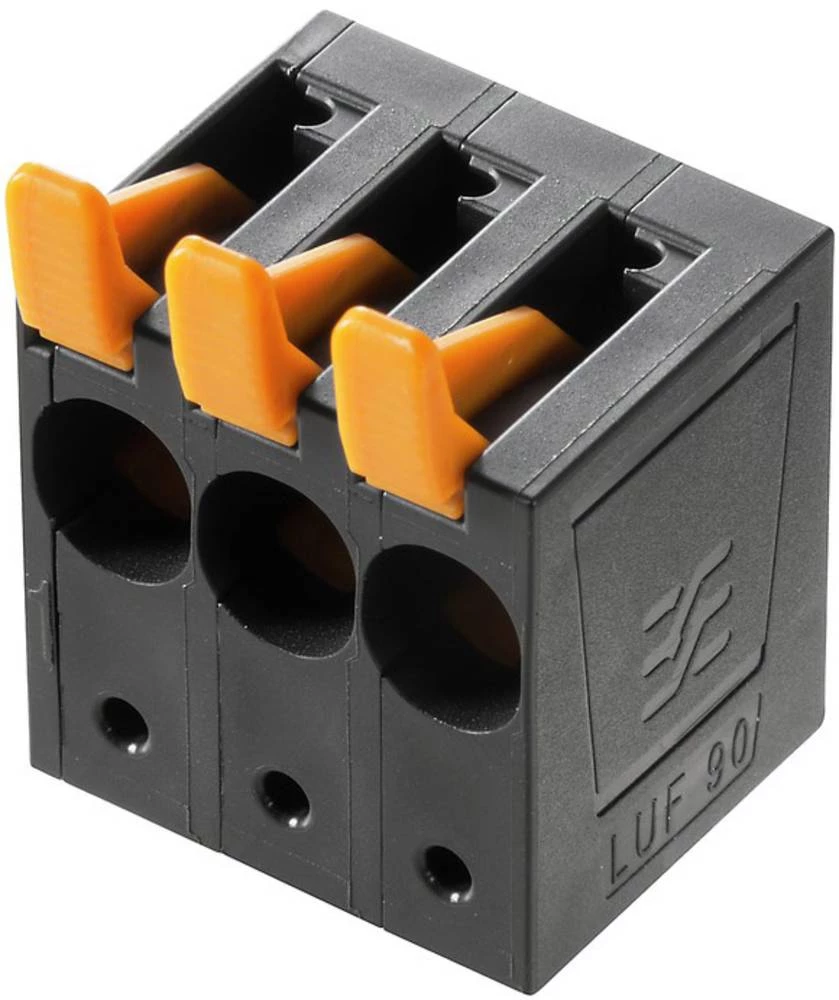

Duljina 26.45 mm

Materijal kućišta poliamid

Nazivna struja 61 A

Nazivna struja - zaokruženo 61 A

Nazivni napon 300 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 10 mm

Sadržaj 40 kom

Širina 31.58 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 31.45 g

Tip LUF 10.00/03/90 5.0SN BK BX

Tip LUF 10.00/03/90 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 47.03 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova 4

Broj polova po redu 4

Broj redaka 2

Duljina 18 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 12.5 A

Nazivna struja - zaokruženo 12.5 A

Nazivni napon 150 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 100 kom.

Širina 12 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 3.73 g

Tip LS2HF 3.50/04/90 3.5SN OR BX

Tip LS2HF 3.50/04/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 27.7 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova 8.

Broj polova po redu 8.

Broj redaka 2

Duljina 18 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 12.5 A

Nazivna struja - zaokruženo 12.5 A

Nazivni napon 150 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 100 kom.

Širina 19 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 7.45 g

Tip LS2HF 3.50/08/90 3.5SN OR BX

Tip LS2HF 3.50/08/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 27.7 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova 14

Broj polova po redu 14

Broj redaka 2

Duljina 18 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 12.5 A

Nazivna struja - zaokruženo 12.5 A

Nazivni napon 150 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 50 kom.

Širina 29.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 13.04 g

Tip LS2HF 3.50/14/90 3.5SN OR BX

Tip LS2HF 3.50/14/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 27.7 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova 16

Broj polova po redu 16

Broj redaka 2

Duljina 18 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 12.5 A

Nazivna struja - zaokruženo 12.5 A

Nazivni napon 150 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 50 kom.

Širina 33 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 14.9 g

Tip LS2HF 3.50/16/90 3.5SN OR BX

Tip LS2HF 3.50/16/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 27.7 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova 18

Broj polova po redu 18

Broj redaka 2

Duljina 18 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 12.5 A

Nazivna struja - zaokruženo 12.5 A

Nazivni napon 150 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 50 kom.

Širina 36.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 16.76 g

Tip LS2HF 3.50/18/90 3.5SN OR BX

Tip LS2HF 3.50/18/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 27.7 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 12,7 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 190 sati

Širina 11.82 mm

Smjer parenja Schräg zur Leiterplatte

Težina 4.011 g

Tip LSF-SMT 3.81/03/135 3.5SN BK RL

Tip LSF-SMT 3.81/03/135 3.5SN BK RL

Veza Print

Veza Utična stezaljka

Visina 16.4 mm

Broj polova 8.

Duljina 7.70 mm

Materijal kućišta LCP

Nazivna struja 13.50 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 160 V

Niz SPT

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Rm 3,50 mm

Sadržaj 200 kom.

Širina 28.50 mm

Tip SPT-SMD 1,5/ 8-V-3,5 R72

Veza lemljenje

Veza SMD

Visina 13.60 mm

Broj polova 9

Duljina 7.70 mm

Materijal kućišta LCP

Nazivna struja 13.50 A

Nazivna struja - zaokruženo 13.5 A
