Stezaljke za tiskane pločice

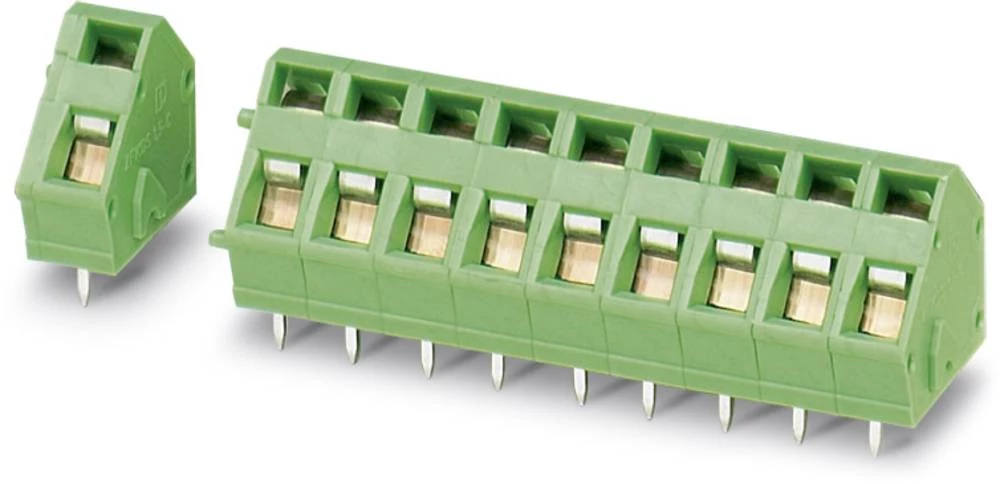

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 8.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 400 V

Niz ZFKDS(A)

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 1.50 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Rm 5 mm

Sadržaj 50 kom.

Širina 14.10 mm

Smjer parenja Schräg zur Leiterplatte

Tip ZFKDSA 1,5C-5,0-10

Veza opružna kopča

Veza Print

Visina 13.00 mm

AWG maks. 16

AWG min. 24

Boja proizvođača naranča

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Posebnosti Sa operativnom tipkom

Rm 3,50 mm

Sadržaj 160 kom

Širina 29.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-108/000-012

Veza opružna kopča

Veza Print

Visina 16.70 mm

AWG maks. 16

AWG min. 24

Boja proizvođača Sivo

Broj polova 14

Broj polova po redu 14

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Posebnosti Sa operativnom tipkom

Rm 3,50 mm

Sadržaj 80 kom

Širina 50.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-114

Veza opružna kopča

Veza Print

Visina 16.70 mm

AWG maks. 20

AWG min. 24

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 250

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s CAGECLAMP®

Rm 2,50 mm

Sadržaj 140 kom

Širina 31.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-412/000-012

Veza Print

Veza opružna kopča

Visina 16.70 mm

AWG maks. 2

AWG min. 20

Boja proizvođača zelena

Broj polova 1

Broj redaka 1

Duljina 30.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 125A

Nazivna struja - zaokruženo 125A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 35.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 35.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s montažnom prirubnicom

Posebnosti S poteznom čahurom

Rm 15 mm

Sadržaj 25 kom.

Širina 43.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 25/ 1-15,00-FL

Veza Print

Veza vijčani terminal

Visina 31.00 mm

Broj polova 8.

Duljina 14.20 mm

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 400 V

Niz SMKDS

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.64 mm

Tip SMKDS 2,5/ 8-5,08

Veza lemljenje

Veza Print

Visina 22.90 mm

Broj polova 12

Duljina 24 mm

Materijal kućišta PA

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 400 V

Niz ZFKKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Rm 5.08 mm

Sadržaj 10 kom.

Širina 61.96 mm

Tip ZFKKDSA 1,5-5,08-12

Veza Print

Veza lemljenje

Visina 29 mm

Broj polova 3.

Broj redaka 1

Duljina 20.70 mm

Kontaktni materijal slitina bakra

Materijal kućišta PA

Niz TDPT

Rm 6.35 mm

Sadržaj 50 kom.

Širina 19.85 mm

Tip TDPT 4/ 3-SP-6,35-ZB

Veza lemljenje

Veza Print

Visina 26.90 mm

Broj polova 4

Duljina 11.20 mm

Materijal kućišta PA

Nazivna struja 17.50 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 200 V

Niz PTA

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Rm 3,50 mm

Sadržaj 250 kom

Širina 14 mm

Tip PTA 1,5/ 4-3,5

Veza Print

Veza lemljenje

Visina 13,40 mm

Broj polova 3.

Duljina 29 mm

Materijal kućišta PA

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 630 V

Niz ZFKDS

Rm 10 mm

Sadržaj 50 kom.

Širina 31.50 mm

Tip ZFKDSA 4-10- 3

Veza lemljenje

Veza Print

Visina 27.60 mm

Broj polova 8.

Duljina 15.80 mm

Materijal kućišta PA

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.20 mm²

Rm 6.35 mm

Sadržaj 50 kom.

Širina 50.8 mm

Tip MKDS 5N HV/ 8-ZB-6,35

Veza Print

Veza lemljenje

Visina 27 mm

Broj polova 13

Duljina 13.60 mm

Materijal kućišta PA

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz FFKDS

Rm 2.54 mm

Sadržaj 10 kom.

Širina 35.52 mm

Tip FFKDSA1/H-2,54-13

Veza lemljenje

Veza Print

Visina 16.20 mm

AWG maks. 16

AWG min. 24

Boja proizvođača Sivo

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 17.00 mm

Kontaktni materijal Cu legura, pokositrena

Nazivni napon 320 V

Niz 816

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 84 sata

Širina 41.50 mm

Smjer parenja Schräg zur Leiterplatte

Težina 9.57 g

Tip 816-108

Veza opružna kopča

Veza Print

Visina 20.10 mm

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 12.70 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 805

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 3,50 mm

Sadržaj 220 kom

Širina 22.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 3.774 g

Tip 805-306/200-604

Veza opružna kopča

Veza Print

Visina 13.60 mm

Boja proizvođača zelena

Kontaktni materijal slitina bakra

Niz SPT

Sadržaj 100 kom.

Tip RZ-SPT 2,5-2,5

AWG maks. 14

AWG min. 20

Boja proizvođača Sivo

Broj polova 16

Broj polova po redu 16

Broj redaka 1

Duljina 12,50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 5.08 mm

Rm 5 mm

Sadržaj 60 kom

Širina 81.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-416

Veza opružna kopča

Veza Print

Visina 12.80 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 14.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 1000 V

Niz 236

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 10 mm

Rm 10.16 mm

Sadržaj 140 kom

Širina 32.30 mm

Smjer parenja Schräg zur Leiterplatte

Tip 236-303

Veza Print

Veza opružna kopča

Visina 17.00 mm

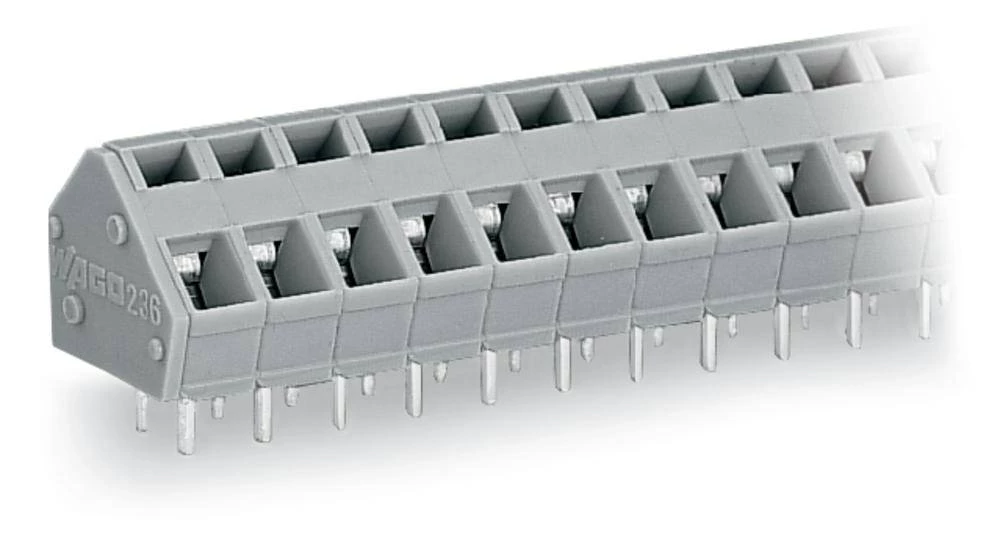

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 14.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 236

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Rm 5.08 mm

Sadržaj 140 kom

Širina 32.30 mm

Smjer parenja Schräg zur Leiterplatte

Tip 236-406/332-000

Veza Print

Veza opružna kopča

Visina 18.50 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 14.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 630 V

Niz 236

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 7.62 mm

Rm 7,50 mm

Sadržaj 60 kom

Širina 69.80 mm

Smjer parenja Schräg zur Leiterplatte

Tip 236-509

Veza opružna kopča

Veza Print

Visina 17.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 20.00 mm

Kontaktni materijal elektrolitski bakar

Materijal kućišta poliamid

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 500 V

Niz G

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s montažnom prirubnicom

Sadržaj 50 kom.

Širina 24.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip G 5/ 2 B

Veza Print

Veza vijčani terminal

Visina 22.00 mm

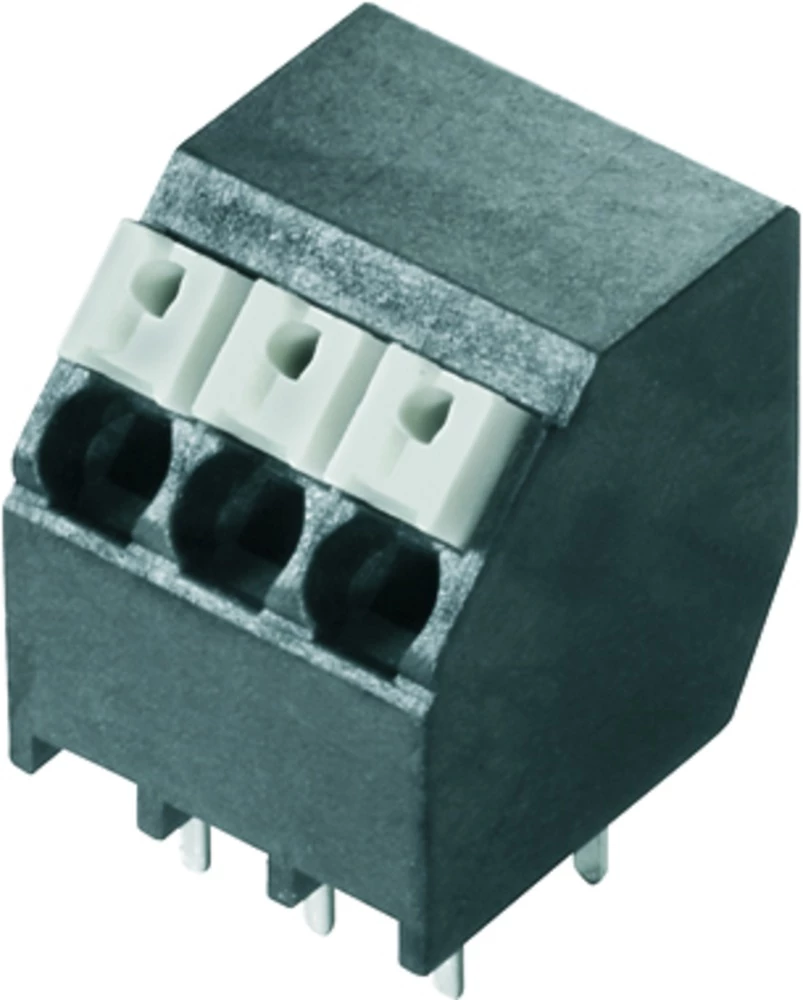

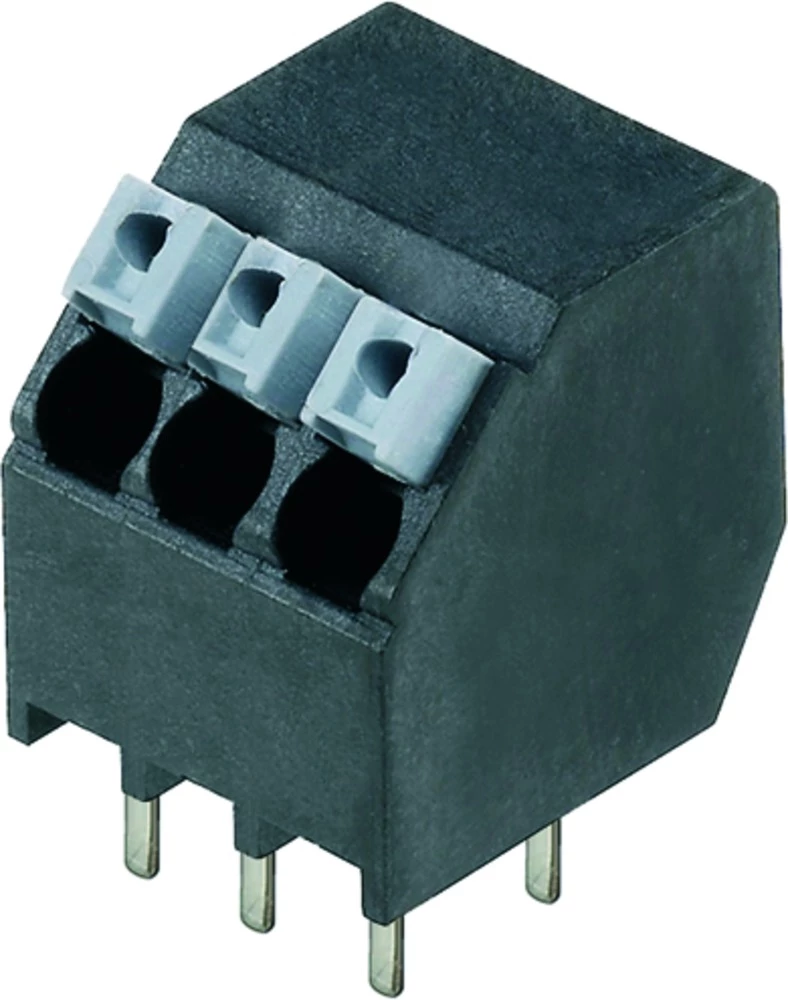

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 12,7 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 190 sati

Širina 14.2 mm

Smjer parenja Schräg zur Leiterplatte

Težina 4.284 g

Tip LSF-SMT 5.00/03/135 1.5SN BK RL

Tip LSF-SMT 5.00/03/135 1.5SN BK RL

Veza Print

Veza Utična stezaljka

Visina 14.4 mm

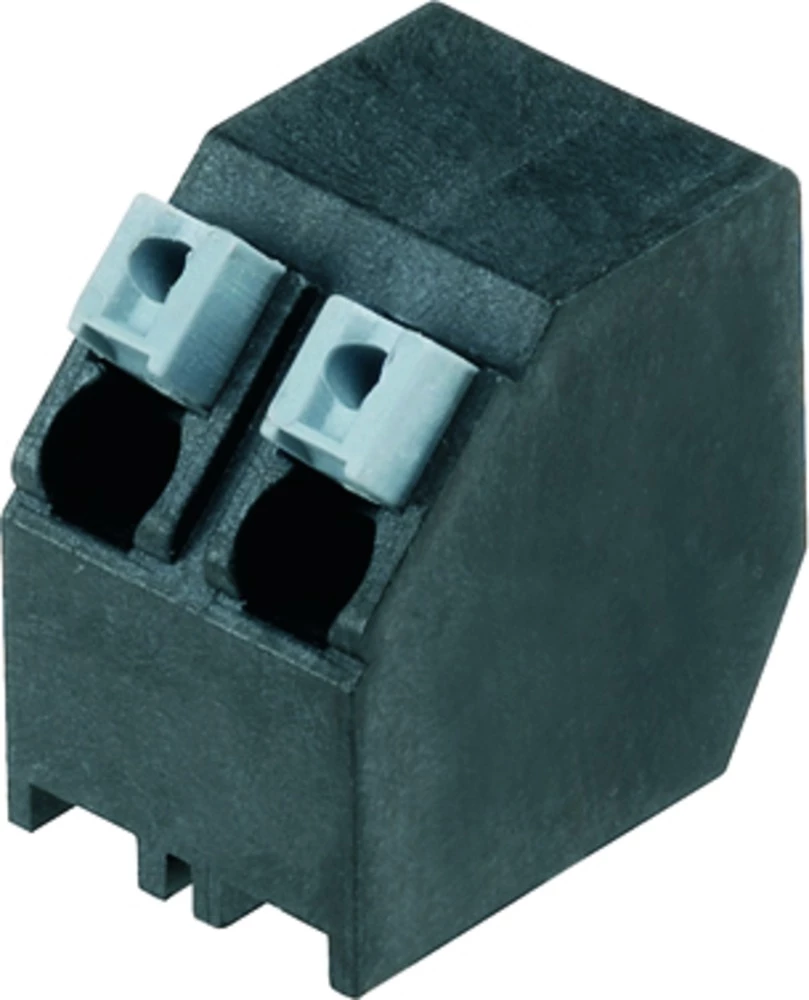

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 175 kom

Širina 9.2 mm

Smjer parenja Okomito na tiskanu ploču

Težina 3.314 g

Tip LSF-SMT 5.00/02/180 1.5SN BK RL

Tip LSF-SMT 5.00/02/180 1.5SN BK RL

Veza Print

Veza Utična stezaljka

Visina 15.5 mm

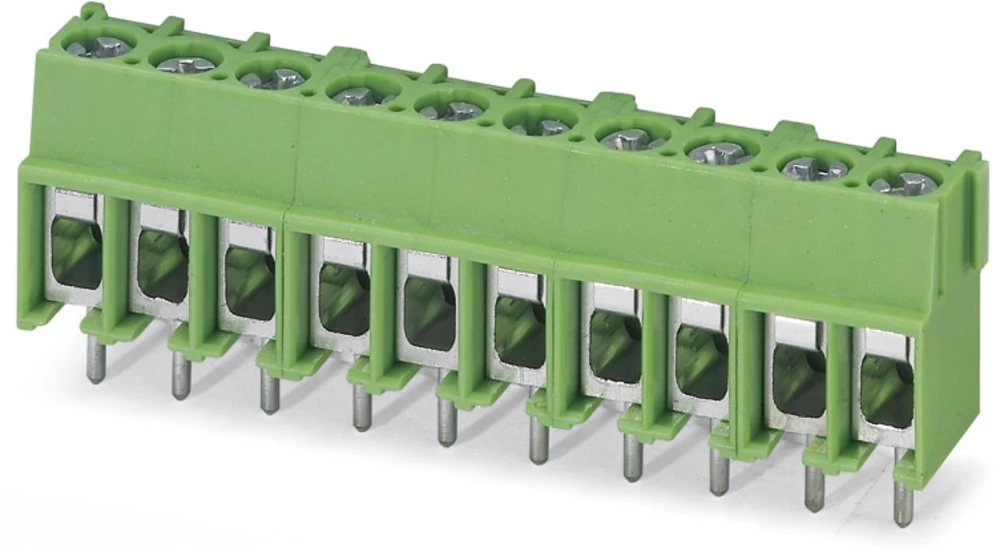

AWG maks. 10

AWG min. 20

Boja proizvođača zelena

Broj polova 5

Broj polova po redu 5

Duljina 9.00 mm

Kontaktni materijal konzerviran

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 400 V

Niz PT

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa žičanim štitnikom

Rm 5.00 mm

Sadržaj 100 kom.

Širina 25.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip PT 2,5/ 5-5,0-H

Veza vijčani terminal

Veza Print

Visina 17.60 mm

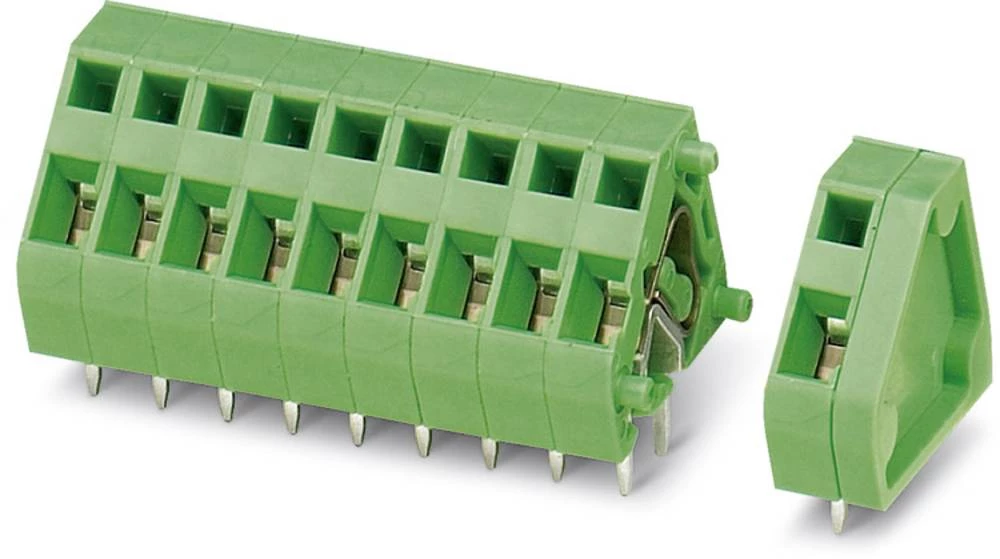

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 16

Broj polova po redu 16

Broj redaka 1

Duljina 6.35 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 200 V

Niz ZFKDS(A)

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 18.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip ZFKDSA 1-3,81-16

Veza opružna kopča

Veza Print

Visina 16.90 mm

Broj polova 6

Duljina 15.90 mm

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 200 V

Niz ZFKDS

Rm 3.81 mm

Sadržaj 50 kom.

Tip ZFKDSA 1-V-3,81- 6

Veza lemljenje

Veza Print

Broj polova 10

Duljina 17.50 mm

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 200 V

Niz ZFKDS

Rm 3.81 mm

Sadržaj 50 kom.

Širina 38.10 mm

Tip ZFKDSA 1-W-3,81-10

Veza lemljenje

Veza Print

Visina 19.50 mm

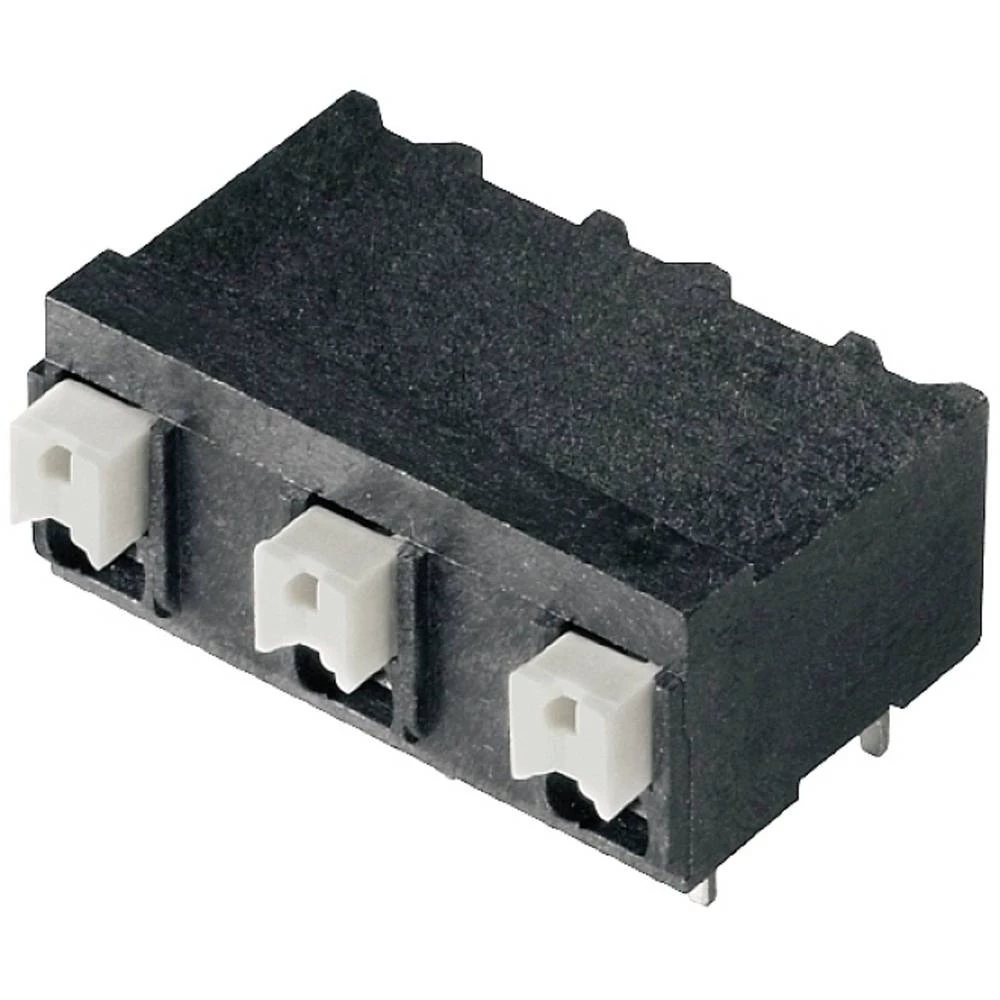

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 14.75 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 7.5 mm

Sadržaj 265 sati

Širina 34.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 4.95 g

Tip LSF-SMT 7.50/05/90 3.5SN BK RL

Tip LSF-SMT 7.50/05/90 3.5SN BK RL

Veza Print

Veza Utična stezaljka

Visina 13.15 mm

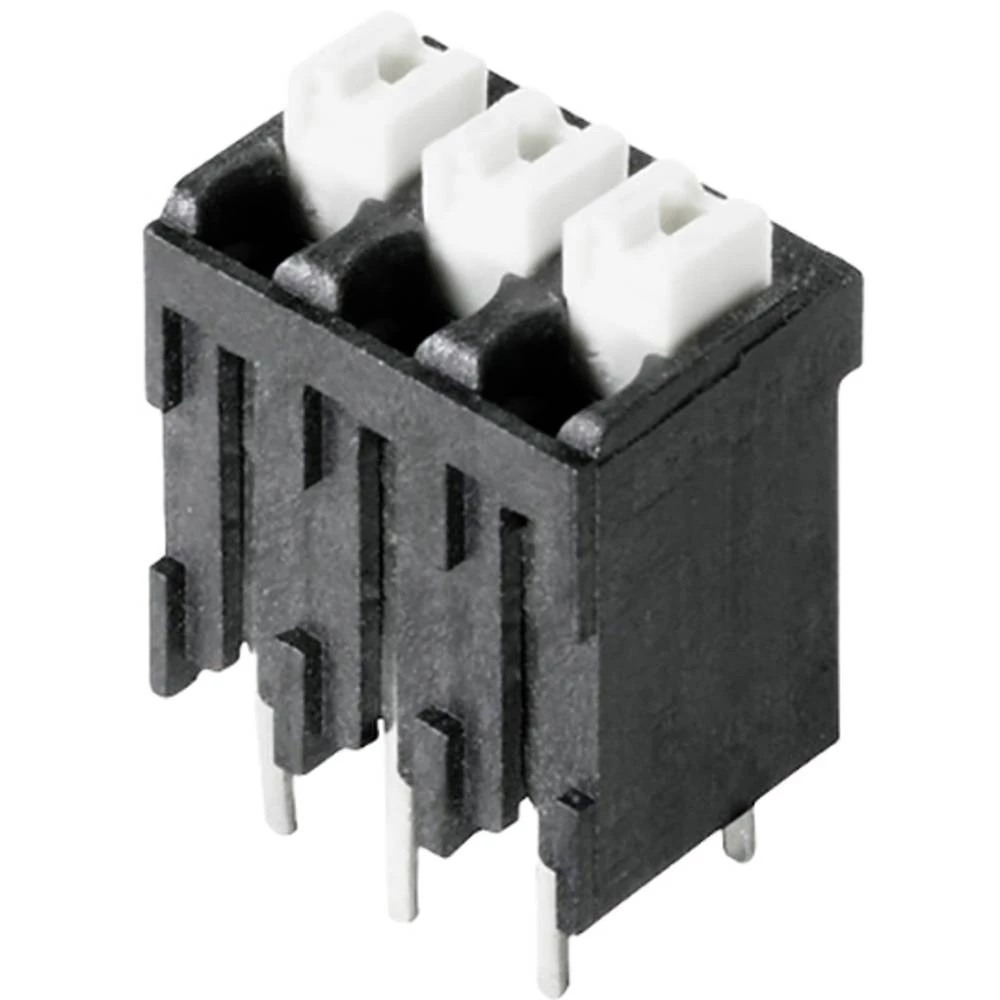

AWG maks. 14

AWG min. 28

Broj polova 5

Broj polova po redu 5

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 510 kom

Smjer parenja Okomito na tiskanu ploču

Težina 3.67 g

Tip LSF-SMT 3.50/05/180 3.5SN BK TU PRT

Tip LSF-SMT 3.50/05/180 3.5SN BK TU PRT

Veza Print

Veza Utična stezaljka

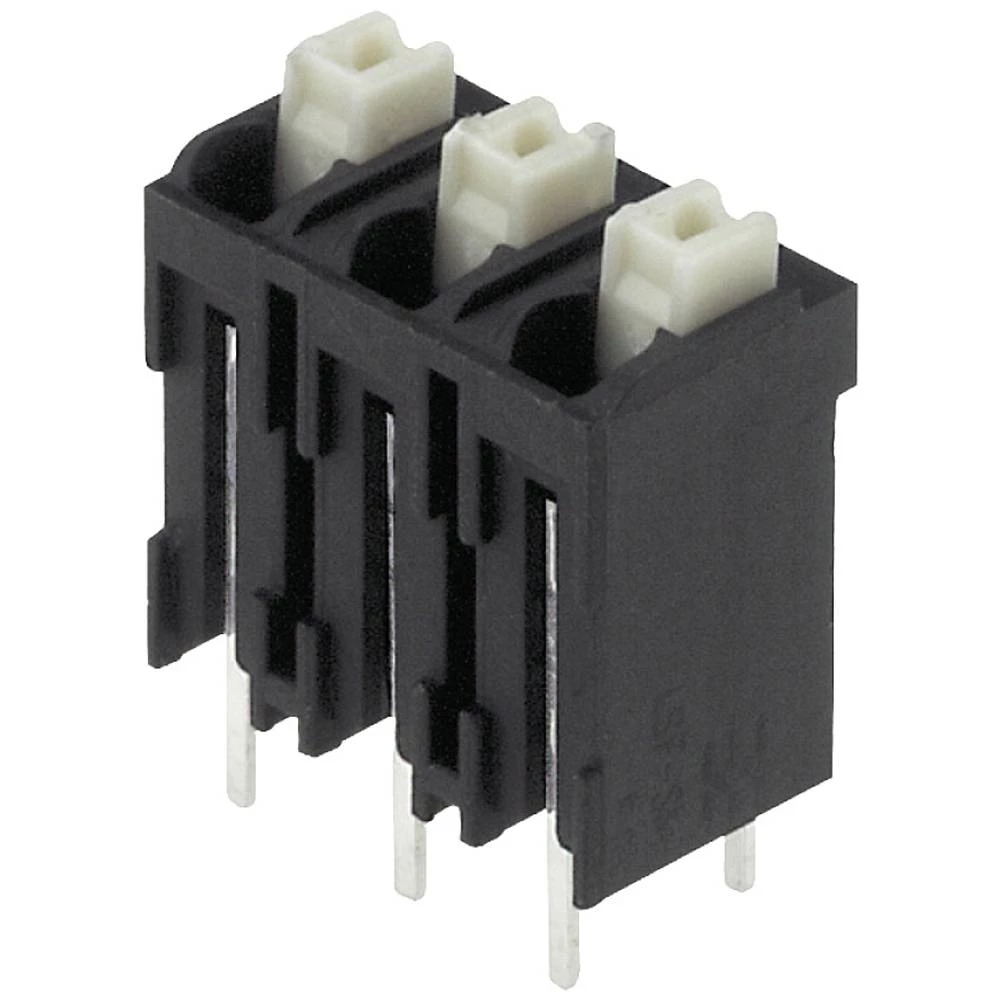

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 532 kom

Širina 14.36 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2.38 g
