Stezaljke za tiskane pločice

AWG maks. 10

AWG min. 26

Boja proizvođača naranča

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 26 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 6.35 mm

Sadržaj 50 kom.

Širina 33.25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 40 g

Tip TOP4GS5/90 6.35 OR

Tip TOP4GS5/90 6.35 OR

Veza vijčani terminal

Veza Print

Visina 29.5 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 31.13 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 9 g

Tip LL 5.08/06/90 3.2SN OR BX

Tip LL 5.08/06/90 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 20.3 mm

AWG maks. 14

AWG min. 24

Boja proizvođača Sivog šljunka

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 10 mm

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5 mm

Sadržaj 50 kom.

Širina 40.55 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 9.68 g

Tip LM 5.00/08/90 3.5SN GY BX

Tip LM 5.00/08/90 3.5SN GY BX

Veza vijčani terminal

Veza Print

Visina 17.3 mm

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 10 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 20.87 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 5.22 g

Tip LM 5.08/04/90 3.5SN GN BX

Tip LM 5.08/04/90 3.5SN GN BX

Veza Print

Veza vijčani terminal

Visina 17.3 mm

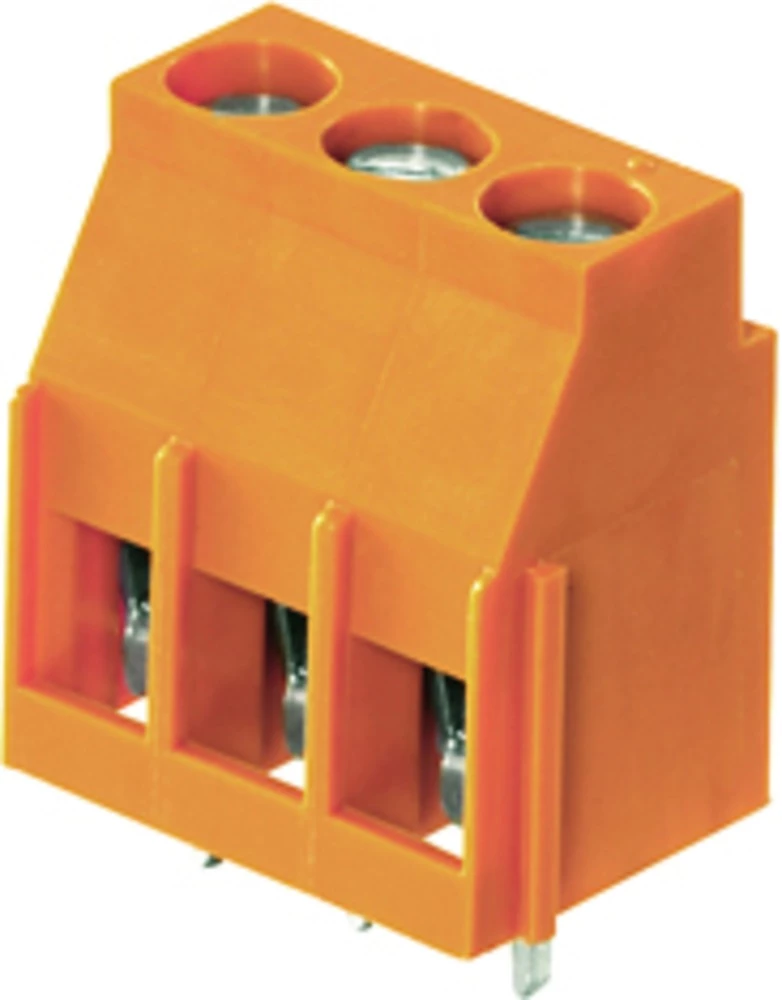

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 100 kom.

Širina 22.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 4.64 g

Tip LL 5.00/03/90 3.2SN OR BX

Tip LL 5.00/03/90 3.2SN OR BX

Veza vijčani terminal

Veza Print

Visina 14.2 mm

AWG maks. 14

AWG min. 26

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 14.95 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSO

Niz MKDSO

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 17.05 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSO 2,5/ 3-R BK

Veza Print

Veza vijčani terminal

Visina 15.30 mm

AWG maks. 18

AWG min. 26

Boja proizvođača Siva

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 13.70 mm

Kontaktni materijal Mjed

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 150 V

Niz AKZ4791

Poprečni presjek fleksibilan (maks.) 0.75 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 0.75 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2.54 mm

Sadržaj 1 kom

Širina 27.94 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AKZ4791/10KD-2.54-H

Veza opružna kopča

Veza Print

Visina 16.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 3/ 3-B-5,08

Veza Print

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 9.80 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 1 kom

Širina 53.34 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 1,5/10-5,08

Tip MKDS 1,5/10-5,08

Veza vijčani terminal

Veza Print

Visina 17.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSB

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSB 3/ 4

Veza Print

Veza vijčani terminal

Visina 18.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 5.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz KDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Širina 21.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip KDS 2,5

Veza Print

Veza vijčani terminal

Visina 17.20 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 1

Broj polova po redu 1

Duljina 6.35 mm

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 200 V

Niz ZFKDS(A)

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Rm 3.81 mm

Sadržaj 50 kom.

Širina 18.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip ZFKDSA 1-6,35

Veza Print

Veza opružna kopča

Visina 16.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSB

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSB 3/ 6

Veza Print

Veza vijčani terminal

Visina 18.00 mm

AWG maks. 10

AWG min. 24

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 15.24 mm

Kontaktni materijal konzerviran

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 630 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 6.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 1 kom

Širina 26.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 5/ 2-7,62

Tip MKDS 5/ 2-7,62

Veza Print

Veza vijčani terminal

Visina 19.05 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 11.40 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz PT

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Posebnosti sa žičanim štitnikom

Rm 5 mm

Sadržaj 1 kom

Širina 30.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip PT 1,5/ 6-5,0-V

Tip PT 1,5/ 6-5,0-V

Veza Print

Veza vijčani terminal

Visina 12,50 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Duljina 11.30 mm

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 160 V

Niz MKDSFW

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 15.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip MKDSFW 1,5/ 4-3,5

Veza vijčani terminal

Veza Print

Visina 13,40 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 7.30 mm

Kontaktni materijal konzerviran

Nazivna struja 13.5 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 200 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 250 kom

Širina 12.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 1/ 2-3,5

Veza vijčani terminal

Veza Print

Visina 7,50 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 3.

Broj polova po redu 3.

Duljina 11.60 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 17.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 1,5/ 3-B-5,08 GNYE

Veza Print

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 13.50 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz SPT

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 50 kom.

Širina 41.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SPT 2,5/ 8-V-5,0

Veza opružna kopča

Veza Print

Visina 16.90 mm

Boja proizvođača zelena

Broj polova 9

Broj polova po redu 9

Duljina 11.20 mm

Kontaktni materijal konzerviran

Niz MKDSB 3

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Tip MKDSB 3/ 9 BD:1-9

Veza Print

Veza vijčani terminal

Visina 18.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 1

Broj redaka 1

Duljina 5.08 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz ZFKKDS(A)

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 29.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip ZFKKDS 2,5-5,08

Veza opružna kopča

Veza Print

Visina 24.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 1

Broj redaka 1

Duljina 5.08 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz ZFKKDS(A)

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 29.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip ZFKKDSA 2,5-6,08 R

Veza opružna kopča

Veza Print

Visina 24.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSB

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSB 3/ 2

Veza Print

Veza vijčani terminal

Visina 18.00 mm

AWG maks. 14

AWG min. 22

Boja proizvođača Sivo

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 7,50 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)500

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Posebnosti sa žičanim štitnikom

Rm 5 mm

Sadržaj 1 kom

Širina 60.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK500/12DS-5.0-V

Veza Print

Veza vijčani terminal

Visina 14.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 5.08 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz ZFKDS(A)

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Rm 5.08 mm

Sadržaj 1 kom

Širina 17.70 mm

Smjer parenja Schräg zur Leiterplatte

Tip ZFKDS 2,5-5,08

Veza opružna kopča

Veza Print

Visina 16.85 mm

AWG maks. 12

AWG min. 22

Boja proizvođača bijela

Boja proizvođača Sivo

Broj polova 14

Broj polova po redu 14

Broj redaka 1

Duljina 15.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 804

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.25 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 1 kom

Širina 71.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 804-114 (prikaz, ostalo).

Veza opružna kopča

Veza Print

Visina 18.10 mm

AWG maks. 12

AWG min. 22
