Stezaljke za tiskane pločice

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 51 A

Nazivna struja - zaokruženo 51 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 92,24 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 82.98 mm

Tip LUP 10.16/09/90V 5.0SN GY BX

Tip LUP 10.16/09/90V 5.0SN GY BX

Veza vijčani terminal

Veza Print

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 300 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 61.76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 55,92 g

Tip LUP 10.16/06/90 5.0SN BK BX

Tip LUP 10.16/06/90 5.0SN BK BX

Veza vijčani terminal

Veza Print

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 300 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 31.28 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 27.96 g

Tip LUP 10.16/03/90 5.0SN GN BX

Tip LUP 10.16/03/90 5.0SN GN BX

Veza vijčani terminal

Veza Print

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 300 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 51.6 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 46.6 g

Tip LUP 10.16/05/90 5.0SN GY BX

Tip LUP 10.16/05/90 5.0SN GY BX

Veza vijčani terminal

Veza Print

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača crna

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 65 A

Nazivna struja - zaokruženo 65 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 12,7 mm

Sadržaj 20 kom.

Širina 99.86 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 81.58 mm

Tip LUP 12.70/08/90 5.0SN BK BX

Tip LUP 12.70/08/90 5.0SN BK BX

Veza vijčani terminal

Veza Print

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 65 A

Nazivna struja - zaokruženo 65 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 12,7 mm

Sadržaj 20 kom.

Širina 36.36 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 29,96g

Tip LUP 12.70/03/90 5.0SN GY BX

Tip LUP 12.70/03/90 5.0SN GY BX

Veza vijčani terminal

Veza Print

Visina 36.5 mm

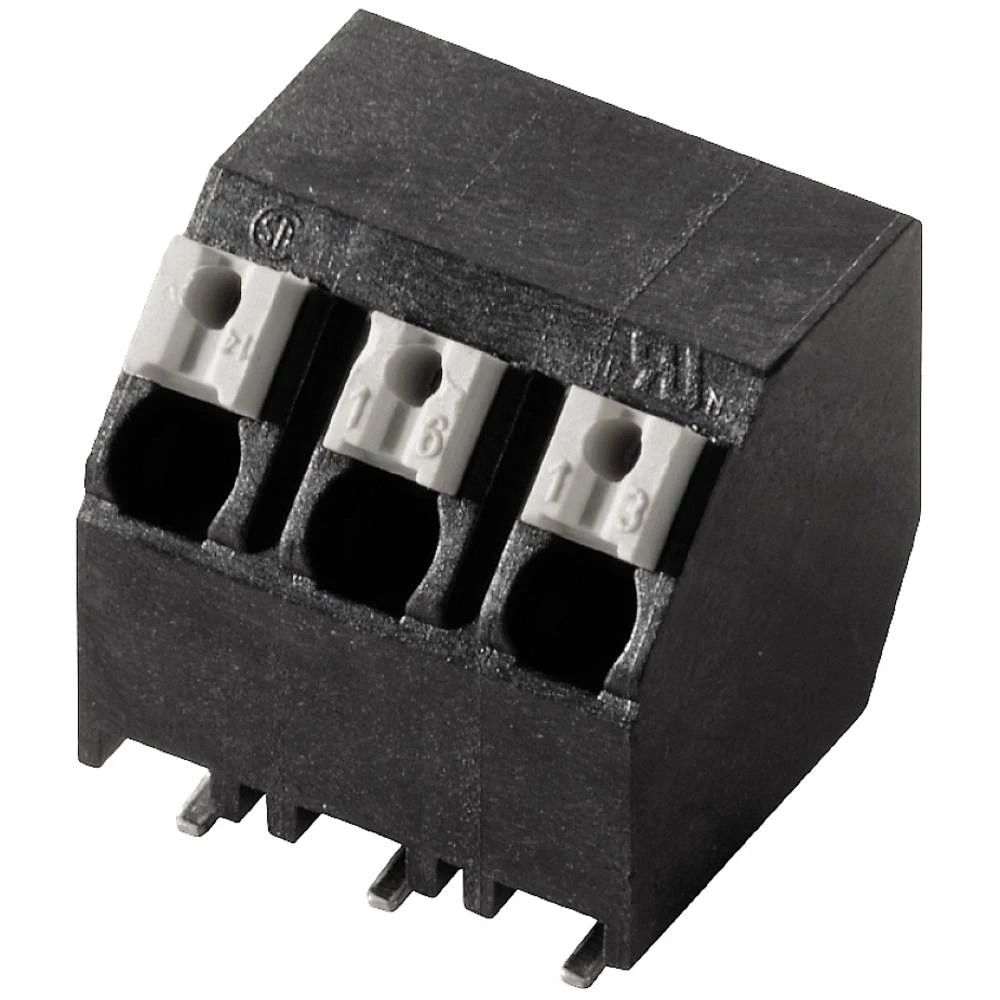

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 12,7 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5 mm

Sadržaj 210 sati

Širina 34.2 mm

Smjer parenja Schräg zur Leiterplatte

Težina 8.02 g

Tip LSF-SMD 5.00/07/135 SN BK RL

Tip LSF-SMD 5.00/07/135 SN BK RL

Visina 14.45 mm

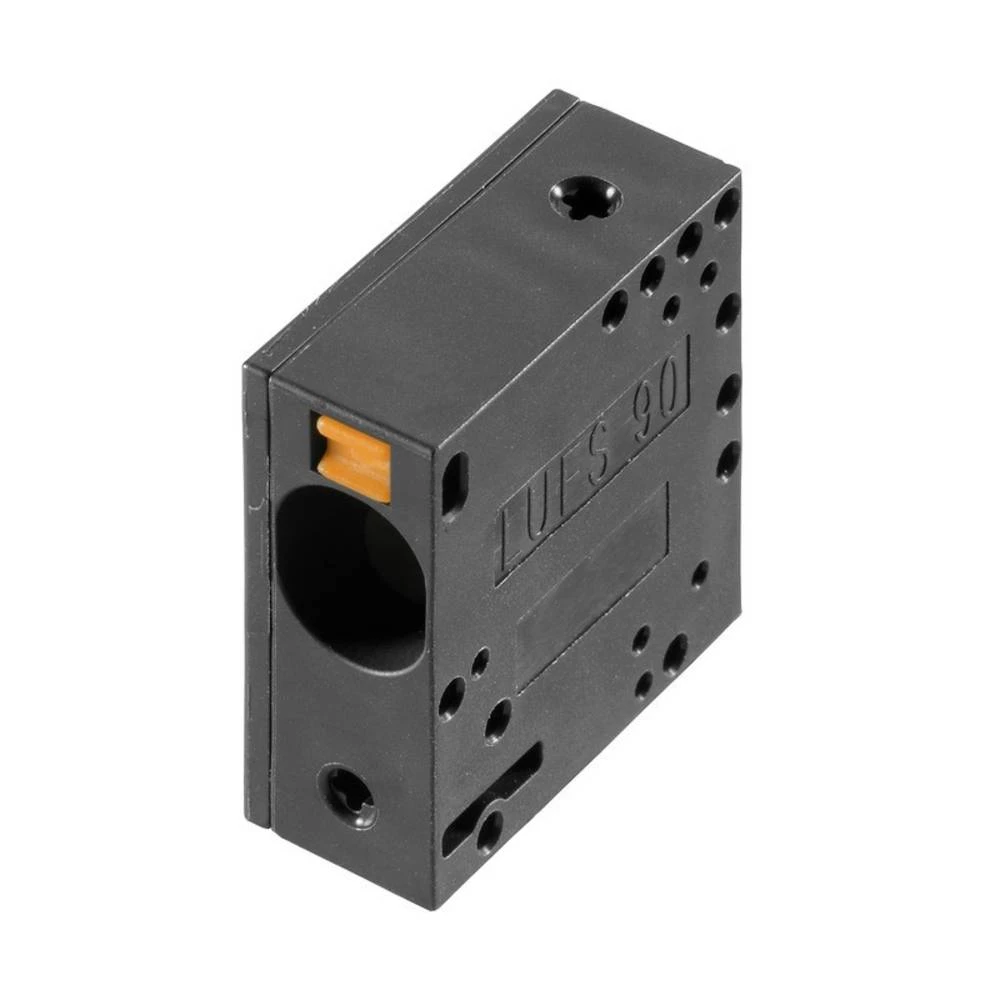

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 28.57 mm

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 50 kom.

Širina 11.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 9.6 g

Tip LUFS 10.00/01/90 5.0SN BK BX

Tip LUFS 10.00/01/90 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 35 mm

AWG maks. 14

AWG min. 28

Boja proizvođača zelena

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 8.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.08 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 61.46 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 11.94 g

Tip LS 5.08/12/90 3.5SN GN BX

Tip LS 5.08/12/90 3.5SN GN BX

Veza Print

Veza vijčani terminal

Visina 13.8 mm

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 13.9 mm

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 500 sati

Širina 10.71 mm

Smjer parenja Schräg zur Leiterplatte

Težina 2.588 g

Tip LM 5.08/02/135 3.5SN GN BX

Tip LM 5.08/02/135 3.5SN GN BX

Veza Print

Veza vijčani terminal

Visina 19 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 6.8 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz PS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 100 kom.

Širina 10.96 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 1.5 g

Tip PS 3.50/03/90 3.5SN GN BX

Tip PS 3.50/03/90 3.5SN GN BX

Veza Print

Veza vijčani terminal

Visina 11.9 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 14.5 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LMZF

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.13 mm²

Rm 5 mm

Sadržaj 100 kom.

Širina 12,5 mm

Smjer parenja Schräg zur Leiterplatte

Težina 2.64 g

Tip LMZF 5/2/135 3.5GN

Tip LMZF 5/2/135 3.5GN

Veza opružna kopča

Veza Print

Visina 16.4 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 8 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz PM

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.13 mm²

Rm 5 mm

Sadržaj 500 sati

Širina 10.6 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 1.668 g

Tip PM 5.00/02/90 3.5SN GN BX

Tip PM 5.00/02/90 3.5SN GN BX

Veza Print

Veza vijčani terminal

Visina 13.5 mm

AWG maks. 14

AWG min. 24

Boja proizvođača Sivog šljunka

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 500 sati

Širina 10.71 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 2.484 g

Tip LM 5.08/02/90 3.5SN GY BX

Tip LM 5.08/02/90 3.5SN GY BX

Veza Print

Veza vijčani terminal

Visina 17.3 mm

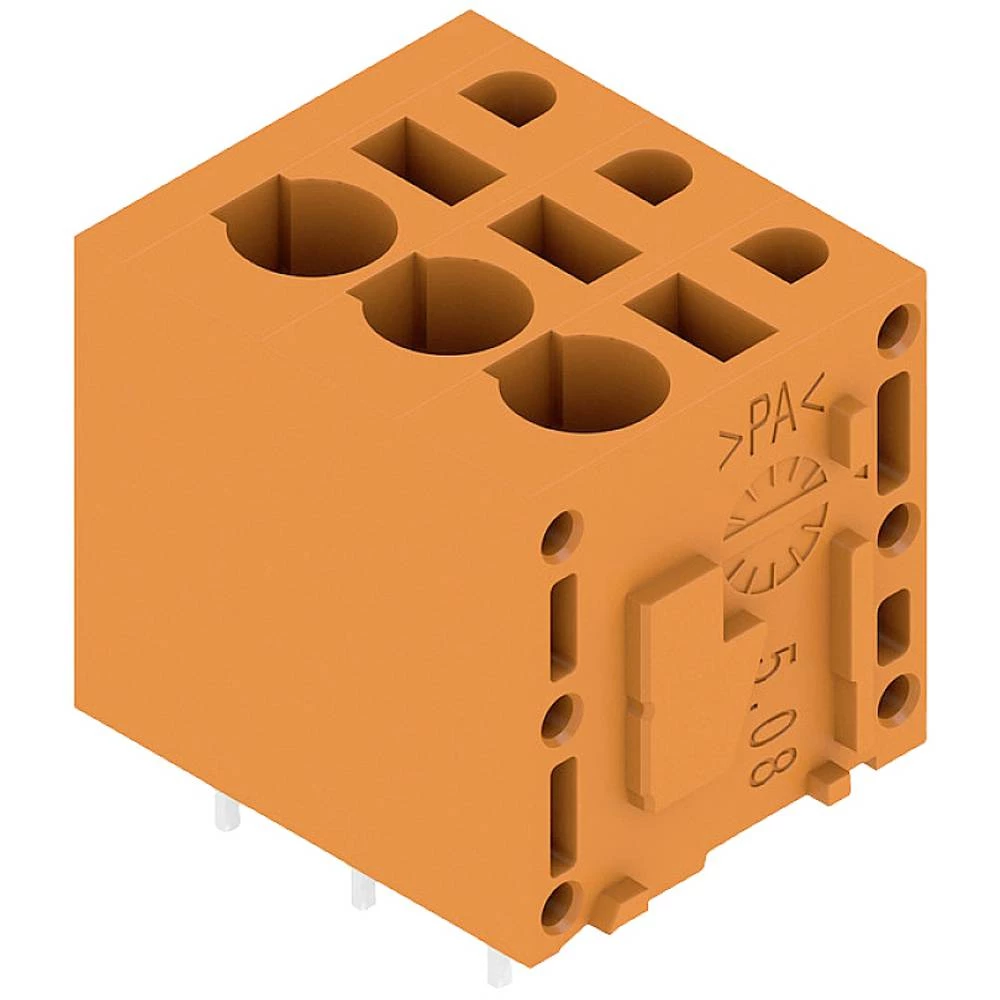

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 90 sati

Širina 17,86 mm

Smjer parenja Okomito na tiskanu ploču

Težina 5.31 g

Tip LMFS 5.08/03/180 3.5SN OR BX

Tip LMFS 5.08/03/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 18.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 19

Broj polova po redu 19

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 15 sati

Širina 97.70 mm

Smjer parenja Okomito na tiskanu ploču

Težina 28.2 g

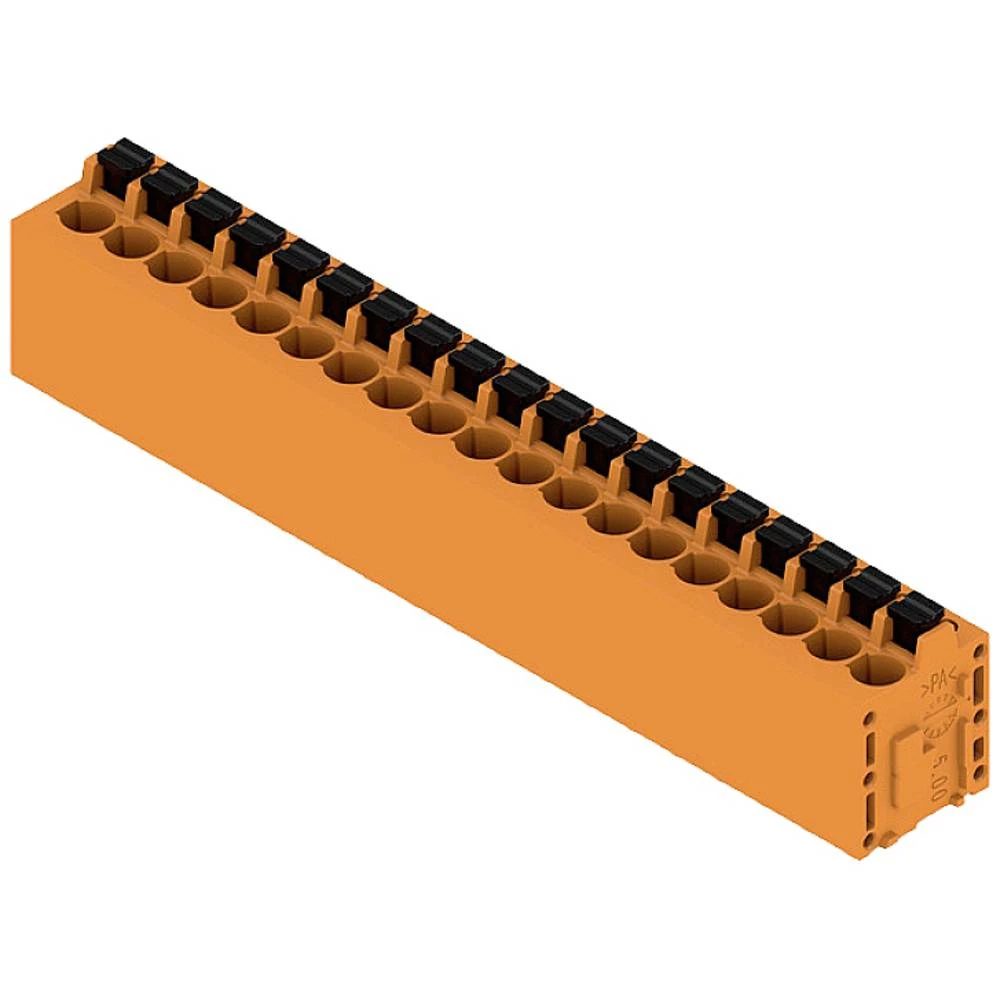

Tip LMF 5.00/19/180 3.5SN OR BX

Tip LMF 5.00/19/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

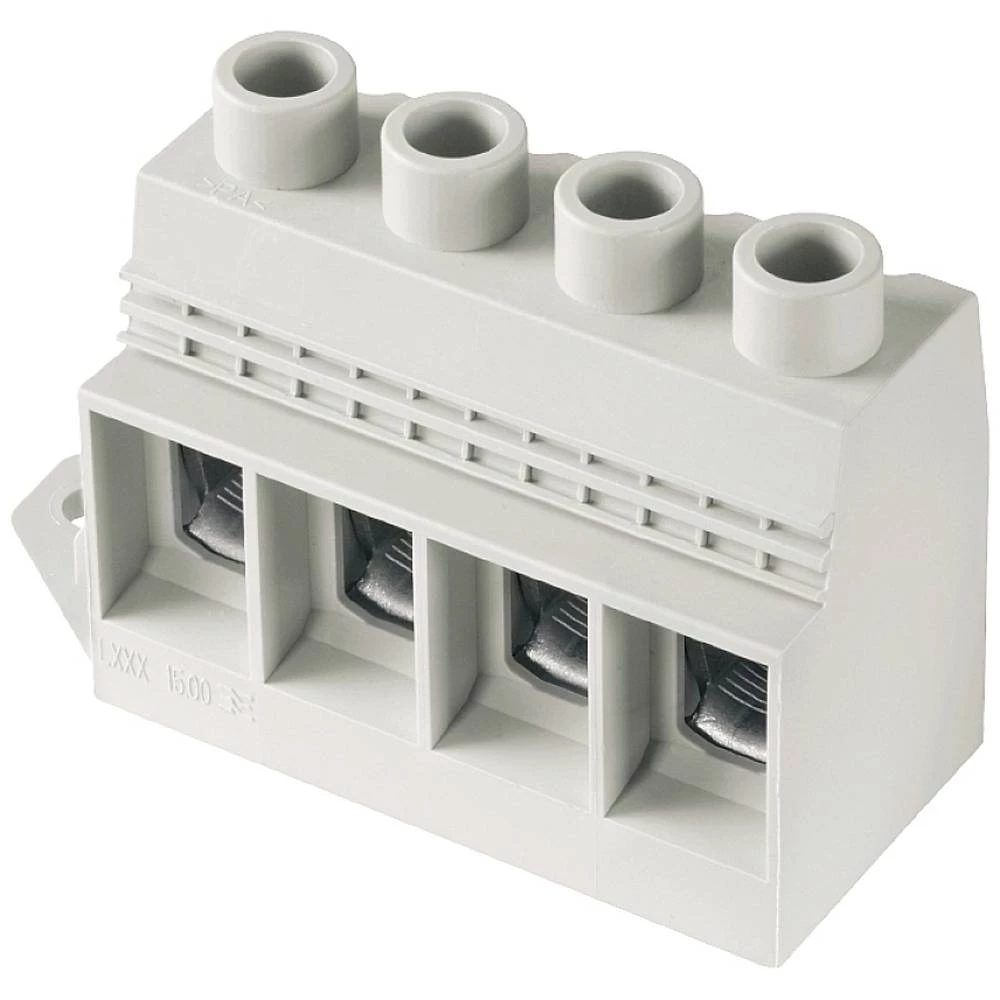

AWG maks. 1

AWG min. 20

Boja proizvođača Sivog šljunka

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 31 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 126 A

Nazivna struja - zaokruženo 126 A

Nazivni napon 600 V

Niz LXXX

Poprečni presjek fleksibilan (maks.) 35 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 12 kom.

Širina 90.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 149,3 g

Tip LXXX 15.00/05/90FL 4.5SN GY BX

Tip LXXX 15.00/05/90FL 4.5SN GY BX

Veza Print

Veza vijčani terminal

Visina 56 mm

AWG maks. 1

AWG min. 20

Boja proizvođača Sivog šljunka

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 31 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 126 A

Nazivna struja - zaokruženo 126 A

Nazivni napon 600 V

Niz LXXX

Poprečni presjek fleksibilan (maks.) 35 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 10 kom.

Širina 120.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 208,05 g

Tip LXXX 15.00/07/90FL 4.5SN GY BX

Tip LXXX 15.00/07/90FL 4.5SN GY BX

Veza Print

Veza vijčani terminal

Visina 56 mm

AWG maks. 1

AWG min. 20

Boja proizvođača Sivog šljunka

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 31 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 126 A

Nazivna struja - zaokruženo 126 A

Nazivni napon 600 V

Niz LXXX

Poprečni presjek fleksibilan (maks.) 35 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 10 kom.

Širina 120.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 208,05 g

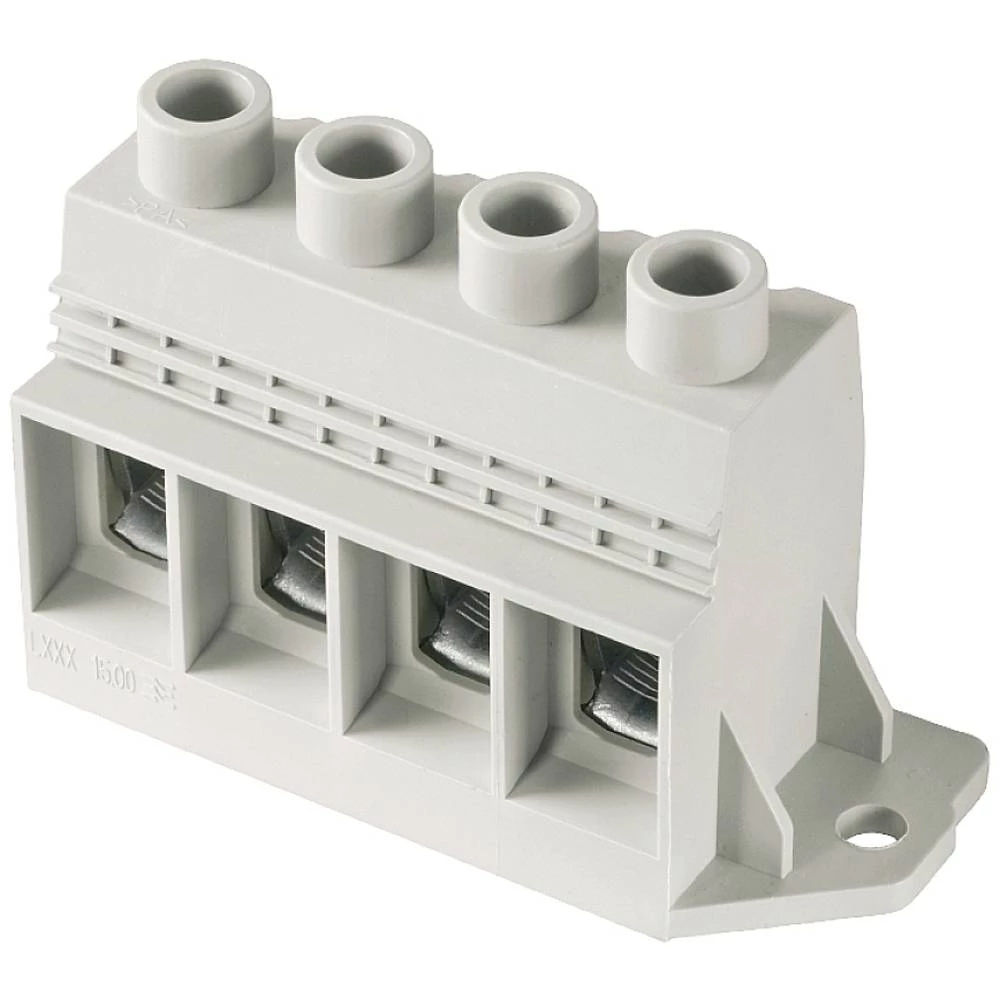

Tip LXXX 15.00/07/90FR 4.5SN GY BX

Tip LXXX 15.00/07/90FR 4.5SN GY BX

Veza Print

Veza vijčani terminal

Visina 56 mm

AWG maks. 1

AWG min. 20

Boja proizvođača Sivog šljunka

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 31 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 126 A

Nazivna struja - zaokruženo 126 A

Nazivni napon 600 V

Niz LXXX

Poprečni presjek fleksibilan (maks.) 35 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 8 kom.

Širina 135.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 237,42 g

Tip LXXX 15.00/08/90FL 4.5SN GY BX

Tip LXXX 15.00/08/90FL 4.5SN GY BX

Veza Print

Veza vijčani terminal

Visina 56 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 16

Broj polova po redu 16

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 81.93 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 12.04 g

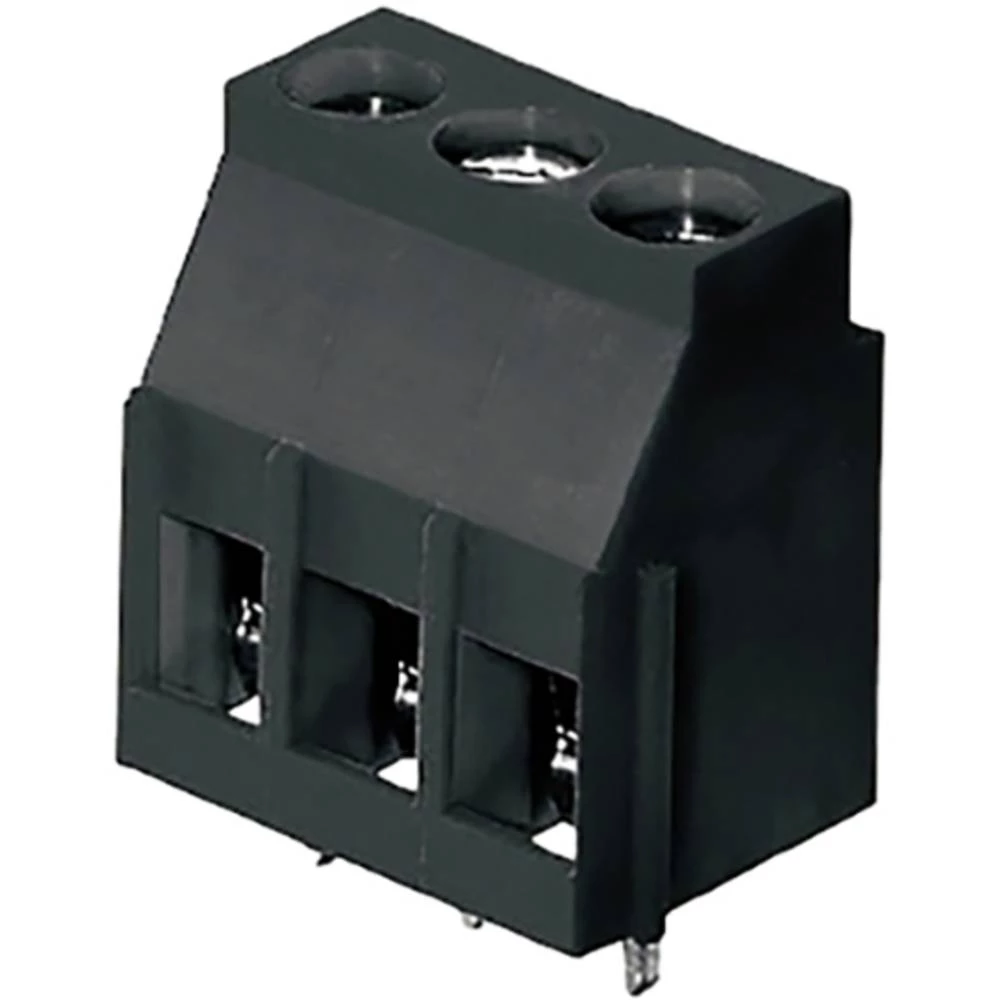

Tip LL 5.08/16/90 3.2SN BK BX

Tip LL 5.08/16/90 3.2SN BK BX

Veza Print

Veza vijčani terminal

Visina 20.3 mm

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 26.45 mm

Kontaktni materijal elektrolitski bakar

Nazivna struja 61 A

Nazivna struja - zaokruženo 61 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 40 kom

Širina 26.58 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 25,07 g

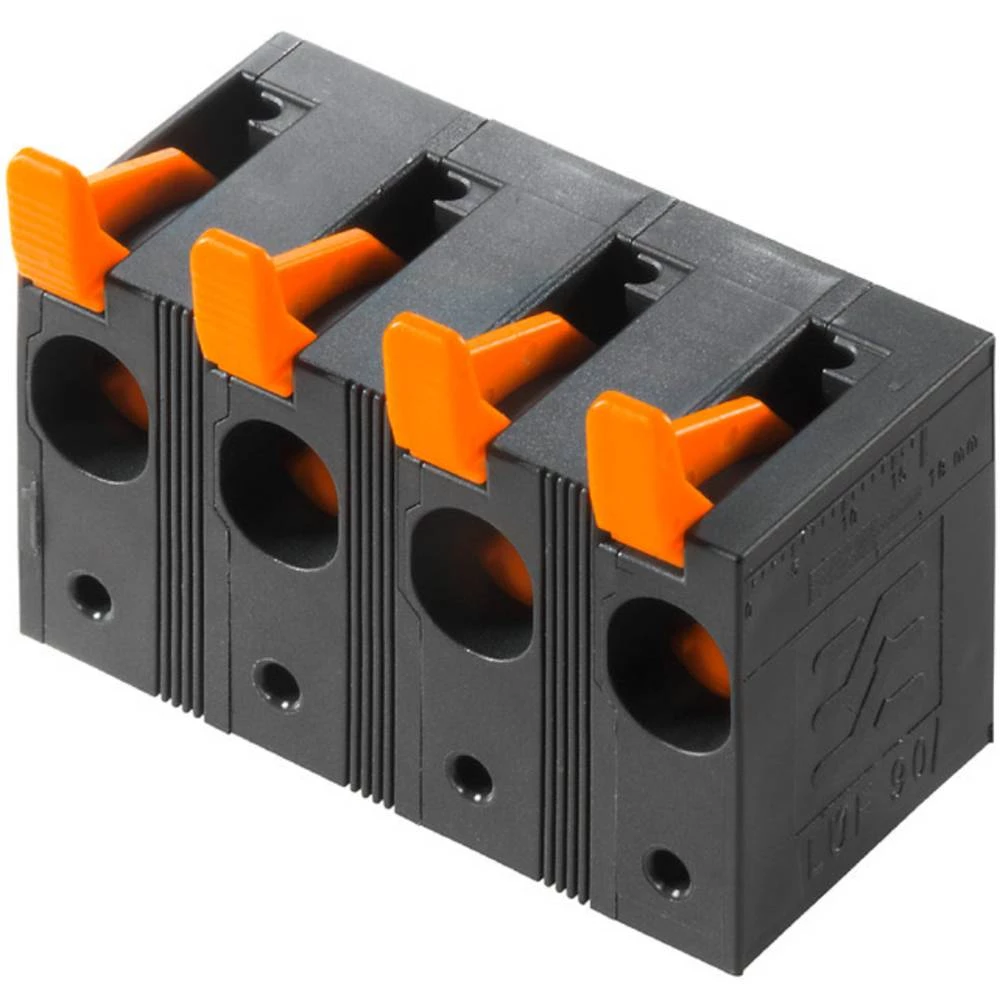

Tip LUF 15.00/02/90 5.0SN BK BX

Tip LUF 15.00/02/90 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 47.03 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 20.05 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 37 A

Nazivna struja - zaokruženo 37 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 80 kom

Širina 23.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 12,43 g

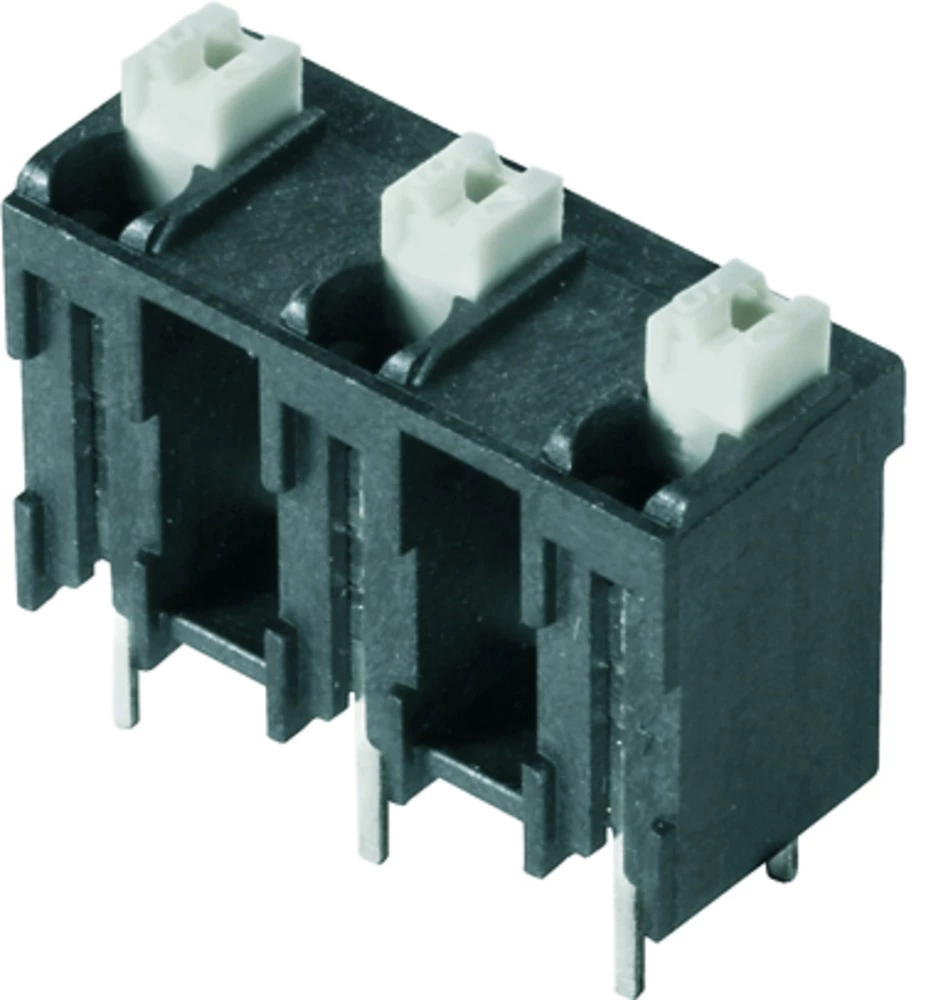

Tip LLFS 7.50/03/90V 5.0SN BK BX

Tip LLFS 7.50/03/90V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 30.57 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 20.05 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 37 A

Nazivna struja - zaokruženo 37 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 30 sati

Širina 61 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 32.6 g

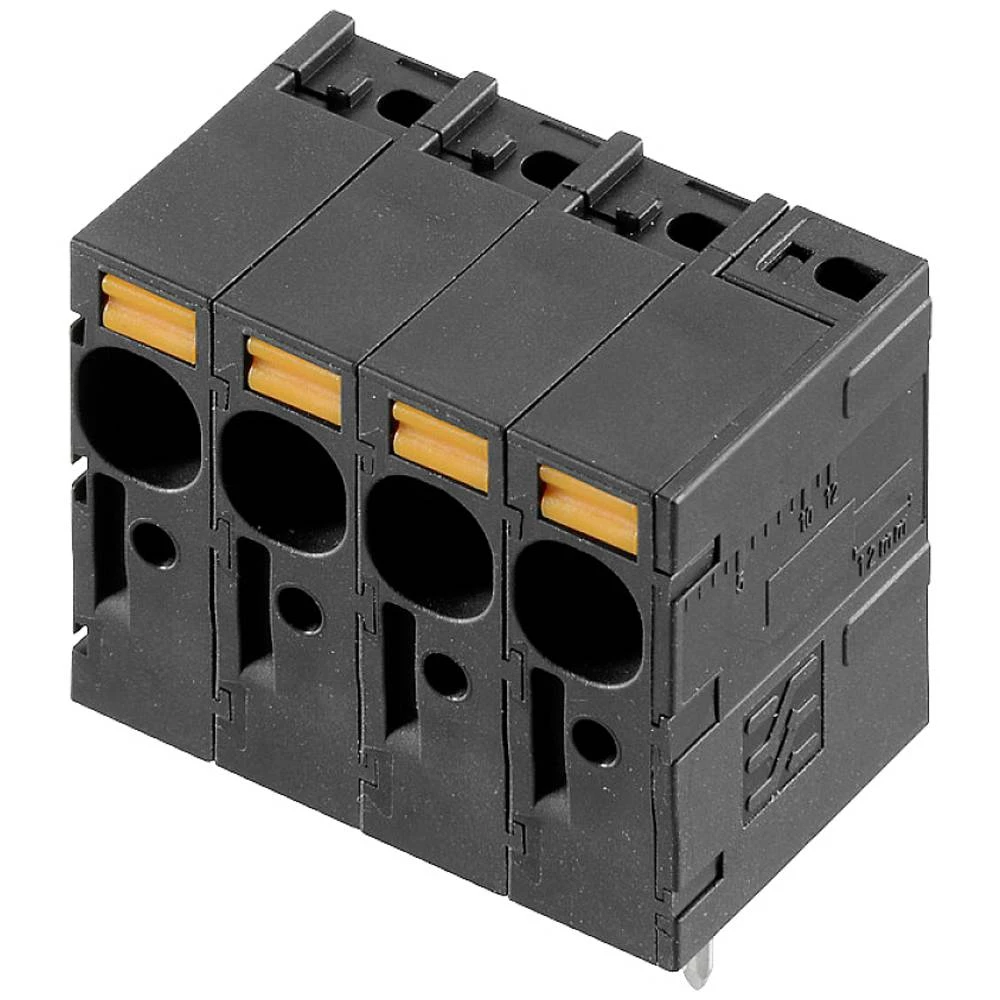

Tip LLFS 7.50/08/90V 5.0SN BK BX

Tip LLFS 7.50/08/90V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 30.57 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 20.97 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 6.2 g

Tip LL 5.08/04/90 4.5SN OR BX

Tip LL 5.08/04/90 4.5SN OR BX

Veza Print

Veza vijčani terminal

Visina 21.6 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 10.81 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 3.25 g

Tip LL 5.08/02/90 4.5SN BK BX

Tip LL 5.08/02/90 4.5SN BK BX

Veza Print

Veza vijčani terminal

Visina 21.6 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 2
