Stezaljke za tiskane pločice

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 65 A

Nazivna struja - zaokruženo 65 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 12,7 mm

Sadržaj 20 kom.

Širina 49.06 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 39.29 g

Tip LUP 12.70/04/90 5.0SN GY BX

Tip LUP 12.70/04/90 5.0SN GY BX

Veza vijčani terminal

Veza Print

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 65 A

Nazivna struja - zaokruženo 65 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 12,7 mm

Sadržaj 20 kom.

Širina 99.86 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 81.58 mm

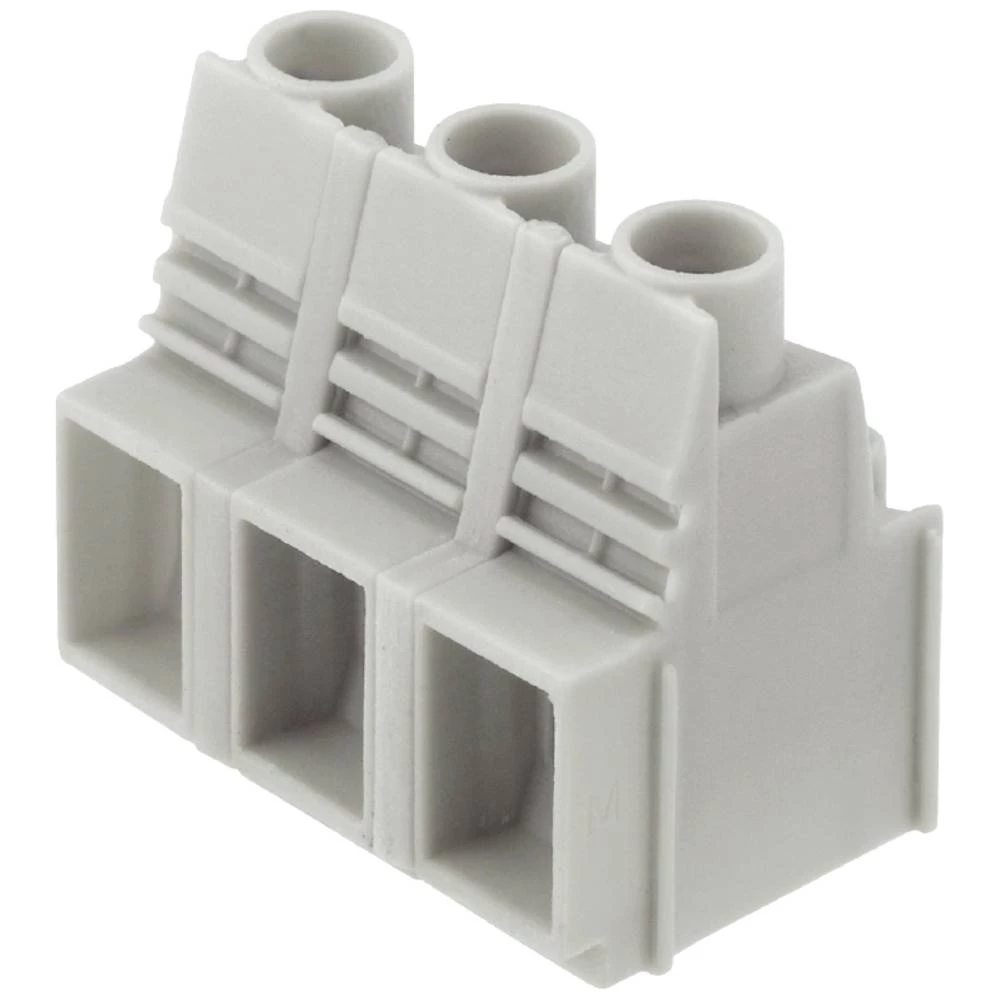

Tip LUP 12.70/08/90 5.0SN GY BX

Tip LUP 12.70/08/90 5.0SN GY BX

Veza vijčani terminal

Veza Print

Visina 36.5 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 22,07 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 100 kom.

Širina 16 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 7.36 g

Tip LLF 7.50/02/90V 5.0SN BK BX

Tip LLF 7.50/02/90V 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 36.55 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 11

Broj polova po redu 11

Broj redaka 1

Duljina 17.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 30 sati

Širina 10.65 mm

Smjer parenja Okomito na tiskanu ploču

Težina 15.9 g

Tip LL 5.00/11/180 3.2SN OR BX

Tip LL 5.00/11/180 3.2SN OR BX

Veza vijčani terminal

Veza Print

Visina 14.2 mm

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 24,7 mm

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 40 kom

Širina 21.58 mm

Smjer parenja Okomito na tiskanu ploču

Težina 16,91 g

Tip LUFS 10.00/02/180V 5.0SN BK BX

Tip LUFS 10.00/02/180V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 36.3 mm

AWG maks. 1

AWG min. 20

Boja proizvođača crna

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 31 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 126 A

Nazivna struja - zaokruženo 126 A

Nazivni napon 600 V

Niz LXXX

Poprečni presjek fleksibilan (maks.) 35 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 12 kom.

Širina 90.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 149,3 g

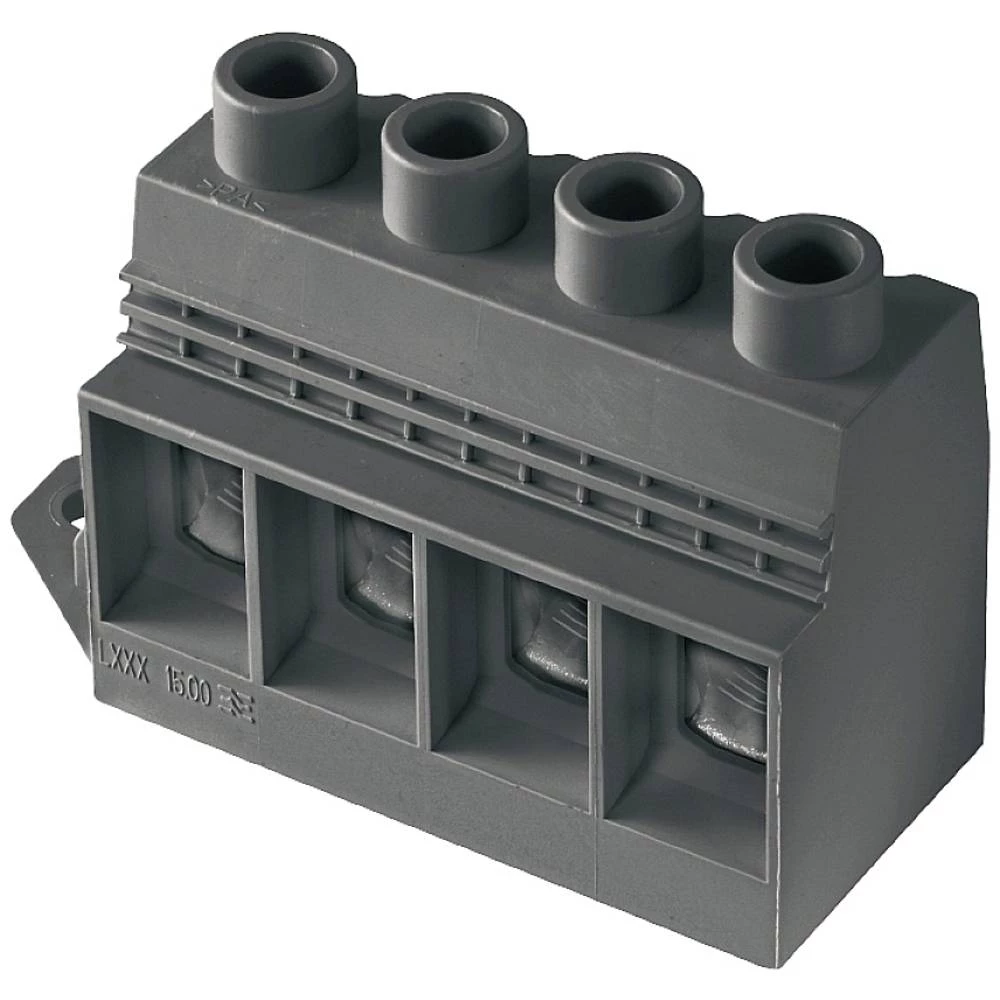

Tip LXXX 15.00/05/90FL 4.5SN BK BX

Tip LXXX 15.00/05/90FL 4.5SN BK BX

Veza vijčani terminal

Veza Print

Visina 56 mm

AWG maks. 1

AWG min. 20

Boja proizvođača crna

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 31 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 126 A

Nazivna struja - zaokruženo 126 A

Nazivni napon 600 V

Niz LXXX

Poprečni presjek fleksibilan (maks.) 35 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 12 kom.

Širina 90.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 149,3 g

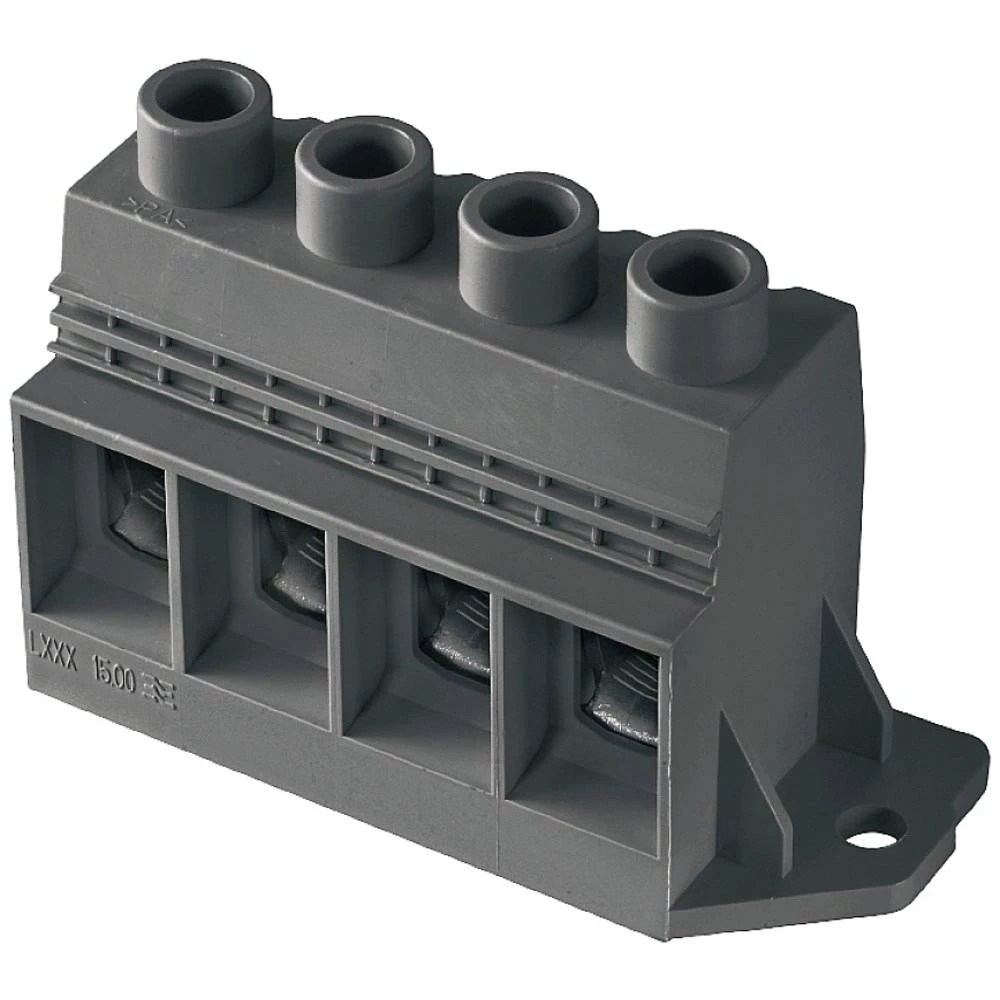

Tip LXXX 15.00/05/90FR 4.5SN BK BX

Tip LXXX 15.00/05/90FR 4.5SN BK BX

Veza vijčani terminal

Veza Print

Visina 56 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 17.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 48 kom.

Širina 10.65 mm

Smjer parenja Okomito na tiskanu ploču

Težina 10.24 g

Tip LL 5.00/07/180 3.2SN OR BX

Tip LL 5.00/07/180 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 14.2 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 11

Broj polova po redu 11

Broj redaka 1

Duljina 14.75 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 320 kom

Širina 39.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 7,03 g

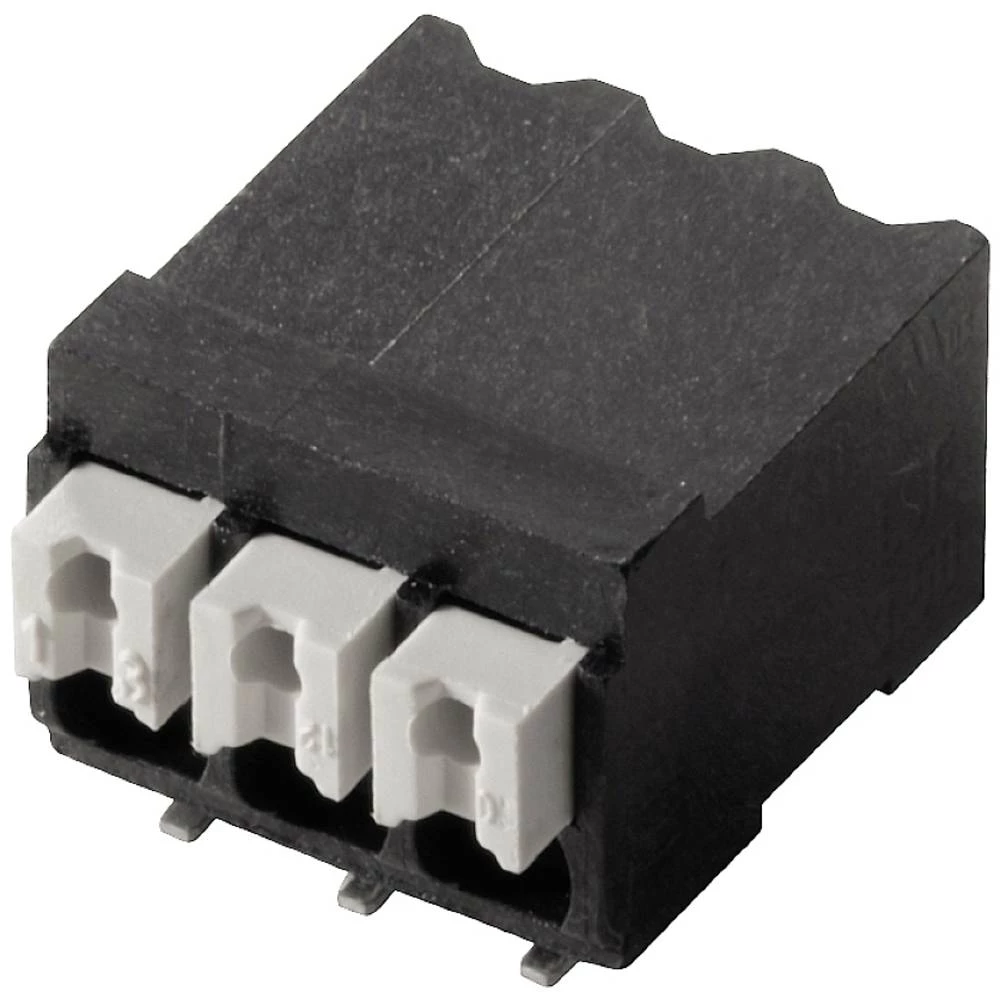

Tip LSF-SMD 3.50/11/90 SN BK RL

Tip LSF-SMD 3.50/11/90 SN BK RL

Visina 9.65 mm

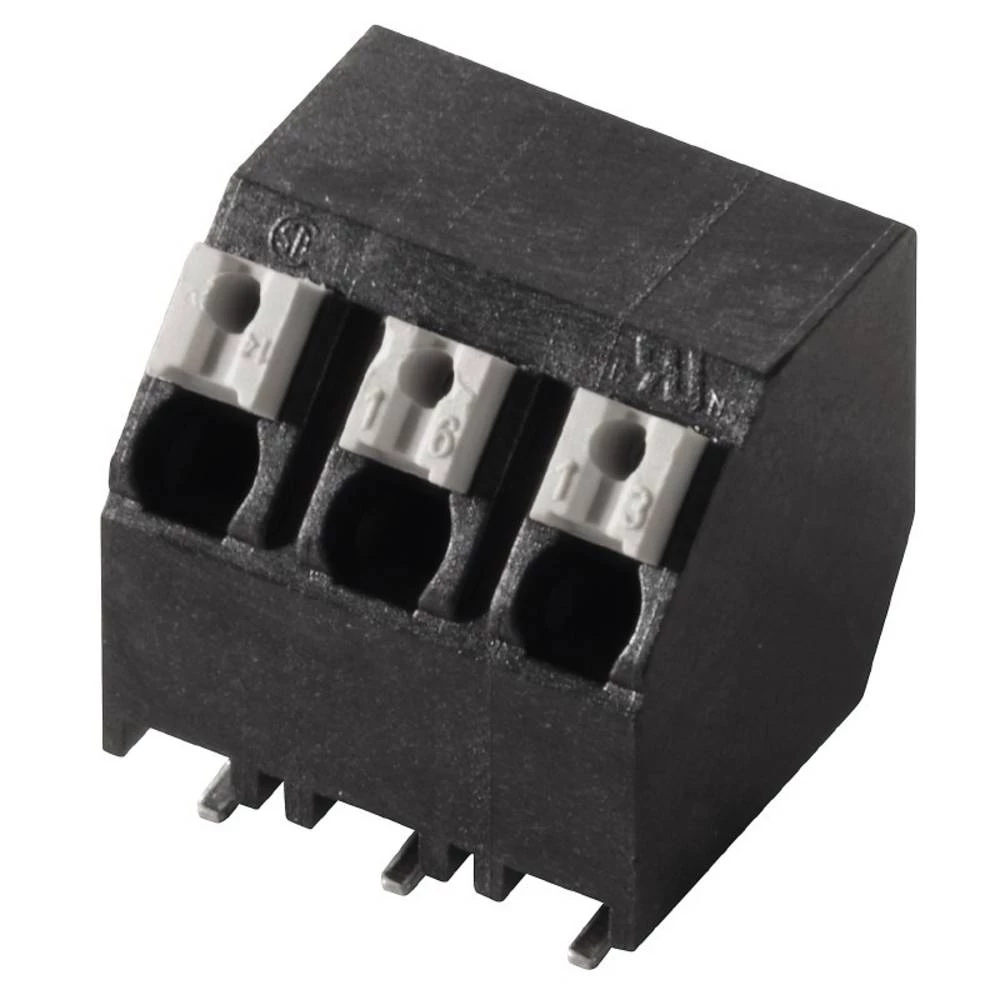

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 12,7 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5 mm

Sadržaj 210 sati

Širina 14.2 mm

Smjer parenja Schräg zur Leiterplatte

Težina 3.79 g

Tip LSF-SMD 5.00/03/135 SN BK RL

Tip LSF-SMD 5.00/03/135 SN BK RL

Visina 14.45 mm

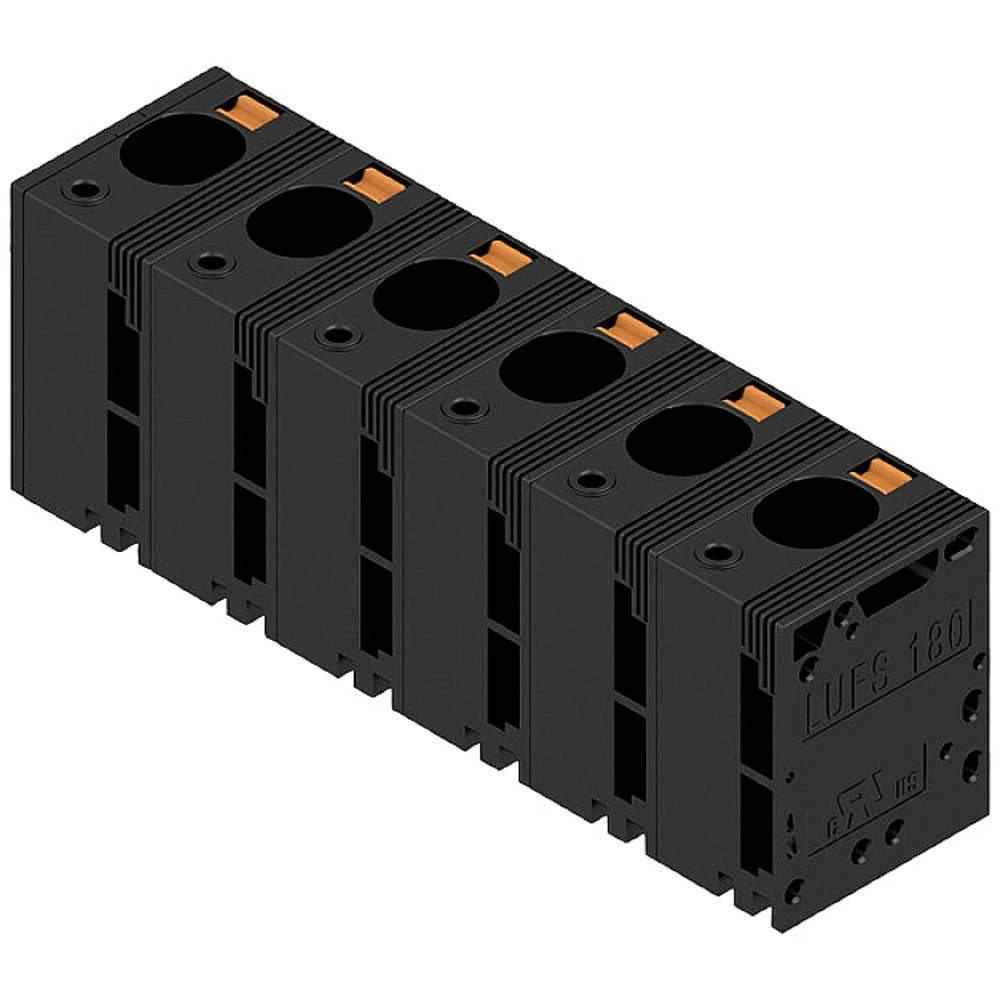

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 24,7 mm

Kontaktni materijal elektrolitski bakar

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 10 kom.

Širina 86.6 mm

Smjer parenja Okomito na tiskanu ploču

Težina 62.2 mm

Tip LUFS 15.00/06/180V 5.0SN BK BX

Tip LUFS 15.00/06/180V 5.0SN BK BX

Veza Utična stezaljka

Veza Print

Visina 36.3 mm

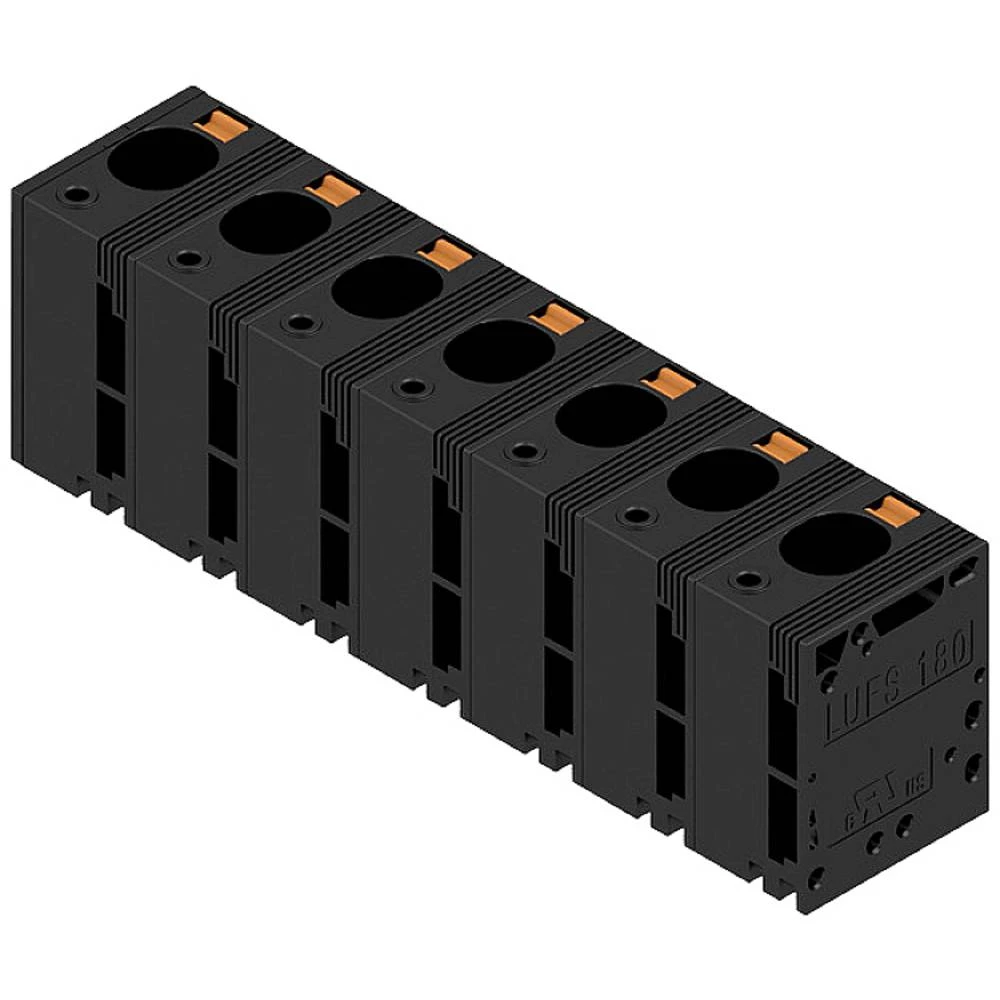

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 24,7 mm

Kontaktni materijal elektrolitski bakar

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 10 kom.

Širina 101,58 mm

Smjer parenja Okomito na tiskanu ploču

Težina 72,72 g

Tip LUFS 15.00/07/180V 5.0SN BK BX

Tip LUFS 15.00/07/180V 5.0SN BK BX

Veza Utična stezaljka

Veza Print

Visina 36.3 mm

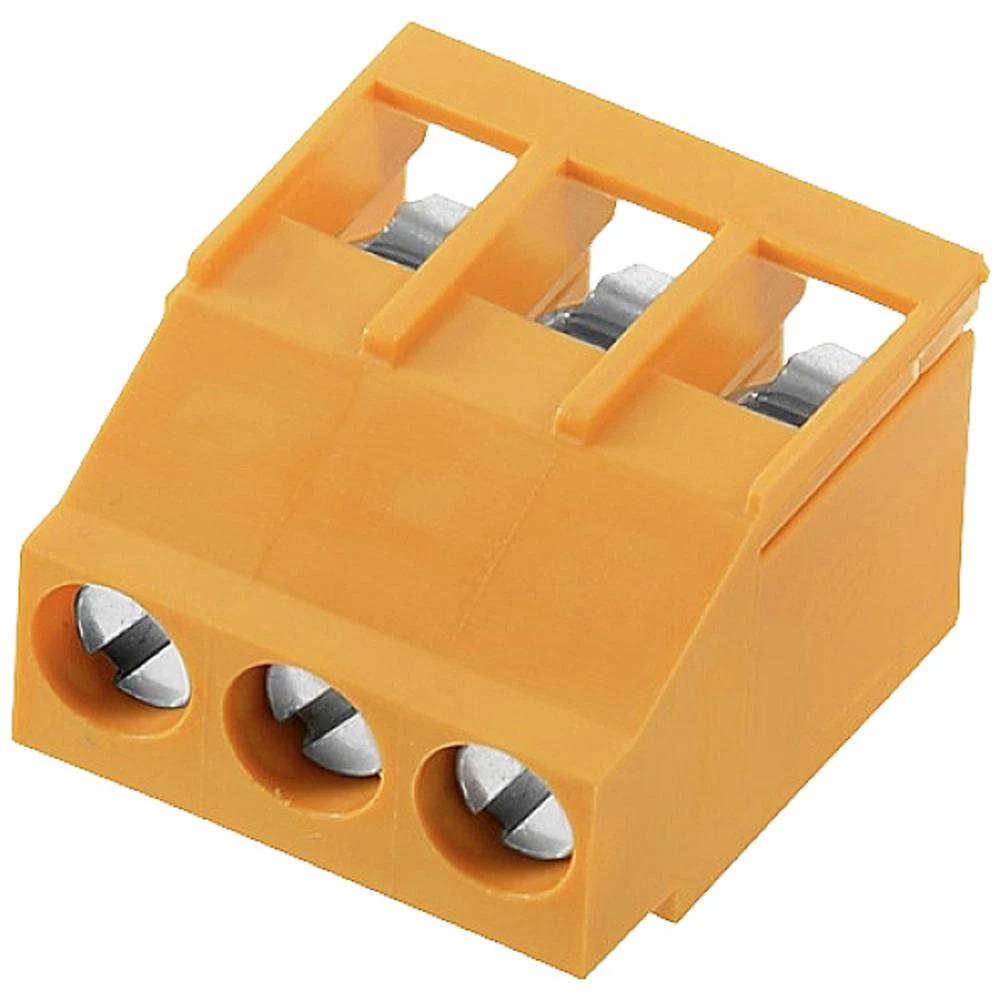

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 17.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 114 kom.

Širina 10.65 mm

Smjer parenja Okomito na tiskanu ploču

Težina 4,29 g

Tip LL 5.00/03/180 3.2SN OR BX

Tip LL 5.00/03/180 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 14.2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 17.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 72 kom.

Širina 10.65 mm

Smjer parenja Okomito na tiskanu ploču

Težina 7.16 g

Tip LL 5.00/05/180 3.2SN OR BX

Tip LL 5.00/05/180 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 14.2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 17.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 36 sati

Širina 46.37 mm

Smjer parenja Okomito na tiskanu ploču

Težina 13,01 g

Tip LL 5.08/09/180 3.2SN OR BX

Tip LL 5.08/09/180 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 14.2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 17.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 36 sati

Širina 51.45 mm

Smjer parenja Okomito na tiskanu ploču

Težina 14.45 g

Tip LL 5.08/10/180 3.2SN OR BX

Tip LL 5.08/10/180 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 14.2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 15.89 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 4.72 g

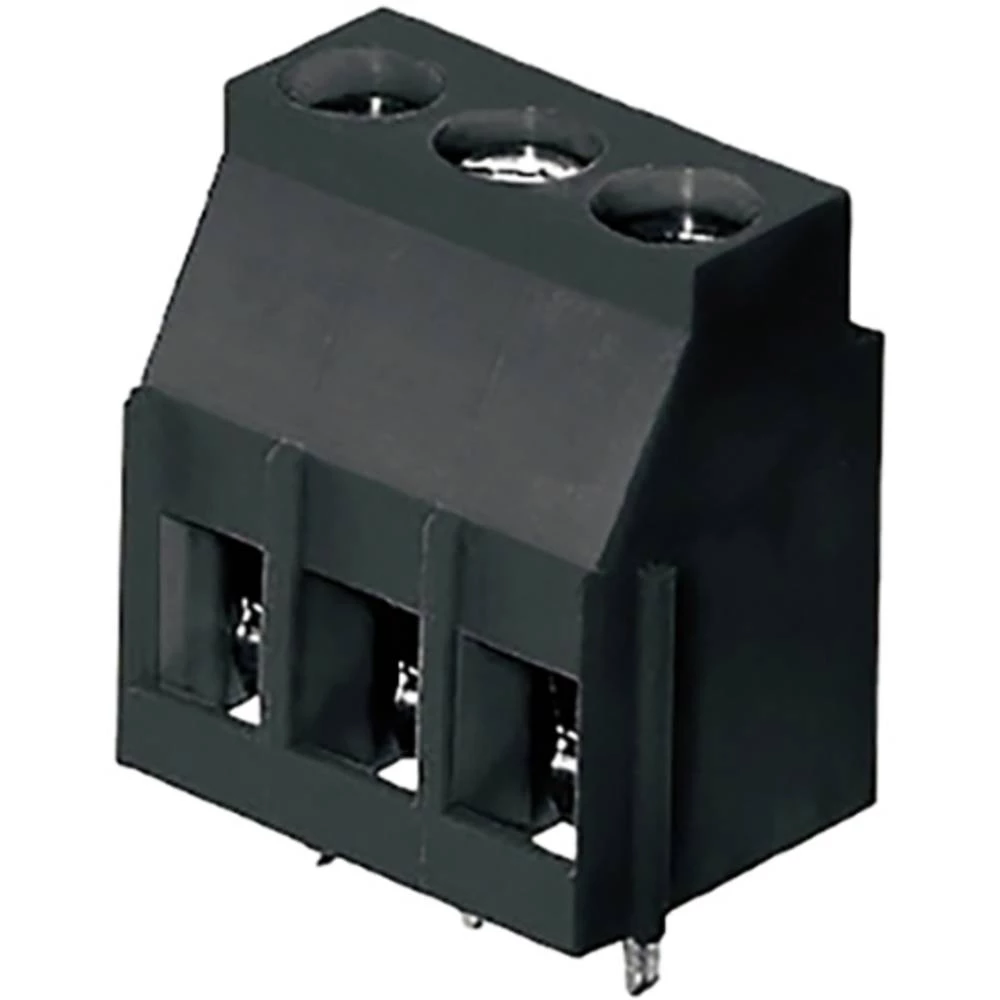

Tip LL 5.08/03/90 4.5SN BK BX

Tip LL 5.08/03/90 4.5SN BK BX

Veza vijčani terminal

Veza Print

Visina 21.6 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 61.61 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 18.2 g

Tip LL 5.08/12/90 4.5SN OR BX

Tip LL 5.08/12/90 4.5SN OR BX

Veza vijčani terminal

Veza Print

Visina 21.6 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 11

Broj polova po redu 11

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 25 kom.

Širina 58.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 16.3 cm

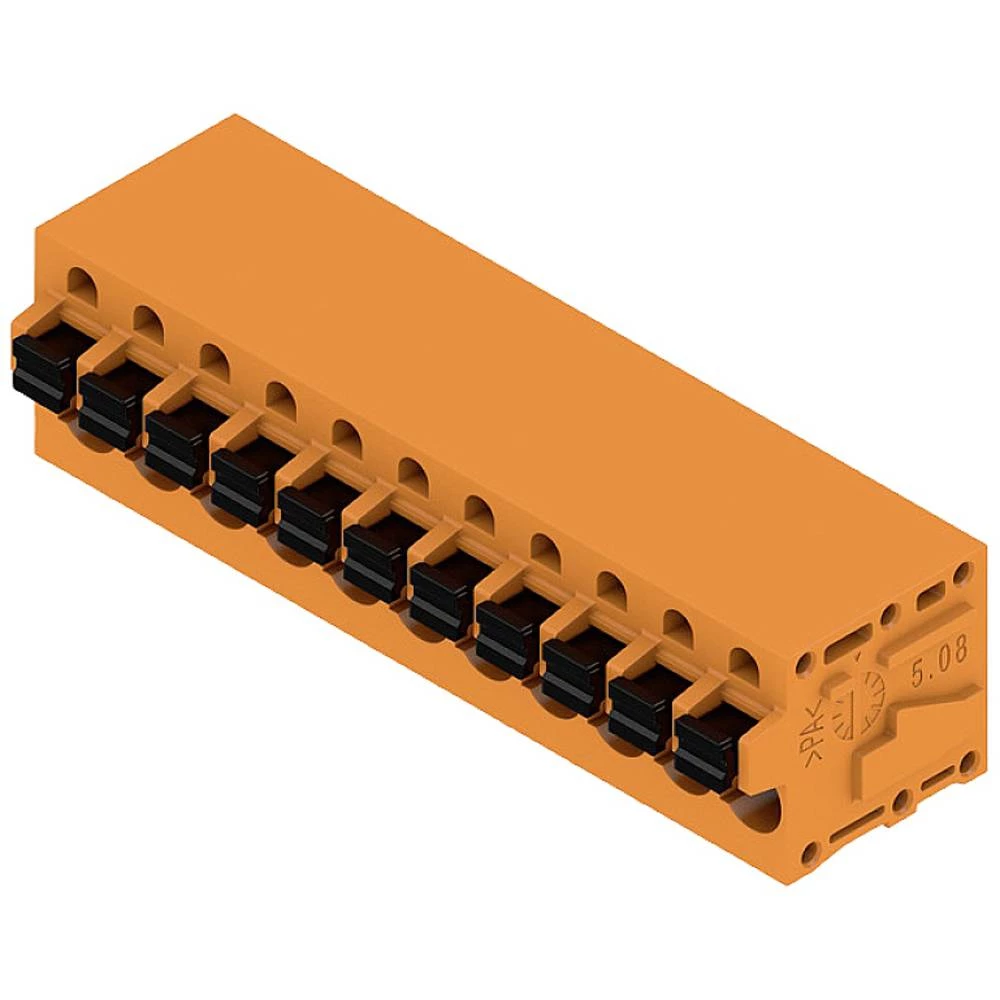

Tip LMF 5.08/11/90 3.5SN OR BX

Tip LMF 5.08/11/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 15.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 130 kom

Širina 12.8 cm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 3.62 g

Tip LMFS 5.08/02/90 3.5SN OR BX

Tip LMFS 5.08/02/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 25 kom.

Širina 52.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 15.23 mm

Tip LMF 5.00/10/180 3.5SN BK BX

Tip LMF 5.00/10/180 3.5SN BK BX

Veza Utična stezaljka

Veza Print

Visina 22.7 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 17,5 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 100 kom.

Širina 15.6 mm

Smjer parenja Schräg zur Leiterplatte

Težina 4.77 g

Tip LP 5.00/03/135 4.5SN BK BX

Tip LP 5.00/03/135 4.5SN BK BX

Veza Print

Veza vijčani terminal

Visina 21,3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 19 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 100 kom.

Širina 15.6 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 3.54 g

Tip LP 7.50/02/90 4.5SN BK BX

Tip LP 7.50/02/90 4.5SN BK BX

Veza Print

Veza vijčani terminal

Visina 15.5 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 17.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 168 kom.

Širina 10.81 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2.89 g

Tip LL 5.08/02/180 3.2SN OR BX

Tip LL 5.08/02/180 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 14.2 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 15.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 25 kom.

Širina 52.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 13.25 g

Tip LMFS 5.00/10/90 3.5SN OR BX

Tip LMFS 5.00/10/90 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 6

AWG min. 18

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 26.45 mm

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 30 sati

Širina 41.58 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 42,17g

Tip LUF 10.00/04/90V 5.0SN BK BX

Tip LUF 10.00/04/90V 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 47.03 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 17.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²
