Stezaljke za tiskane pločice

AWG maks. 10

AWG min. 26

Broj polova 4

Broj polova po redu 4

Duljina 26 mm

Kontaktni materijal elektrolitski bakar

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 6.35 mm

Sadržaj 50 kom.

Širina 26.9 mm

Smjer parenja Okomito na tiskanu ploču

Težina 29,82 g

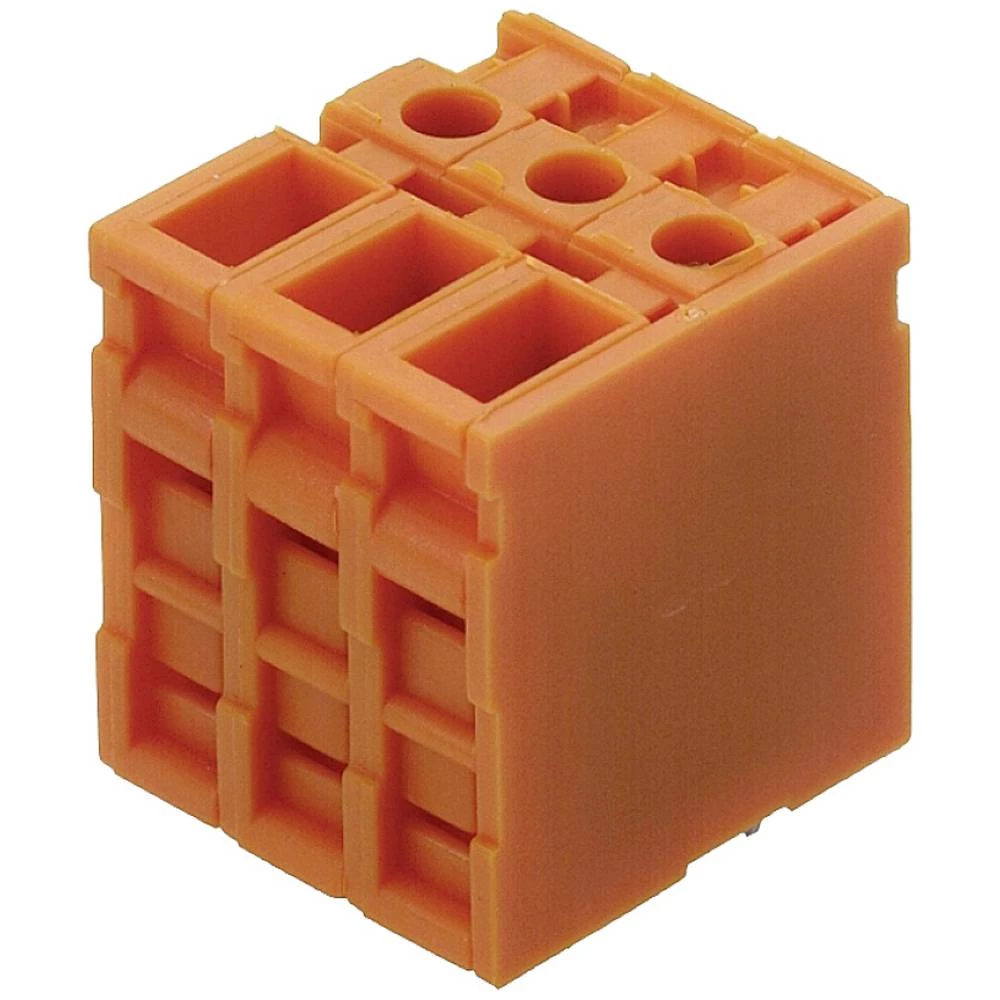

Tip TOP4GS4/180 6.35 GN

Tip TOP4GS4/180 6.35 GN

Veza Print

Veza vijčani terminal

Visina 29.5 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 22,07 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 50 kom.

Širina 53.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 25.22 g

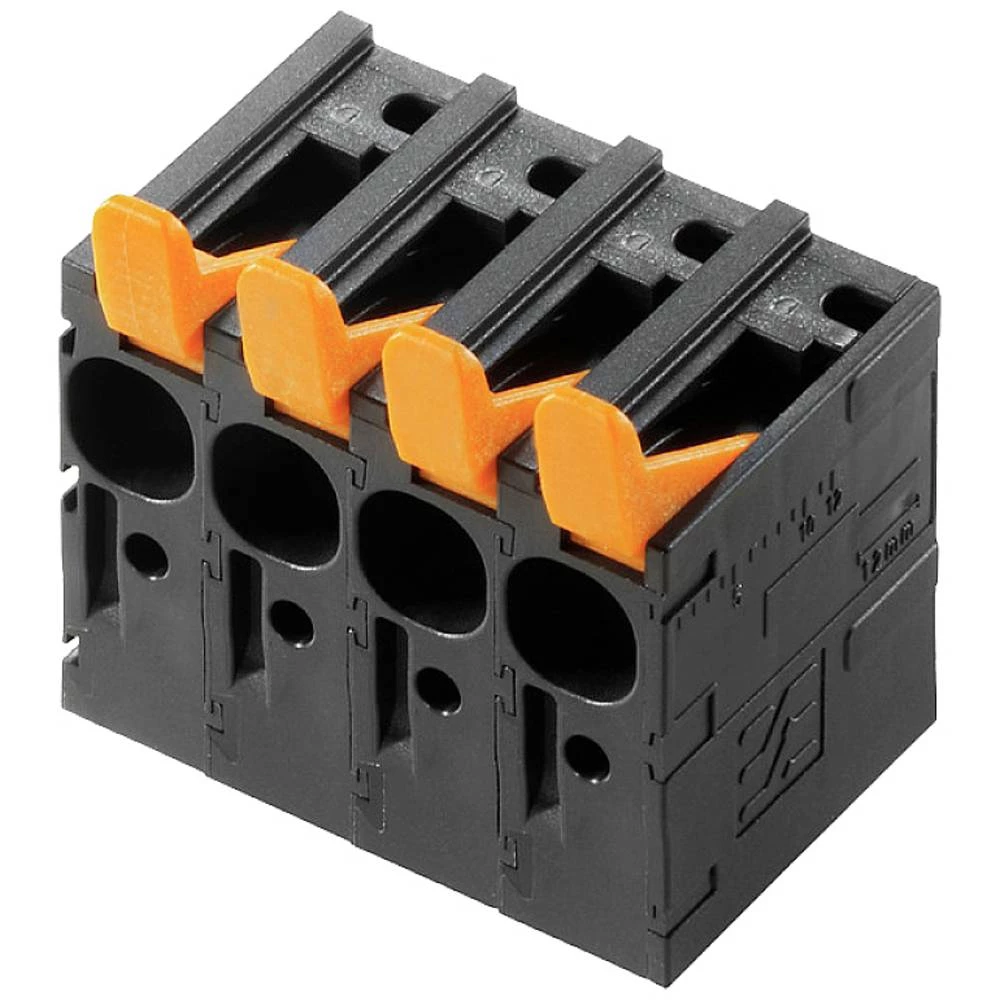

Tip LLF 7.50/07/90V 5.0SN BK BX

Tip LLF 7.50/07/90V 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 36.55 mm

AWG maks. 6

AWG min. 22

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 51 A

Nazivna struja - zaokruženo 51 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 21.12 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 18.42 g

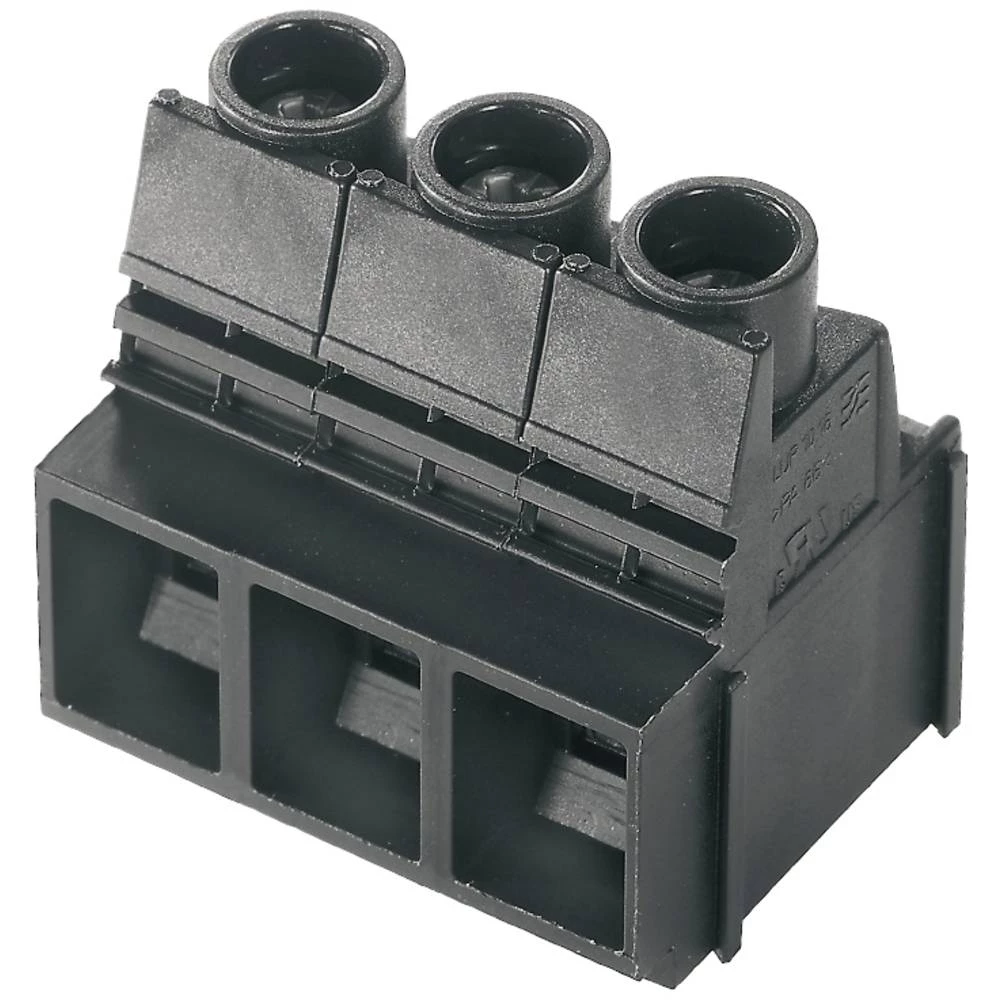

Tip LUP 10.16/02/90V 5.0SN BK BX

Tip LUP 10.16/02/90V 5.0SN BK BX

Veza Print

Veza vijčani terminal

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 51 A

Nazivna struja - zaokruženo 51 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 41.44 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 36,84 g

Tip LUP 10.16/04/90V 5.0SN BK BX

Tip LUP 10.16/04/90V 5.0SN BK BX

Veza Print

Veza vijčani terminal

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 65 A

Nazivna struja - zaokruženo 65 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 12,7 mm

Sadržaj 20 kom.

Širina 23.66 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 19.65 mm

Tip LUP 12.70/02/90 5.0SN GY BX

Tip LUP 12.70/02/90 5.0SN GY BX

Veza Print

Veza vijčani terminal

Visina 36.5 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 18.5 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 37 A

Nazivna struja - zaokruženo 37 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 80 kom

Širina 24.3 mm

Smjer parenja Okomito na tiskanu ploču

Težina 11,03 g

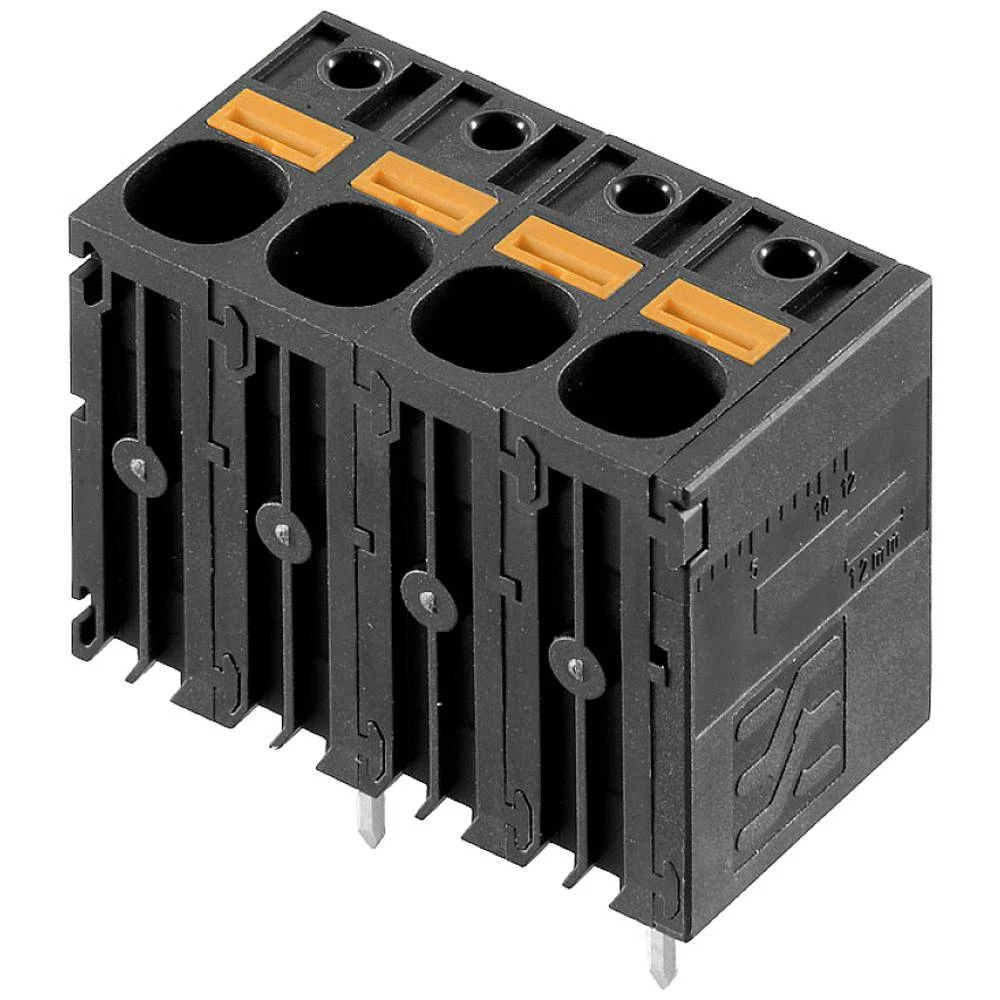

Tip LLFS 7.50/03/180V 5.0SN BK BX

Tip LLFS 7.50/03/180V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 29.2 cm

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 24,7 mm

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 10 kom.

Širina 71.58 mm

Smjer parenja Okomito na tiskanu ploču

Težina 56.9 mm

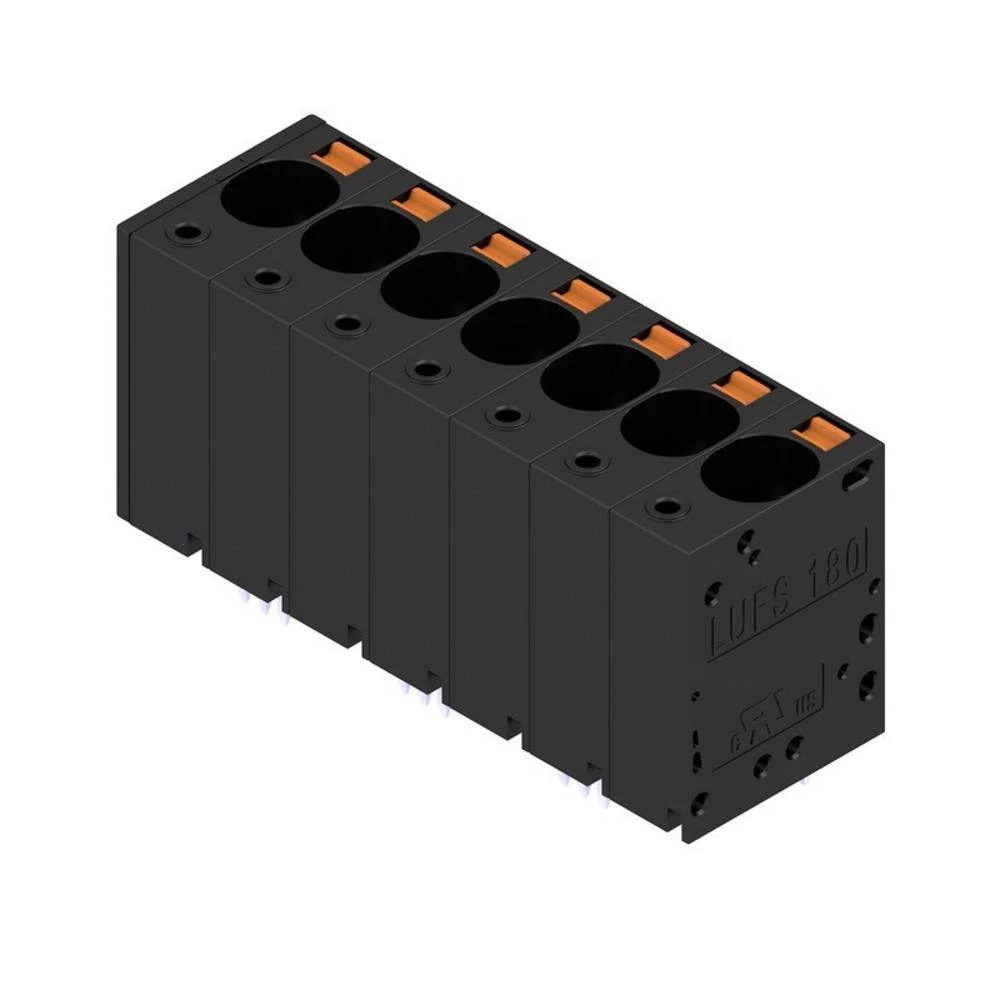

Tip LUFS 10.00/07/180V 5.0SN BK BX

Tip LUFS 10.00/07/180V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 36.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 130 kom

Širina 12,7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 3.2 g

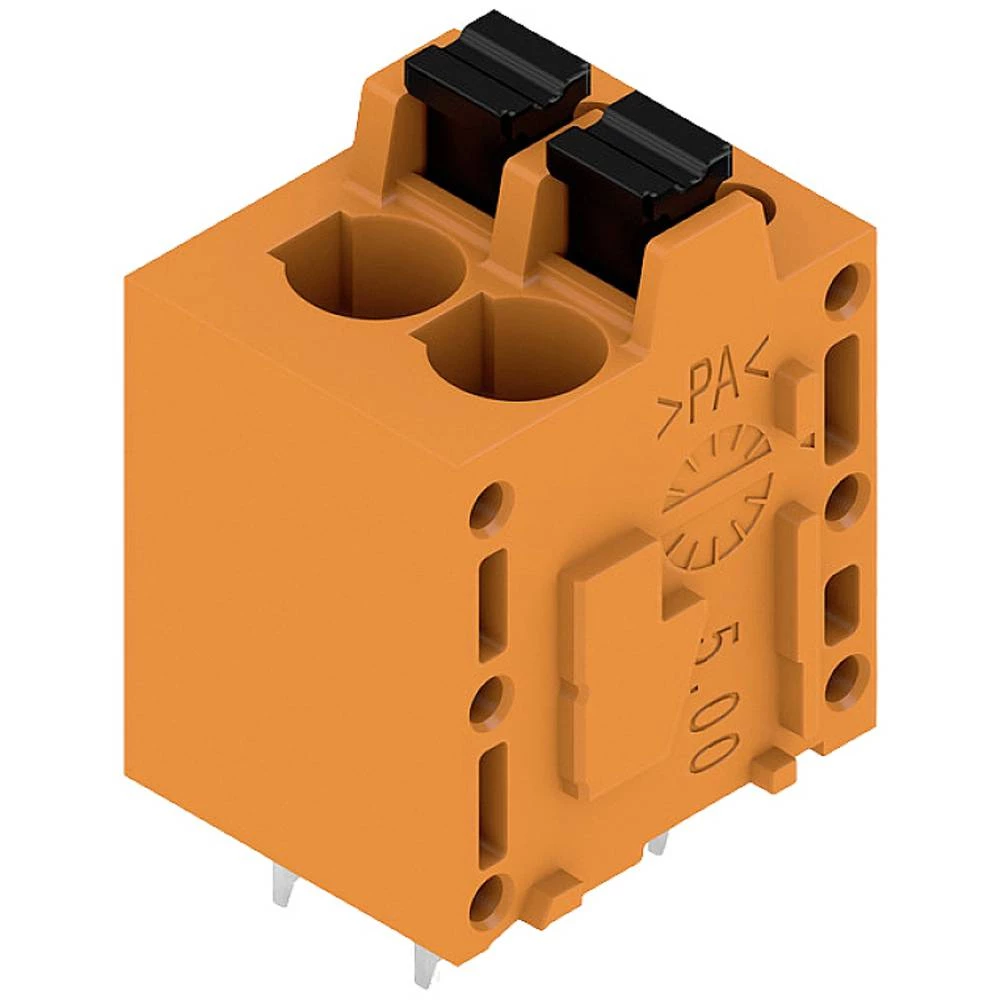

Tip LMF 5.00/02/180 3.5SN OR BX

Tip LMF 5.00/02/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

Sadržaj 50 kom.

Tip LMTE 5.08/05/180 SN BK BX

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 14.75 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 320 kom

Širina 7.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 2.11 g

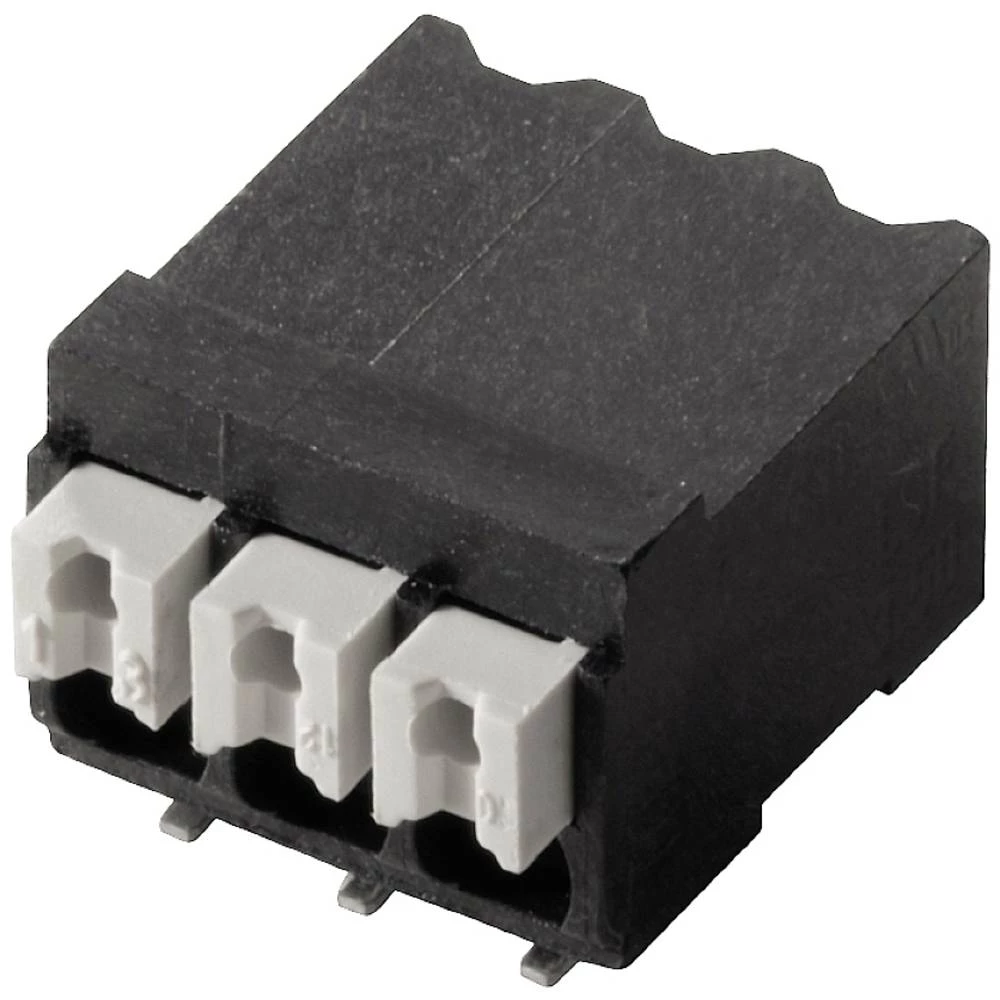

Tip LSF-SMD 3.50/02/90 SN BK RL

Tip LSF-SMD 3.50/02/90 SN BK RL

Visina 9.65 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 10.5 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5 mm

Sadržaj 180 sati

Širina 14.2 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2.91 g

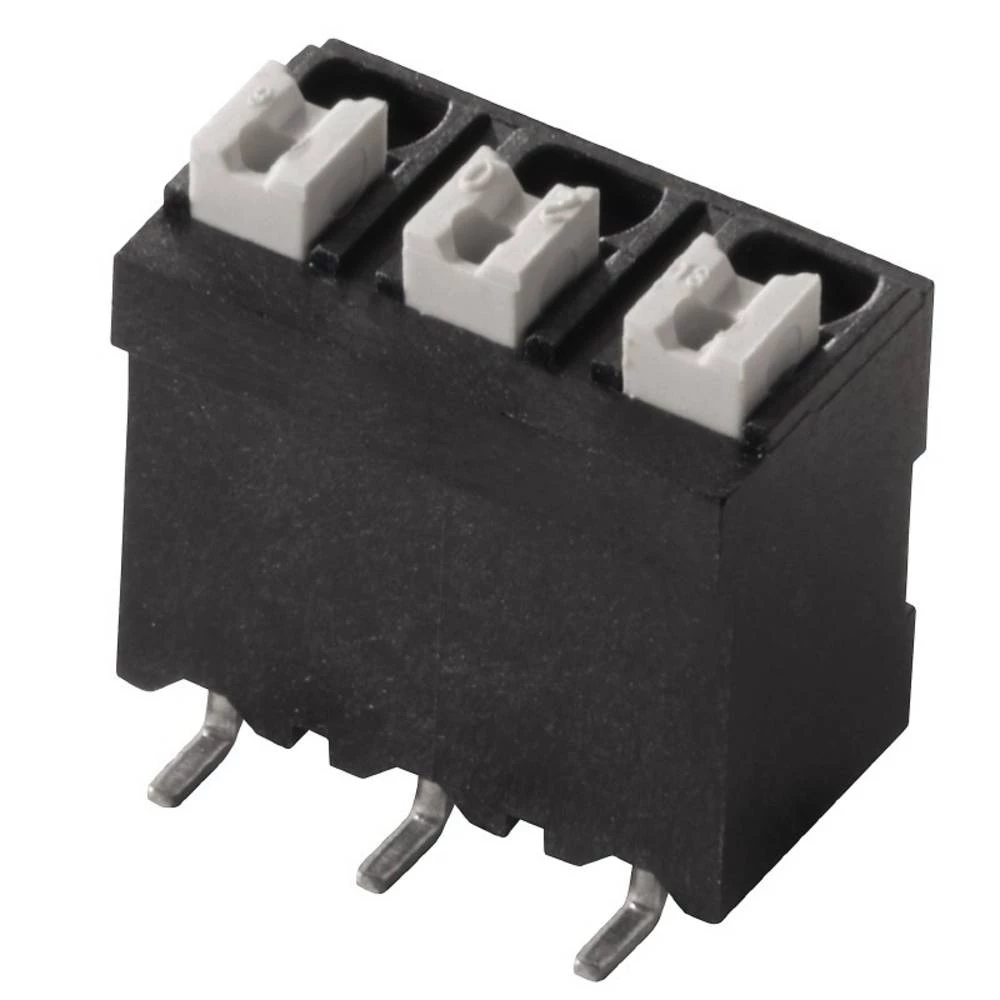

Tip LSF-SMD 5.00/03/180 SN BK RL

Tip LSF-SMD 5.00/03/180 SN BK RL

Visina 16.3 mm

Sadržaj 50 kom.

Tip LMT 5.08/09/180 3.2SN BK BX

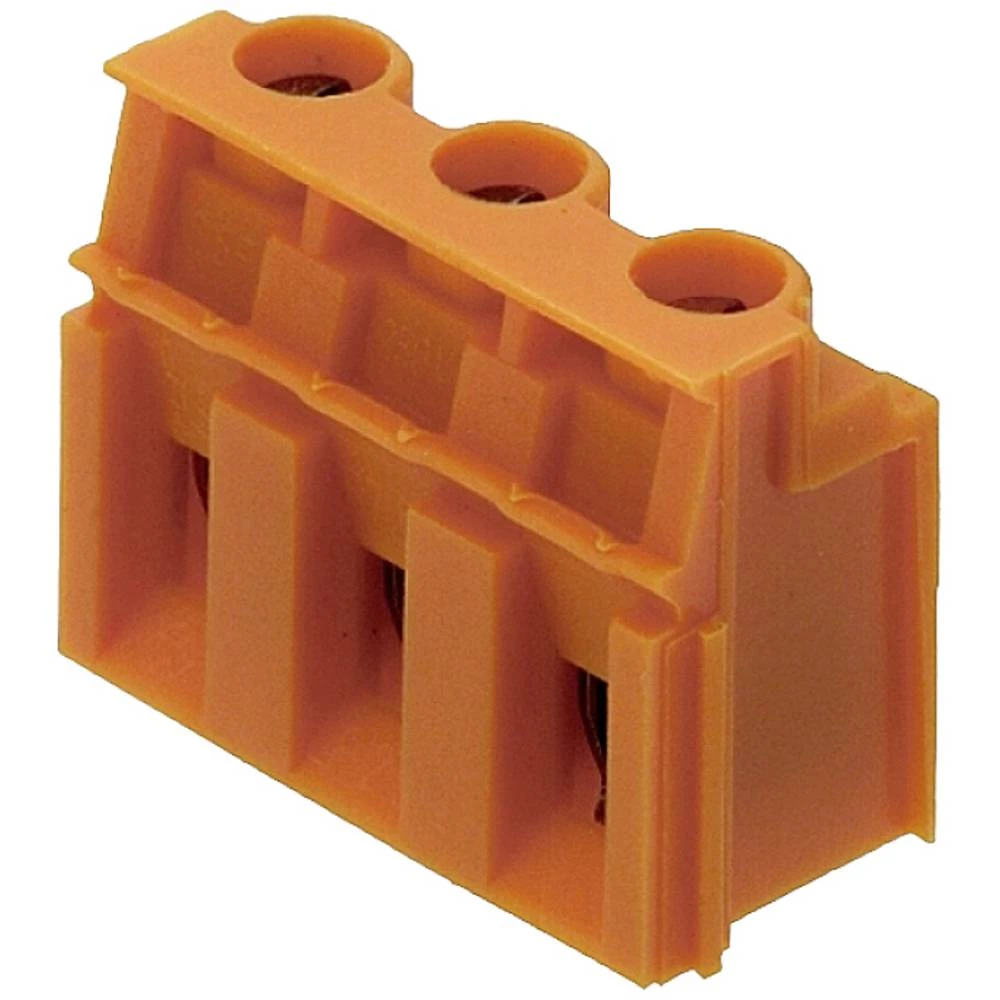

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 19 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 100 kom.

Širina 23.1 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 5.3 cm

Tip LP 7.50/03/90 4.5SN BK BX

Tip LP 7.50/03/90 4.5SN BK BX

Veza Print

Veza vijčani terminal

Visina 15.5 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 20 kom.

Širina 63.6 mm

Smjer parenja Okomito na tiskanu ploču

Težina 17.32 mm

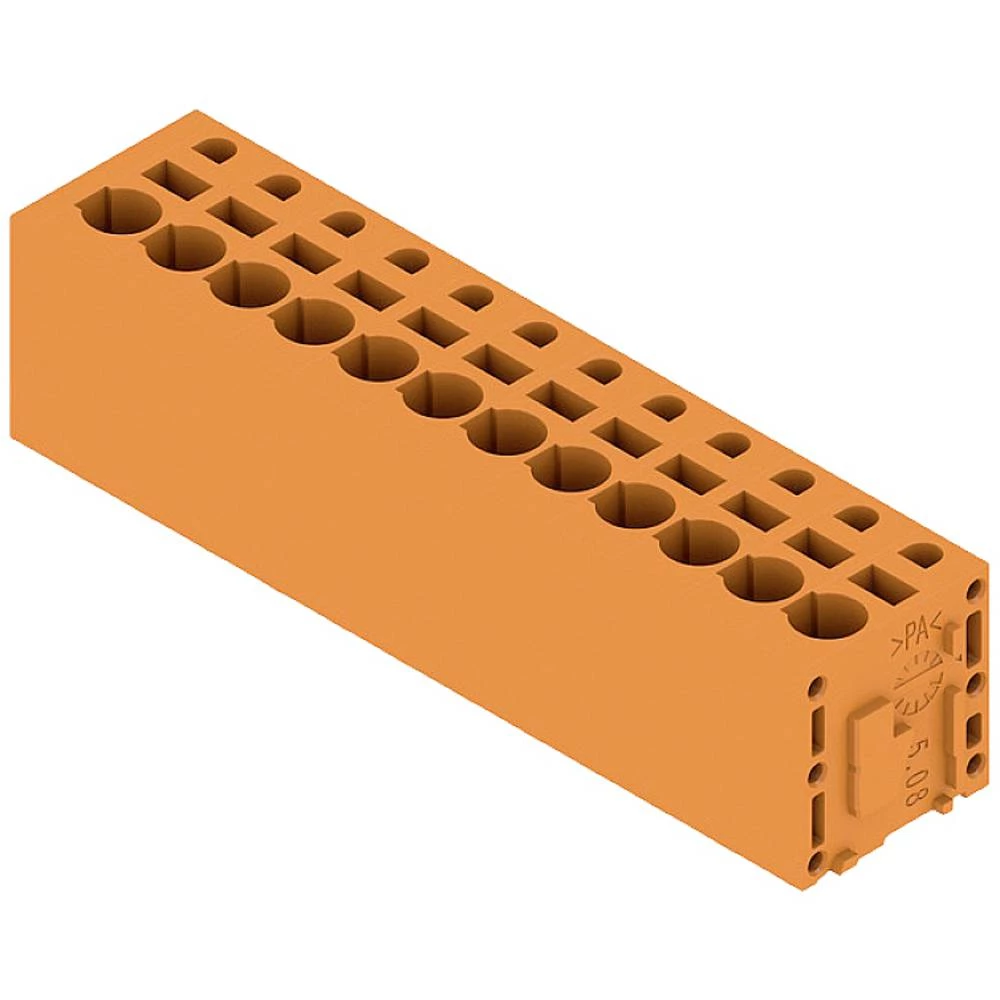

Tip LMFS 5.08/12/180 3.5SN OR BX

Tip LMFS 5.08/12/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 18.7 mm

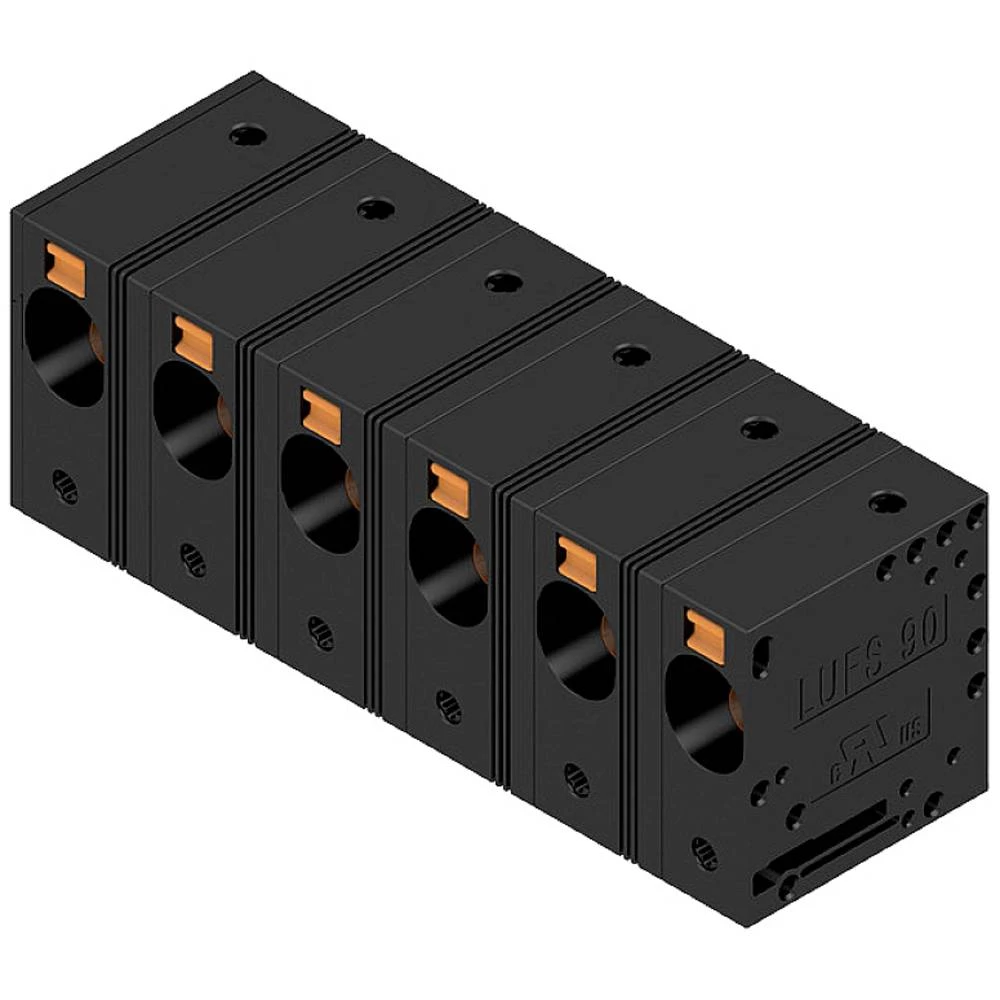

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 28.57 mm

Kontaktni materijal elektrolitski bakar

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 15 mm

Sadržaj 10 kom.

Širina 86.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 70,45g

Tip LUFS 15.00/06/90V 5.0SN BK BX

Tip LUFS 15.00/06/90V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 35 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Duljina 14.75 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5 mm

Sadržaj 530 kom

Širina 29.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 5.19 g

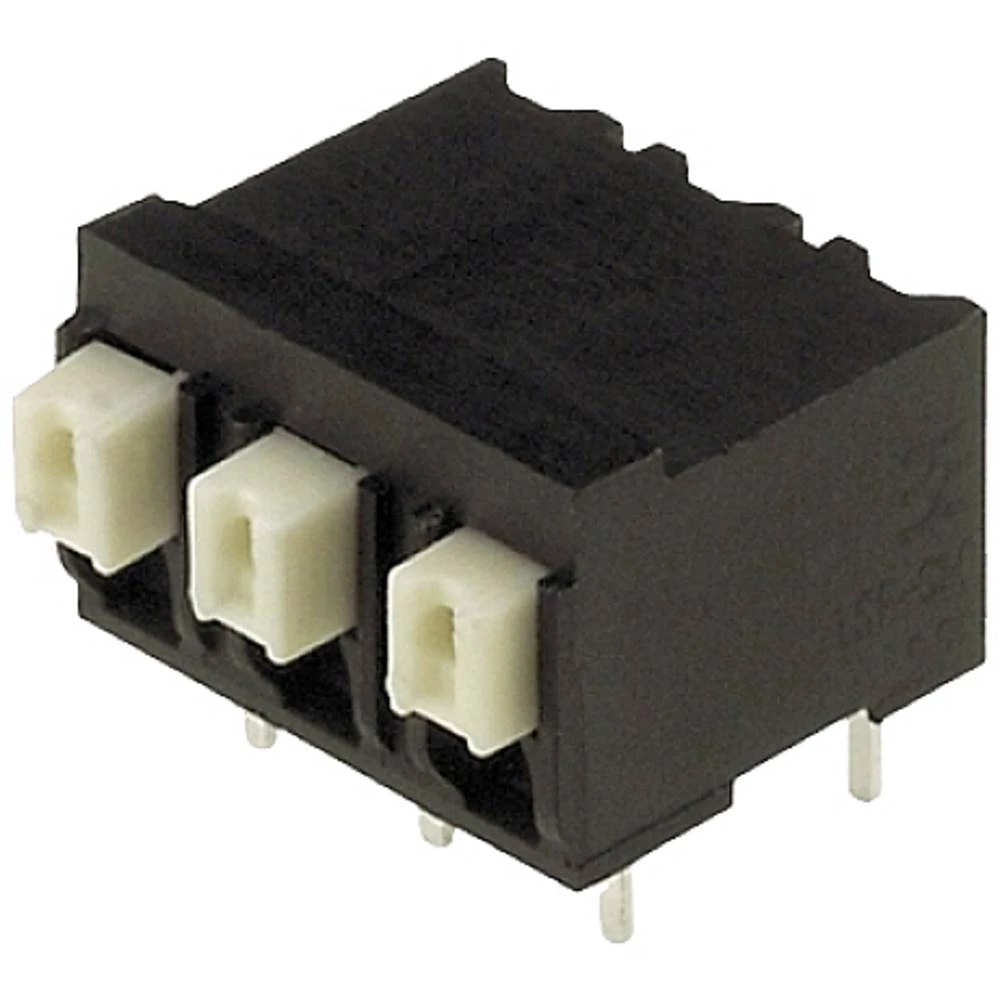

Tip LSF-SMT 5.00/06/90 1.5SN BK RL PRT

Tip LSF-SMT 5.00/06/90 1.5SN BK RL PRT

Veza Print

Veza Utična stezaljka

Visina 11.15 mm

AWG maks. 6

AWG min. 18

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 26.45 mm

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 20 kom.

Širina 61.58 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 77.5 mm

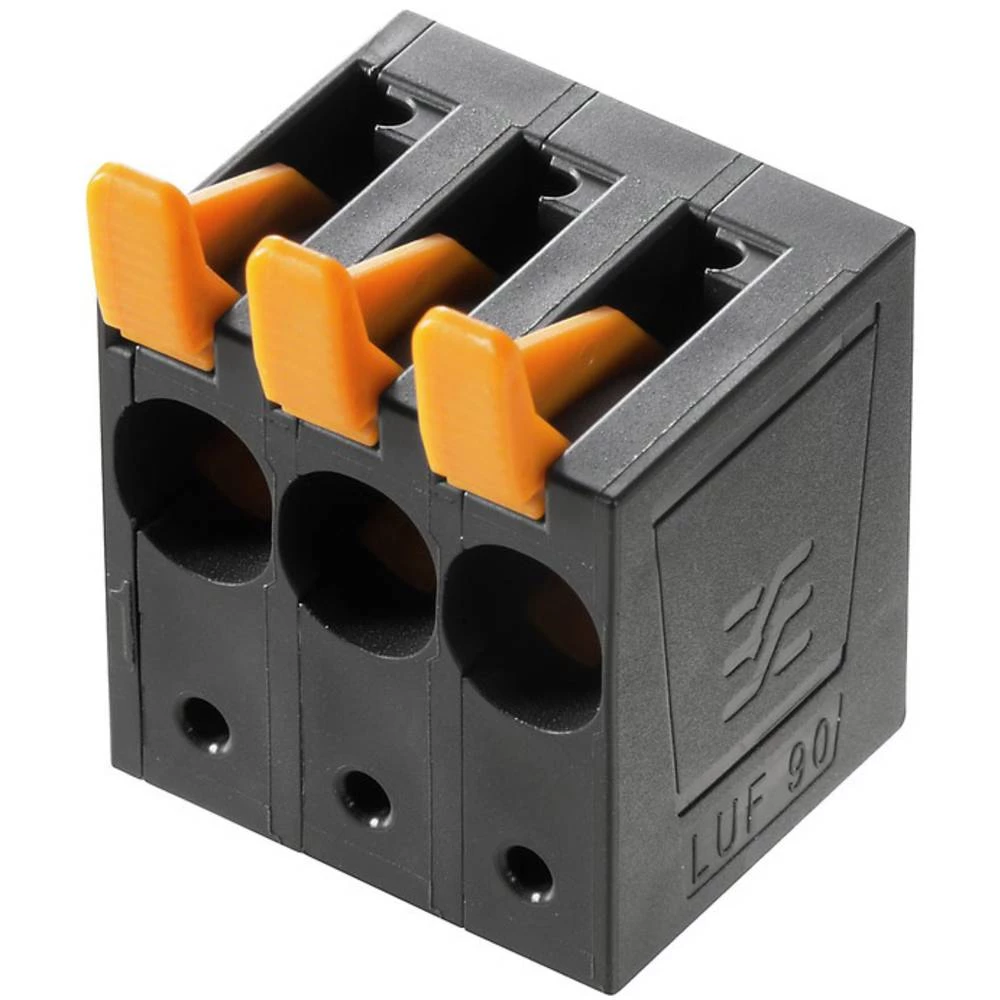

Tip LUF 10.00/06/90V 5.0SN BK BX

Tip LUF 10.00/06/90V 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 47.03 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 22,07 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 30 sati

Širina 61 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 28.82 g

Tip LLF 7.50/08/90V 5.0SN BK BX

Tip LLF 7.50/08/90V 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 36.55 mm

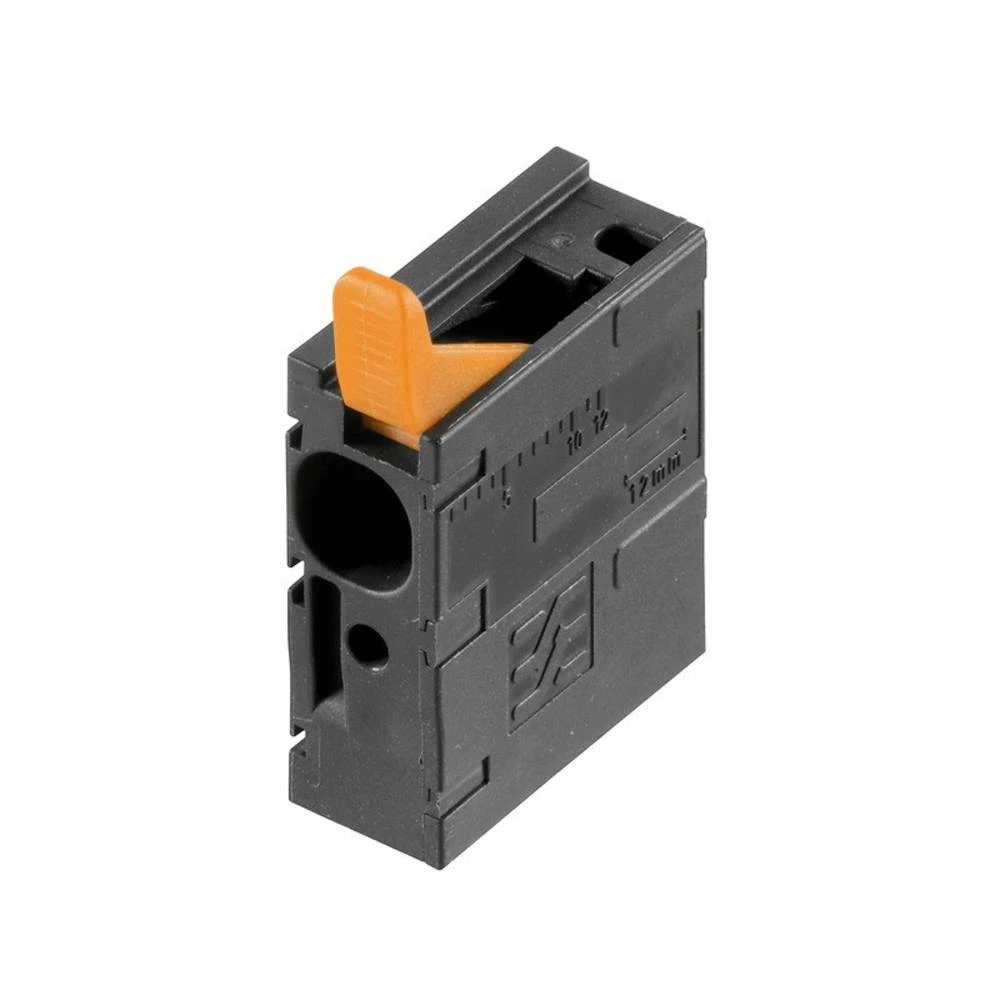

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 22,07 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 200 kom.

Širina 8.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 3.79 g

Tip LLF 7.50/01/90 5.0SN BK BX

Tip LLF 7.50/01/90 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 36.55 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 22,07 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 50 kom.

Širina 38.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 18.03 g

Tip LLF 7.50/05/90V 5.0SN BK BX

Tip LLF 7.50/05/90V 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 36.55 mm

Sadržaj 50 kom.

Tip LMT 5.08/06/180 3.2SN BK BX

Sadržaj 50 kom.

Tip LMT 5.08/08/180 3.2SN BK BX

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 17,5 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 100 kom.

Širina 10.6 mm

Smjer parenja Schräg zur Leiterplatte

Težina 3.23 g

Tip LP 5.00/02/135 4.5SN BK BX

Tip LP 5.00/02/135 4.5SN BK BX

Veza Print

Veza vijčani terminal

Visina 21,3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 19 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 100 kom.

Širina 15.84 mm

Smjer parenja Okomito na tiskanu ploču

Težina 3.3 g

Tip LP 7.62/02/180 3.2SN BK BX

Tip LP 7.62/02/180 3.2SN BK BX

Veza Print

Veza vijčani terminal

Visina 14.2 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 25 kom.

Širina 62.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 19.96 g

Tip LMFS 5.00/12/180 3.5SN OR BX

Tip LMFS 5.00/12/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 18.7 mm
