Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 21.90 x 35.68 x 26.20 mm

Duljina 21.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCD

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Rm 3.81 mm

Sadržaj 50 kom.

Širina 35.68 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCD 1,5/ 9-G-3,81

Ukupan broj polova 9

Veza Print

Visina 26.20 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 11.10 x 50.32 x 16.10 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 50.32 mm

Tip MC 1,5/13-ST-3,81

Ukupan broj polova 13

Veza Utikač

Veza vijčani terminal

Visina 16.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 11.10 x 16.10 x 16.03 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 16.10 mm

Tip MC 1,5/ 4-ST-3,81 AU

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 16.03 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 2

Dim. (D x Š x V) 20.00 x 25.20 x 22.90 mm

Duljina 20.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FMCD

Oblikovati konektor, ravni

Posebnosti 2 kata

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 25.20 mm

Tip FMCD 1,5/ 7-ST-3,5

Ukupan broj polova 14

Veza opružna kopča

Veza Utikač

Visina 22.90 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 7.80 x 22.90 x 11.92 mm

Duljina 7.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FMC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 250 kom

Širina 22.90 mm

Tip FMC 1,5/ 3-ST-3,81

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 11.92 mm

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 13.10 x 71.35 x 14.40 mm

Duljina 13.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz SMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 71.35 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMC 1,5/16-GF-3,81

Ukupan broj polova 16

Veza Print

Visina 14.40 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 11.60 x 14.00 x 12.80 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 14.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DMC 1,5/ 2-G1F-3,5-LR P20THR

Ukupan broj polova 4

Veza Print

Visina 12.80 mm

Boja proizvođača zelena

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 7.25 x 86.59 x 12.70 mm

Duljina 7.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 86.59 mm

Smjer parenja Okomito na tiskanu ploču

Tip MCV 1,5/20-GF-3,81

Ukupan broj polova 20

Veza Print

Visina 12.70 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10.40 x 21.80 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 21.80 mm

Tip MCVW 1,5/ 6-ST-3,5 AU

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 9.20 x 39.60 x 10.75 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 320 V

Niz MC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 39.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MC 1,5/ 6-GF-5,08

Ukupan broj polova 6

Veza Print

Visina 10.75 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 12.30 x 27.46 x 21.70 mm

Duljina 12.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FRONT-MC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 27.46 mm

Tip FRONT-MC 1,5/ 7-ST-3,81

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 21.70 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 40.64 x 27.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FRONT-MSTB

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.64 mm

Tip FRONT-MSTB 2,5/ 8-ST-5,08

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 10.40 x 49.80 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 49.80 mm

Tip MCVW 1,5/14-ST-3,5

Ukupan broj polova 14

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 10.40 x 19.10 x 15.73 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 250 kom

Širina 19.10 mm

Tip MCVW 1,5/ 4-ST-3,81

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 15.73 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 12.30 x 61.75 x 21.70 mm

Duljina 12.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FRONT-MC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 61.75 mm

Tip FRONT-MC 1,5/16-ST-3,81

Ukupan broj polova 16

Veza Utikač

Veza vijčani terminal

Visina 21.70 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 10.40 x 32.30 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 32.30 mm

Tip MCVW 1,5/ 9-ST-3,5

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10.40 x 31.40 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 31.40 mm

Tip MCVR 1,5/ 6-STF-3,5

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.60 x 40.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

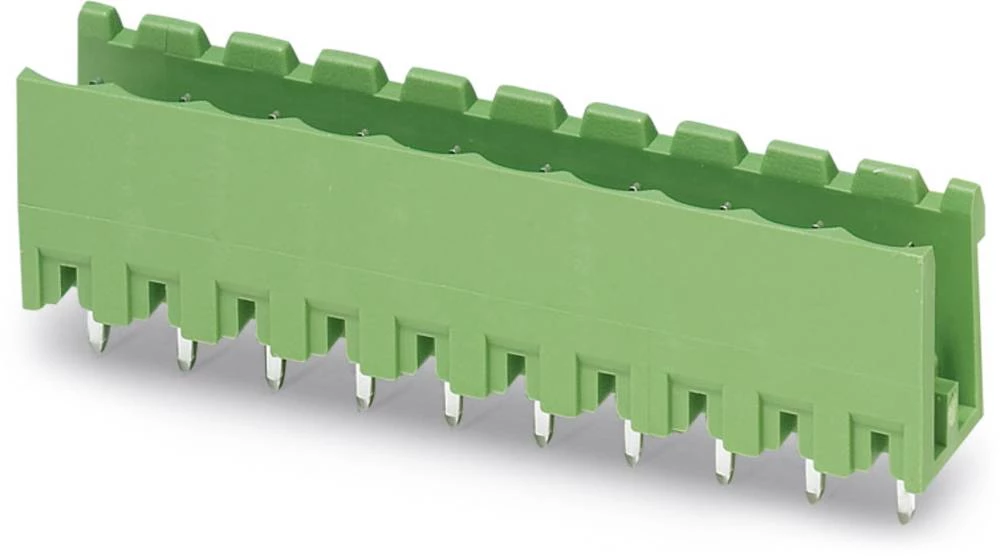

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 50 kom.

Širina 40.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 8-G BK

Ukupan broj polova 8.

Veza Print

Visina 15.90 mm

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 9.20 x 54.73 x 10.65 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti zatvoreno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 54.73 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MC 1,5/14-G-3,81

Ukupan broj polova 14

Veza Print

Visina 10.65 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 2

Dim. (D x Š x V) 13.30 x 35.20 x 17.80 mm

Duljina 13.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCDN

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti za proces pretapanja

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCDN 1,5/ 9-G1-3,5 RNP26THR

Ukupan broj polova 18

Veza Print

Visina 17.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12.60 x 60.96 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MVSTBW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60.96 mm

Tip MVSTBW 2,5/12-ST-5,08 NZ:A21X2

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.40 x 31.27 x 20.80 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FK-MCP

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 31.27 mm

Tip FK-MCP 1,5/ 8-ST-3,81

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 20.80 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 11.10 x 67.54 x 16.10 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 67.54 mm

Tip MC 1,5/15-STF-3,81

Ukupan broj polova 15

Veza Utikač

Veza vijčani terminal

Visina 16.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 27.5 x 64.8 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 64.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 10

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 27.5 x 83.2 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 83.2 mm

Tip WAGO GmbH & Co. KG

Ukupan broj polova 16

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 27.5 x 124.8 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 124,8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-622/019-000

Ukupan broj polova 22

Veza opružna kopča

Visina 14.3 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.10 x 48.49 x 16.10 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.
