Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 20.70 x 26.20 x 25.40 mm

Duljina 20.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 18.50 A

Nazivna struja - zaokruženo 18.5 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 72 kom.

Širina 26.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLF 5.08HC/05/90 SN OR BX

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 25.40 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 20.70 x 35.56 x 26.20 mm

Duljina 20.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 18.50 A

Nazivna struja - zaokruženo 18.5 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 48 kom.

Širina 35.56 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLF 5.08HC/07/90 SN OR BX

Ukupan broj polova 7

Veza opružna kopča

Veza Utikač

Visina 26.20 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 20.70 x 40.64 x 26.20 mm

Duljina 20.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 18.50 A

Nazivna struja - zaokruženo 18.5 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 42 sata

Širina 40.64 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLF 5.08HC/08/90 SN OR BX

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 26.20 mm

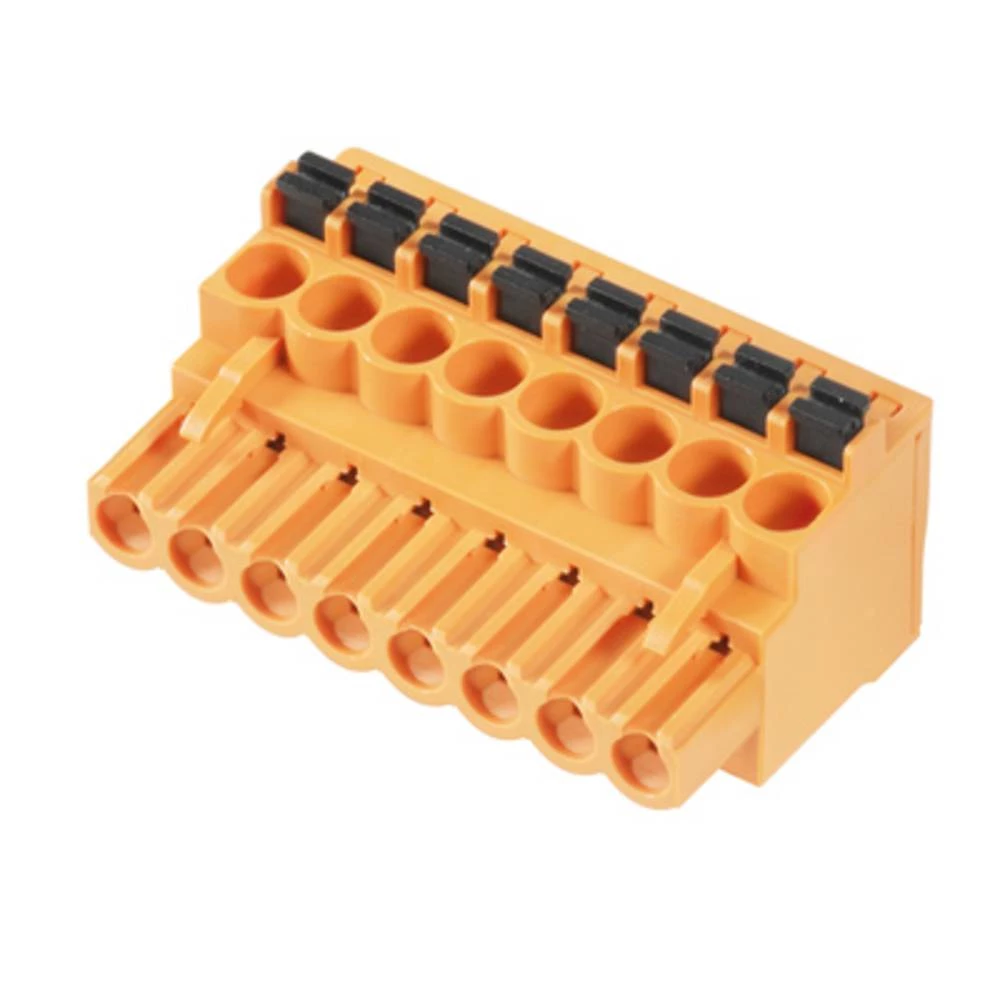

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 20.70 x 45.72 x 26.20 mm

Duljina 20.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 18.50 A

Nazivna struja - zaokruženo 18.5 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 36 sati

Širina 45.72 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLF 5.08HC/09/90 SN OR BX

Ukupan broj polova 9

Veza opružna kopča

Veza Utikač

Visina 26.20 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 20.70 x 50.80 x 26.20 mm

Duljina 20.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 18.50 A

Nazivna struja - zaokruženo 18.5 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 36 sati

Širina 50.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLF 5.08HC/10/90 SN OR BX

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 26.20 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.2 x 35.4 x 20.1 mm

Duljina 15.2 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 19 A

Nazivna struja - zaokruženo 19 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 48 kom.

Širina 35.4 mm

Stupanj zaštite IP20

Tip BLZ 5.08/05/180F SN BK BX

Ukupan broj polova 5

Veza vijčani terminal

Visina 20.1 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.20 x 50.44 x 25.10 mm

Duljina 15.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 36 sati

Širina 50.44 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 5.08/08/180F SN OR BX

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 25.10 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 15.20 x 111.40 x 25.10 mm

Duljina 15.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 12 kom.

Širina 111.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 5.08/20/180F SN OR BX

Ukupan broj polova 20

Veza opružna kopča

Veza Utikač

Visina 25.10 mm

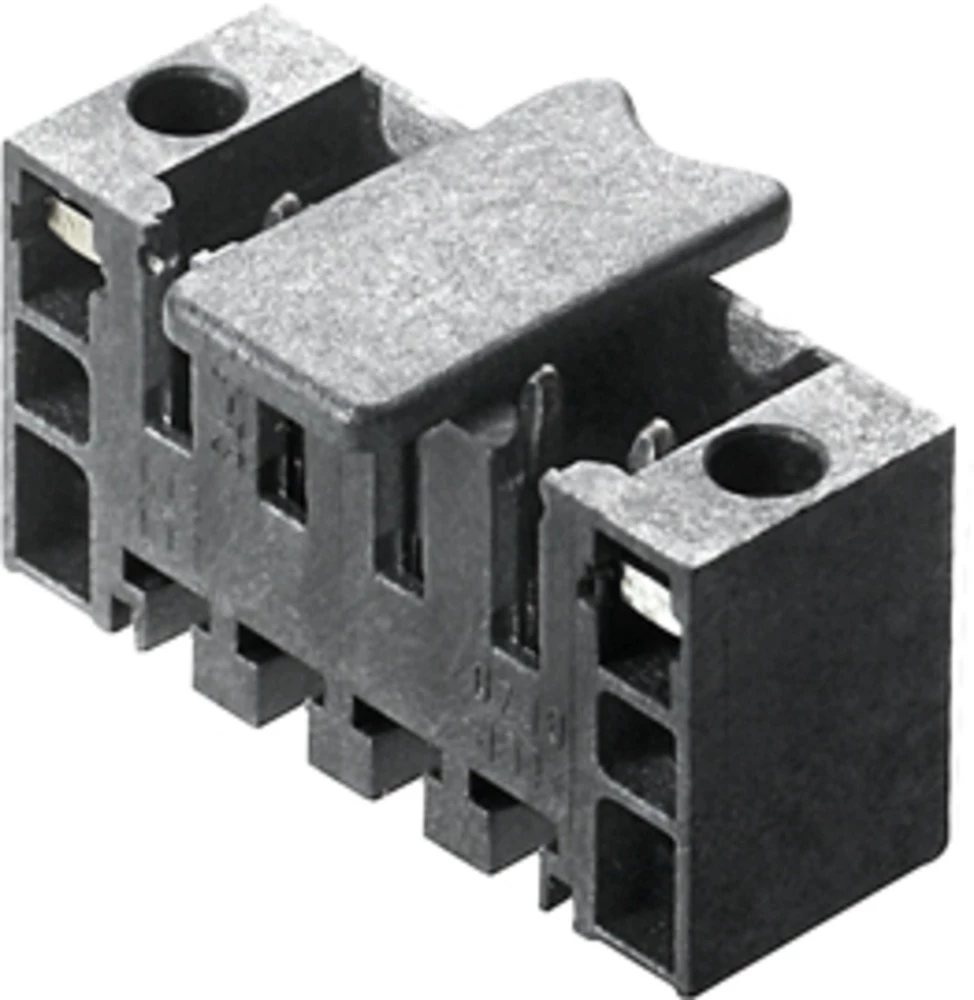

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.50 x 14.00 x 12.60 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 265 sati

Širina 14.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 3.50/02/180LF 1.5SN BK RL

Ukupan broj polova 2

Veza Print

Visina 12.60 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 7.50 x 31.50 x 12.60 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 265 sati

Širina 31.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 3.50/07/180LF 1.5SN BK RL

Ukupan broj polova 7

Veza Print

Visina 12.60 mm

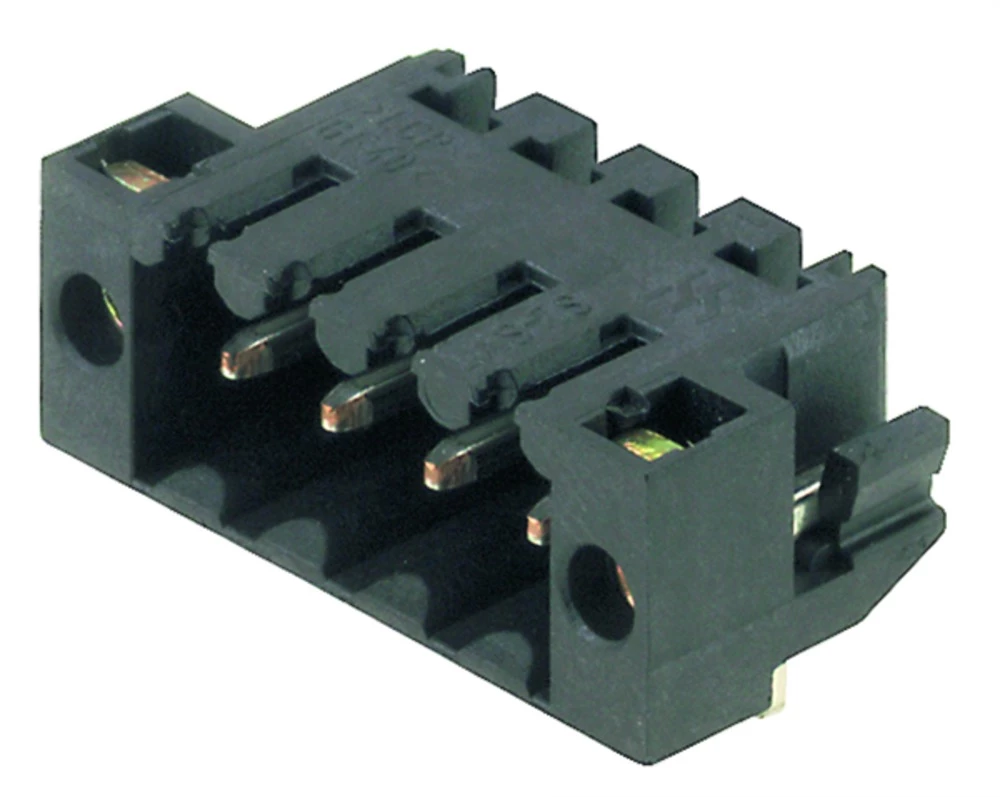

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 9.00 x 17.50 x 11.10 mm

Duljina 9.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 385 sati

Širina 17.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 3.50/03/90LF 1.5SN BK RL

Ukupan broj polova 3.

Veza Print

Visina 11.10 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 9.00 x 38.50 x 11.10 mm

Duljina 9.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 385 sati

Širina 38.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 3.50/09/90LF 1.5SN BK RL

Ukupan broj polova 9

Veza Print

Visina 11.10 mm

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 8.60 x 91.44 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 91.44 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/18-G-5,08

Ukupan broj polova 18

Veza Print

Visina 15.90 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.40 x 20.80 x 19.84 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FK-MCP

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 20.80 mm

Tip FK-MCP 1,5/ 5-ST-3,81

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 19.84 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.40 x 27.80 x 20.80 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FK-MCP

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 27.80 mm

Tip FK-MCP 1,5/ 5-STF-3,5

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 20.80 mm

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 8.60 x 100.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 50 kom.

Širina 100.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/18-GF

Ukupan broj polova 18

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 15.00 x 71.12 x 27.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FRONT-MSTB

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 71.12 mm

Tip FRONT-MSTB 2,5/14-ST-5,08

Ukupan broj polova 14

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 16.10 x 12.22 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 16.10 mm

Tip MC 1,5/ 3-ST-3,81 BK

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 12.22 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10.50 x 16.10 x 11.10 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 16.10 mm

Tip MC 1,5/ 3-ST-3,5 BD:1-3

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 11.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 27.20 x 123.44 x 37.00 mm

Duljina 27.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Oblikovati utikač, ugradnja vertikalno

Posebnosti s montažnim nogama za TS35

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 123.44 mm

Tip MSTBVK 2,5/24-G-5,08

Ukupan broj polova 24

Veza Utikač

Veza vijčani terminal

Visina 37.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.40 x 28.90 x 20.80 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FK-MCP

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.90 mm

Tip FK-MCP 1,5/ 8-ST-3,5 BD:1-8

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 20.80 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.40 x 20.80 x 16.03 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FK-MCP

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 20.80 mm

Tip FK-MCP 1,5/ 4-ST-3,81

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 16.03 mm

Boja proizvođača crna

Broj polova po redu 18

Broj redaka 2

Dim. (D x Š x V) 11.60 x 70.00 x 12.80 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 70.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DMC 1,5/18-G1F-3,5-LR P20THR

Ukupan broj polova 36

Veza Print

Visina 12.80 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 11.60 x 46.30 x 12.80 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Rm 3,50 mm

Sadržaj 50 kom.

Širina 46.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DMC 1,5/13-G1-3,5 P20THR

Ukupan broj polova 26

Veza Print

Visina 12.80 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 2

Dim. (D x Š x V) 11.60 x 25.30 x 12.80 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Rm 3,50 mm

Sadržaj 50 kom.

Širina 25.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DMC 1,5/ 7-G1-3,5 P20THR

Ukupan broj polova 14

Veza Print

Visina 12.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.00 x 60.81 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60.81 mm

Tip MSTB 2,5/10-STF-5,08

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 20

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.75 x 25.60 x 19.05 mm

Duljina 11.75 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 0.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 160 V

Niz FK-MC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 50 kom.

Širina 25.60 mm

Tip FK-MC 0,5/10-ST-2,5

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 19.05 mm
