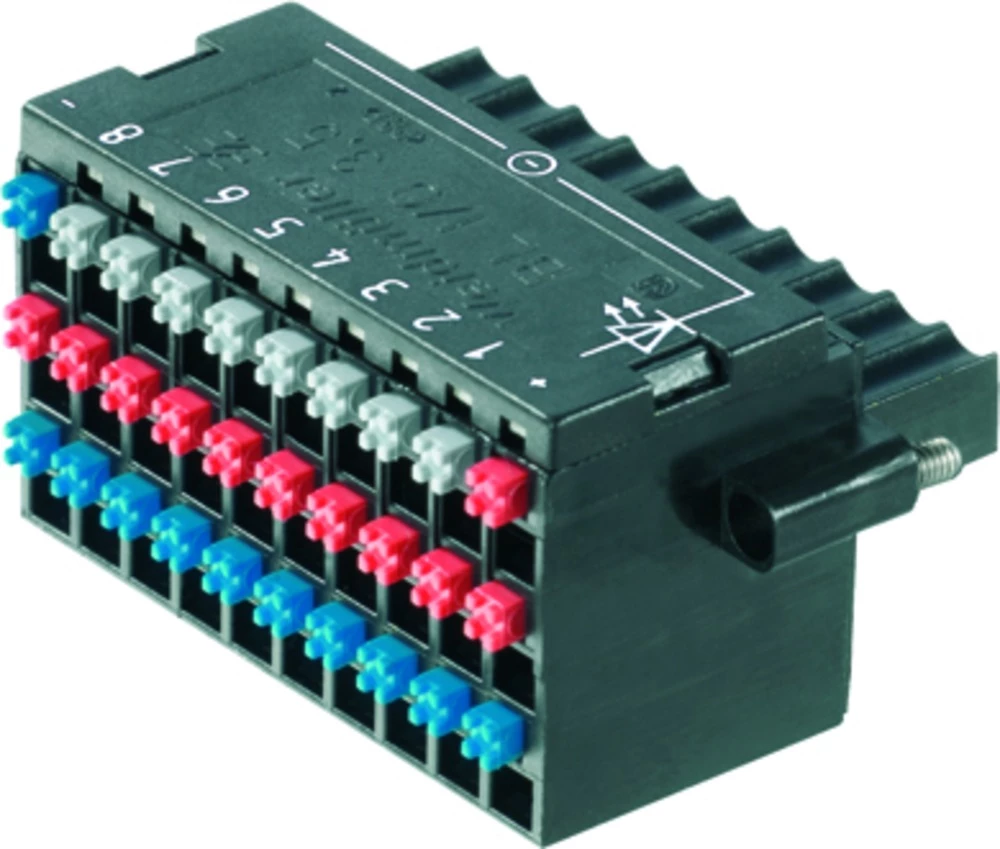

Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 16

AWG min. 24

Broj polova po redu 10

Broj redaka 3.

Dim. (D x Š x V) 20.80 x 42.00 x 27.60 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 5 A

Nazivna struja - zaokruženo 5 A

Nazivni napon 50 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

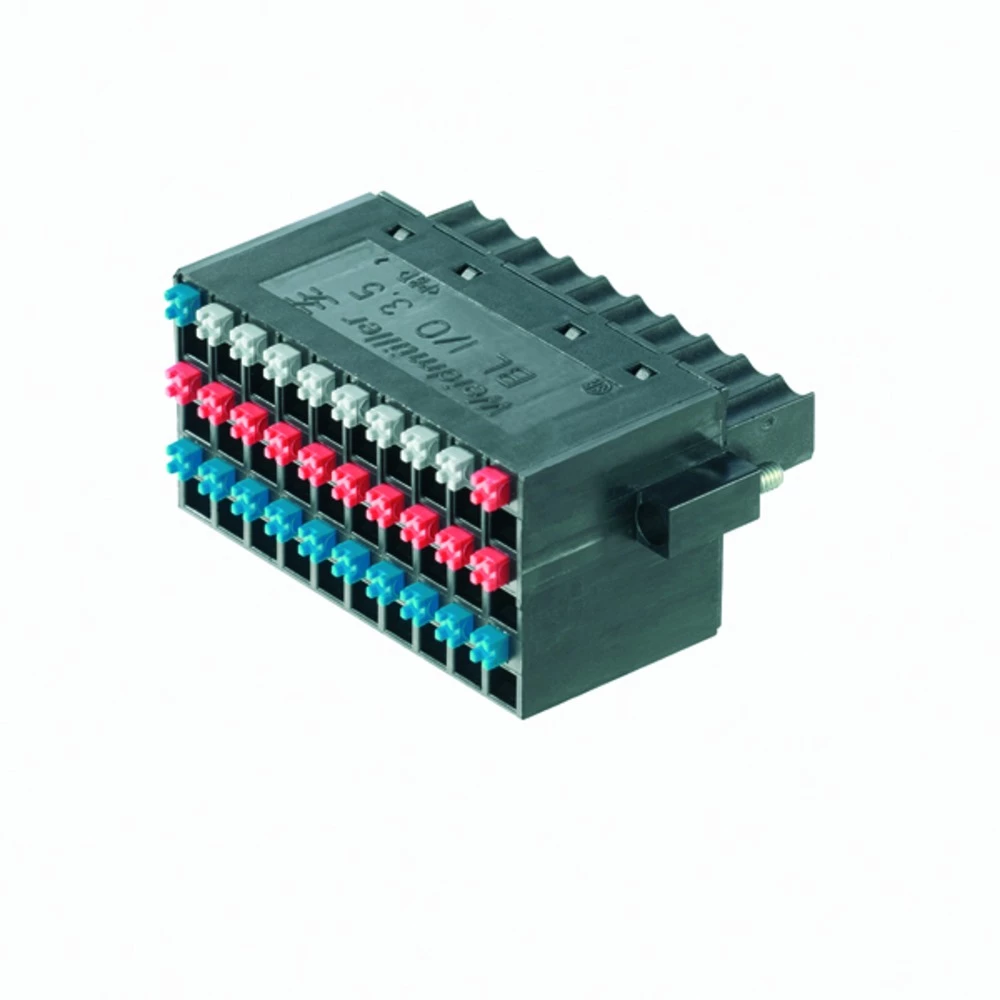

Tip BL-I/O 3.50/30F PNP LED SN BK BX

Ukupan broj polova 30

Veza opružna kopča

Veza Utikač

Visina 27.60 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 51 x 78 x 118 mm

Duljina 51 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Sadržaj 50 kom.

Širina 78 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/08/90G 3.2SN BK BX

Ukupan broj polova 8.

Visina 118 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 70 x 84 x 104 mm

Duljina 70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Sadržaj 50 kom.

Širina 84 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/12/90G 3.2SN BK BX

Ukupan broj polova 12

Visina 104 mm

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 60 x 60 x 145 mm

Duljina 60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Sadržaj 50 kom.

Širina 60 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/16/90G 3.2SN BK BX

Ukupan broj polova 16

Visina 145 mm

AWG maks. 16

AWG min. 24

Broj polova po redu 10

Broj redaka 3.

Dim. (D x Š x V) 18.40 x 42.00 x 27.60 mm

Duljina 18.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 5 A

Nazivna struja - zaokruženo 5 A

Nazivni napon 50 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BL-I/O 3.50/30F M SN BK BX PRT

Ukupan broj polova 30

Veza opružna kopča

Veza Utikač

Visina 27.60 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 16.10 x 11.43 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 16.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCZ 3.81/03/180 SN BK BX

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 11.43 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 11.10 x 16.10 x 15.24 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 16.10 mm

Smjer parenja Okomito na tiskanu ploču

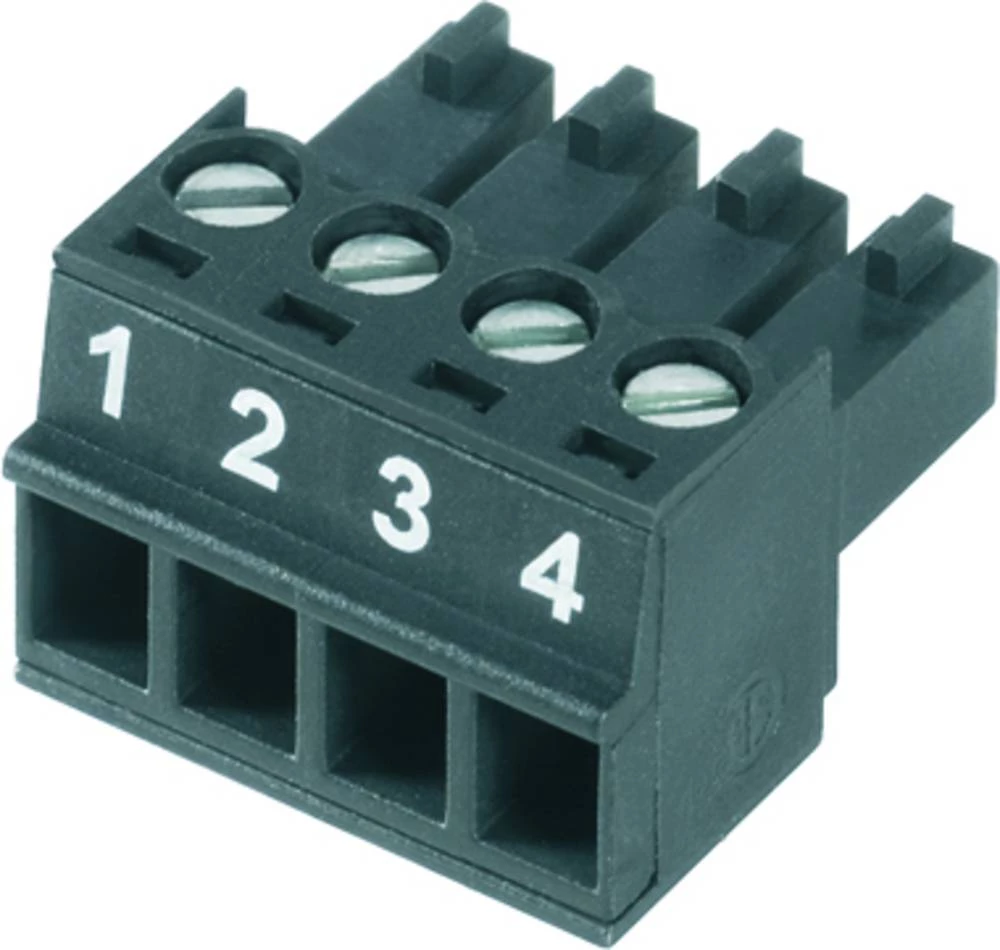

Tip BCZ 3.81/04/180 SN BK BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.10 x 38.10 x 16.10 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 38.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCZ 3.81/10/180 SN BK BX

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 16.10 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 13.00 x 35.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/10/180 SN OR BX

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 39 x 91 x 101 mm

Duljina 39 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Sadržaj 100 kom.

Širina 91 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/04/90G 3.2SN BK BX

Ukupan broj polova 4

Visina 101 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 10 x 38.76 x 12 mm

Duljina 10 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 350 kom

Širina 38.76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/07/90G 1.5 SN BK RL

Ukupan broj polova 7

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 10 x 43.84 x 12 mm

Duljina 10 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 50 kom.

Širina 43.84 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

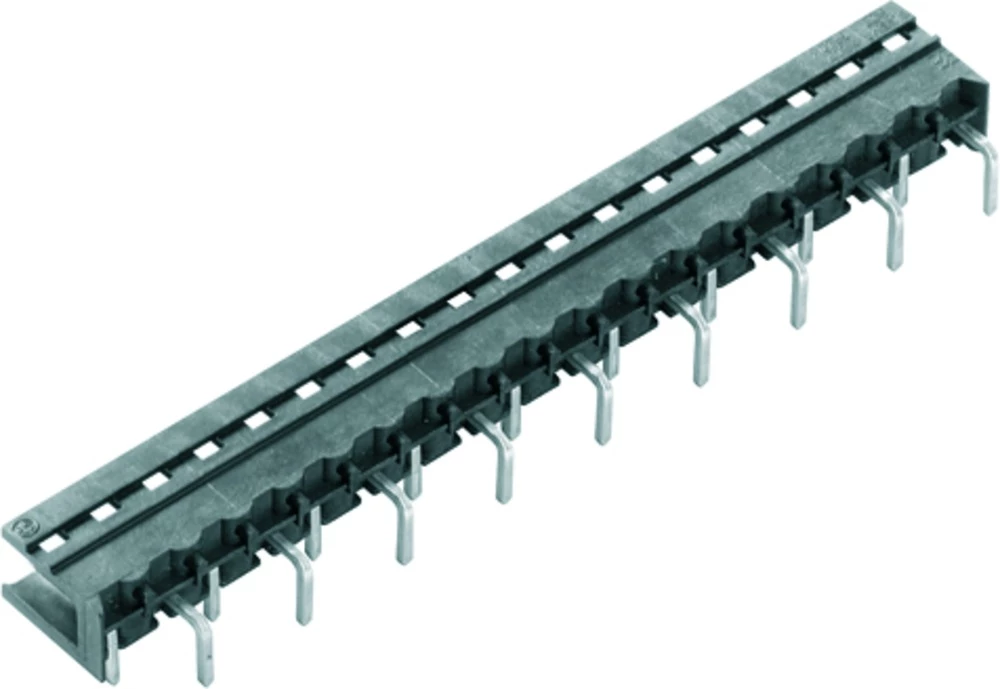

Tip SL-SMT 5.08/08/90G 1.5SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10 x 40.28 x 12 mm

Duljina 10 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Nazivni napon 400 V

Niz BL/SL

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 350 kom

Širina 40.28 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/06/90LF 1.5 SN BK RL

Ukupan broj polova 6

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 10 x 70.76 x 12 mm

Duljina 10 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 50 kom.

Širina 70.76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/12/90LF 1.5SN BK BX

Ukupan broj polova 12

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 10 x 80.92 x 12 mm

Duljina 10 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 50 kom.

Širina 80.92 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

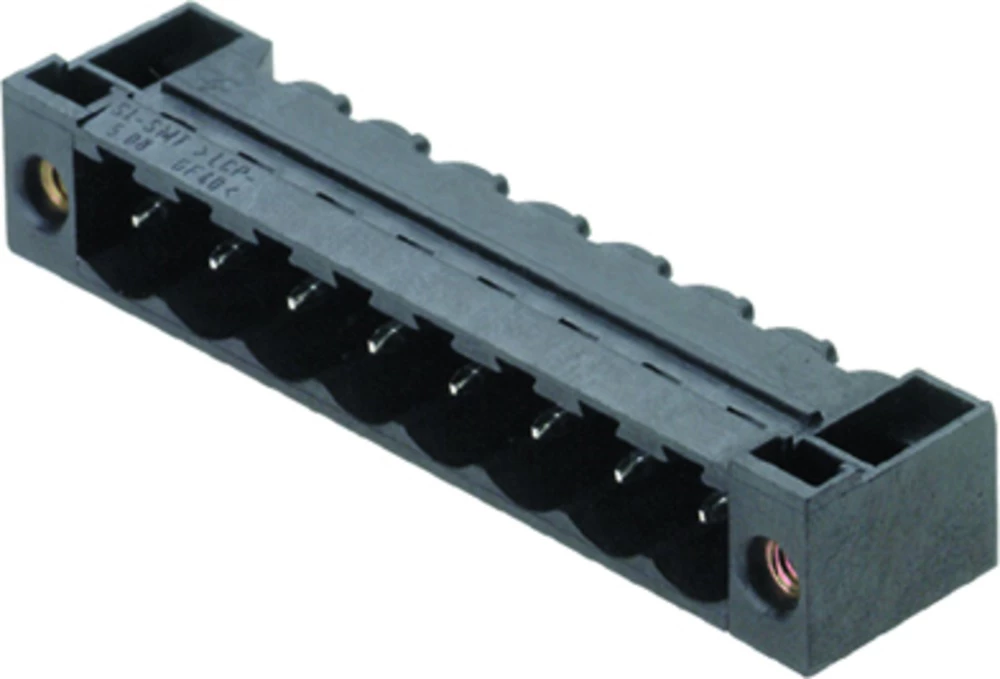

Tip SL-SMT 5.08/14/90LF 1.5SN BK BX

Ukupan broj polova 14

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.5 x 40.64 x 13.5 mm

Duljina 8.5 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 250 kom

Širina 40.64 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/08/180 1.5 SN BK RL

Ukupan broj polova 8.

Veza Print

Visina 13.5 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 8.5 x 18.44 x 13.5 mm

Duljina 8.5 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 100 kom.

Širina 18.44 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/03/180G 1.5SN BK BX

Ukupan broj polova 3.

Veza Print

Visina 13.5 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.5 x 18.44 x 13.5 mm

Duljina 8.5 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL

Oblik olovke Pravougli

Oblikovati utikač, ugradnja vertikalno

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 250 kom

Širina 18.44 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/03/180G 1.5 SN BK RL

Ukupan broj polova 2

Veza Print

Visina 13.5 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 8.5 x 23.52 x 13.5 mm

Duljina 8.5 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 100 kom.

Širina 23.52 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/04/180G 1.5SN BK BX

Ukupan broj polova 4

Veza Print

Visina 13.5 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 60 kom

Smjer parenja Okomito na tiskanu ploču

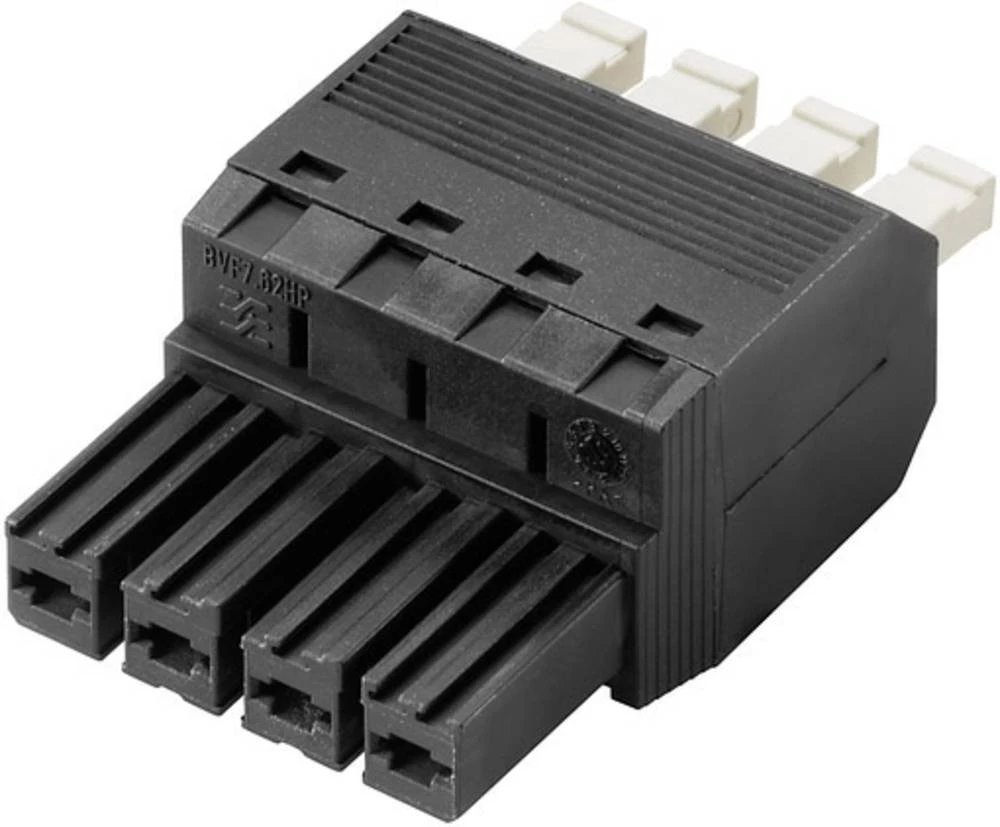

Tip BVFL 7.62HP/04/180 SN BK BX

Ukupan broj polova 4

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Maksimalni presjek 10 mm²

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 48 kom.

Smjer parenja Okomito na tiskanu ploču

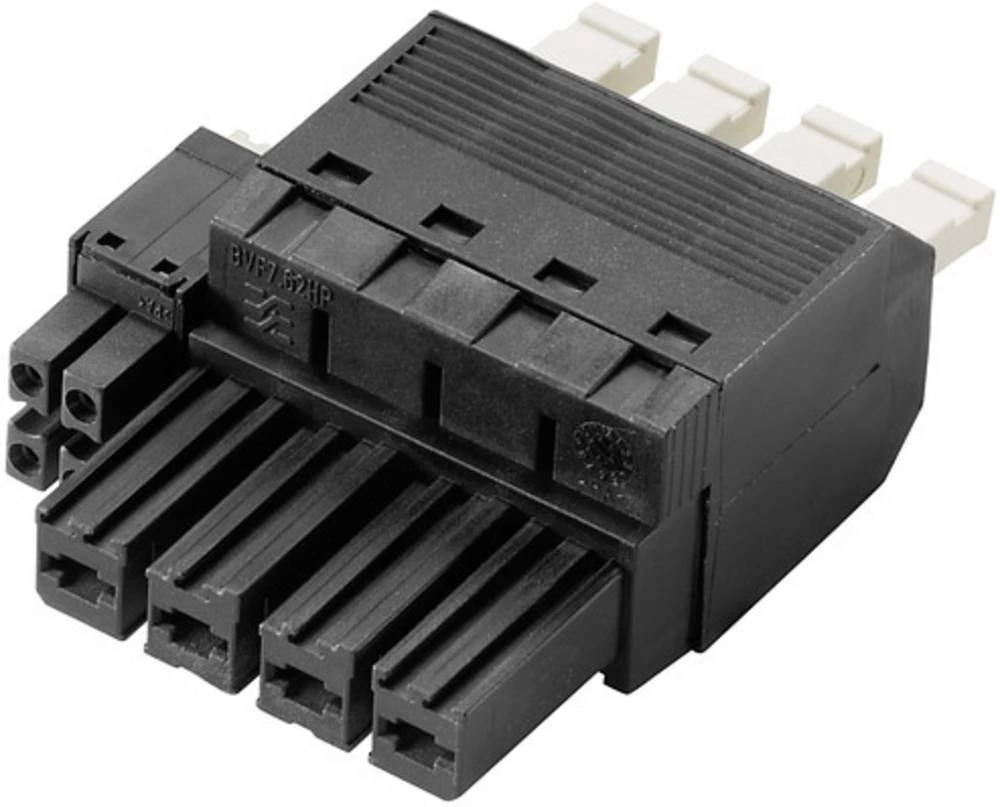

Tip BVFL 7.62HP/04/180 BCF/04R SN BK BX

Ukupan broj polova 4

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 30 sati

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/05/180MF4 SN BK BX

Ukupan broj polova 5

Veza Utična stezaljka

AWG maks. 16

AWG min. 20

Boja proizvođača crna

Broj redaka 3.

Dim. (D x Š x V) 27.4 x 34.6 x 33.6 mm

Duljina 27.4 mm

Izolacijski materijal Termoplastična plastika

Konektorski sustav automobilski

Maksimalna temperatura +125 °C

Materijal kućišta Termoplastična plastika

Minimalna temperatura -40 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 250 V/AC

Niz AMPSEAL

Oblik olovke Okruglo

Oblikovati konektor, ravni

Sadržaj 1 kom

Širina 34.6 mm

Stupanj zaštite IP6K9K

Tip AMPSEAL

Ukupan broj polova 8.

Veza presovanje

Visina 33.6 mm

Boja proizvođača crna

Broj redaka 3.

Dim. (D x Š x V) 32.1 x 40.8 x 34.3 mm

Duljina 32.1 mm

Izolacijski materijal Termoplastična plastika

Konektorski sustav automobilski

Kontaktni materijal slitina bakra

Maksimalna temperatura +125 °C

Materijal kućišta Termoplastična plastika

Minimalna temperatura -40 °C

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 250 V/AC

Niz AMPSEAL

Oblik olovke Okruglo

Oblikovati čep, ravno

Sadržaj 1 kom

Širina 40.8 mm

Stupanj zaštite IP6K9K

Tip AMPSEAL

Ukupan broj polova 8.

Veza Print

Visina 34.3 mm

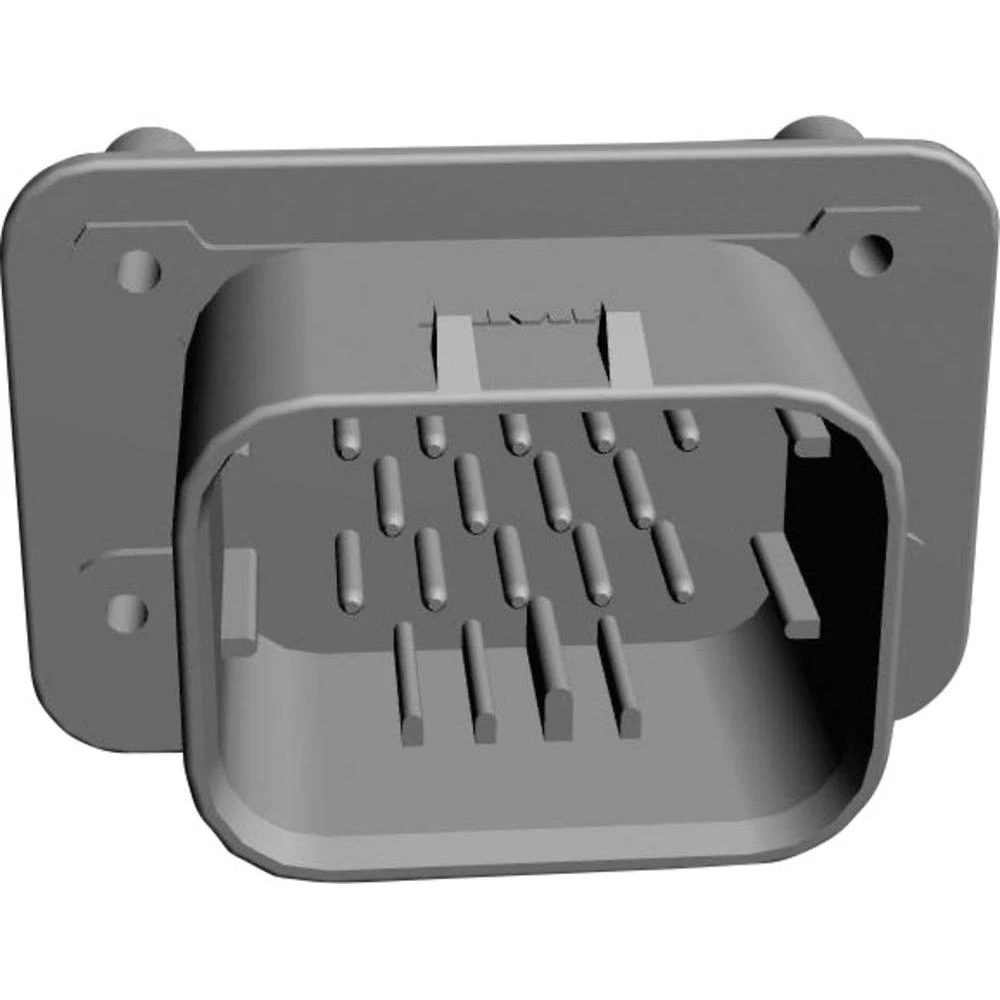

Boja proizvođača crna

Broj redaka 3.

Dim. (D x Š x V) 32.1 x 48.8 x 34.25 mm

Duljina 32.1 mm

Izolacijski materijal Termoplastična plastika

Konektorski sustav automobilski

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastična plastika

Minimalna temperatura -40 °C

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 250 V/AC

Niz AMPSEAL

Oblik olovke Okruglo

Oblikovati čep, ravno

Sadržaj 1 kom

Širina 48.8 mm

Stupanj zaštite IP6K9K

Tip AMPSEAL

Ukupan broj polova 14

Veza Print

Visina 34.25 mm

Boja proizvođača Priroda

Broj redaka 3.

Dim. (D x Š x V) 33.6 x 47.4 x 34.6 mm

Duljina 33.6 mm

Izolacijski materijal Termoplastična plastika

Konektorski sustav automobilski

Maksimalna temperatura +125 °C

Materijal kućišta Termoplastična plastika

Minimalna temperatura -40 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 250 V/AC

Niz AMPSEAL

Oblik olovke Okruglo

Oblikovati konektor, ravni

Sadržaj 1 kom

Širina 47.4 mm

Stupanj zaštite IP6K9K

Tip AMPSEAL

Ukupan broj polova 23

Veza presovanje

Visina 34.6 mm

Boja proizvođača crna

Broj redaka 3.

Dim. (D x Š x V) 32.1 x 48.8 x 34.25 mm

Duljina 32.1 mm

Izolacijski materijal Termoplastična plastika

Konektorski sustav automobilski

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastična plastika

Minimalna temperatura -40 °C

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 250 V/AC

Niz AMPSEAL

Oblik olovke Okruglo

Oblikovati čep, ravno

Sadržaj 1 kom

Širina 48.8 mm

Stupanj zaštite IP6K9K

Tip AMPSEAL

Ukupan broj polova 14

Veza Print

Visina 34.25 mm

Boja proizvođača plava

Broj redaka 3.

Dim. (D x Š x V) 33.6 x 35.4 x 34.6 mm

Duljina 33.6 mm

Izolacijski materijal Termoplastična plastika

Konektorski sustav automobilski

Maksimalna temperatura +125 °C

Materijal kućišta Termoplastična plastika

Minimalna temperatura -40 °C

Nazivna struja 17 A
