Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 12 x 76.58 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 76,58 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

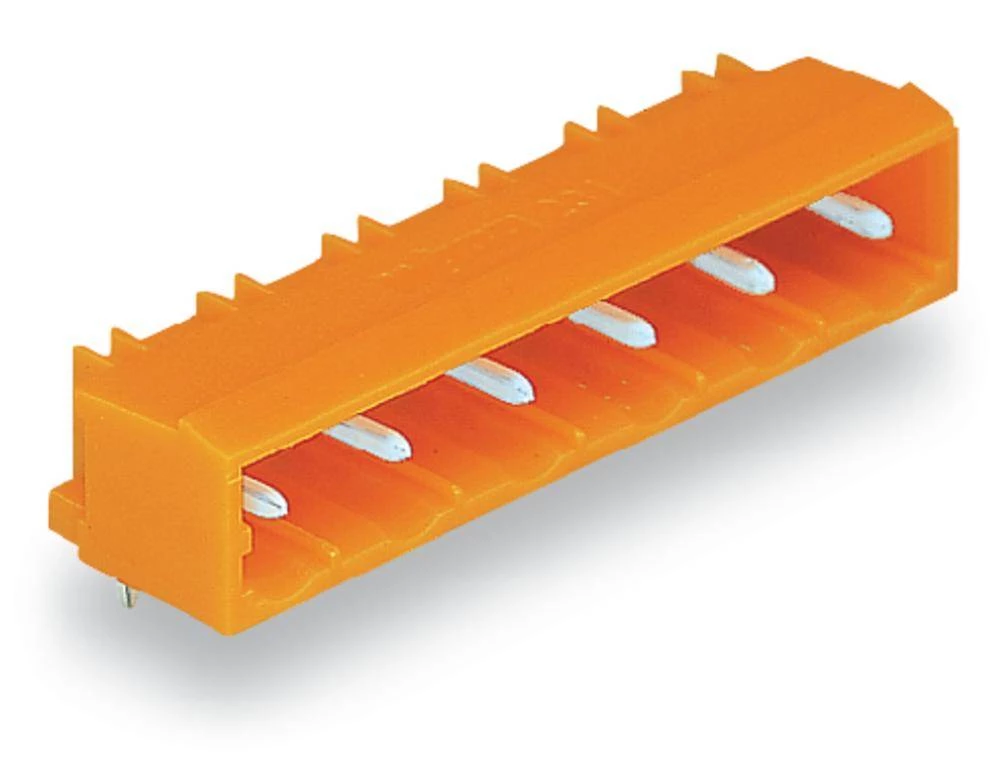

Tip 231-970/001-000

Ukupan broj polova 10

Veza Print

Visina 12.2 mm

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 12 x 84.2 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 84.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-971/001-000

Ukupan broj polova 11

Veza Print

Visina 12.2 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 22.75 x 57.40 x 23.90 mm

Duljina 22.75 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 232

Oblikovati utičnica, kutna

Rm 5 mm

Sadržaj 25 kom.

Širina 57.40 mm

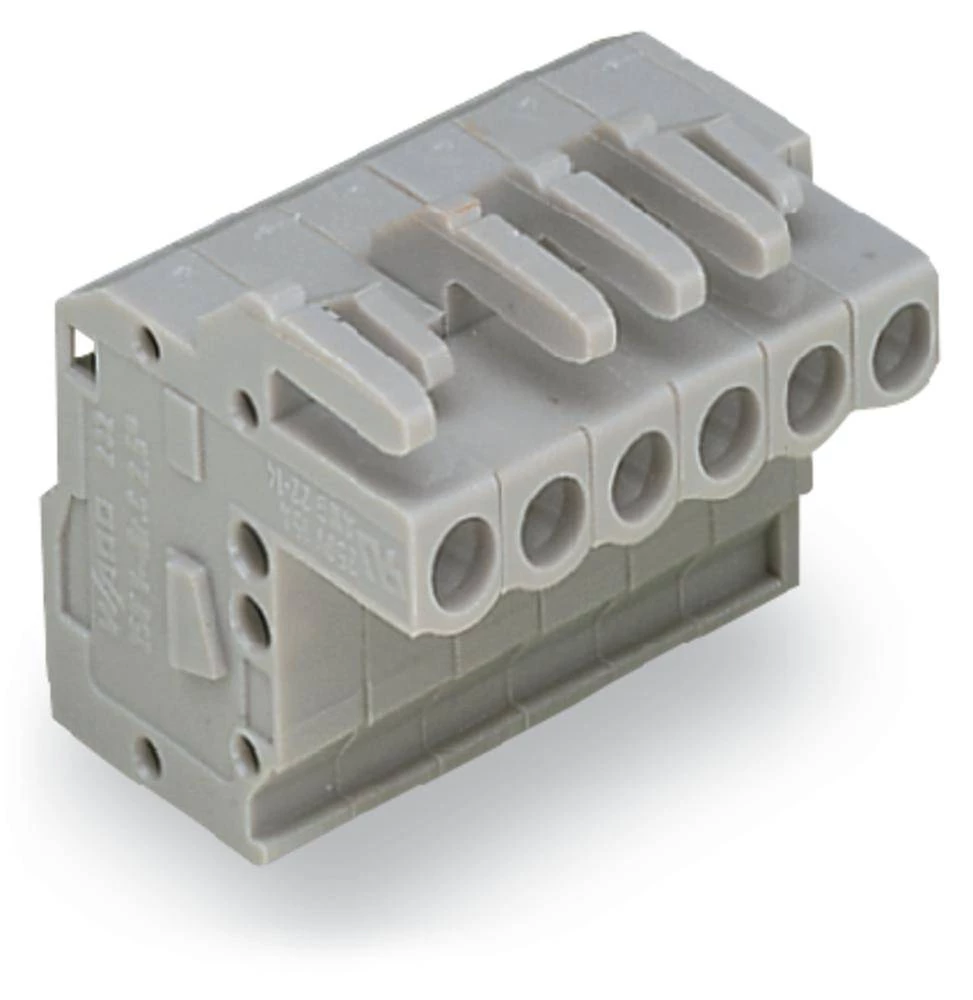

Tip 232-111/026-000

Ukupan broj polova 11

Veza opružna kopča

Visina 23.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.40 x 35.00 x 19.90 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 35.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2091-1406/205-000

Ukupan broj polova 6

Veza Print

Visina 19.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.40 x 42.00 x 21.10 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

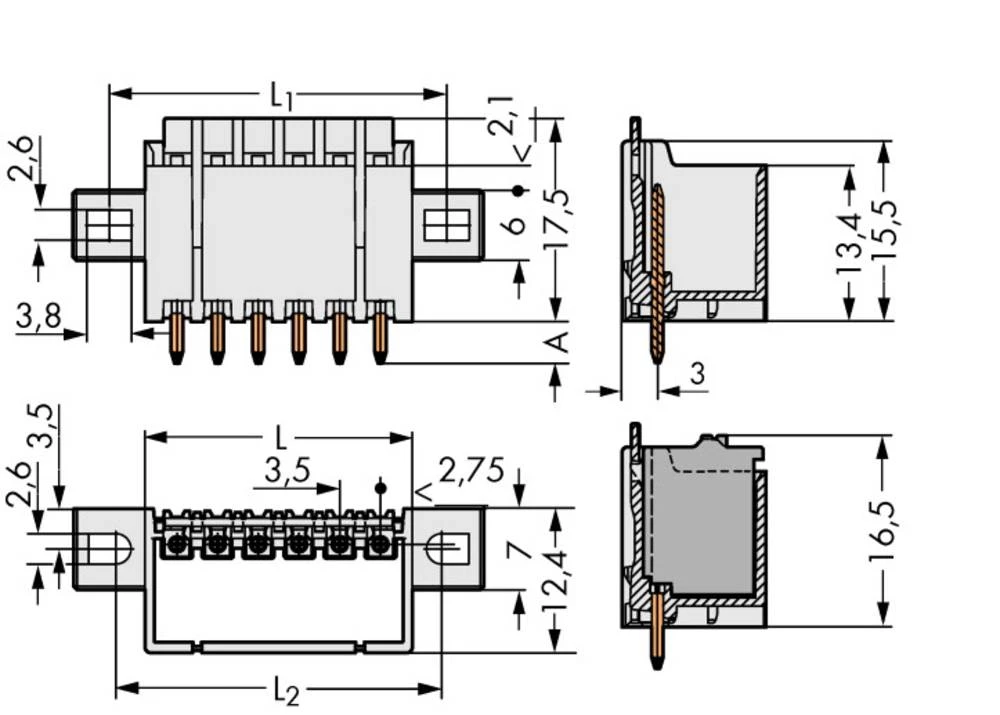

Tip 2091-1408/005-000

Ukupan broj polova 8.

Veza Print

Visina 21.10 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.40 x 42.00 x 19.90 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2091-1408/205-000

Ukupan broj polova 8.

Veza Print

Visina 19.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 14.80 x 42.00 x 17.50 mm

Duljina 14.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti za THR lemljeni spoj

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 100 kom.

Širina 42.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2091-1428/205-000

Ukupan broj polova 8.

Veza Print

Visina 17.50 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 12.40 x 49.00 x 19.90 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 49.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2091-1410/205-000

Ukupan broj polova 10

Veza Print

Visina 19.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.80 x 49.00 x 17.50 mm

Duljina 14.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti za THR lemljeni spoj

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 100 kom.

Širina 49.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

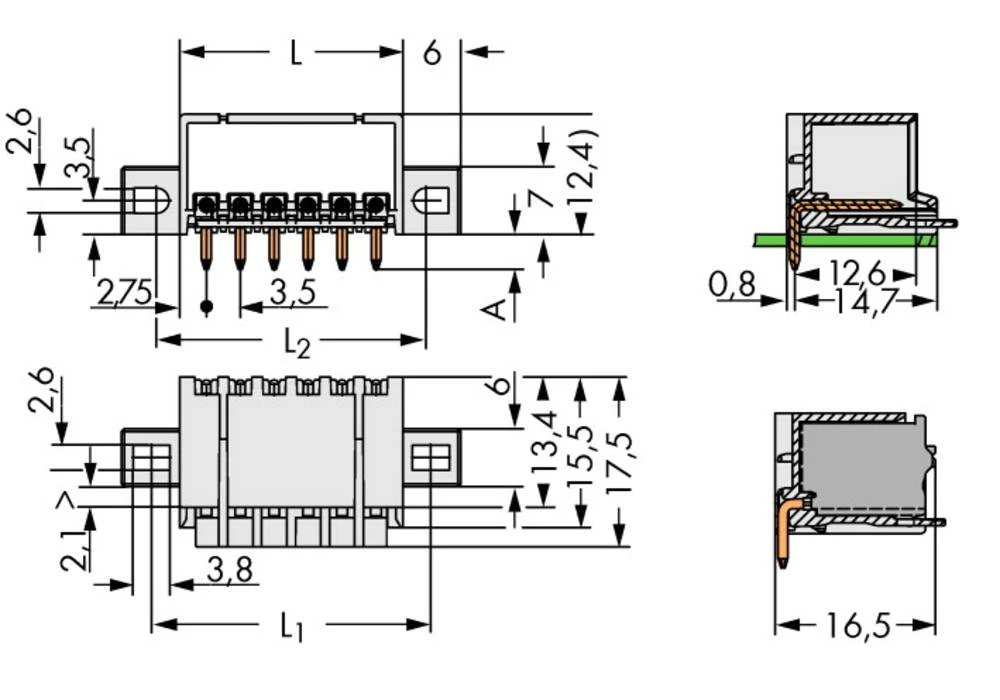

Tip 2091-1430/205-000

Ukupan broj polova 10

Veza Print

Visina 17.50 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 7.25 x 25.00 x 12.82 mm

Duljina 7.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCO

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCO 1,5/ 3-GL-3,81

Ukupan broj polova 3.

Veza Print

Visina 12.82 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 8.4 x 18.2 x 14.4 mm

Duljina 8.4 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 200 kom.

Širina 18.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-163/001-000/105-604

Ukupan broj polova 3.

Veza Print

Visina 14.4 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 19.50 x 46.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s ušicama za zaključavanje

Rm 5 mm

Sadržaj 50 kom.

Širina 46.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-109/008-000

Ukupan broj polova 9

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 19.50 x 47.22 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s ušicama za zaključavanje

Rm 5.08 mm

Sadržaj 50 kom.

Širina 47.22 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

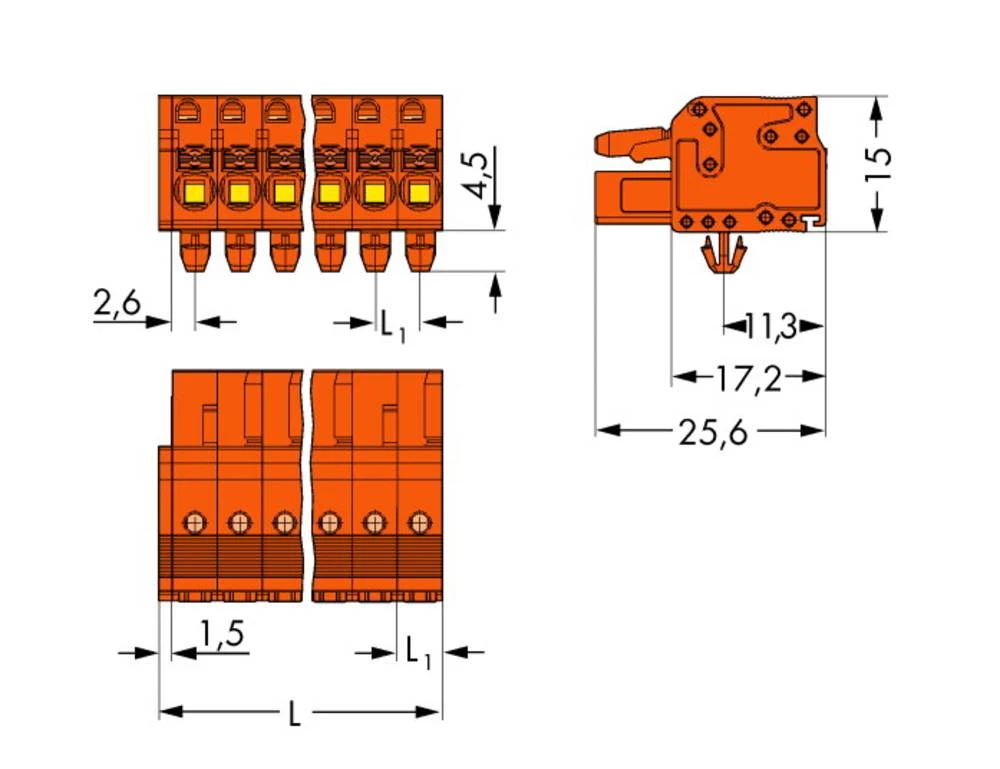

Tip 2231-309/008-000

Ukupan broj polova 9

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.00 x 60.52 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60.52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

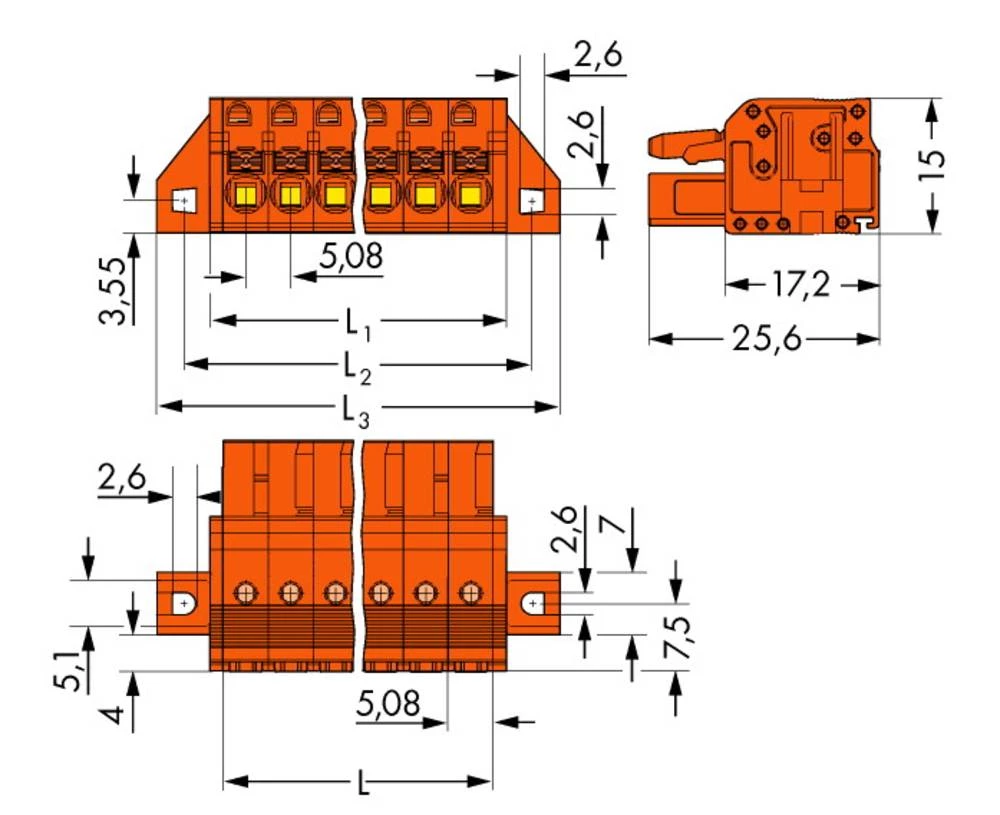

Tip 2231-309/031-000

Ukupan broj polova 9

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 19.50 x 51.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s ušicama za zaključavanje

Rm 5 mm

Sadržaj 50 kom.

Širina 51.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

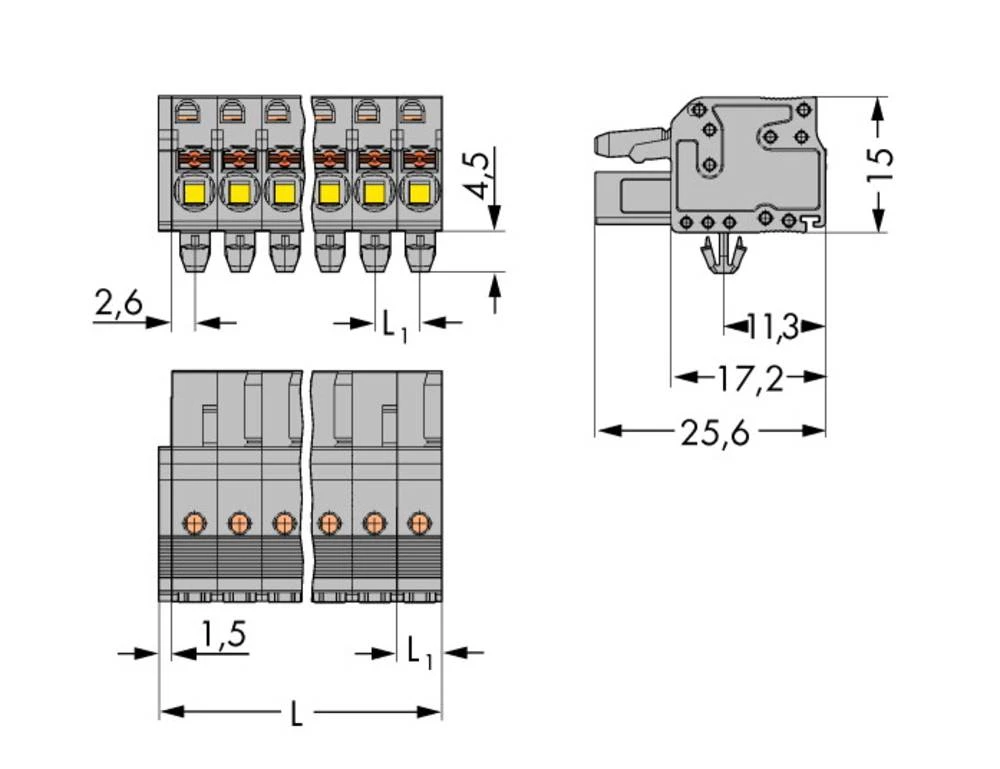

Tip 2231-110/008-000

Ukupan broj polova 10

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 19.50 x 52.30 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s ušicama za zaključavanje

Rm 5.08 mm

Sadržaj 50 kom.

Širina 52.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-310/008-000

Ukupan broj polova 10

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 19.50 x 26.90 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s ušicama za zaključavanje

Rm 5.08 mm

Sadržaj 100 kom.

Širina 26.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-305/008-000

Ukupan broj polova 5

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 19.50 x 26.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Posebnosti s ušicama za zaključavanje

Rm 5 mm

Sadržaj 100 kom.

Širina 26.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

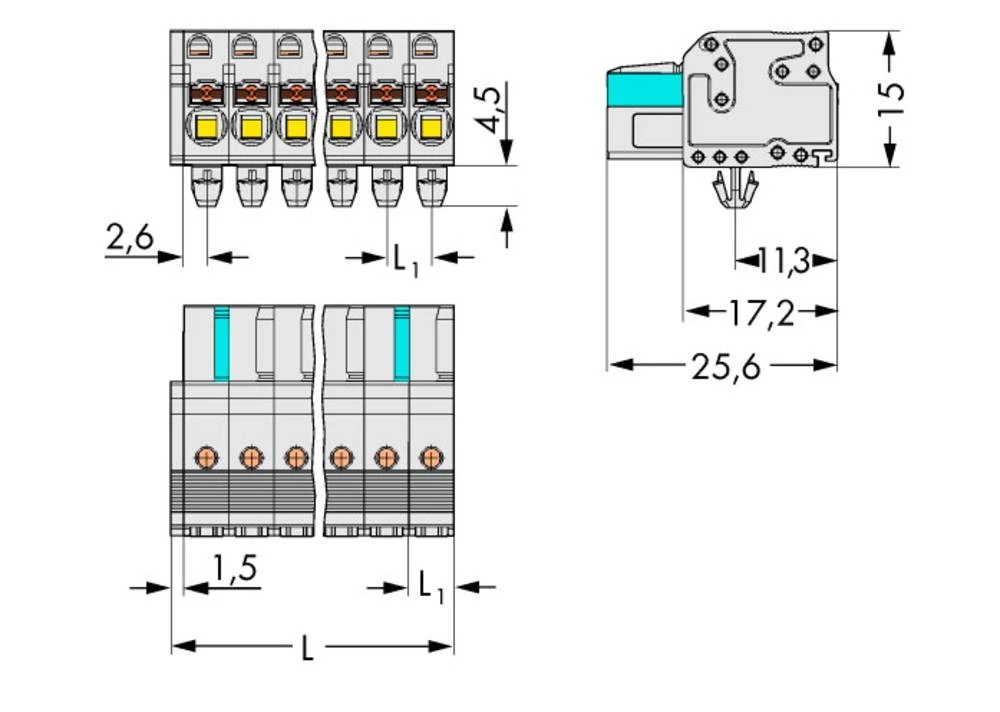

Tip 2721-105/008-000

Ukupan broj polova 5

Veza opružna kopča

Veza Print

Visina 25.60 mm

Boja proizvođača Sivo

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 18.30 x 69.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 25 kom.

Širina 69.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 769-671/004-000

Ukupan broj polova 11

Veza Print

Visina 22.20 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 18.50 x 41.35 x 40.90 mm

Duljina 18.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz 734

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 25 kom.

Širina 41.35 mm

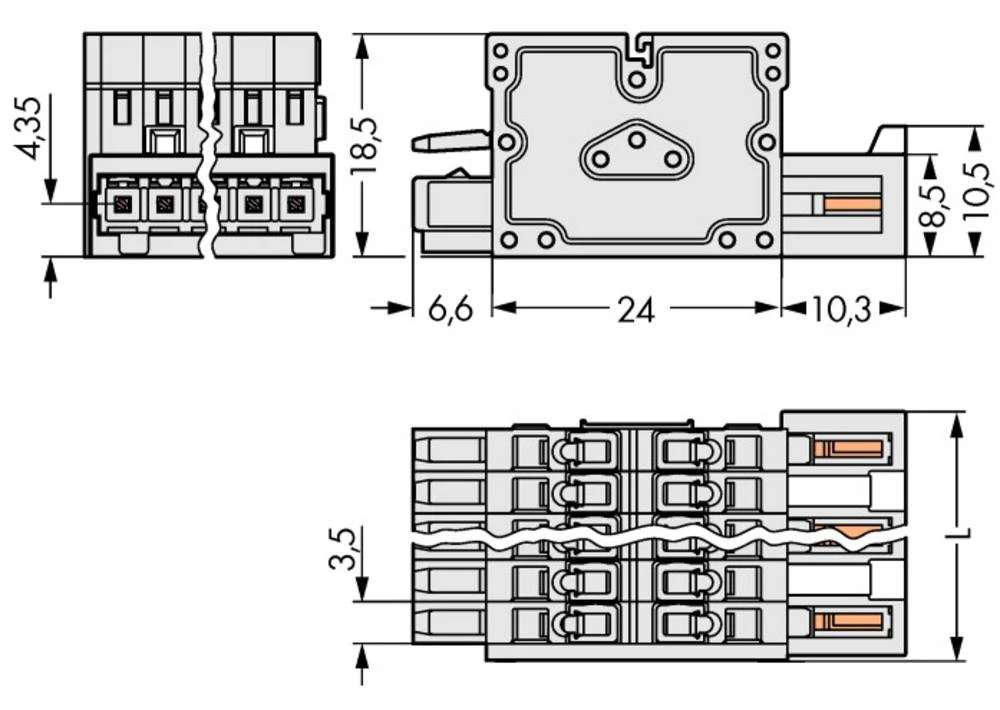

Tip 734-371

Ukupan broj polova 11

Veza opružna kopča

Visina 40.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 20.80 x 65.00 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 65.00 mm

Tip 231-2209/026-000

Ukupan broj polova 9

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 20.80 x 81.55 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 25 kom.

Širina 81.55 mm

Tip 231-2209/037-000

Ukupan broj polova 9

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 20.80 x 72.50 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 72.50 mm

Tip 231-2210/026-000

Ukupan broj polova 10

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 20.80 x 89.05 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 25 kom.

Širina 89.05 mm

Tip 231-2210/037-000

Ukupan broj polova 10

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 20.80 x 80.00 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 80.00 mm

Tip 231-2211/026-000

Ukupan broj polova 11

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 20.80 x 96.55 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 10 kom.

Širina 96.55 mm

Tip 231-2211/037-000

Ukupan broj polova 11

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 20.80 x 87.50 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 25 kom.

Širina 87.50 mm

Tip 231-2212/026-000

Ukupan broj polova 12

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 12
