Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 10.5 x 60.9 x 17.7 mm

Duljina 10.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 30 sati

Širina 60.9 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP10

Tip S2L 3.50/34/180G 3.5SN OR BX

Ukupan broj polova 34

Veza Print

Visina 17.7 mm

Zatik Ø 1.0 mm

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 2

Dim. (D x Š x V) 10.5 x 64.4 x 17.7 mm

Duljina 10.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 24 kom.

Širina 64.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip S2L 3.50/36/180G 3.5SN OR BX

Ukupan broj polova 36

Veza Print

Visina 17.7 mm

Zatik Ø 1 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 10.5 x 17.7 x 11.9 mm

Duljina 10.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 156 sati

Širina 17.7 mm

Smjer parenja Okomito na tiskanu ploču

Tip S2L 3.50/06/180G 3.5SN BK BX

Ukupan broj polova 6

Veza Print

Visina 11.9 mm

Zatik Ø 1 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 2

Dim. (D x Š x V) 10.5 x 17.7 x 15.4 mm

Duljina 10.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 120 kom.

Širina 17.7 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP10

Tip S2L 3.50/08/180G 3.5SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 15.4 mm

Zatik Ø 1.0 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 10.5 x 18.9 x 17.7 mm

Duljina 10.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 96 kom.

Širina 18.9 mm

Smjer parenja Okomito na tiskanu ploču

Tip S2L 3.50/10/180G 3.5SN BK BX

Ukupan broj polova 10

Veza Print

Visina 17.7 mm

Zatik Ø 1 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 2

Dim. (D x Š x V) 10.5 x 32.9 x 17.7 mm

Duljina 10.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 54 kom.

Širina 32.9 mm

Smjer parenja Okomito na tiskanu ploču

Tip S2L 3.50/18/180G 3.5SN BK BX

Ukupan broj polova 18

Veza Print

Visina 17.7 mm

Zatik Ø 1 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 10.5 x 36.4 x 17.7 mm

Duljina 10.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 48 kom.

Širina 36.4 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP10

Tip S2L 3.50/20/180G 3.5SN BK BX

Ukupan broj polova 20

Veza Print

Visina 17.7 mm

Zatik Ø 1.0 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 10.5 x 43.4 x 17.7 mm

Duljina 10.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 42 sata

Širina 43.4 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP10

Tip S2L 3.50/24/180G 3.5SN BK BX

Ukupan broj polova 24

Veza Print

Visina 17.7 mm

Zatik Ø 1.0 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 7.50 x 12.60 x 11.90 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 12.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 3.50/03/180G 1.5SN BK BX

Ukupan broj polova 3.

Veza Print

Visina 11.90 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 7.50 x 22.40 x 12.60 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 22.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 3.50/06/180G 1.5SN BK BX

Ukupan broj polova 6

Veza Print

Visina 12.60 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 9.00 x 11.90 x 11.10 mm

Duljina 9.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 100 kom.

Širina 11.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 3.50/03/90G 1.5SN BK BX

Ukupan broj polova 3.

Veza Print

Visina 11.10 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 9.00 x 18.90 x 11.10 mm

Duljina 9.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 18.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 3.50/05/90G 1.5SN BK BX

Ukupan broj polova 5

Veza Print

Visina 11.10 mm

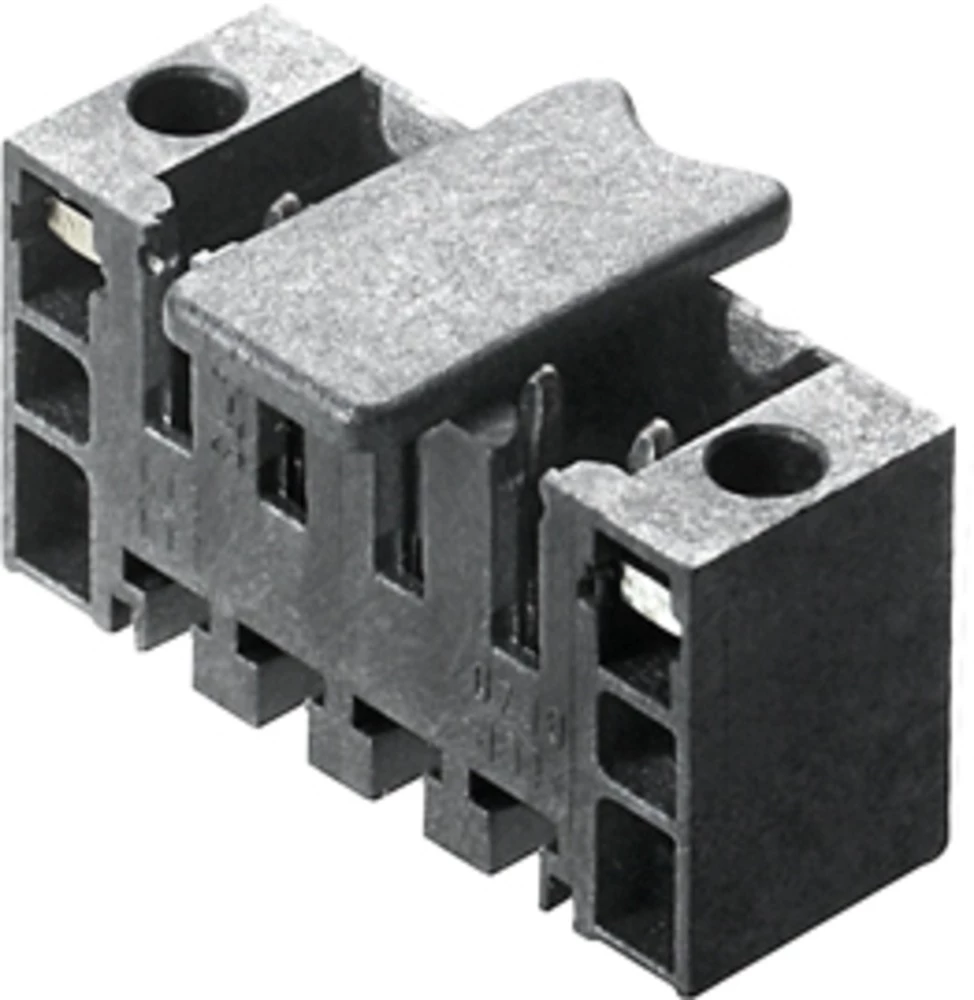

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 40 x 330 x 330 mm

Duljina 40 mm

Konektorski sustav žica do ploče

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Sadržaj 385 sati

Širina 330 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 3.50/03/90 1.5SN BK RL

Ukupan broj polova 3.

Visina 330 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 40 x 80 x 120 mm

Duljina 40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 50 kom.

Širina 80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/09/90G 3.2SN BK BX

Ukupan broj polova 9

Visina 120 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 65 x 80 x 105 mm

Duljina 65 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 50 kom.

Širina 80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/11/90G 3.2SN BK BX

Ukupan broj polova 11

Visina 105 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10 x 12 x 10.16 mm

Duljina 10 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 12 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/02/90 1.5SN BK BX

Ukupan broj polova 2

Veza Print

Visina 10.16 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 10 x 20.32 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 20.32 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/04/90 1.5SN BK BX

Ukupan broj polova 4

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10 x 25.4 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25,4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/05/90 1.5SN BK BX

Ukupan broj polova 5

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10 x 30.48 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 30.48 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/06/90 1.5SN BK BX

Ukupan broj polova 6

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 10 x 40.64 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.64 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/08/90 1.5SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 10 x 50.8 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 50.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/10/90 1.5SN BK BX

Ukupan broj polova 10

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 10 x 66.04 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 66.04 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/13/90 1.5SN BK BX

Ukupan broj polova 13

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 10 x 76.2 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 76.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/15/90 1.5SN BK BX

Ukupan broj polova 15

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 10 x 96.52 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 96.52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/19/90 1.5SN BK BX

Ukupan broj polova 19

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 10 x 116.84 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 116.84 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

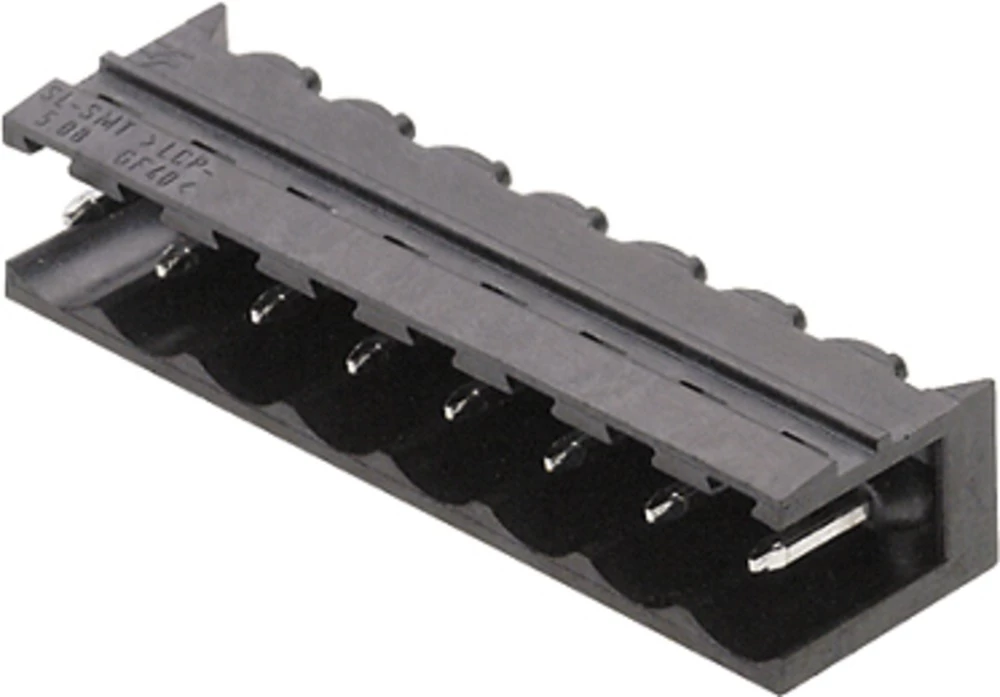

Tip SL-SMT 5.08/23/90 1.5SN BK BX

Ukupan broj polova 23

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10 x 13.36 x 12 mm

Duljina 10 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 13.36 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/02/90G 1.5SN BK BX

Ukupan broj polova 2

Veza Print

Visina 12 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 10 x 23.52 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 23.52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/04/90G 1.5SN BK BX

Ukupan broj polova 4

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm
