Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 34.8 x 12.0 x 10.0 mm

Duljina 34.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 350 kom

Širina 12.0 mm

Tip SL-SMT 5.00/05/90LF 1.5SN BK RL

Ukupan broj polova 5

Veza Print

Visina 10.0 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 39.8 x 12.0 x 10.0 mm

Duljina 39,8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 350 kom

Širina 12.0 mm

Tip SL-SMT 5.00/06/90LF 1.5SN BK RL

Ukupan broj polova 6

Veza Print

Visina 10.0 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 8.5 x 23.2 x 13.5 mm

Duljina 8.5 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL

Oblik olovke Pravougli

Oblikovati utikač, ugradnja vertikalno

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 250 kom

Širina 23.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.00/04/180G 1.5 SN BK RL

Ukupan broj polova 4

Veza Print

Visina 13.5 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 29.6 x 13.5 x 8.5 mm

Duljina 29.6 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 250 kom

Širina 13.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.00/04/180LF 1.5 SN BK RL

Ukupan broj polova 4

Veza Print

Visina 8.5 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 39.6 x 13.5 x 8.5 mm

Duljina 39.6 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 250 kom

Širina 13.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.00/06/180LF 1.5 SN BK RL

Ukupan broj polova 6

Veza Print

Visina 8.5 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.5 x 19.96 x 13.5 mm

Duljina 8.5 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 250 kom

Širina 19.96 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/02/180LF 1.5 SN BK RL

Ukupan broj polova 2

Veza Print

Visina 13.5 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 10.70 x 49.00 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 49.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/12/90F 3.2SN OR BX

Ukupan broj polova 12

Veza Print

Visina 11.10 mm

Sadržaj 50 kom.

Tip SL-SMT 3.50/09/180RF 1.5SN BK BX

Sadržaj 50 kom.

Tip SL-SMT 3.50/12/180RF 1.5SN BK BX

Boja proizvođača crna

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 20.0 x 12.0 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 90 sati

Širina 20.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip LP SV SL 5.08HC0290LF 3.2SN BX

Ukupan broj polova 2

Veza Print

Visina 12.0 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 59.8 x 15.2 x 8.5 mm

Duljina 59.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 15.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.00/10/180LF 3.2SN BK BX

Ukupan broj polova 10

Veza Print

Visina 8.5 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 30.1 x 12.0 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 30.1 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/04/90LF 3.2SN OR BX

Ukupan broj polova 4

Veza Print

Visina 12.0 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 11.7 x 50.44 x 12 mm

Duljina 11.7 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 50 kom.

Širina 50.44 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

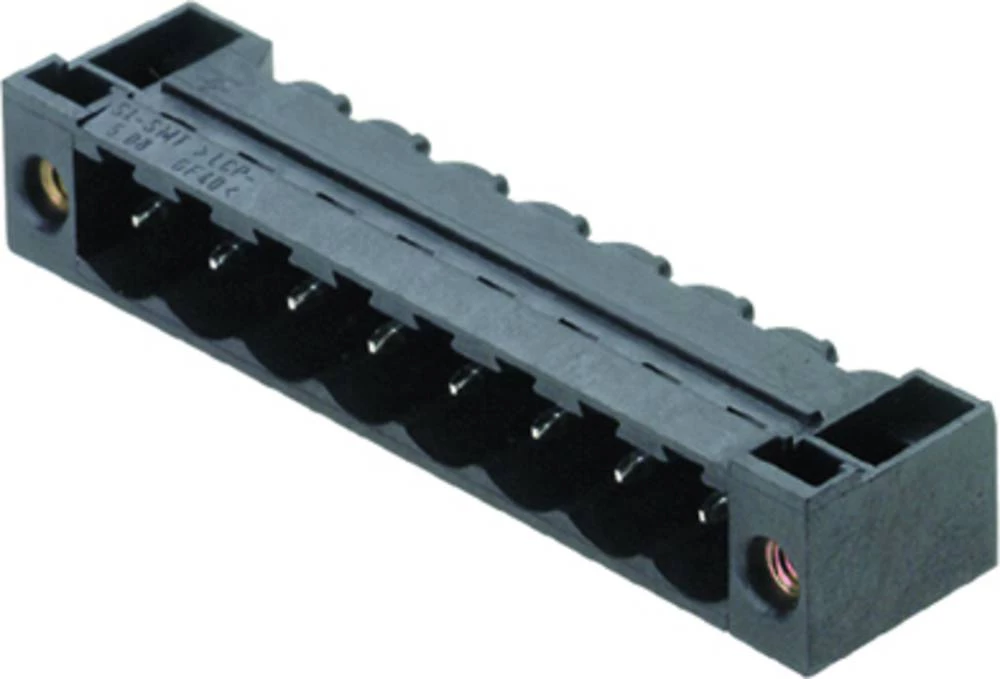

Tip SL-SMT 5.08/08/90LF 3.2SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 49.8 x 12.0 x 10.0 mm

Duljina 49.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 50 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

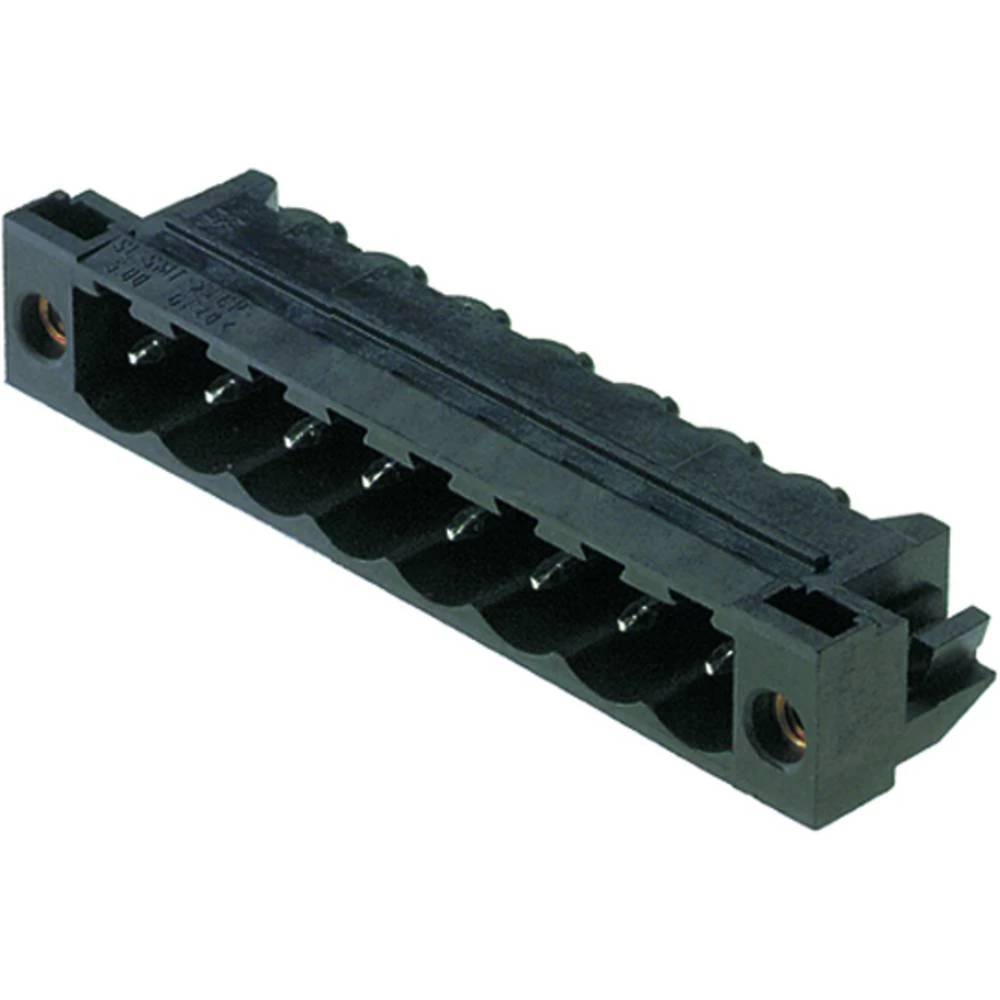

Tip 1797290000

Ukupan broj polova 8.

Veza Print

Visina 10.0 mm

Boja proizvođača crna

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 120 x 15.2 x 8.5 mm

Duljina 120 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 20 kom.

Širina 15.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.00/22/180LF 3.2SN BK BX

Ukupan broj polova 22

Veza Print

Visina 8.5 mm

Boja proizvođača crna

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 125 x 15.2 x 8.5 mm

Duljina 125 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 20 kom.

Širina 15.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.00/23/180LF 3.2SN BK BX

Ukupan broj polova 23

Veza Print

Visina 8.5 mm

Boja proizvođača crna

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 130 x 15.2 x 8.5 mm

Duljina 130 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 20 kom.

Širina 15.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.00/24/180LF 3.2SN BK BX

Ukupan broj polova 24

Veza Print

Visina 8.5 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 54.8 x 12.0 x 11.7 mm

Duljina 54.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/09/90LF 3.2SN BK BX

Ukupan broj polova 9

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 64.8 x 12.0 x 11.7 mm

Duljina 64.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/11/90LF 3.2SN BK BX

Ukupan broj polova 11

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 69.8 x 12.0 x 11.7 mm

Duljina 69.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/12/90LF 3.2SN BK BX

Ukupan broj polova 12

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 74.8 x 12.0 x 11.7 mm

Duljina 74.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/13/90LF 3.2SN BK BX

Ukupan broj polova 13

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 79.8 x 12.0 x 11.7 mm

Duljina 79.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/14/90LF 3.2SN BK BX

Ukupan broj polova 14

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 84.8 x 12.0 x 11.7 mm

Duljina 84.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/15/90LF 3.2SN BK BX

Ukupan broj polova 15

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 89.8 x 12.0 x 11.7 mm

Duljina 89.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/16/90LF 3.2SN BK BX

Ukupan broj polova 16

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 94.8 x 12.0 x 11.7 mm

Duljina 94.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 20 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/17/90LF 3.2SN BK BX

Ukupan broj polova 17

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 99.8 x 12.0 x 11.7 mm

Duljina 99.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 20 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/18/90LF 3.2SN BK BX

Ukupan broj polova 18

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 105 x 12.0 x 11.7 mm

Duljina 105 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 20 kom.

Širina 12.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.00/19/90LF 3.2SN BK BX

Ukupan broj polova 19

Veza Print

Visina 11.7 mm

Boja proizvođača crna

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 110 x 12.0 x 11.7 mm
