Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 7.50 x 70.00 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 70.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/18/180F 3.2SN OR BX

Ukupan broj polova 18

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 21

Broj redaka 1

Dim. (D x Š x V) 7.50 x 80.50 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 80.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/21/180F 3.2SN OR BX

Ukupan broj polova 21

Veza Print

Visina 14.30 mm

Boja proizvođača crna

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 96.52 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 96.52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/17/90F 3.2SN BK BX

Ukupan broj polova 17

Veza Print

Visina 12 mm

Boja proizvođača crna

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 94.44 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 94.44 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/18/90F 3.2SN BK BX

Ukupan broj polova 18

Veza Print

Visina 12 mm

Boja proizvođača crna

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 106.68 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 106.68 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/19/90F 3.2SN BK BX

Ukupan broj polova 19

Veza Print

Visina 12 mm

Boja proizvođača crna

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 111.76 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 111.76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/20/90F 3.2SN BK BX

Ukupan broj polova 20

Veza Print

Visina 12 mm

Boja proizvođača crna

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 116.84 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 116.84 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/21/90F 3.2SN BK BX

Ukupan broj polova 21

Veza Print

Visina 12 mm

Boja proizvođača crna

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 121.92 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 121.92 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/22/90F 3.2SN BK BX

Ukupan broj polova 22

Veza Print

Visina 12 mm

Boja proizvođača crna

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 127 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 127 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/23/90F 3.2SN BK BX

Ukupan broj polova 23

Veza Print

Visina 12 mm

Broj polova po redu 14

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Niz SL

Oblikovati Zaglavlje igle, pod kutom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Tip SL 5.08HC/14/90F 3.2SN GN BX

Ukupan broj polova 14

Veza Print

Boja proizvođača crna

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 8.5 x 111.6 x 15.2 mm

Duljina 8.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 20 kom.

Širina 111.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/20/180F 3.2SN BK BX

Ukupan broj polova 20

Veza Print

Visina 15.2 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 11.7 x 96.52 x 12 mm

Duljina 11.7 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 96.52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/17/90F 3.2SN BK BX

Ukupan broj polova 17

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 21

Broj redaka 1

Dim. (D x Š x V) 11.7 x 116.84 x 12 mm

Duljina 11.7 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 116.84 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

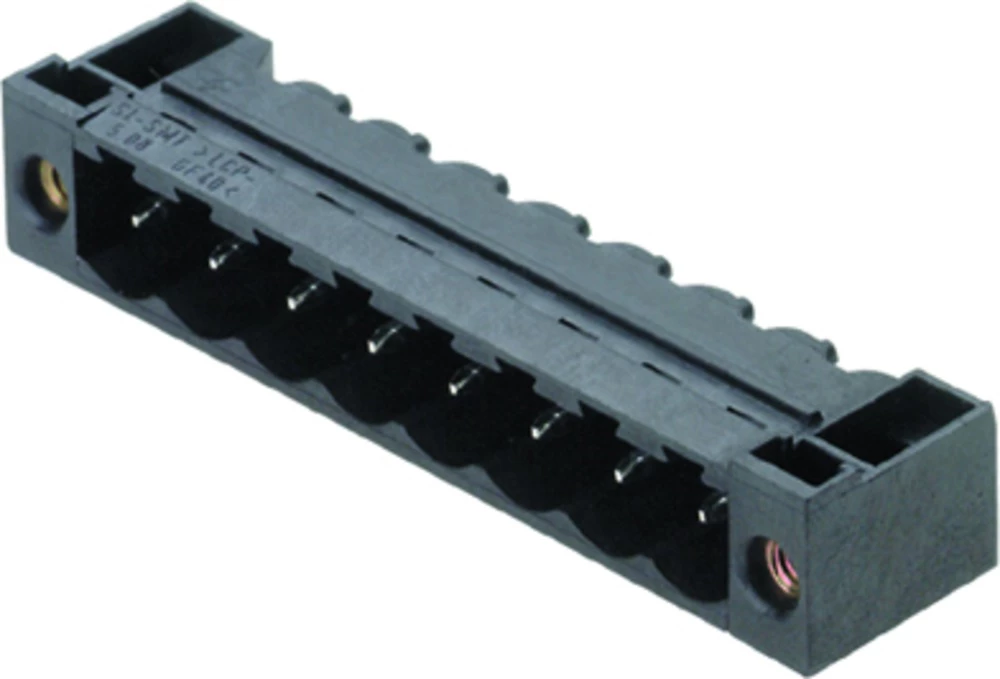

Tip SL-SMT 5.08/21/90F 3.2SN BK BX

Ukupan broj polova 21

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 11.7 x 121.92 x 12 mm

Duljina 11.7 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 121.92 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/22/90F 3.2SN BK BX

Ukupan broj polova 22

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 11.7 x 127 x 12 mm

Duljina 11.7 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 127 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/23/90F 3.2SN BK BX

Ukupan broj polova 23

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 8.5 x 106.52 x 15.2 mm

Duljina 8.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 20 kom.

Širina 106.52 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/19/180F 3.2SN BK BX

Ukupan broj polova 19

Veza Print

Visina 15.2 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 21

Broj redaka 1

Dim. (D x Š x V) 8.5 x 116.68 x 15.2 mm

Duljina 8.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 20 kom.

Širina 116.68 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/21/180F 3.2SN BK BX

Ukupan broj polova 21

Veza Print

Visina 15.2 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 8.5 x 126.84 x 15.2 mm

Duljina 8.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 20 kom.

Širina 126.84 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/23/180F 3.2SN BK BX

Ukupan broj polova 23

Veza Print

Visina 15.2 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 7.50 x 87.50 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 87.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/23/180F 3.2SN OR BX

Ukupan broj polova 23

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 7.50 x 91.00 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 91.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/24/180F 3.2SN OR BX

Ukupan broj polova 24

Veza Print

Visina 14.30 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 16.48 x 48.50 x 18.50 mm

Duljina 16.48 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 36 sati

Širina 48.50 mm

Smjer parenja Okomito na tiskanu ploču

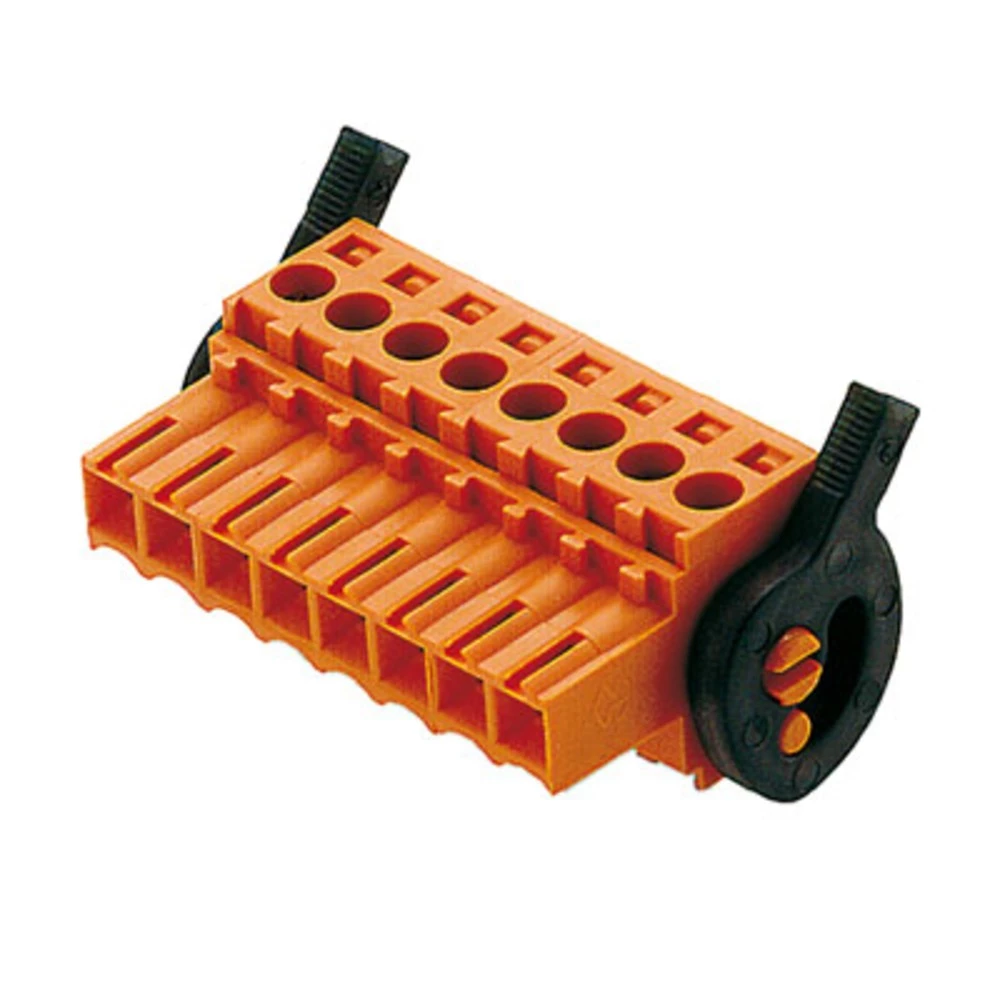

Tip BL 3.50/12/180LH SN OR BX

Ukupan broj polova 12

Veza vijčani terminal

Veza Utikač

Visina 18.50 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 23.43 x 43 x 29.36 mm

Duljina 23.43 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 20 kom.

Širina 43 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.00/16/180G 3.2SN BK BX

Ukupan broj polova 16

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 23.43 x 60 x 29.36 mm

Duljina 23.43 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 20 kom.

Širina 60 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.00/20/180F 3.2SN BK BX

Ukupan broj polova 20

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 23.43 x 70 x 29.36 mm

Duljina 23.43 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 70 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.00/24/180F 3.2SN BK BX

Ukupan broj polova 24

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 2

Dim. (D x Š x V) 23.43 x 80 x 29.36 mm

Duljina 23.43 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 80 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

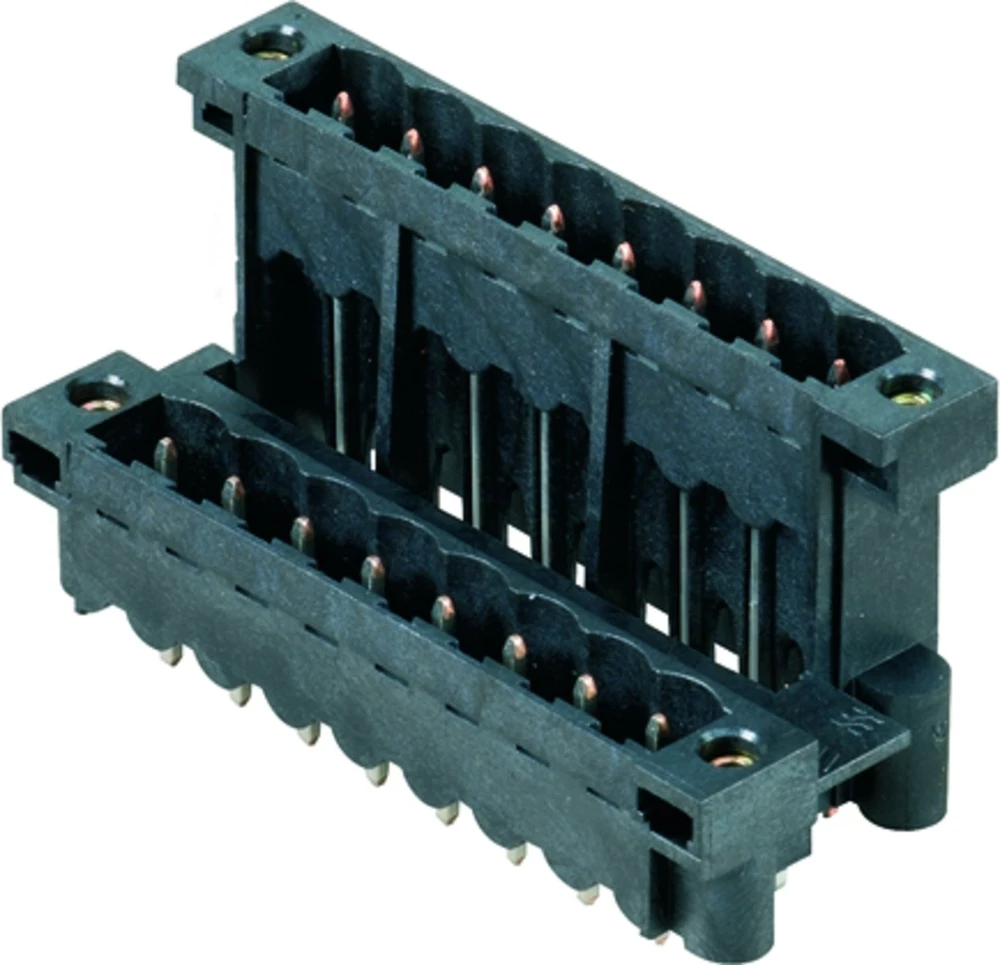

Tip SLDV-THR 5.00/28/180F 3.2SN BK BX

Ukupan broj polova 28

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 23.43 x 95 x 29.36 mm

Duljina 23.43 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 95 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.00/34/180F 3.2SN BK BX

Ukupan broj polova 34

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 18

Broj redaka 2

Dim. (D x Š x V) 23.43 x 100 x 29.36 mm

Duljina 23.43 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.00
