Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Sadržaj 42 sata

Tip B2CF 3.50/22/180LR SN OR BX

Sadržaj 235 kom

Tip S2C-SMT 3.50/12/90G 1.5SN BK RL

Sadržaj 205 kom

Tip SL-SMT 5.08HC/08/180G 3.2SN BK RL

Sadržaj 24 kom.

Tip B2CF 3.50/36/180 SN OR BX

Sadržaj 48 kom.

Tip B2CF 3.50/18/180F SN OR BX

Sadržaj 30 sati

Tip B2CF 3.50/28/180LR SN OR BX

Sadržaj 138 kom.

Tip B2CF 3.50/04/180LH SN OR BX

Sadržaj 235 kom

Tip S2C-SMT 3.50/16/90LF 1.5SN BK RL

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 7.50 x 42.00 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/10/180F 3.2SN OR BX

Ukupan broj polova 10

Veza Print

Visina 14.30 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 11.10 x 24.50 x 12.90 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

Niz PT

Oblikovati konektor, ravni

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 100 kom.

Širina 24.50 mm

Tip PT 1,5/ 7-PH-3,5

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 12.90 mm

AWG maks. 16

AWG min. 24

Broj polova po redu 30

Broj redaka 1

Dim. (D x Š x V) 20.80 x 42.00 x 27.60 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 5 A

Nazivna struja - zaokruženo 5 A

Nazivni napon 50 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BL-I/O 3.50/30F PNP LED SN LTGY BX

Ukupan broj polova 30

Veza opružna kopča

Veza Utikač

Visina 27.60 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 19.8 x 15.2 x 8.5 mm

Duljina 19.8 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 15.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.00/02/180LF 3.2SN BK BX

Ukupan broj polova 2

Veza Print

Visina 8.5 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 8.5 x 76.04 x 15.2 mm

Duljina 8.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 76.04 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/13/180F 3.2SN BK BX

Ukupan broj polova 13

Veza Print

Visina 15.2 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 11.7 x 55.88 x 12 mm

Duljina 11.7 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 55.88 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/09/90F 3.2SN BK BX

Ukupan broj polova 9

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 11.7 x 76.2 x 12 mm

Duljina 11.7 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 76.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/13/90F 3.2SN BK BX

Ukupan broj polova 13

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 11.7 x 81.28 x 12 mm

Duljina 11.7 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 81.28 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/14/90F 3.2SN BK BX

Ukupan broj polova 14

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 11.7 x 86.36 x 12 mm

Duljina 11.7 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 86.36 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/15/90F 3.2SN BK BX

Ukupan broj polova 15

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 8.5 x 65.88 x 15.2 mm

Duljina 8.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 65.88 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/11/180F 3.2SN BK BX

Ukupan broj polova 11

Veza Print

Visina 15.2 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 8.5 x 86.2 x 15.2 mm

Duljina 8.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 86.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 5.08/15/180F 3.2SN BK BX

Ukupan broj polova 15

Veza Print

Visina 15.2 mm

Zatik Ø 1,2 mm

AWG maks. 16

AWG min. 24

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 12.70 x 42.00 x 27.60 mm

Duljina 12.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 5 A

Nazivna struja - zaokruženo 5 A

Nazivni napon 50 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BL-I/O 3.50/10F PNP LED SN LTGY BX

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 27.60 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 13.20 x 21.00 x 16.20 mm

Duljina 13.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SL-SMT 3.50/04/135F 3.2SN BK BX

Ukupan broj polova 4

Veza Print

Visina 16.20 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.20 x 24.50 x 16.20 mm

Duljina 13.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 24.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip SL-SMT 3.50/05/135F 3.2SN BK BX

Ukupan broj polova 5

Veza Print

Visina 16.20 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 13.20 x 28.00 x 16.20 mm

Duljina 13.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SL-SMT 3.50/06/135F 3.2SN BK BX

Ukupan broj polova 6

Veza Print

Visina 16.20 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.20 x 35.00 x 16.20 mm

Duljina 13.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SL-SMT 3.50/08/135F 3.2SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 16.20 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 2

Dim. (D x Š x V) 60 x 330 x 330 mm

Duljina 60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 150 V

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 235 kom

Širina 330 mm

Tip S2L-SMT 3.50/22/90G 3.2AU BK RL

Ukupan broj polova 22

Veza Print

Visina 330 mm

Boja proizvođača crna

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 60 x 330 x 330 mm

Duljina 60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz B2L/S2L

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Sadržaj 175 kom

Širina 330 mm

Smjer parenja Okomito na tiskanu ploču

Tip S2L-SMT 3.50/24/180G 1.5SN SW RL

Ukupan broj polova 24

Visina 330 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 86 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 86 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

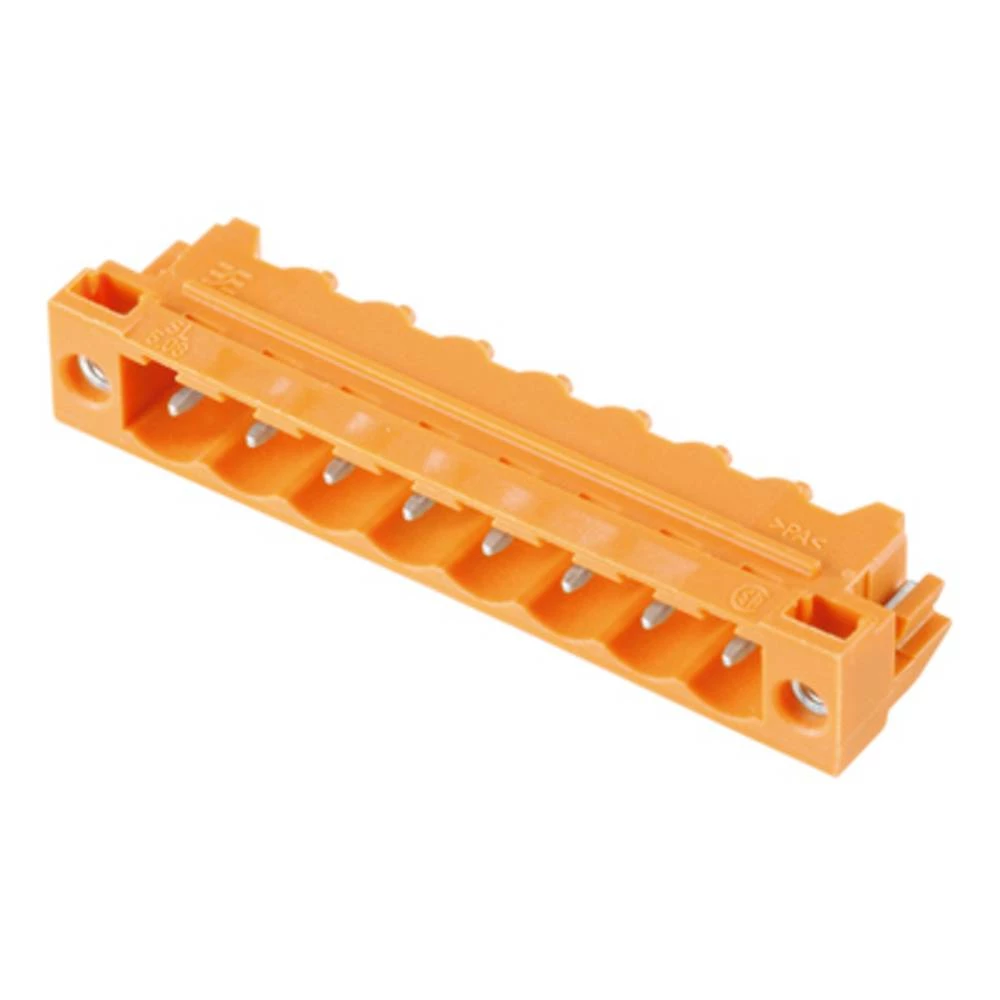

Tip SL 5.08HC/15/90LF 3.2SN OR BX

Ukupan broj polova 15

Veza Print

Visina 12 mm

Sadržaj 403 mm

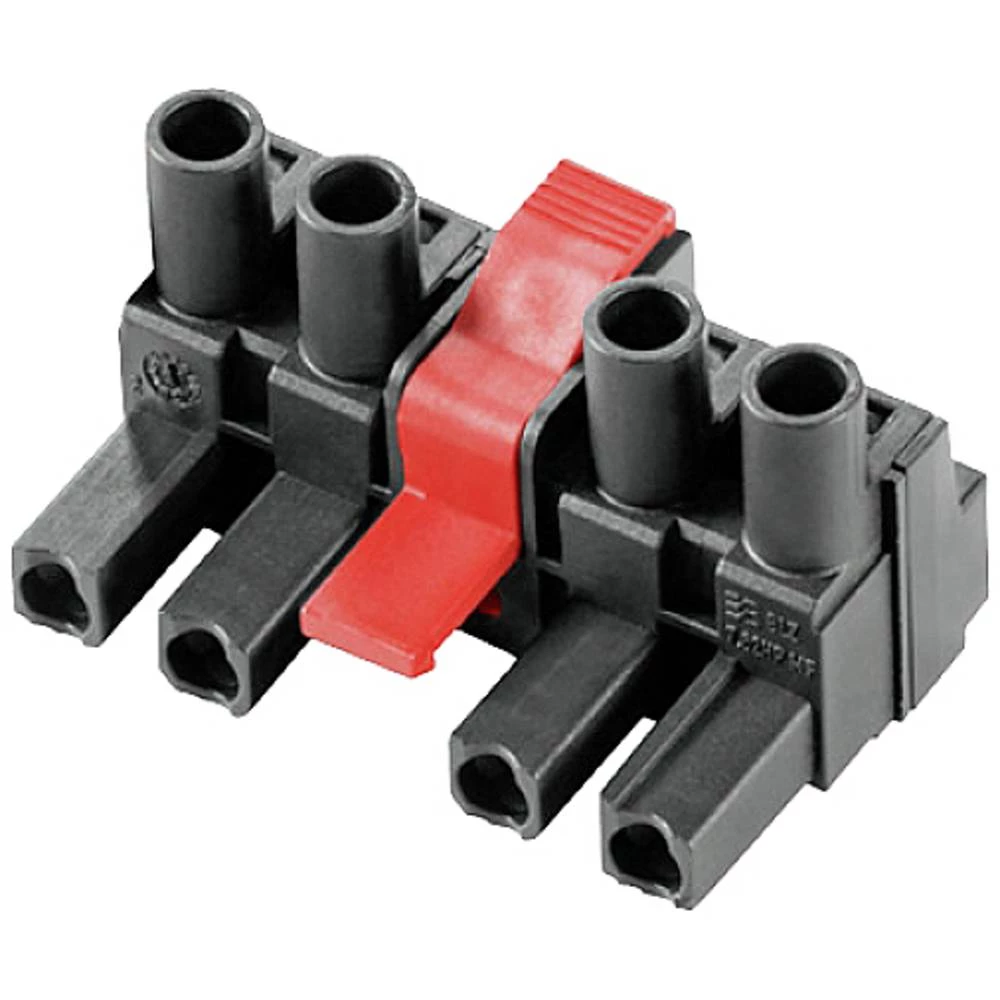

Tip BLZ 7.62IT/05/180MF3 SN GYBX

Sadržaj 40 kom

Tip BLZ 7.62IT/04/180MSF4 SN BK BX

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 22.86 x 36.55 x 22.90 mm

Duljina 22.86 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 10 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz IPC

Oblikovati utikač, kutni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 36.55 mm

Tip IPC 5/ 2-STF-7,62

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 22.90 mm
