Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 21

Broj redaka 2

Dim. (D x Š x V) 25.2 x 106.96 x 28.5 mm

Duljina 25,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 106.96 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 5.00/42/180G 3.2SN OR BX

Ukupan broj polova 42

Veza Print

Visina 28,5 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 22

Broj redaka 2

Dim. (D x Š x V) 25.2 x 111.96 x 28.5 mm

Duljina 25,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 111.96 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 5.00/44/180G 3.2SN OR BX

Ukupan broj polova 44

Veza Print

Visina 28,5 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 2

Dim. (D x Š x V) 25.2 x 116.96 x 28.5 mm

Duljina 25,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 116.96 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 5.00/46/180G 3.2SN OR BX

Ukupan broj polova 46

Veza Print

Visina 28,5 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 2

Dim. (D x Š x V) 25.2 x 121.96 x 28.5 mm

Duljina 25,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 121.96 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 5.00/48/180G 3.2SN OR BX

Ukupan broj polova 48

Veza Print

Visina 28,5 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 9.00 x 22.40 x 11.10 mm

Duljina 9.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 385 sati

Širina 22.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 2.99 g

Tip SL-SMT 3.50/06/90G 1.5SN BK RL

Ukupan broj polova 6

Veza Print

Visina 11.10 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 40 x 90 x 125 mm

Duljina 40 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 100 kom.

Širina 90 mm

Tip SL-SMT 5.08/02/270GH 1.5SN BK BX

Ukupan broj polova 2

Veza Print

Visina 125 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 40 x 90 x 165 mm

Duljina 40 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 100 kom.

Širina 90 mm

Tip SL-SMT 5.08/04/270FL 3.2SN BK BX

Ukupan broj polova 4

Veza Print

Visina 165 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 55 x 60 x 150 mm

Duljina 55 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60 mm

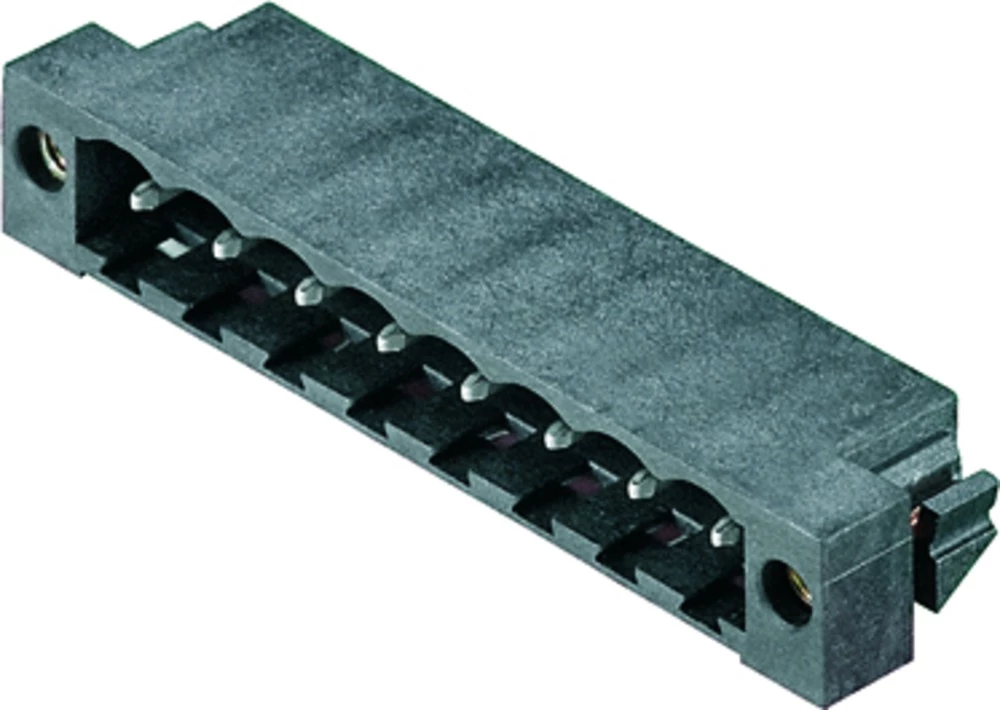

Tip SL-SMT 5.08/08/270FL 3.2SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 150 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 55 x 62 x 152 mm

Duljina 55 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 50 kom.

Širina 62 mm

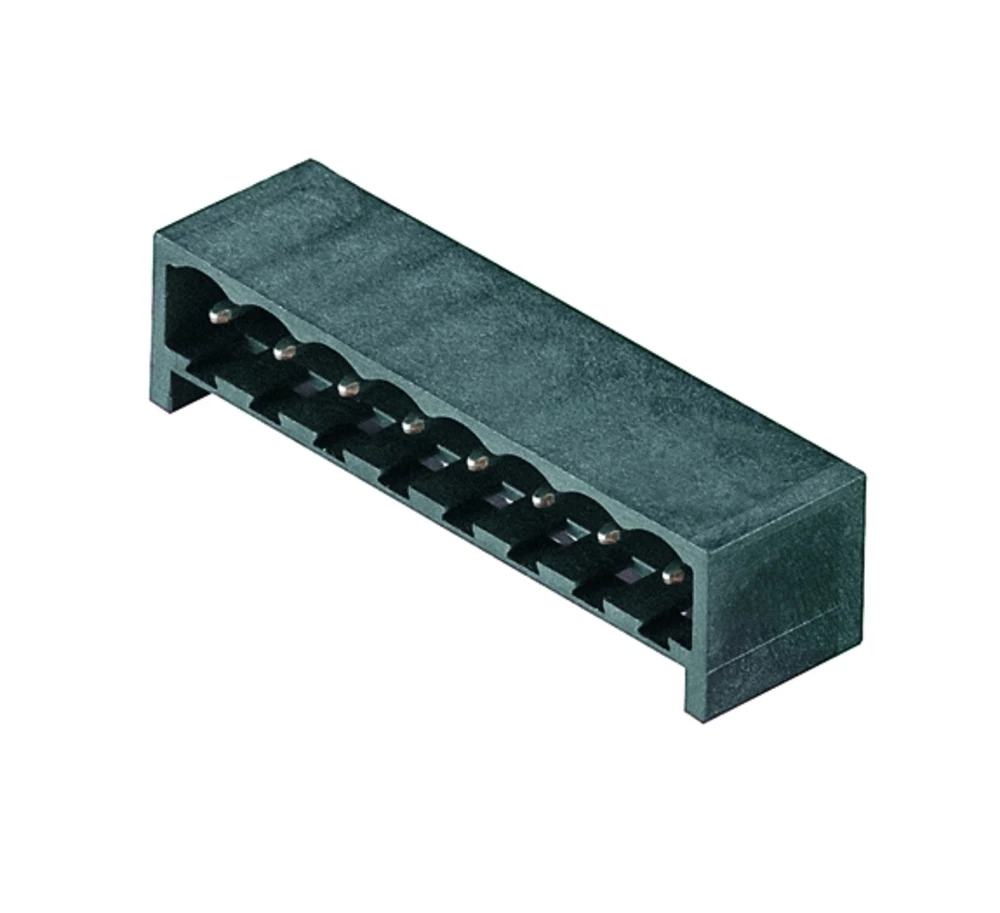

Tip SL-SMT 5.08/08/270GH 1.5SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 152 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 100 kom.

Tip SL-SMT 5.08/02/270GL 1.5SN BK BX

Ukupan broj polova 2

Veza Print

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 35 x 110 x 165 mm

Duljina 35 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 100 kom.

Širina 110 mm

Tip SL-SMT 5.08/04/270GL 1.5SN BK BX

Ukupan broj polova 4

Veza Print

Visina 165 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 50 kom.

Tip SL-SMT 5.08/05/270GL 1.5SN BK BX

Ukupan broj polova 5

Veza Print

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 55 x 60 x 150 mm

Duljina 55 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 100 kom.

Širina 60 mm

Tip SL-SMT 5.08/02/270FH 3.2SN BK BX

Ukupan broj polova 2

Veza Print

Visina 150 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 60 x 80 x 135 mm

Duljina 60 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 100 kom.

Širina 80 mm

Tip SL-SMT 5.08/04/270FH 3.2SN BK BX

Ukupan broj polova 4

Veza Print

Visina 135 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 40 x 115 x 165 mm

Duljina 40 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 100 kom.

Širina 115 mm

Tip SL-SMT 5.08/04/270GH 3.2SN BK BX

Ukupan broj polova 4

Veza Print

Visina 165 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 35 x 85 x 125 mm

Duljina 35 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 50 kom.

Širina 85 mm

Tip SL-SMT 5.08/05/270GH 3.2SN BK BX

Ukupan broj polova 5

Veza Print

Visina 125 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 40 x 70 x 160 mm

Duljina 40 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 50 kom.

Širina 70 mm

Tip SL-SMT 5.08/06/270GH 3.2SN BK BX

Ukupan broj polova 6

Veza Print

Visina 160 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 40 x 65 x 160 mm

Duljina 40 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 50 kom.

Širina 65 mm

Tip SL-SMT 5.08/07/270GH 3.2SN BK BX

Ukupan broj polova 7

Veza Print

Visina 160 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 40 x 65 x 165 mm

Duljina 40 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 50 kom.

Širina 65 mm

Tip SL-SMT 5.08/05/270FH 3.2SN BK BX

Ukupan broj polova 5

Veza Print

Visina 165 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 50 kom.

Tip SL-SMT 5.08/08/270GH 3.2SN BK BX

Ukupan broj polova 8.

Veza Print

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 35 x 60 x 140 mm

Duljina 35 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60 mm

Tip SL-SMT 5.08/06/270FH 3.2SN BK BX

Ukupan broj polova 6

Veza Print

Visina 140 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 22

Broj redaka 2

Dim. (D x Š x V) 25.2 x 113.72 x 28.5 mm

Duljina 25,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 113.72 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 5.08/44/180G 3.2SN OR BX

Ukupan broj polova 44

Veza Print

Visina 28,5 mm

Boja proizvođača naranča

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 25.2 x 118.8 x 28.5 mm

Duljina 25,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 118.8 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 5.08/46/180G 3.2SN OR BX

Ukupan broj polova 46

Veza Print

Visina 28,5 mm

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 2

Dim. (D x Š x V) 25.2 x 123.88 x 28.5 mm

Duljina 25,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 123.88 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 5.08/48/180G 3.2SN OR BX

Ukupan broj polova 48

Veza Print

Visina 28,5 mm

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 16.96 x 31.26 x 22 mm

Duljina 16.96 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 31.26 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.00/06/90G 3.2 SN OR BX

Ukupan broj polova 6

Veza Print

Visina 22 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 2

Dim. (D x Š x V) 21.96 x 31.26 x 22 mm

Duljina 21.96 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 31.26 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.00/08/90G 3.2 SN OR BX

Ukupan broj polova 8.

Veza Print

Visina 22 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 22 x 31.26 x 26.96 mm

Duljina 22 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 11 A

Nazivna struja - zaokruženo 11 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 31.26 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.00/10/90G 3.2 SN OR BX

Ukupan broj polova 10

Veza Print

Visina 26.96 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 2

Dim. (D x Š x V) 22 x 31.96 x 31.26 mm

Duljina 22 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C
