Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 24.70 x 40.30 x 29.60 mm

Duljina 24.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s zasunom za oslobađanje

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 28 sati

Širina 40.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLDF 5.08/06/180LR SN OR BX

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 29.60 mm

AWG maks. 12

AWG min. 20

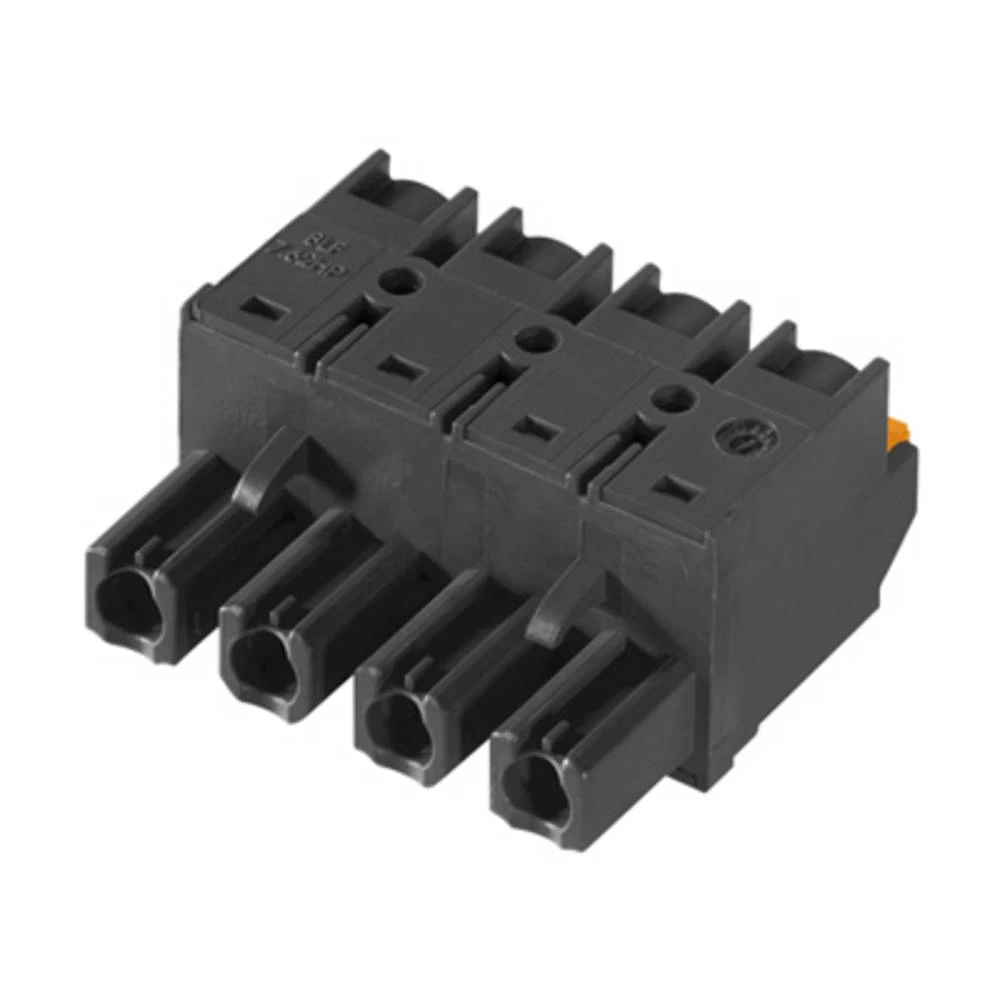

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.10 x 67.86 x 27.00 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 24 kom.

Širina 67.86 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/09/180 SN BK BX

Ukupan broj polova 9

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

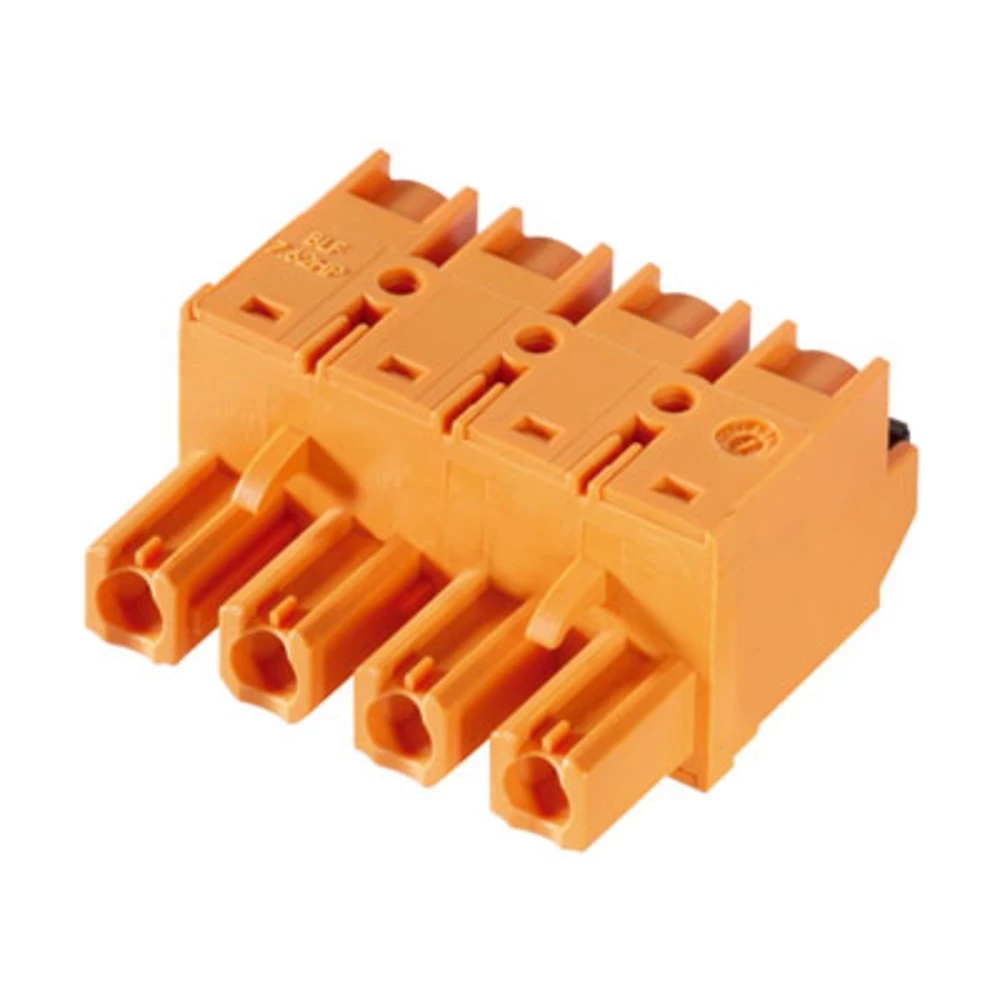

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 15.10 x 83.10 x 27.00 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 18 kom.

Širina 83.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/11/180 SN BK BX

Ukupan broj polova 11

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

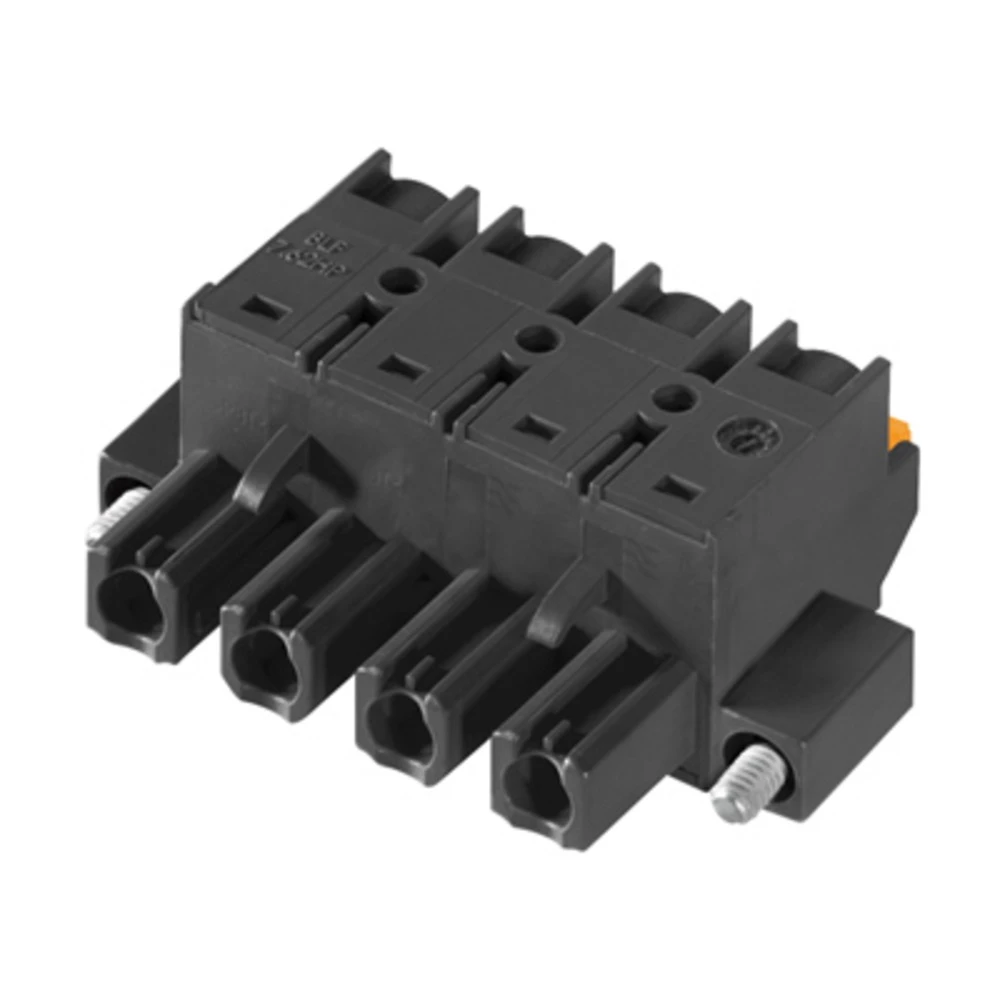

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 18.90 x 56.70 x 27.00 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 30 sati

Širina 56.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/06/180LR SN BK BX

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 18.90 x 64.32 x 27.00 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 24 kom.

Širina 64.32 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/07/180LR SN BK BX

Ukupan broj polova 7

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 18.90 x 71.94 x 27.00 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 24 kom.

Širina 71.94 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/08/180LR SN BK BX

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 18.90 x 79.56 x 27.00 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 18 kom.

Širina 79.56 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/09/180LR SN BK BX

Ukupan broj polova 9

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 18.90 x 87.18 x 27.00 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 18 kom.

Širina 87.18 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/10/180LR SN BK BX

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.10 x 54.80 x 27.00 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 30 sati

Širina 54.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/06/180F SN BK BX

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.10 x 62.42 x 27.00 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 24 kom.

Širina 62.42 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/07/180F SN BK BX

Ukupan broj polova 7

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.10 x 70.04 x 27.00 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 24 kom.

Širina 70.04 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/08/180F SN BK BX

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.10 x 77.66 x 27.00 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 18 kom.

Širina 77.66 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/09/180F SN BK BX

Ukupan broj polova 9

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.10 x 85.28 x 27.00 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 18 kom.

Širina 85.28 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/10/180F SN BK BX

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.1 x 45 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 36 sati

Širina 45 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/06/180 SN OR BX

Ukupan broj polova 6

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.1 x 52.62 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 30 sati

Širina 52.62 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/07/180 SN OR BX

Ukupan broj polova 7

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.1 x 60.24 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 30 sati

Širina 60.24 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/08/180 SN OR BX

Ukupan broj polova 8.

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.1 x 67.86 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 24 kom.

Širina 67.86 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/09/180 SN OR BX

Ukupan broj polova 9

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.1 x 75.48 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 24 kom.

Širina 75.48 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/10/180 SN OR BX

Ukupan broj polova 10

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 15.1 x 83.1 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 18 kom.

Širina 83.1 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/11/180 SN OR BX

Ukupan broj polova 11

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.1 x 90.72 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 18 kom.

Širina 90.72 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/12/180 SN OR BX

Ukupan broj polova 12

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.1 x 54.8 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 30 sati

Širina 54.8 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/06/180F SN OR BX

Ukupan broj polova 6

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.1 x 62.42 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 24 kom.

Širina 62.42 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/07/180F SN OR BX

Ukupan broj polova 7

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.1 x 70.04 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 24 kom.

Širina 70.04 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/08/180F SN OR BX

Ukupan broj polova 8.

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.1 x 77.66 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 18 kom.

Širina 77.66 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/09/180F SN OR BX

Ukupan broj polova 9

Veza zatezna opruga

Visina 28.1 mm

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.1 x 85.28 x 28.1 mm

Duljina 15.1 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.50 mm²

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 1000 V

Niz BL/SL 7.62HP

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 18 kom.

Širina 85.28 mm

Stupanj zaštite IP20

Tip BLF 7.62HP/10/180F SN OR BX

Ukupan broj polova 10

Veza zatezna opruga

Visina 28.1 mm
