Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 10.30 x 93.44 x 23.50 mm

Duljina 10.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PBT GF

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Konektor, ugradnja vertikalna

Rm 5.08 mm

Sadržaj 18 kom.

Širina 93.44 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLL 5.08/18/180B 3.2SN OR BX

Ukupan broj polova 18

Veza Print

Visina 23.50 mm

Boja proizvođača naranča

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 10.30 x 98.52 x 23.50 mm

Duljina 10.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PBT GF

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Konektor, ugradnja vertikalna

Rm 5.08 mm

Sadržaj 18 kom.

Širina 98.52 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLL 5.08/19/180B 3.2SN OR BX

Ukupan broj polova 19

Veza Print

Visina 23.50 mm

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 10.30 x 103.60 x 23.50 mm

Duljina 10.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PBT GF

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Konektor, ugradnja vertikalna

Rm 5.08 mm

Sadržaj 18 kom.

Širina 103.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLL 5.08/20/180B 3.2SN OR BX

Ukupan broj polova 20

Veza Print

Visina 23.50 mm

Boja proizvođača naranča

Broj polova po redu 21

Broj redaka 1

Dim. (D x Š x V) 10.30 x 108.68 x 23.50 mm

Duljina 10.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PBT GF

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Konektor, ugradnja vertikalna

Rm 5.08 mm

Sadržaj 12 kom.

Širina 108.68 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLL 5.08/21/180B 3.2SN OR BX

Ukupan broj polova 21

Veza Print

Visina 23.50 mm

Boja proizvođača naranča

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 10.30 x 113.76 x 23.50 mm

Duljina 10.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PBT GF

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Konektor, ugradnja vertikalna

Rm 5.08 mm

Sadržaj 12 kom.

Širina 113.76 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLL 5.08/22/180B 3.2SN OR BX

Ukupan broj polova 22

Veza Print

Visina 23.50 mm

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 10.30 x 118.84 x 23.50 mm

Duljina 10.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PBT GF

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Konektor, ugradnja vertikalna

Rm 5.08 mm

Sadržaj 12 kom.

Širina 118.84 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLL 5.08/23/180B 3.2SN OR BX

Ukupan broj polova 23

Veza Print

Visina 23.50 mm

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 10.30 x 123.92 x 23.50 mm

Duljina 10.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PBT GF

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Konektor, ugradnja vertikalna

Rm 5.08 mm

Sadržaj 12 kom.

Širina 123.92 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLL 5.08/24/180B 3.2SN OR BX

Ukupan broj polova 24

Veza Print

Visina 23.50 mm

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 24.20 x 66.50 x 25.20 mm

Duljina 24.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 10 kom.

Širina 66.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 3.50V/34/90F 3.2SN OR BX

Ukupan broj polova 34

Veza Print

Visina 25.20 mm

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 2

Dim. (D x Š x V) 24.20 x 73.50 x 25.20 mm

Duljina 24.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 10 kom.

Širina 73.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 3.50V/38/90F 3.2SN OR BX

Ukupan broj polova 38

Veza Print

Visina 25.20 mm

Boja proizvođača naranča

Broj polova po redu 21

Broj redaka 2

Dim. (D x Š x V) 24.20 x 80.50 x 25.20 mm

Duljina 24.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 10 kom.

Širina 80.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 3.50V/42/90F 3.2SN OR BX

Ukupan broj polova 42

Veza Print

Visina 25.20 mm

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 2

Dim. (D x Š x V) 24.20 x 87.50 x 25.20 mm

Duljina 24.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 10 kom.

Širina 87.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 3.50V/46/90F 3.2SN OR BX

Ukupan broj polova 46

Veza Print

Visina 25.20 mm

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 22.00 x 27.40 x 24.50 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 27.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 3.50 V/10/180F 3.2 SN OR BX

Ukupan broj polova 10

Veza Print

Visina 24.50 mm

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 22.00 x 31.50 x 27.40 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 31.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 3.50 V/14/180F 3.2 SN OR BX

Ukupan broj polova 14

Veza Print

Visina 27.40 mm

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 22.00 x 38.50 x 27.40 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 38.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 3.50 V/18/180F 3.2 SN OR BX

Ukupan broj polova 18

Veza Print

Visina 27.40 mm

Boja proizvođača naranča

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 22.00 x 45.50 x 27.40 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 45.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 3.50 V/22/180F 3.2 SN OR BX

Ukupan broj polova 22

Veza Print

Visina 27.40 mm

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 30 x 135 x 350 mm

Duljina 30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati Konektor, ugradnja vertikalna

Sadržaj 90 sati

Širina 135 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLL 5.08/04/180 3.2 SN GY BX

Ukupan broj polova 4

Visina 350 mm

Boja proizvođača crna

Broj polova po redu 38

Broj redaka 2

Dim. (D x Š x V) 70 x 84 x 104 mm

Duljina 70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Oblikovati utikač, ugradnja vertikalno

Sadržaj 10 kom.

Širina 84 mm

Tip SLD 3.5 V/38/180 4.5SW

Ukupan broj polova 38

Visina 104 mm

Boja proizvođača crna

Broj polova po redu 26

Broj redaka 2

Dim. (D x Š x V) 50 x 70 x 110 mm

Duljina 50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Oblikovati utikač, ugradnja vertikalno

Sadržaj 10 kom.

Širina 70 mm

Tip SLD 3.5 V/26/180G 4.5SW

Ukupan broj polova 26

Visina 110 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 2

Dim. (D x Š x V) 70 x 84 x 104 mm

Duljina 70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 50 kom.

Širina 84 mm

Tip SLD 3.50V/06/90G 4.5SN BK BX

Ukupan broj polova 6

Visina 104 mm

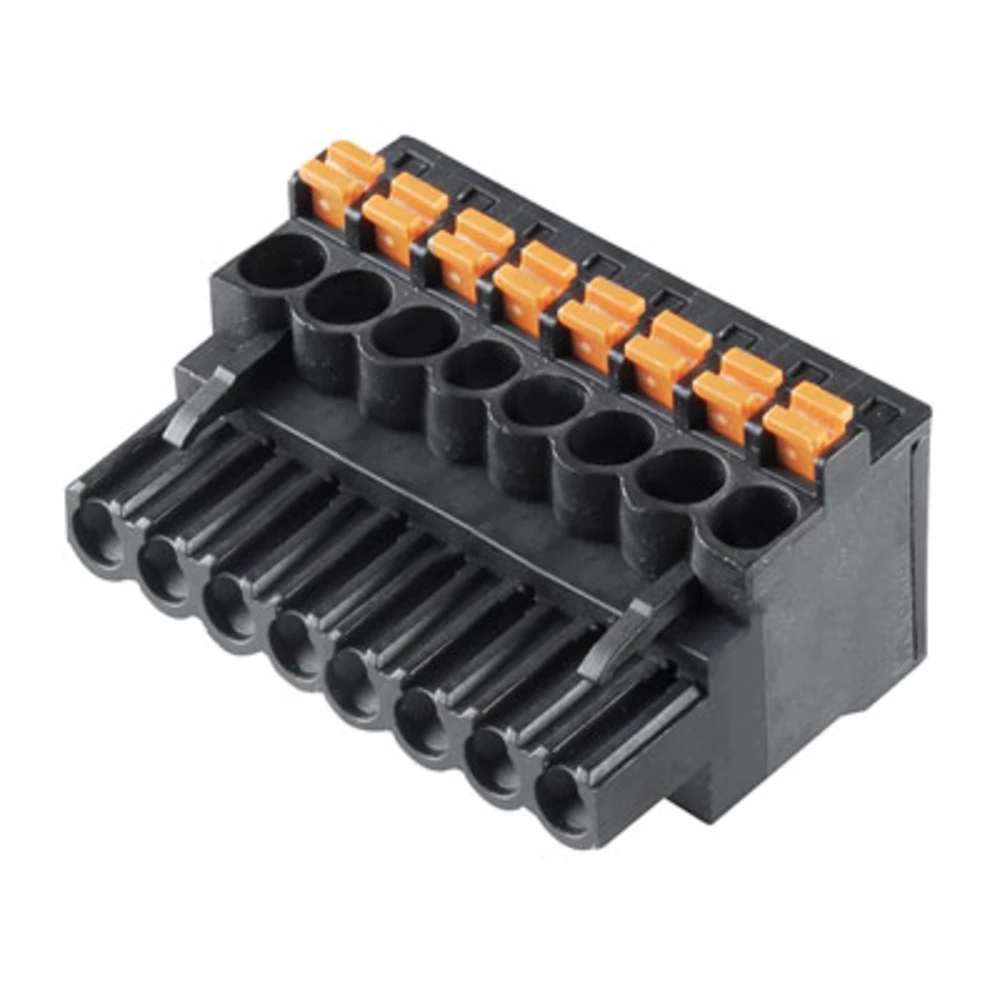

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 20.70 x 50.80 x 26.20 mm

Duljina 20.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 18.50 A

Nazivna struja - zaokruženo 18.5 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 36 sati

Širina 50.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLF 5.08HC/10/90 SN BK BX

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 26.20 mm

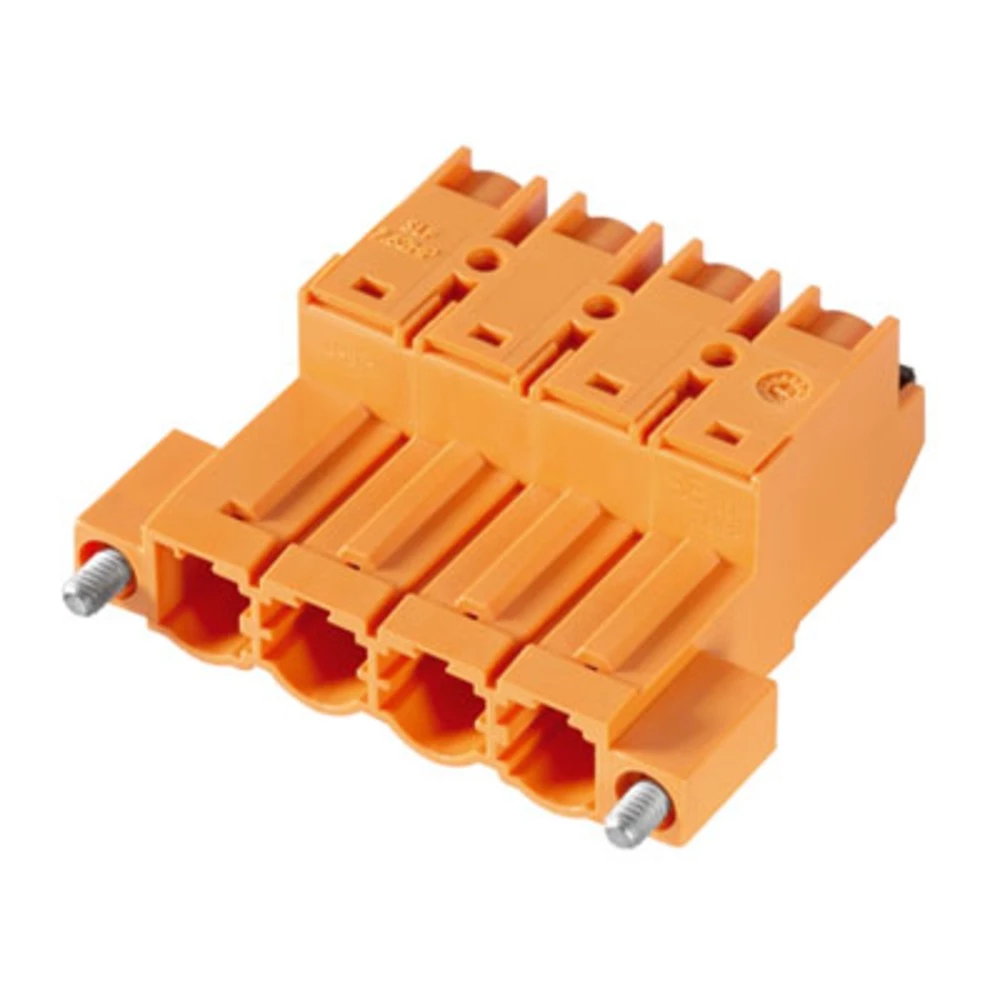

AWG maks. 12

AWG min. 20

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.10 x 39.54 x 33.60 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7.62 mm

Sadržaj 42 sata

Širina 39.54 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLF 7.62HP/04/180F SN OR BX

Ukupan broj polova 4

Veza opružna kopča

Visina 33.60 mm

AWG maks. 12

AWG min. 20

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.10 x 47.16 x 33.60 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7.62 mm

Sadržaj 36 sati

Širina 47.16 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLF 7.62HP/05/180F SN BK BX

Ukupan broj polova 5

Veza opružna kopča

Visina 33.60 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.10 x 60.24 x 27.00 mm

Duljina 15.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s zasunom za oslobađanje

Rm 7.62 mm

Sadržaj 30 sati

Širina 60.24 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 7.62HP/08/180 SN BK BX

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 24.70 x 30.48 x 28.30 mm

Duljina 24.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 40 kom

Širina 30.48 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLDF 5.08/06/180 SN OR BX

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 28.30 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 13.80 x 24.50 x 22.04 mm

Duljina 13.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4 mm²

Materijal kućišta PBT

Minimalni presjek 0.2 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Oblikovati konektor, ravni

Posebnosti s navojnom prirubnicom

Rm 7.62 mm

Sadržaj 84 sata

Širina 24.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLL 7.62HP/03/90 3.2SN BK BX

Ukupan broj polova 3.

Veza Print

Visina 22.04 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 22.40 x 25.20 x 24.20 mm

Duljina 22.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 25.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 3.50 V/12/90G 3.2 SN OR BX

Ukupan broj polova 12

Veza Print

Visina 24.20 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 14.0 x 43.4 x 14.2 mm

Duljina 14.0 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 42 sata

Širina 43.4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP10

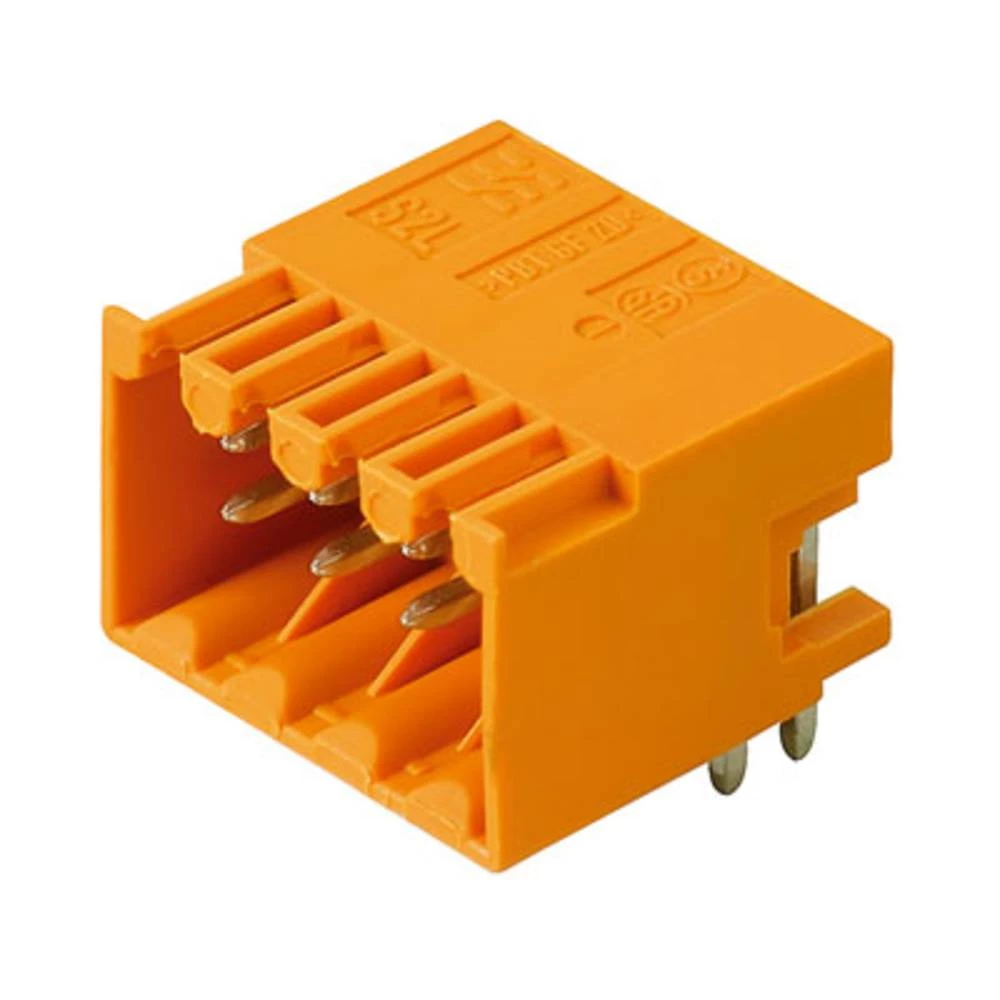

Tip S2L 3.50/24/90G 3.5SN OR BX

Ukupan broj polova 24

Veza Print

Visina 14.2 mm

Zatik Ø 1.0 mm

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 2

Dim. (D x Š x V) 14 x 63 x 14.2 mm

Duljina 14 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz B2L/S2L 3.50

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 3,50 mm

Sadržaj 24 kom.

Širina 63 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

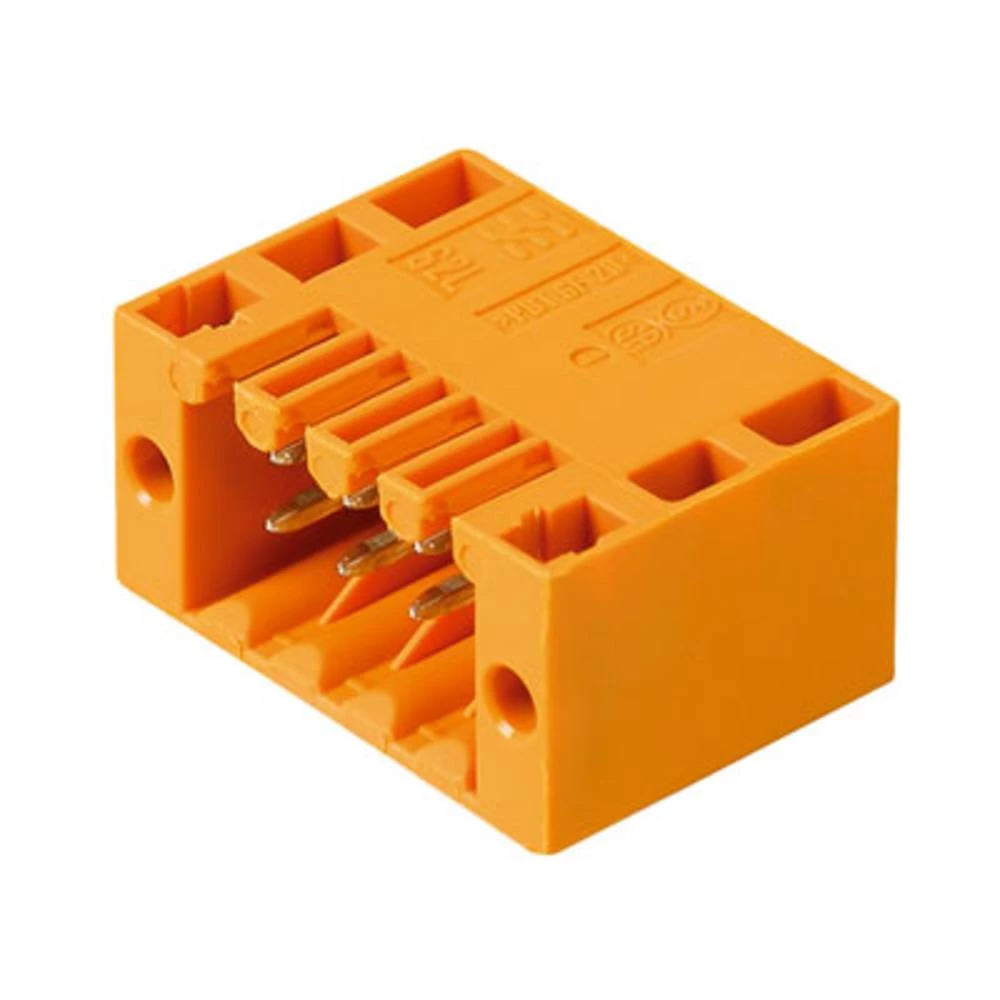

Tip S2L 3.50/32/90F 3.5SN OR BX

Ukupan broj polova 32

Veza Print

Visina 14.2 mm

Zatik Ø 1 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 18.90 x 60.96 x 27.20 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 30 sati

Širina 60.96 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/12/270 SN OR BX

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm
