Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 30

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 14.10 x 35.20 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 48 kom.

Širina 35.20 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/05/270F SN OR BX

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 14.10 x 40.28 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 42 sata

Širina 40.28 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/06/270F SN OR BX

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 14.10 x 45.36 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 36 sati

Širina 45.36 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/07/270F SN OR BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 14.10 x 50.44 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 36 sati

Širina 50.44 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/08/270F SN OR BX

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 14.10 x 65.68 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 24 kom.

Širina 65.68 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/11/270F SN OR BX

Ukupan broj polova 11

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 14.10 x 70.76 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 24 kom.

Širina 70.76 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/12/270F SN OR BX

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 14.10 x 75.84 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 24 kom.

Širina 75.84 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/13/270F SN OR BX

Ukupan broj polova 13

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 14.10 x 80.92 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 18 kom.

Širina 80.92 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/14/270F SN OR BX

Ukupan broj polova 14

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 14.10 x 86.00 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 18 kom.

Širina 86.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/15/270F SN OR BX

Ukupan broj polova 15

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 14.10 x 91.08 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 18 kom.

Širina 91.08 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/16/270F SN OR BX

Ukupan broj polova 16

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 14.10 x 96.16 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 18 kom.

Širina 96.16 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/17/270F SN OR BX

Ukupan broj polova 17

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 14.10 x 101.24 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 18 kom.

Širina 101.24 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/18/270F SN OR BX

Ukupan broj polova 18

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 14.10 x 106.32 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 12 kom.

Širina 106.32 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/19/270F SN OR BX

Ukupan broj polova 19

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 14.10 x 111.40 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 12 kom.

Širina 111.40 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/20/270F SN OR BX

Ukupan broj polova 20

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 21

Broj redaka 1

Dim. (D x Š x V) 14.10 x 116.48 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 12 kom.

Širina 116.48 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/21/270F SN OR BX

Ukupan broj polova 21

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 14.10 x 121.56 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 12 kom.

Širina 121.56 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/22/270F SN OR BX

Ukupan broj polova 22

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 14.10 x 126.64 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 12 kom.

Širina 126.64 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/23/270F SN OR BX

Ukupan broj polova 23

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 14.10 x 131.72 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

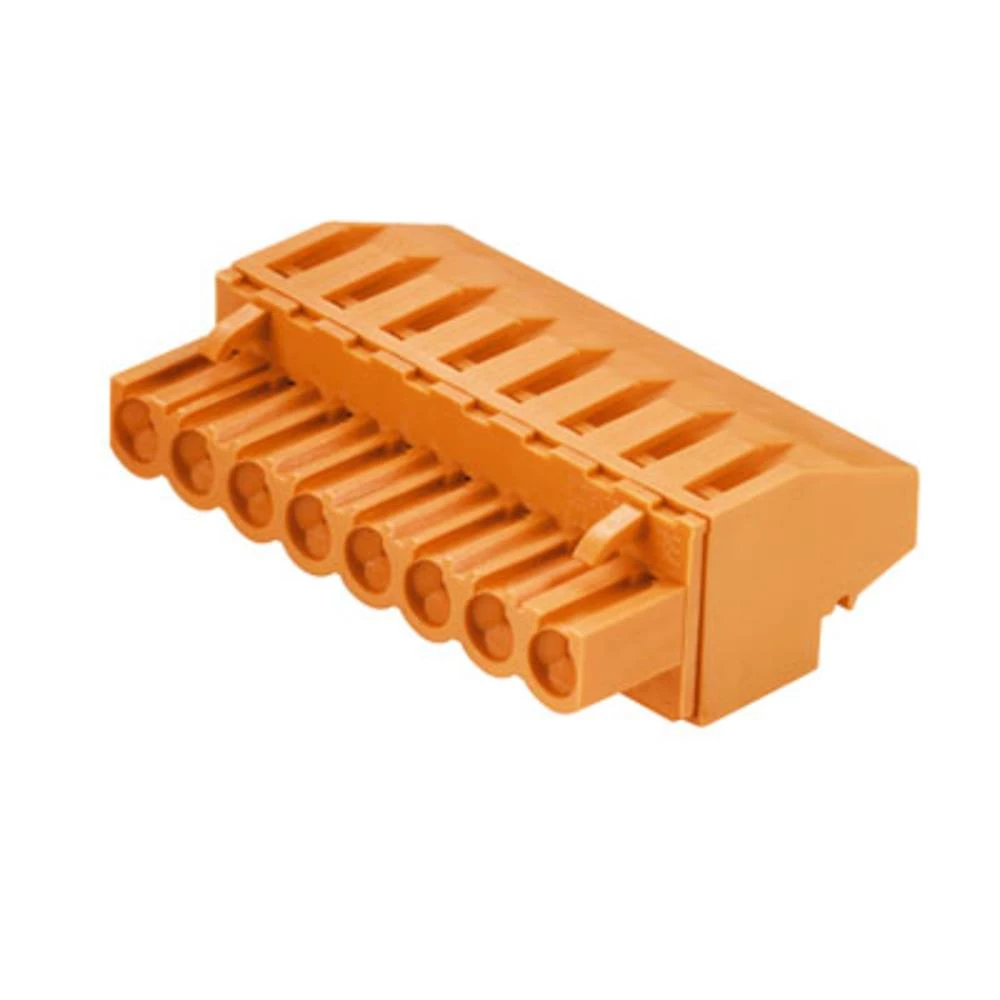

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 12 kom.

Širina 131.72 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/24/270F SN OR BX

Ukupan broj polova 24

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.10 x 27.20 x 25.04 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 72 kom.

Širina 27.20 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/03/270F SN BK BX

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 25.04 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.10 x 30.12 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 60 kom

Širina 30.12 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/04/270F SN BK BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 14.10 x 35.20 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 48 kom.

Širina 35.20 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/05/270F SN BK BX

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 14.10 x 40.28 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 42 sata

Širina 40.28 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/06/270F SN BK BX

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 14.10 x 45.36 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 36 sati

Širina 45.36 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/07/270F SN BK BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 14.10 x 50.44 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 36 sati

Širina 50.44 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/08/270F SN BK BX

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 14.10 x 55.52 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 30 sati

Širina 55.52 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/09/270F SN BK BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.10 x 60.60 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 30 sati

Širina 60.60 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/10/270F SN BK BX

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm
