Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Sadržaj 150 kom

Tip S2C-SMT 3.50/26/180LF 1.5SN BK RL

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V ) 17.40 x 50.00 x 15.10 mm

Duljina 17.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal fosforna bronca

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66 UL 94V-0

Minimalni presjek 1 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Oblikovati čep, ravno

Posebnosti Sa zaštitom od žice

Prikladno za (detalji) 2EDGRC-5.0-10P-14-00AH

Prikladno za (detalji) 2EDGVC-5.0-10P-14-00AH

Rm 5.0 mm

Sadržaj 25 kom.

Širina 50.00 mm

Tip 2EDGK-5.0-10P-14-00AH

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 15.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V ) 17.40 x 50.80 x 15.10 mm

Duljina 17.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal fosforna bronca

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66 UL 94V-0

Minimalni presjek 1 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Oblikovati čep, ravno

Posebnosti Sa zaštitom od žice

Prikladno za (detalji) 2EDGRC-5.08-10P-14-00AH

Prikladno za (detalji) 2EDGVC-5.08-10P-14-00AH

Rm 5.08 mm

Sadržaj 25 kom.

Širina 50.80 mm

Tip 2EDGK-5.08-10P-14-00AH-25

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 15.10 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V ) 12.10 x 31.40 x 12.20 mm

Duljina 12.10 mm

Konektorski sustav daska do daske

Kontaktni materijal Mjed

Materijal kućišta PA 66 UL 94V-0

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Oblikovati Konektor, ugradnja vertikalna

Posebnosti zatvoreno

Prikladno za (detalji) 2EDGK-5.0-06P-14-00AH

Prikladno za (detalji) 2EDGKD-5.0-06P-14-00AH

Rm 5.0 mm

Sadržaj 100 kom.

Širina 31.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2EDGRC-5.0-06P-14-00AH-100

Ukupan broj polova 6

Veza Print

Visina 12.20 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V ) 15.60 x 35.80 x 11.10 mm

Duljina 15.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal fosforna bronca

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66 UL 94V-0

Minimalni presjek 1 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati čep, ravno

Posebnosti Sa zaštitom od žice

Prikladno za (detalji) 15EDGRC-3.5-10P-14-00AH

Prikladno za (detalji) 15EDGVC-3.5-10P-14-00AH

Rm 3.5 mm

Sadržaj 25 kom.

Širina 35.80 mm

Tip 15EDGK-3.5-10P-14-00AH

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 11.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V ) 17.40 x 25.40 x 15.10 mm

Duljina 17.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal fosforna bronca

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66 UL 94V-0

Minimalni presjek 1 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Oblikovati čep, ravno

Posebnosti Sa zaštitom od žice

Prikladno za (detalji) 2EDGRC-5.08-05P-14-00AH

Prikladno za (detalji) 2EDGVC-5.08-05P-14-00AH

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.40 mm

Tip 2EDGK-5.08-05P-14-00AH-50

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 15.10 mm

AWG maks. 12

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V ) 23.70 x 25.40 x 15.00 mm

Duljina 23.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Pokositrena fosforna bronca

Maksimalna temperatura +105 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66 UL 94V-0

Minimalna temperatura -40 °C

Minimalni presjek 1 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Oblikovati čep, ravno

Posebnosti Sa zaštitom od žice

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.40 mm

Tip 2EDGKD-5.08-05P-14-00AH

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 15.00 mm

AWG maks. 12

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V ) 23.70 x 30.48 x 15.00 mm

Duljina 23.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Pokositrena fosforna bronca

Maksimalna temperatura +105 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66 UL 94V-0

Minimalna temperatura -40 °C

Minimalni presjek 1 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Oblikovati čep, ravno

Posebnosti Sa zaštitom od žice

Prikladno za (detalji) 26 - 12

Rm 5.08 mm

Sadržaj 25 kom.

Širina 30.48 mm

Tip 2EDGKD-5.08-06P-14-00AH-25

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 15.00 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V ) 7.80 x 16.40 x 16.10 mm

Duljina 7.80 mm

Konektorski sustav daska do daske

Kontaktni materijal Mjed

Materijal kućišta PA 66 UL 94V-0

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Oblikovati Konektor, ugradnja vertikalna

Posebnosti zatvoreno

Prikladno za (detalji) 2EDGK-5.0-03P-14-00AH

Prikladno za (detalji) 2EDGKD-5.0-03P-14-00AH

Rm 5.0 mm

Sadržaj 200 kom.

Širina 16.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2EDGVC-5.0-03P-14-00AH-200

Ukupan broj polova 3.

Veza Print

Visina 16.10 mm

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V ) 7.80 x 51.40 x 16.10 mm

Duljina 7.80 mm

Konektorski sustav daska do daske

Kontaktni materijal Mjed

Materijal kućišta PA 66 UL 94V-0

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Oblikovati Konektor, ugradnja vertikalna

Posebnosti zatvoreno

Prikladno za (detalji) 2EDGK-5.0-10P-14-00AH

Prikladno za (detalji) 2EDGKD-5.0-10P-14-00AH

Rm 5.0 mm

Sadržaj 50 kom.

Širina 51.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2EDGVC-5.0-10P-14-00AH-50

Ukupan broj polova 10

Veza Print

Visina 16.10 mm

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V ) 7.80 x 61.40 x 16.10 mm

Duljina 7.80 mm

Konektorski sustav daska do daske

Kontaktni materijal Mjed

Materijal kućišta PA 66 UL 94V-0

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Oblikovati Konektor, ugradnja vertikalna

Posebnosti zatvoreno

Prikladno za (detalji) 2EDGK-5.0-12P-14-00AH

Prikladno za (detalji) 2EDGKD-5.0-12P-14-00AH

Rm 5.0 mm

Sadržaj 50 kom.

Širina 61.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2EDGVC-5.0-12P-14-00AH

Ukupan broj polova 12

Veza Print

Visina 16.10 mm

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 17.5 x 45.12 x 28 mm

Duljina 17,5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati konektor, ugradnja

Rm 5.08 mm

Sadržaj 50 kom.

Širina 45.12 mm

Tip SLDF 5.08 L/F 5 SN OR BX

Ukupan broj polova 5

Veza igle za lemljenje

Visina 28 mm

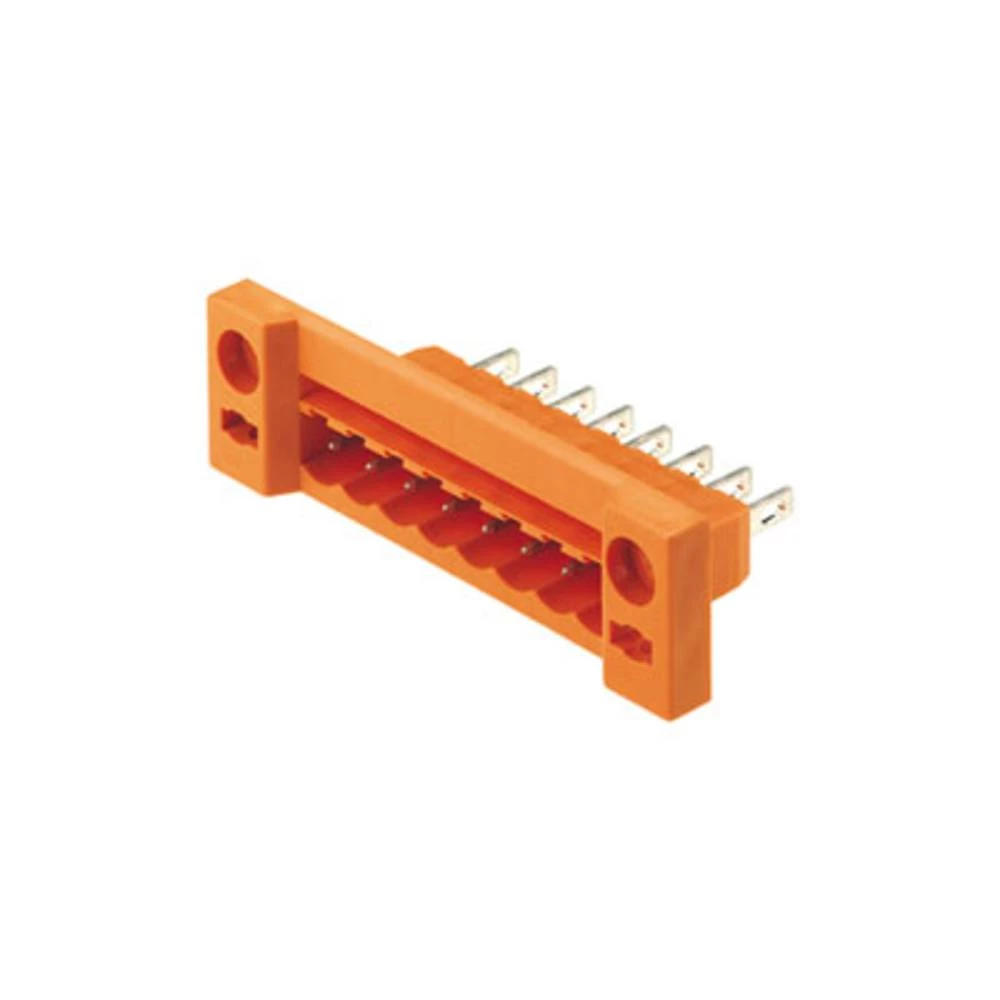

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 17.5 x 50.2 x 28 mm

Duljina 17,5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati konektor, ugradnja

Rm 5.08 mm

Sadržaj 50 kom.

Širina 50.2 mm

Tip SLDF 5.08 L/F 6 SN OR BX

Ukupan broj polova 6

Veza igle za lemljenje

Visina 28 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.16 x 27.20 x 18.90 mm

Duljina 10.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 180 sati

Širina 27.20 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/02/270 SN OR BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 18.90 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 14.10 x 27.20 x 19.96 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 90 sati

Širina 27.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/02/90F SN OR BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 19.96 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 14.10 x 70.76 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 24 kom.

Širina 70.76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/12/90F SN BK BX

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

Sadržaj 24 kom.

Tip SU 10.16HP/05/90MF2 3.5AG BK BX

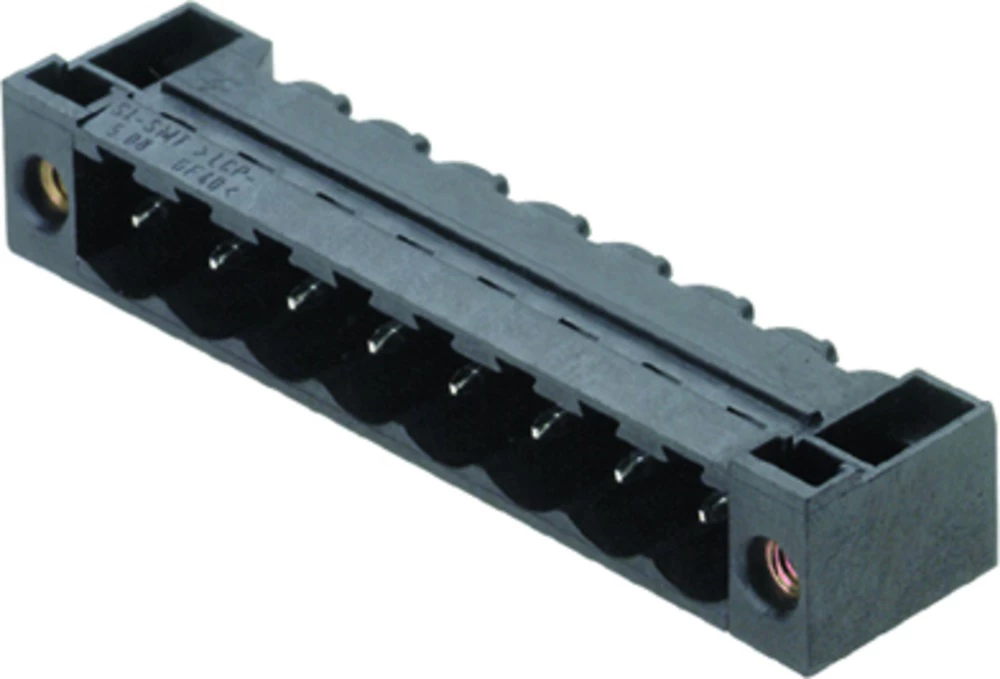

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 11.7 x 70.76 x 12 mm

Duljina 11.7 mm

Izolacijski materijal LCP GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta LCP GF

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 50 kom.

Širina 70.76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/12/90LF 3.2SN BK BX

Ukupan broj polova 12

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 14.00 x 52.50 x 14.20 mm

Duljina 14.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 150 V

Niz B2L/S2L

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 36 sati

Širina 52.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip S2L-SMT 3.50/26/90LF 3.2SN BK BX

Ukupan broj polova 26

Veza Print

Visina 14.20 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 115 x 360 x 360 mm

Duljina 115 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 335 kom

Širina 360 mm

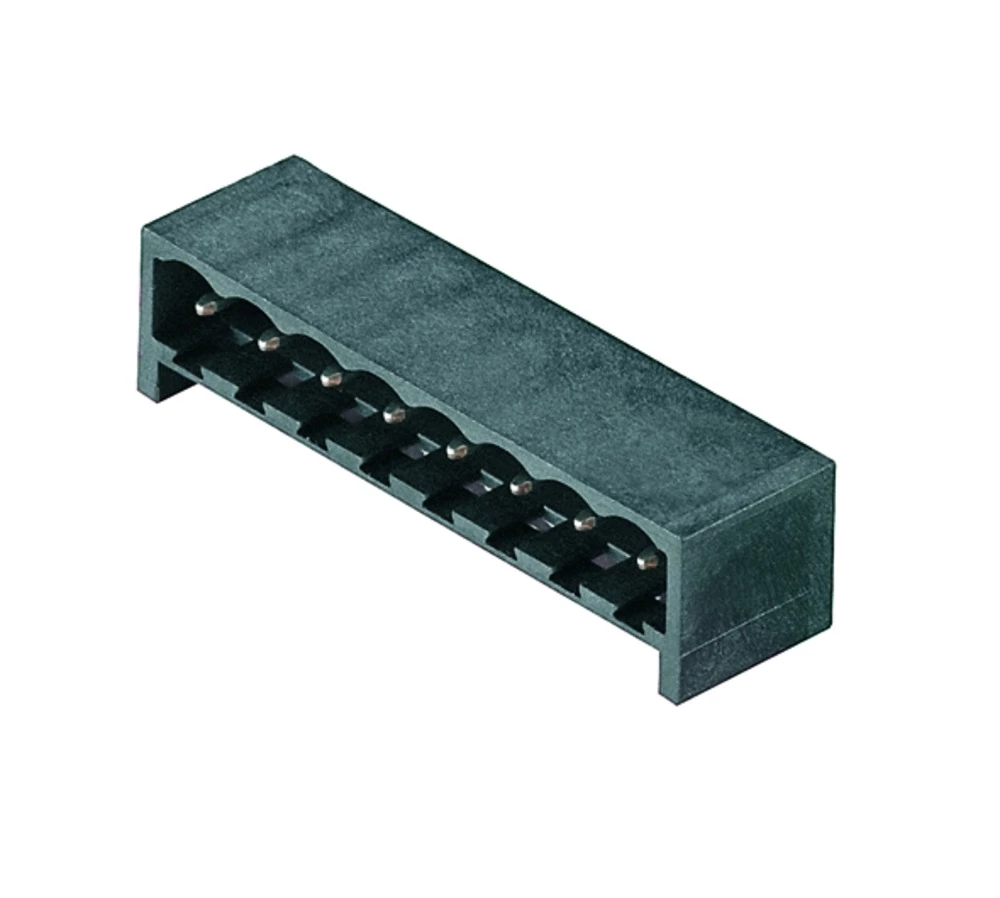

Tip SL-SMT 5.08/05/270GH 1.5SN BK RL

Ukupan broj polova 5

Veza Print

Visina 360 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 335 kom

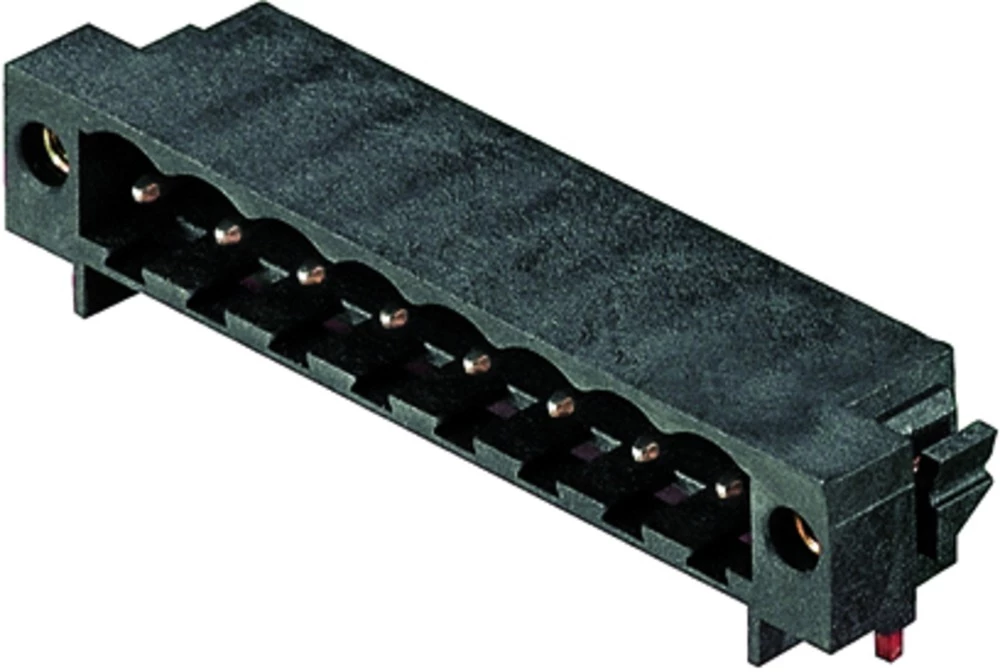

Tip SL-SMT 5.08/03/270FH 1.5SN BK RL

Ukupan broj polova 3.

Veza Print

Zatik Ø 1,2 mm

Sadržaj 150 kom

Tip S2L-SMT 3.50/20/180LF 1.5SN BK RL

Sadržaj 150 kom

Tip S2L-SMT 3.50/22/180LF 1.5SN BK RL

AWG maks. 14

AWG min. 26

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.2 x 31.8 x 20.32 mm

Duljina 12.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 27 A

Nazivna struja - zaokruženo 27 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 90 sati

Širina 31.8 mm

Tip BLT 5.08/04/180 SN BK BX

Ukupan broj polova 4

Veza vijčani terminal

Visina 20.32 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalna temperatura -50 °C

Minimalni presjek 0.25 mm²

Nazivna struja 14.50 A

Nazivna struja - zaokruženo 14.5 A

Nazivni napon 320 V

Niz BL/SL

Posebnosti koji se može kodirati

Rm 3,50 mm

Sadržaj 264 sata

Smjer parenja Okomito na tiskanu ploču

Tip BLF 3.50/02/180 SN OR BX

Ukupan broj polova 2

Veza zatezna opruga

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalna temperatura -50 °C

Minimalni presjek 0.25 mm²

Nazivna struja 14.50 A

Nazivna struja - zaokruženo 14.5 A

Nazivni napon 320 V

Niz BL/SL

Posebnosti koji se može kodirati

Rm 3,50 mm

Sadržaj 84 sata

Smjer parenja Okomito na tiskanu ploču

Tip BLF 3.50/06/180 SN OR BX

Ukupan broj polova 6

Veza zatezna opruga

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 14.00 x 18.90 x 14.20 mm

Duljina 14.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 150 V

Niz B2L/S2L

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 235 kom

Širina 18.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip S2L-SMT 3.50/10/90G 3.2SN BK RL

Ukupan broj polova 10

Veza Print

Visina 14.20 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 10.80 x 24.50 x 17.70 mm

Duljina 10.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 150 V

Niz BV/SV

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 175 kom

Širina 24.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip S2L-SMT 3.50/10/180LF 3.5SN BK RL

Ukupan broj polova 10

Veza Print

Visina 17.70 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 2

Dim. (D x Š x V) 10.80 x 31.50 x 17.70 mm

Duljina 10.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 150 V

Niz BV/SV

Oblikovati utikač, ugradnja vertikalno
