Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 7.10 x 54.74 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 54.74 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/14/180G 3.2SN OR BX

Ukupan broj polova 14

Veza Print

Visina 12.40 mm

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 7.10 x 58.55 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 58.55 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/15/180G 3.2SN OR BX

Ukupan broj polova 15

Veza Print

Visina 12.40 mm

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 7.10 x 62.36 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 62.36 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/16/180G 3.2SN OR BX

Ukupan broj polova 16

Veza Print

Visina 12.40 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 9.20 x 56.32 x 10.30 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 56.32 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SC 3.81/12/90F 3.2SN OR BX

Ukupan broj polova 12

Veza Print

Visina 10.30 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 9.20 x 16.64 x 10.30 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 16.64 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SC 3.81/04/90G 3.2SN OR BX

Ukupan broj polova 4

Veza Print

Visina 10.30 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 7.10 x 16.64 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 16.64 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/04/180G 3.2SN OR BX

Ukupan broj polova 4

Veza Print

Visina 12.40 mm

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 7.10 x 24.26 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 24.26 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/06/180G 3.2SN OR BX

Ukupan broj polova 6

Veza Print

Visina 12.40 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 7.10 x 54.74 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 54.74 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/14/180G 3.2SN BK BX

Ukupan broj polova 14

Veza Print

Visina 12.40 mm

Sadržaj 100 kom.

Tip SL 7.62HP/02/270LF 3.2SN BK BX

Sadržaj 50 kom.

Tip SL 7.62HP/12/270LF 3.2SN OR BX

Sadržaj 36 sati

Tip SVFL 7.62HP/04/180G SN BK BX

Sadržaj 50 kom.

Tip SL 7.62HP/10/270LF 3.2SN OR BX

Sadržaj 30 sati

Tip SVF 7.62HP/03/180SFBMF2 SN BK BX

Sadržaj 100 kom.

Tip SL 7.62HP/03/270LF 3.2SN OR BX

Sadržaj 25 kom.

Tip SVF 7.62HP/04/180SFMF3 SN BK BX

Sadržaj 50 kom.

Tip SL 7.62HP/08/270G 3.2SN BK BX

Sadržaj 100 kom.

Tip SL 7.62HP/03/270G 3.2SN OR BX

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 8.5 x 76.2 x 15.2 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 76.2 mm

Smjer parenja Okomito na tiskanu ploču

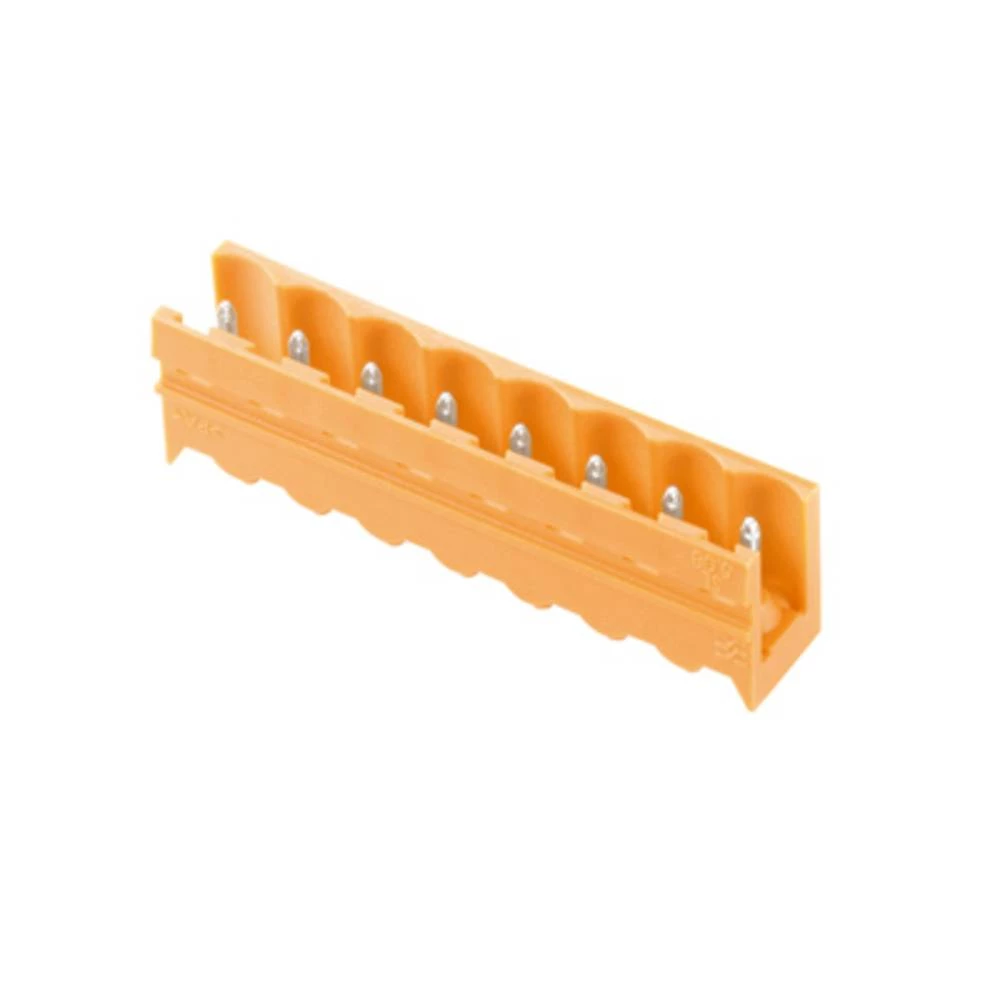

Tip SL 5.08HC/15/180 3.2SN OR BX

Ukupan broj polova 15

Veza Print

Visina 15.2 mm

Sadržaj 24 kom.

Tip SVFL 7.62HP/04/180F SN BK BX

Sadržaj 25 kom.

Tip SVF 7.62HP/05/180SFBMF3 SN BK BX

Sadržaj 10 kom.

Tip SVF 7.62HP/04/180MF4 SN BK BX

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 17.10 x 50.80 x 32.00 mm

Duljina 17.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, posrebrena

Materijal kućišta PBT GF

Nazivna struja 60A

Nazivna struja - zaokruženo 60A

Nazivni napon 300 V

Niz BU/SU

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti sa zaporkom

Rm 10.16 mm

Sadržaj 50 kom.

Širina 50.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

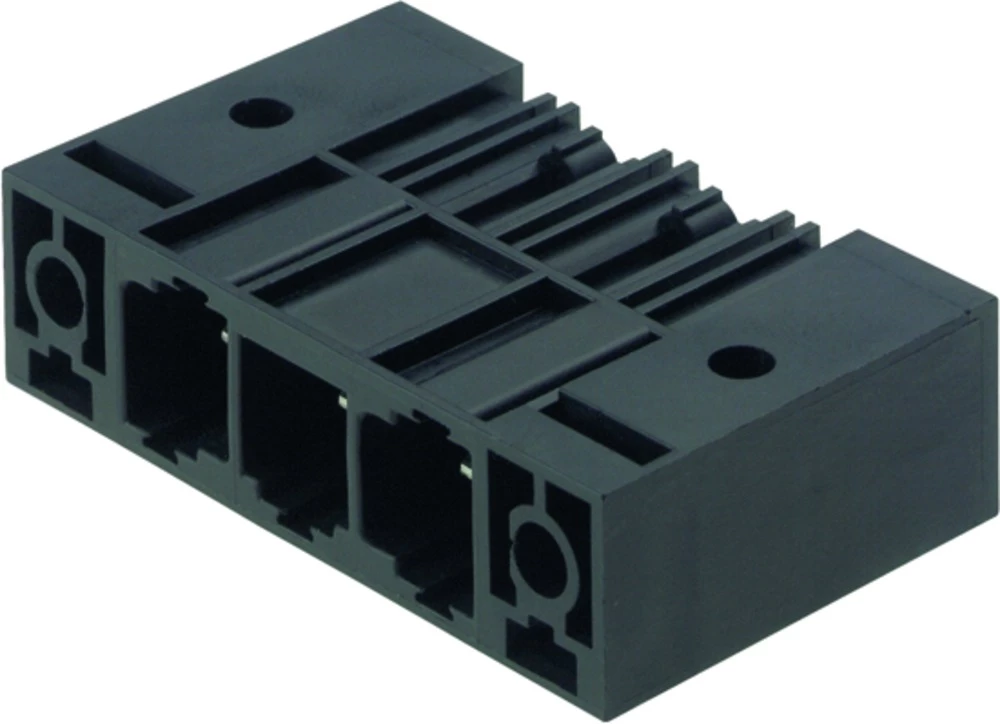

Tip SU 10.16HP/03/270SF 3.5AG BK BX

Ukupan broj polova 3.

Veza Print

Visina 32.00 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 17.10 x 91.44 x 32.00 mm

Duljina 17.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, posrebrena

Materijal kućišta PBT GF

Nazivna struja 60A

Nazivna struja - zaokruženo 60A

Nazivni napon 300 V

Niz BU/SU

Oblikovati utikač, ugradnja vertikalno

Rm 10.16 mm

Sadržaj 20 kom.

Širina 91.44 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

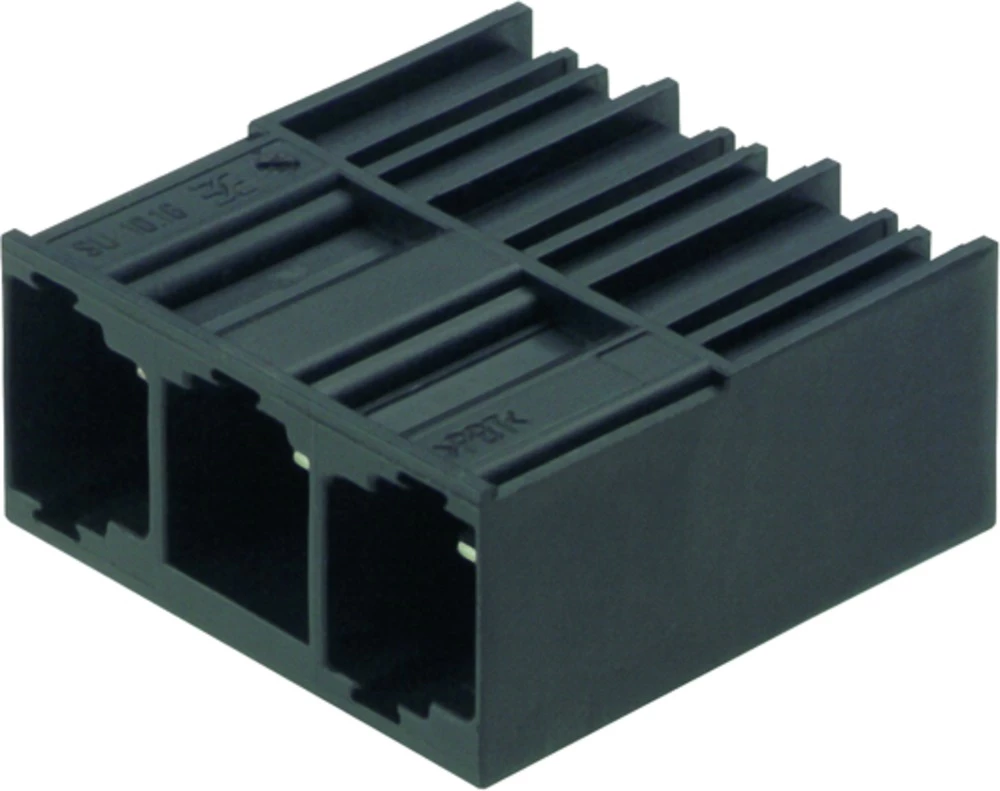

Tip SU 10.16HP/09/90G 3.5AG BK BX

Ukupan broj polova 9

Veza Print

Visina 32.00 mm

Sadržaj 20 kom.

Tip B2CF 3.50/40/180LR SN BK BX

AWG maks. 14

AWG min. 26

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 13.00 x 31.50 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 31.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/09/180 SN BK BX

Ukupan broj polova 9

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

Sadržaj 504 kom

Tip BLF 5.08HC/18/180F SN GN BX

Sadržaj 30 sati

Tip BLF 5.08HC/10/180F SN GN BX

Sadržaj 54 kom.

Tip BLF 5.08HC/06/180B SN OR BX

Sadržaj 100 kom.

Tip SL 7.62HP/04/270LF 3.2SN BK BX

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 14.20 x 76.20 x 27.60 mm

Duljina 14.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 18.50 A

Nazivna struja - zaokruženo 18.5 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 24 kom.

Širina 76.20 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 5.08HC/15/180 SN OR BX

Ukupan broj polova 15

Veza Utikač

Veza opružna kopča

Visina 27.60 mm
