Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 15.70 x 24.50 x 20.60 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 102 kom.

Širina 24.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/10/180QV5 SN BK BX

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 20.60 mm

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 2

Dim. (D x Š x V) 15.70 x 28.00 x 20.60 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 84 sata

Širina 28.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/12/180QV6 SN BK BX

Ukupan broj polova 12

Veza opružna kopča

Veza Utikač

Visina 20.60 mm

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 2

Dim. (D x Š x V) 15.70 x 31.50 x 20.60 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 72 kom.

Širina 31.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/14/180QV7 SN BK BX

Ukupan broj polova 14

Veza opružna kopča

Veza Utikač

Visina 20.60 mm

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 15.70 x 35.00 x 20.60 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 66 kom.

Širina 35.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/16/180QV8 SN BK BX

Ukupan broj polova 16

Veza opružna kopča

Veza Utikač

Visina 20.60 mm

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 2

Dim. (D x Š x V) 15.70 x 38.50 x 20.60 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 54 kom.

Širina 38.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/18/180QV9 SN BK BX

Ukupan broj polova 18

Veza opružna kopča

Veza Utikač

Visina 20.60 mm

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 15.70 x 20.60 x 17.50 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 108 kom

Širina 20.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/06/180FQV3 SN BK BX

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 17.50 mm

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 2

Dim. (D x Š x V) 15.70 x 21.00 x 20.60 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 90 sati

Širina 21.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/08/180FQV4 SN BK BX

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 20.60 mm

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 2

Dim. (D x Š x V) 15.70 x 28.00 x 20.60 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 66 kom.

Širina 28.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/12/180FQV6 SN BK BX

Ukupan broj polova 12

Veza opružna kopča

Veza Utikač

Visina 20.60 mm

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 15.70 x 20.60 x 17.50 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Posebnosti s zasunom za oslobađanje

Rm 3,50 mm

Sadržaj 108 kom

Širina 20.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/06/180LHQV3 SN BK BX

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 17.50 mm

AWG maks. 18

AWG min. 28

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 2

Dim. (D x Š x V) 15.70 x 21.00 x 20.60 mm

Duljina 15.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 7 A

Nazivna struja - zaokruženo 7 A

Nazivni napon 150 V

Niz BC/SC

Oblikovati konektor, ravni

Posebnosti s zasunom za oslobađanje

Rm 3,50 mm

Sadržaj 90 sati

Širina 21.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip B2L 3.50/08/180LHQV4 SN BK BX

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 20.60 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 32 kom.

Smjer parenja Okomito na tiskanu ploču

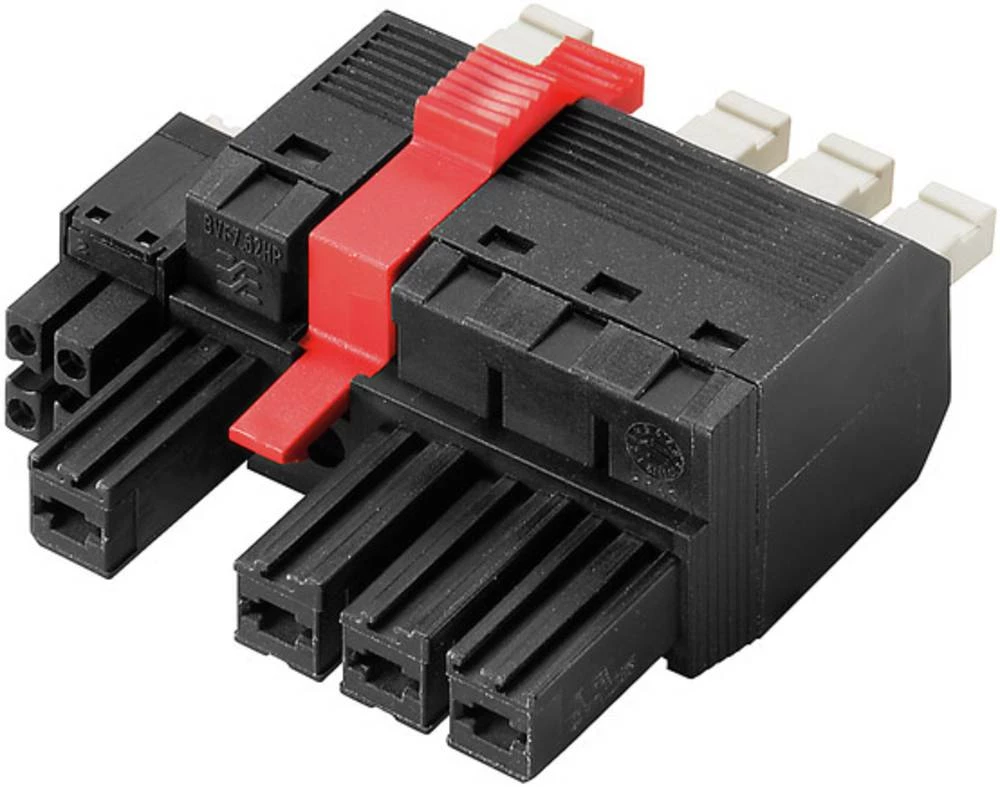

Tip BVFL 7.62HP/04/180F SN BK BX

Ukupan broj polova 4

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Maksimalni presjek 10 mm²

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 24 kom.

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/04/180MF4 BCF/04R SN BK BX

Ukupan broj polova 4

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Maksimalni presjek 10 mm²

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 24 kom.

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/04/180MSF4 BCF/04R SN BK BX

Ukupan broj polova 4

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 114 kom.

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/02/180 SN BK BX

Ukupan broj polova 2

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 78 kom.

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/03/180 SN BK BX

Ukupan broj polova 3.

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 40 kom

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/02/180F SN BK BX

Ukupan broj polova 2

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 52 kom.

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/02/180MF2 SN BK BX

Ukupan broj polova 2

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Maksimalni presjek 10 mm²

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 78 kom.

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/02/180 BCF/04R SN BK BX

Ukupan broj polova 2

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Maksimalni presjek 10 mm²

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 36 sati

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/02/180MF2 BCF/04R SN BK BX

Ukupan broj polova 2

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Maksimalni presjek 10 mm²

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 36 sati

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/02/180MSF2 BCF/04R SN BK BX

Ukupan broj polova 2

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 40 kom

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/03/180F SN BK BX

Ukupan broj polova 3.

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 25 kom.

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/05/180F SN BK BX

Ukupan broj polova 5

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 45 sati

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/03/180MF2 SN BK BX

Ukupan broj polova 3.

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 45 sati

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/03/180MF3 SN BK BX

Ukupan broj polova 3.

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 39 A

Nazivna struja - zaokruženo 39 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 30 sati

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/05/180MF3 SN BK BX

Ukupan broj polova 5

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Maksimalni presjek 10 mm²

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 45 sati

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/03/180 BCF/04R SN BK BX

Ukupan broj polova 3.

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Maksimalni presjek 10 mm²

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 40 kom

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/03/180 BCF/06R SN BK BX

Ukupan broj polova 3.

Veza Utična stezaljka

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Kontaktni materijal slitina bakra

Maksimalna temperatura 125 °C

Maksimalni presjek 10 mm²

Materijal kućišta PA GF

Minimalna temperatura -25 °C

Minimalni presjek 0.50 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz BV/SV

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 35 sati

Smjer parenja Okomito na tiskanu ploču

Tip BVFL 7.62HP/03/180 BCF/08R SN BK BX

Ukupan broj polova 3.

Veza Utična stezaljka
