Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 16

AWG min. 28

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 10.50 x 40.90 x 19.10 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 40.90 mm

Smjer parenja Schräg zur Leiterplatte

Tip BCZ 3.81/08/270F SN GN BX

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 10.50 x 48.52 x 19.10 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 48.52 mm

Smjer parenja Schräg zur Leiterplatte

Tip BCZ 3.81/10/270F SN GN BX

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 10.50 x 56.14 x 19.10 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 56.14 mm

Smjer parenja Schräg zur Leiterplatte

Tip BCZ 3.81/12/270F SN GN BX

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.20 x 17.91 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 17.91 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/02/90LFI 1.5SN BK BX

Ukupan broj polova 2

Veza Print

Visina 14.50 mm

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 8.20 x 21.72 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 21.72 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/03/90LFI 1.5SN BK BX

Ukupan broj polova 3.

Veza Print

Visina 14.50 mm

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 8.20 x 25.53 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.53 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/04/90LFI 1.5SN BK BX

Ukupan broj polova 4

Veza Print

Visina 14.50 mm

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 8.20 x 29.34 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 29.34 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/05/90LFI 1.5SN BK BX

Ukupan broj polova 5

Veza Print

Visina 14.50 mm

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 8.20 x 33.15 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 33.15 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/06/90LFI 1.5SN BK BX

Ukupan broj polova 6

Veza Print

Visina 14.50 mm

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 8.20 x 36.96 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 36.96 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/07/90LFI 1.5SN BK BX

Ukupan broj polova 7

Veza Print

Visina 14.50 mm

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.20 x 40.77 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 40.77 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/08/90LFI 1.5SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 14.50 mm

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 8.20 x 44.58 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 44.58 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/09/90LFI 1.5SN BK BX

Ukupan broj polova 9

Veza Print

Visina 14.50 mm

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 8.20 x 48.39 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 48.39 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/10/90LFI 1.5SN BK BX

Ukupan broj polova 10

Veza Print

Visina 14.50 mm

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 8.20 x 52.20 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 52.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/11/90LFI 1.5SN BK BX

Ukupan broj polova 11

Veza Print

Visina 14.50 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.20 x 56.01 x 14.50 mm

Duljina 8.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 56.01 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BCL-SMT 3.81/12/90LFI 1.5SN BK BX

Ukupan broj polova 12

Veza Print

Visina 14.50 mm

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 6.70 x 17.91 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 17.91 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/02/180LFI 1.5SN BK BX

Ukupan broj polova 2

Veza Print

Visina 16.00 mm

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 6.70 x 21.72 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 21.72 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/03/180LFI 1.5SN BK BX

Ukupan broj polova 3.

Veza Print

Visina 16.00 mm

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 6.70 x 25.53 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.53 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/04/180LFI 1.5SN BK BX

Ukupan broj polova 4

Veza Print

Visina 16.00 mm

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 6.70 x 29.34 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 29.34 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/05/180LFI 1.5SN BK BX

Ukupan broj polova 5

Veza Print

Visina 16.00 mm

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 6.70 x 33.15 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 33.15 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/06/180LFI 1.5SN BK BX

Ukupan broj polova 6

Veza Print

Visina 16.00 mm

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 6.70 x 36.96 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 36.96 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/07/180LFI 1.5SN BK BX

Ukupan broj polova 7

Veza Print

Visina 16.00 mm

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 6.70 x 40.77 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 40.77 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/08/180LFI 1.5SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 16.00 mm

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 6.70 x 44.58 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 44.58 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/09/180LFI 1.5SN BK BX

Ukupan broj polova 9

Veza Print

Visina 16.00 mm

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 6.70 x 48.39 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 48.39 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/10/180LFI 1.5SN BK BX

Ukupan broj polova 10

Veza Print

Visina 16.00 mm

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 6.70 x 52.20 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 52.20 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/11/180LFI 1.5SN BK BX

Ukupan broj polova 11

Veza Print

Visina 16.00 mm

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 6.70 x 56.01 x 16.00 mm

Duljina 6.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 56.01 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCL-SMT 3.81/12/180LFI 1.5SN BK BX

Ukupan broj polova 12

Veza Print

Visina 16.00 mm

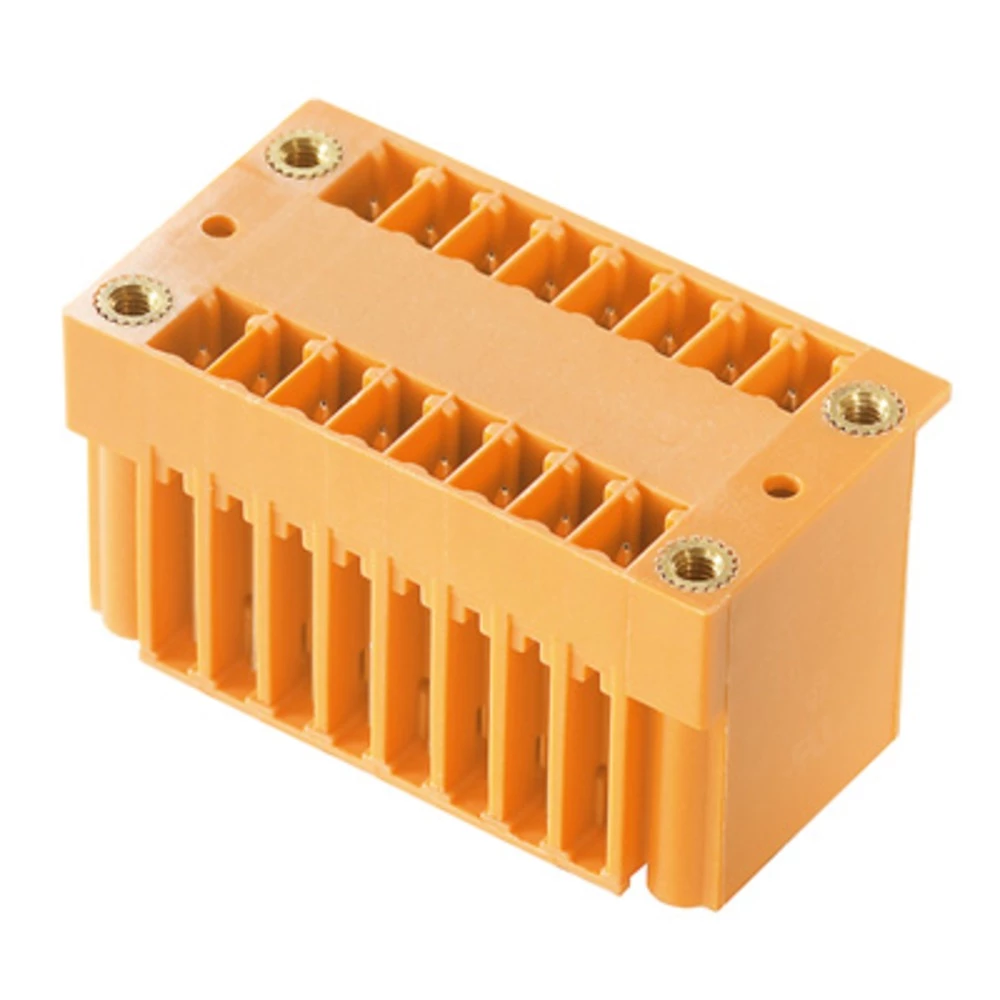

Boja proizvođača naranča

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 22.70 x 50.92 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 20 kom.

Širina Duljina kabela 500 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/26/180G 3.2SN OR BX

Ukupan broj polova 26

Veza Print

Visina 25.10 mm

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 2

Dim. (D x Š x V) 22.70 x 54.73 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 20 kom.

Širina 54.73 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/28/180G 3.2SN OR BX

Ukupan broj polova 28

Veza Print

Visina 25.10 mm

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 2

Dim. (D x Š x V) 22.70 x 58.54 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 20 kom.

Širina 58.54 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/30/180G 3.2SN OR BX

Ukupan broj polova 30

Veza Print

Visina 25.10 mm

Boja proizvođača naranča

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 22.70 x 59.92 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 20 kom.

Širina 59.92 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/26/180F 3.2SN OR BX

Ukupan broj polova 26

Veza Print

Visina 25.10 mm
