Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača crna

Broj polova po redu 23

Broj redaka 2

Dim. (D x Š x V) 23.67 x 127 x 29.36 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 127 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/46/180FLF 3.2SN BK BX

Ukupan broj polova 46

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 24

Broj redaka 2

Dim. (D x Š x V) 23.67 x 132.08 x 29.36 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 132.08 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/48/180FLF 3.2SN BK BX

Ukupan broj polova 48

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 18

Broj redaka 2

Dim. (D x Š x V) 23.67 x 101.6 x 29.36 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 101.6 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/36/180F 3.2SN BK BX

Ukupan broj polova 36

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 19

Broj redaka 2

Dim. (D x Š x V) 23.67 x 106.68 x 29.36 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 106.68 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

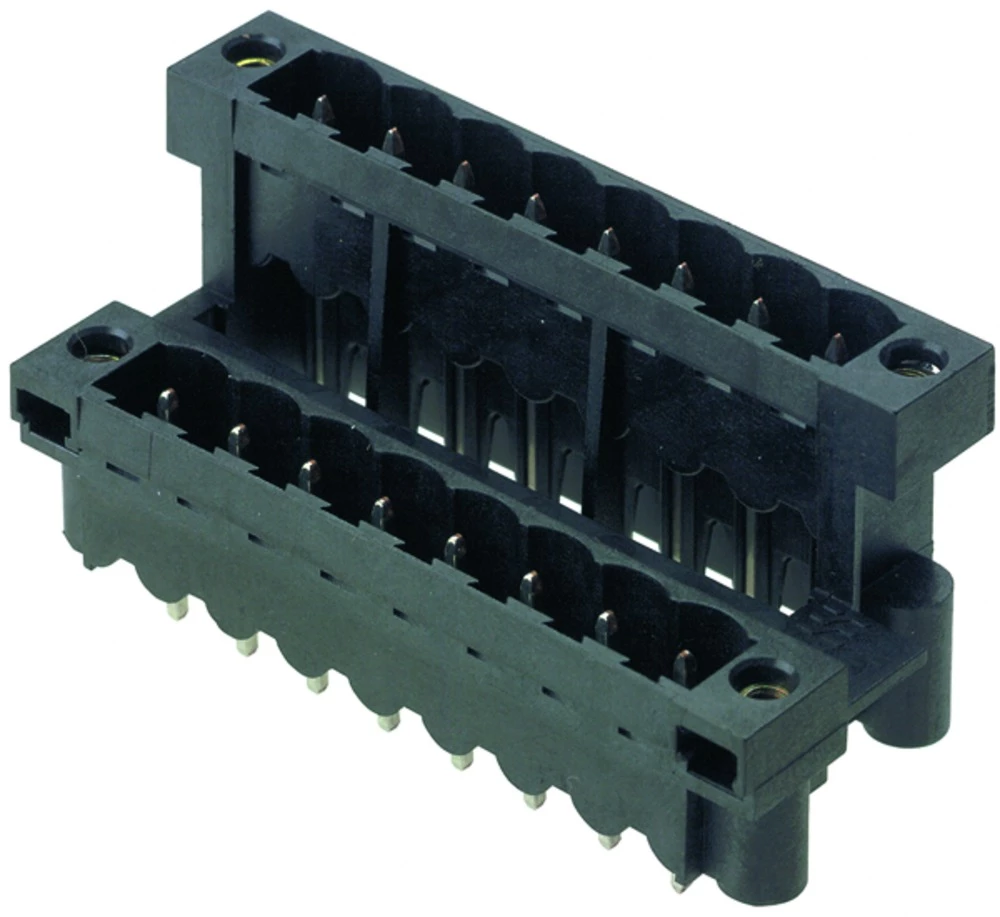

Tip SLDV-THR 5.08/38/180F 3.2SN BK BX

Ukupan broj polova 38

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 7.10 x 54.74 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 54.74 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/14/180G 3.2SN GN BX

Ukupan broj polova 14

Veza Print

Visina 12.40 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 2

Dim. (D x Š x V) 23.67 x 30.48 x 29.36 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 30.48 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/08/180F 3.2SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 23.67 x 35.56 x 29.36 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.56 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/10/180F 3.2SN BK BX

Ukupan broj polova 10

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 2

Dim. (D x Š x V) 23.67 x 40.64 x 29.36 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.64 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/12/180F 3.2SN BK BX

Ukupan broj polova 12

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 23.67 x 60.96 x 29.36 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 20 kom.

Širina 60.96 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/20/180F 3.2SN BK BX

Ukupan broj polova 20

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 23.67 x 71.12 x 29.36 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 71.12 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/24/180F 3.2SN BK BX

Ukupan broj polova 24

Veza Print

Visina 29.36 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 23.67 x 27.66 x 25.4 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 27.66 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/06/180F 1.5SN BK BX

Ukupan broj polova 6

Veza Print

Visina 25,4 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 23.67 x 60.96 x 27.66 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 20 kom.

Širina 60.96 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/20/180F 1.5SN BK BX

Ukupan broj polova 20

Veza Print

Visina 27.66 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 2

Dim. (D x Š x V) 23.67 x 66.04 x 27.66 mm

Duljina 23.67 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 66.04 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SLDV-THR 5.08/22/180F 1.5SN BK BX

Ukupan broj polova 22

Veza Print

Visina 27.66 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 2

Dim. (D x Š x V) 16.63 x 25.10 x 22.70 mm

Duljina 16.63 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/08/180G 3.2SN OR BX

Ukupan broj polova 8.

Veza Print

Visina 22.70 mm

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 20.44 x 25.10 x 22.70 mm

Duljina 20.44 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/10/180G 3.2SN OR BX

Ukupan broj polova 10

Veza Print

Visina 22.70 mm

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 2

Dim. (D x Š x V) 22.70 x 25.10 x 24.25 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/12/180G 3.2SN OR BX

Ukupan broj polova 12

Veza Print

Visina 24.25 mm

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 2

Dim. (D x Š x V) 22.70 x 28.06 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 28.06 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/14/180G 3.2SN OR BX

Ukupan broj polova 14

Veza Print

Visina 25.10 mm

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 22.70 x 31.87 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 31.87 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/16/180G 3.2SN OR BX

Ukupan broj polova 16

Veza Print

Visina 25.10 mm

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 2

Dim. (D x Š x V) 22.70 x 35.68 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 35.68 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/18/180G 3.2SN OR BX

Ukupan broj polova 18

Veza Print

Visina 25.10 mm

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 2

Dim. (D x Š x V) 22.70 x 43.30 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 43.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/22/180G 3.2SN OR BX

Ukupan broj polova 22

Veza Print

Visina 25.10 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 22.70 x 47.11 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 47.11 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/24/180G 3.2SN OR BX

Ukupan broj polova 24

Veza Print

Visina 25.10 mm

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 2

Dim. (D x Š x V) 22.70 x 62.35 x 25.10 mm

Duljina 22.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

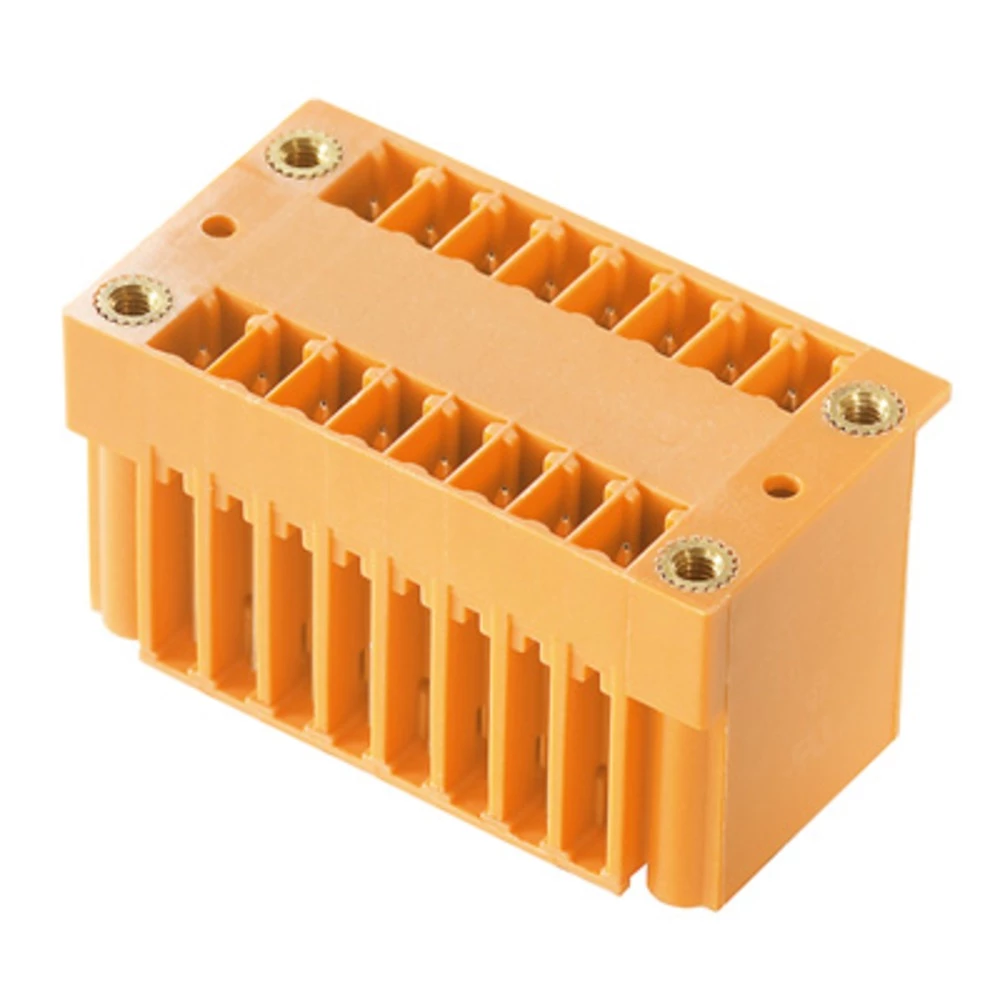

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 20 kom.

Širina 62.35 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/32/180G 3.2SN OR BX

Ukupan broj polova 32

Veza Print

Visina 25.10 mm

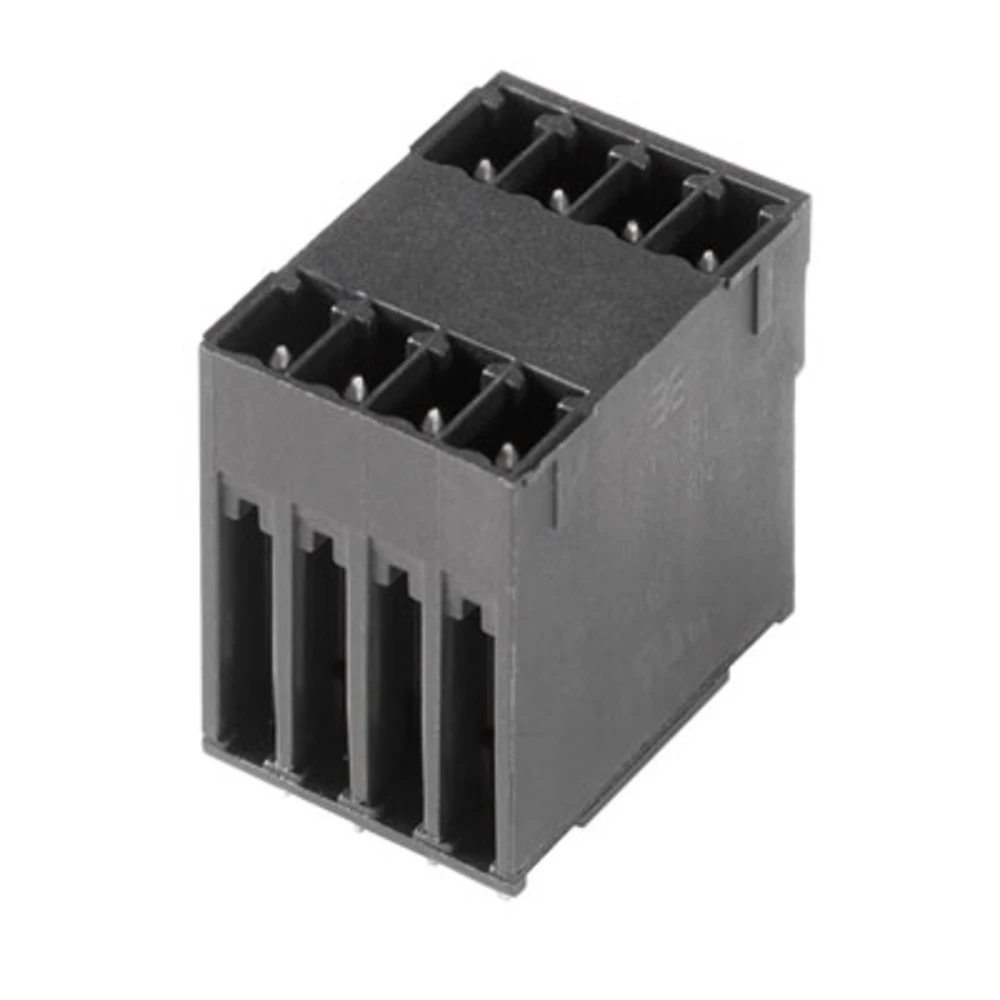

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 9.01 x 25.10 x 22.70 mm

Duljina 9.01 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/04/180G 3.2SN BK BX

Ukupan broj polova 4

Veza Print

Visina 22.70 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 12.82 x 25.10 x 22.70 mm

Duljina 12.82 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/06/180G 3.2SN BK BX

Ukupan broj polova 6

Veza Print

Visina 22.70 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 2

Dim. (D x Š x V) 16.63 x 25.10 x 22.70 mm

Duljina 16.63 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/08/180G 3.2SN BK BX

Ukupan broj polova 8.

Veza Print

Visina 22.70 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 20.44 x 25.10 x 22.70 mm

Duljina 20.44 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 50 kom.

Širina 25.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/10/180G 3.2SN BK BX

Ukupan broj polova 10

Veza Print

Visina 22.70 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BC/SC

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 50 kom.

Smjer parenja Okomito na tiskanu ploču

Tip SCD 3.81/12/180G 3.2SN BK BX

Ukupan broj polova 12

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 2
