Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.71 x 22.00 x 7.90 mm

Duljina 7.71 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 30

Minimalni presjek 0.14 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 22.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip 0404011

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 7.90 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 18.40 x 12.23 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 18.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip 0401070/D

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 12.23 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 11.10 x 19.85 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 19.85 mm

Smjer parenja Okomito na tiskanu ploču

Tip 0406011

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 11.10 x 23.66 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 23.66 mm

Smjer parenja Okomito na tiskanu ploču

Tip 0405043/D

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 11.10 x 27.47 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 27.47 mm

Smjer parenja Okomito na tiskanu ploču

Tip 0405004/D

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 31.28 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 31.28 mm

Smjer parenja Okomito na tiskanu ploču

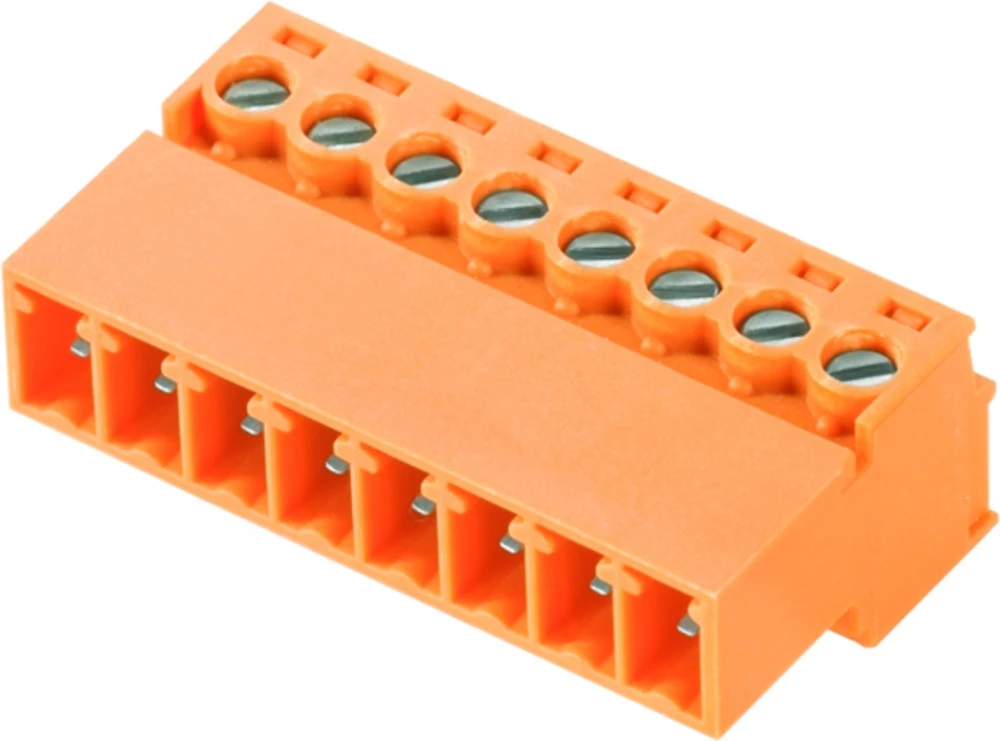

Tip 0405048/D

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 11.10 x 35.09 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 35.09 mm

Smjer parenja Okomito na tiskanu ploču

Tip 0401057/D

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.10 x 38.90 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 38.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip 0401058/D

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 11.10 x 46.52 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 46.52 mm

Smjer parenja Okomito na tiskanu ploču

Tip 0405021/D

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.42 x 18.40 x 11.10 mm

Duljina 8.42 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 18.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/02/180G SN BK BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 11.10 mm

AWG maks. 16

AWG min. 26

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 7.90 x 34.38 x 14.00 mm

Duljina 7.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 30

Minimalni presjek 0.14 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 34.38 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCF 3.81/09/180 SN BK BX

Ukupan broj polova 9

Veza opružna kopča

Veza Utikač

Visina 14.00 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 11.10 x 19.85 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 19.85 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/05/180G SN BK BX

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 11.10 x 23.66 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 23.66 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/06/180G SN BK BX

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 11.10 x 27.47 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 27.47 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/07/180G SN BK BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 31.28 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 31.28 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/08/180G SN BK BX

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 11.10 x 35.09 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 35.09 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/09/180G SN BK BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.10 x 38.90 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 38.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/10/180G SN BK BX

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 11.10 x 46.52 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 46.52 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/12/180G SN BK BX

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 26

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 7.90 x 42.00 x 22.00 mm

Duljina 7.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 30

Minimalni presjek 0.14 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCF 3.81/11/180 SN BK BX

Ukupan broj polova 11

Veza opružna kopča

Veza Utikač

Visina 22.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 7.90 x 49.62 x 22.00 mm

Duljina 7.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 30

Minimalni presjek 0.14 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 49.62 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCF 3.81/13/180 SN BK BX

Ukupan broj polova 13

Veza opružna kopča

Veza Utikač

Visina 22.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 7.90 x 57.24 x 22.00 mm

Duljina 7.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 30

Minimalni presjek 0.14 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 57.24 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCF 3.81/15/180 SN BK BX

Ukupan broj polova 15

Veza opružna kopča

Veza Utikač

Visina 22.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 7.90 x 61.05 x 22.00 mm

Duljina 7.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta Poliamid 30

Minimalni presjek 0.14 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 61.05 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCF 3.81/16/180 SN BK BX

Ukupan broj polova 16

Veza opružna kopča

Veza Utikač

Visina 22.00 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 11.10 x 18.40 x 18.02 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 18.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/02/180FI SN OR BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 18.02 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 21.83 x 18.40 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 21.83 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/03/180FI SN OR BX

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 18.40 mm

AWG maks. 16

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.90 x 22.00 x 18.01 mm

Duljina 7.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.14 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 22.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BCF 3.81/02/180F SN OR BX

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 18.01 mm

AWG maks. 16

AWG min. 28

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.50 x 42.10 x 23.66 mm

Duljina 12,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati čep, ravno

Posebnosti Sa krilicima

Rm 3.81 mm

Sadržaj 50 kom.

Širina 42.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip SCZ 3.81/06/180GZE SN BK BX

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 23.66 mm
