Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 19.20 x 16.74 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati utikač, kutni

Posebnosti s vijčanim zaključavanjem

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 19.20 mm

Tip IC 2,5/ 3-ST-5,08

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 16.74 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 12.00 x 17.24 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

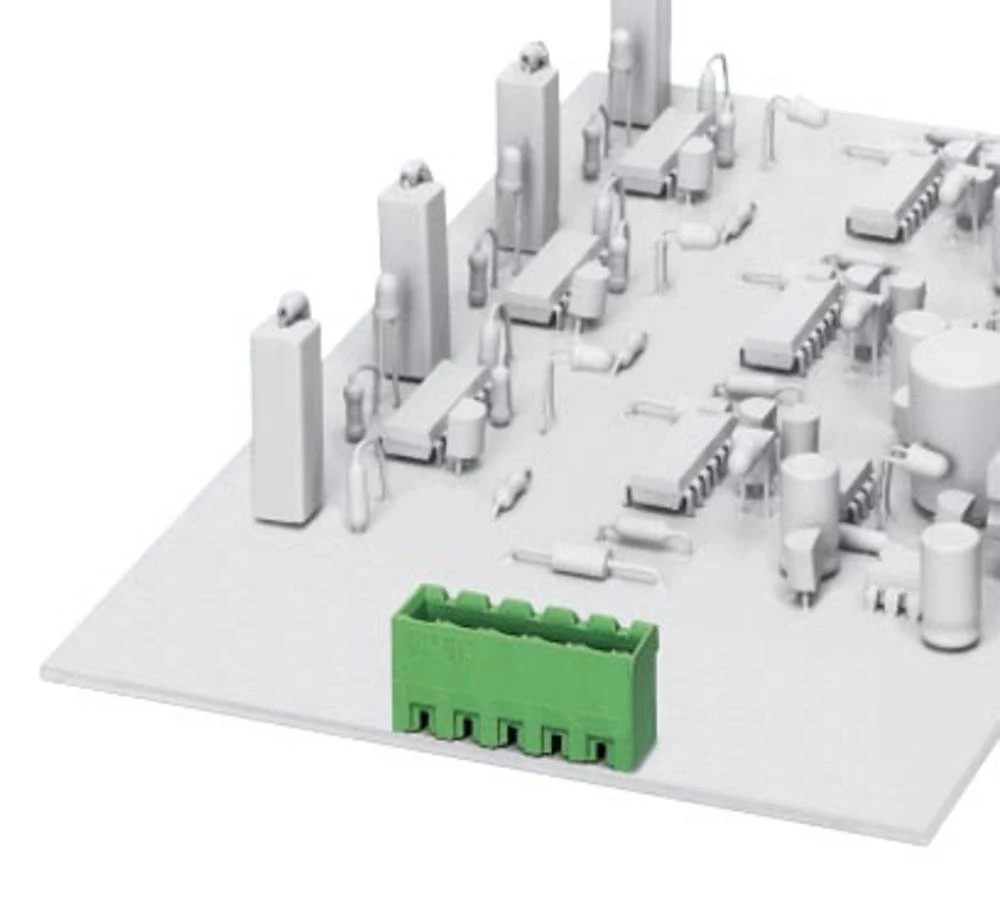

Niz MSTBA

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 17.24 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBA 2,5/ 3-G-5,08-RN

Ukupan broj polova 3.

Veza Print

Visina 12.10 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 10.10 x 24.40 x 11.90 mm

Duljina 10,10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 160 V

Niz MC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti S poteznom čahurom

Rm 2,50 mm

Sadržaj 50 kom.

Širina 24.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MC 0,5/ 9-G-2,5

Ukupan broj polova 9

Veza Print

Visina 11.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 27.20 x 82.44 x 37.00 mm

Duljina 27.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Oblikovati konektor, ravni

Posebnosti s montažnim nogama za TS35

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 82.44 mm

Tip MSTBVK 2,5/14-GF-5,08

Ukupan broj polova 14

Veza Utikač

Veza vijčani terminal

Visina 37.00 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 6.85 x 31.27 x 17.90 mm

Duljina 6.85 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz IMCV

Oblikovati Konektor, ugradnja vertikalna

Posebnosti za izlaze sigurne za prste

Rm 3.81 mm

Sadržaj 50 kom.

Širina 31.27 mm

Smjer parenja Okomito na tiskanu ploču

Tip IMCV 1,5/ 8-G-3,81

Ukupan broj polova 8.

Veza Print

Visina 17.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 91.38 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 91.38 mm

Tip FKC 2,5/16-STF-5,08

Ukupan broj polova 16

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 17.30 x 41.80 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 41.80 mm

Tip MVSTBU 2,5/ 6-GB-5,08

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 27.20 x 37.00 x 31.64 mm

Duljina 27.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Oblikovati utikač, ugradnja vertikalno

Posebnosti s montažnim nogama za TS35

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 37.00 mm

Tip MSTBVK 2,5/ 4-GF-5,08

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 31.64 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 26.90 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati utikač, kutni

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.90 mm

Tip IC 2,5/ 5-ST-5,08

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.40 x 24.05 x 17.50 mm

Duljina 11.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

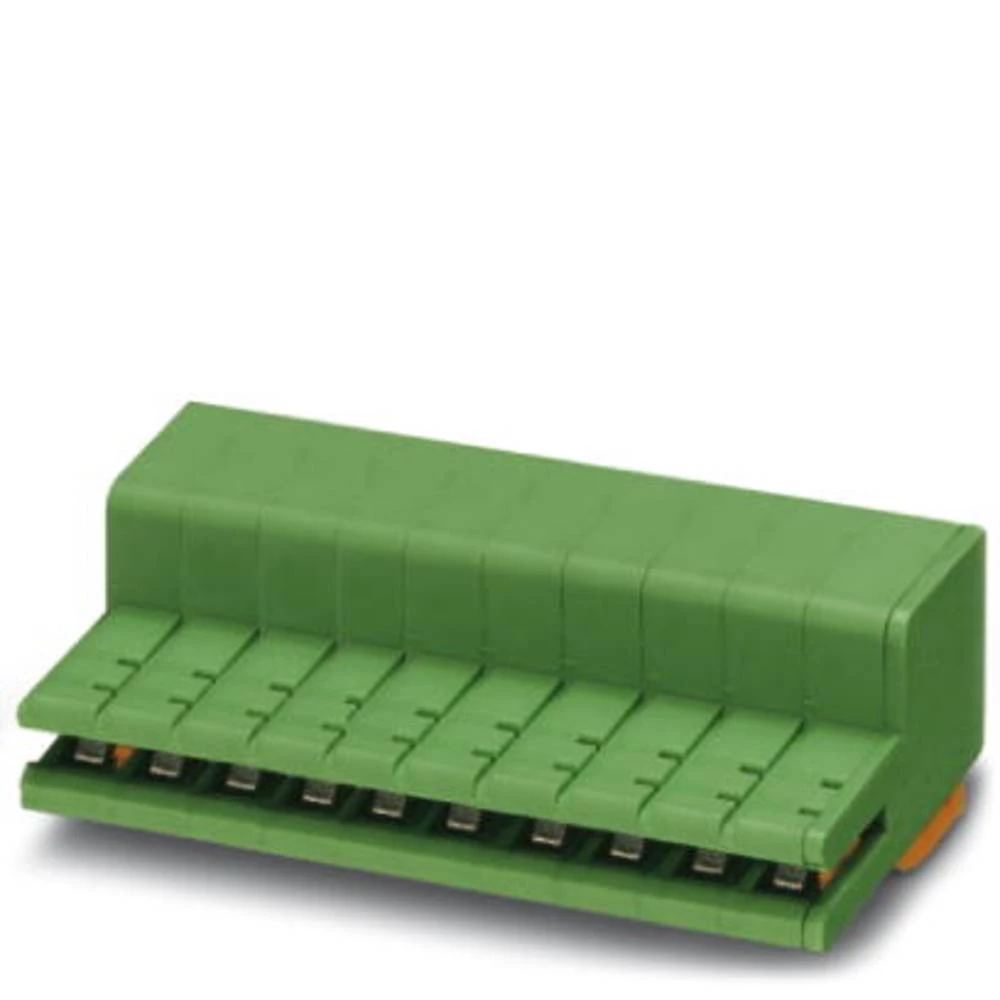

Niz ZEC

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 24.05 mm

Tip ZEC 1,5/ 3-ST-5,0 C2 R1,3

Ukupan broj polova 3.

Veza opružna kopča

Visina 17.50 mm

AWG maks. 14

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.85 x 20.00 x 18.80 mm

Duljina 14.85 mm

Konektorski sustav žica do ploče

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 22 A

Nazivna struja - zaokruženo 22 A

Nazivni napon 250 V

Niz FKDSO

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 50 kom.

Širina 20.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip FKDSO 2,5/ 4-L KMGY

Ukupan broj polova 4

Veza opružna kopča

Veza Print

Visina 18.80 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 17.50 x 26.40 x 24.05 mm

Duljina 17.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz ZEC

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 26.40 mm

Tip ZEC 1,5/ 6-ST-5,0 C2 R1,6

Ukupan broj polova 6

Veza opružna kopča

Visina 24.05 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.60 x 26.00 x 13.20 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMVSTBW

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 50 kom.

Širina 26.00 mm

Tip GMVSTBW 2,5/ 2-ST-7,62

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 13.20 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 17.78 x 25.90 x 23.70 mm

Duljina 17.78 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

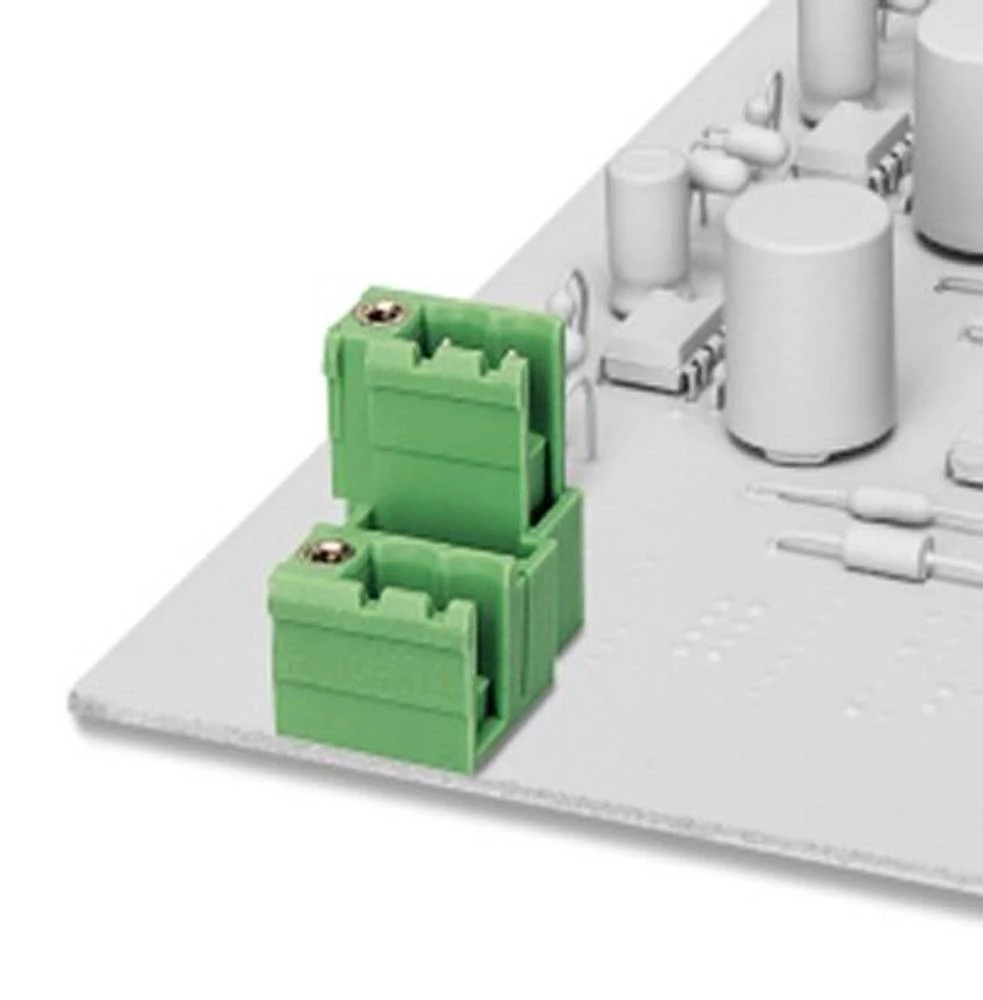

Niz MDSTBV

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip MDSTBV 2,5/ 3-GFL-5,08

Ukupan broj polova 6

Veza Print

Visina 23.70 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.00 x 70.02 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 50 kom.

Širina 70.02 mm

Tip FKC 2,5/12-STF

Ukupan broj polova 12

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 40.87 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTB

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 40.87 mm

Tip GMSTB 2,5/ 4-STF-7,62

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 6

AWG min. 18

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 20.16 x 41.50 x 27.80 mm

Duljina 20.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Maksimalni presjek 16 mm²

Minimalni presjek 0.75 mm²

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 10.16 mm

Sadržaj 50 kom.

Širina 41.50 mm

Tip PC 16/ 2-ST-10,16

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 27.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.00 x 45.66 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 45.66 mm

Tip FKC 2,5/ 7-STF-5,08

Ukupan broj polova 7

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 42.50 x 51.96 x 43.50 mm

Duljina 42.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz UMSTBVK

Oblikovati utikač, ugradnja vertikalno

Posebnosti s montažnim nogama za TS35

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 51.96 mm

Tip UMSTBVK 2,5/ 8-GF-5,08

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 43.50 mm

Boja proizvođača Sivo

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.60 x 40.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 50 kom.

Širina 40.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 8-G GY

Ukupan broj polova 8.

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 12.60 x 55.00 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 55.00 mm

Tip MVSTBW 2,5/11-ST

Ukupan broj polova 11

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 22.00 x 50.52 x 25.50 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBU

Oblikovati Konektor, ugradnja vertikalna

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 50.52 mm

Tip MSTBU 2,5/ 8-STD-5,08

Ukupan broj polova 16

Veza Utikač

Veza vijčani terminal

Visina 25.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 40.74 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKCT

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.74 mm

Tip FKCT 2,5/ 8-ST-5,08

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10.10 x 14.40 x 11.90 mm

Duljina 10,10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 160 V

Niz MC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti S poteznom čahurom

Rm 2,50 mm

Sadržaj 50 kom.

Širina 14.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MC 0,5/ 5-G-2,5

Ukupan broj polova 5

Veza Print

Visina 11.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 25.40 x 18.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.40 mm

Tip MSTB 2,5/ 5-ST-5,08 BK

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.30 mm

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 8.60 x 73.12 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 73.12 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/14-G-5,08

Ukupan broj polova 14

Veza Print

Visina 15.90 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.70 x 27.40 x 19.00 mm

Duljina 13.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati konektor, ravni

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 27.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IC 2,5/ 5-G-5,08

Ukupan broj polova 5

Veza Print

Visina 19.00 mm
