Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 40.00 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 50 kom.

Širina 40.00 mm

Tip MSTB 2,5 HC/ 8-ST

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.00 x 35.56 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.56 mm

Tip MSTB 2,5 HC/ 7-ST-5,08

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 12.00 x 37.56 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTBA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 50 kom.

Širina 37.56 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBA 2,5 HC/ 7-G-5,08

Ukupan broj polova 7

Veza Print

Visina 12.10 mm

AWG maks. 12

AWG min. 24

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.16 x 27.00 x 15.00 mm

Duljina 12.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz FKIC

Oblikovati čep, ravno

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 100 kom.

Širina 27.00 mm

Tip FKIC 2,5 HC/ 2-ST-5,08 NZ:2X4-

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 15.00 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 21.20 x 77.80 x 30.46 mm

Duljina 21.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 10 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti sa šipkom vodiča za zaštitu

Rm 7.62 mm

Sadržaj 50 kom.

Širina 77.80 mm

Tip PC 5/ 2-STF-SH1-7,62

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 30.46 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 13.70 x 47.72 x 19.00 mm

Duljina 13.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz IC

Oblikovati utikač, kutni

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 47.72 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IC 2,5 HC/ 9-G-5,08

Ukupan broj polova 9

Veza Print

Visina 19.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.00 x 32.48 x 27.00 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz FKIC

Oblikovati čep, ravno

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 32.48 mm

Tip FKIC 2,5 HC/ 6-ST-5,08

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 27.00 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 21.20 x 77.80 x 68.56 mm

Duljina 21.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 10 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti sa šipkom vodiča za zaštitu

Rm 7.62 mm

Sadržaj 50 kom.

Širina 77.80 mm

Tip PC 5/ 7-STF-SH1-7,62

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 68.56 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 10.20 x 42.64 x 22.60 mm

Duljina 10.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz ICV

Oblikovati Konektor, ugradnja vertikalna

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 42.64 mm

Smjer parenja Okomito na tiskanu ploču

Tip ICV 2,5 HC/ 8-G-5,08

Ukupan broj polova 8.

Veza Print

Visina 22.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.00 x 60.10 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 50 kom.

Širina 60.10 mm

Tip FKC 2,5 HC/12-ST BD:1-12Q

Ukupan broj polova 12

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.00 x 36.18 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 36.18 mm

Tip FKC 2,5 HC/ 7-ST-5,08

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.00 x 46.34 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 46.34 mm

Tip FKC 2,5 HC/ 9-ST-5,08

Ukupan broj polova 9

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 27.00 x 17.24 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz FKIC

Oblikovati čep, ravno

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 27.00 mm

Tip FKIC 2,5 HC/ 3-ST-5,08 BD:2X20

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 17.24 mm

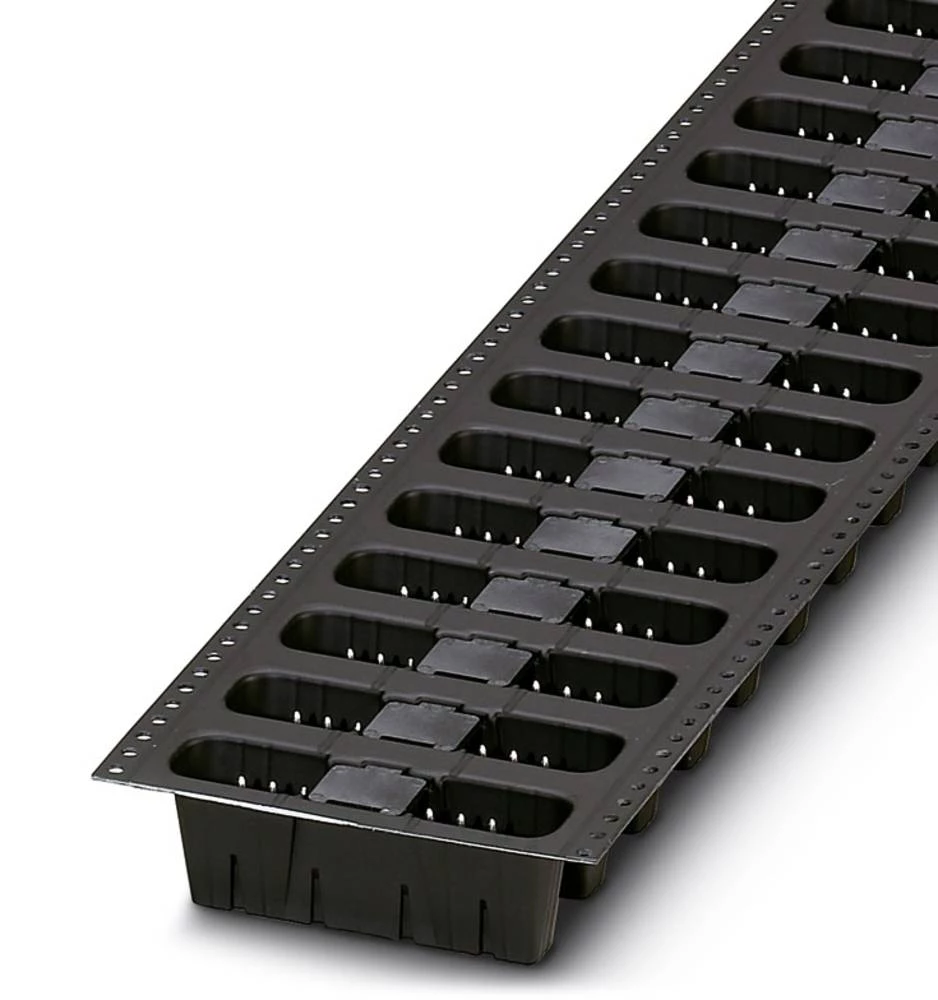

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 2.80 x 42.00 x 13.00 mm

Duljina 2.80 mm

Duljina igle (strana konektora) 7.20 mm

Dužina olovke (strana za ispis) 3,20 mm

Kontaktni materijal elektrolitski bakar

Materijal kućišta poliamid

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 250 V

Niz PST

Oblik olovke Okruglo

Oblikovati zaglavlje igle, ravno

Rm 3,50 mm

Sadržaj 250 kom

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip PST 1,0/12-3,5 R72

Ukupan broj polova 12

Veza Print

Visina 13.00 mm

Zatik Ø 1 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 11.10 x 30.48 x 12.00 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTB

Oblikovati Spojnica, vodoravna ugradnja

Rm 5.08 mm

Sadržaj 50 kom.

Širina 30.48 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTB 2,5 HC/ 4-GF-5,08 BK

Ukupan broj polova 4

Veza Print

Visina 12.00 mm

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Tip FKC 2,5/22-STF-5,08

Ukupan broj polova 22

Veza Utična stezaljka

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Tip FKC 2,5/17-STF-5,08

Ukupan broj polova 17

Veza Utična stezaljka

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz GMSTBA

Rm 7.62 mm

Sadržaj 50 kom.

Tip GMSTBA 2,5 HC/ 9-G-7,62

Ukupan broj polova 9

Veza lemljenje

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

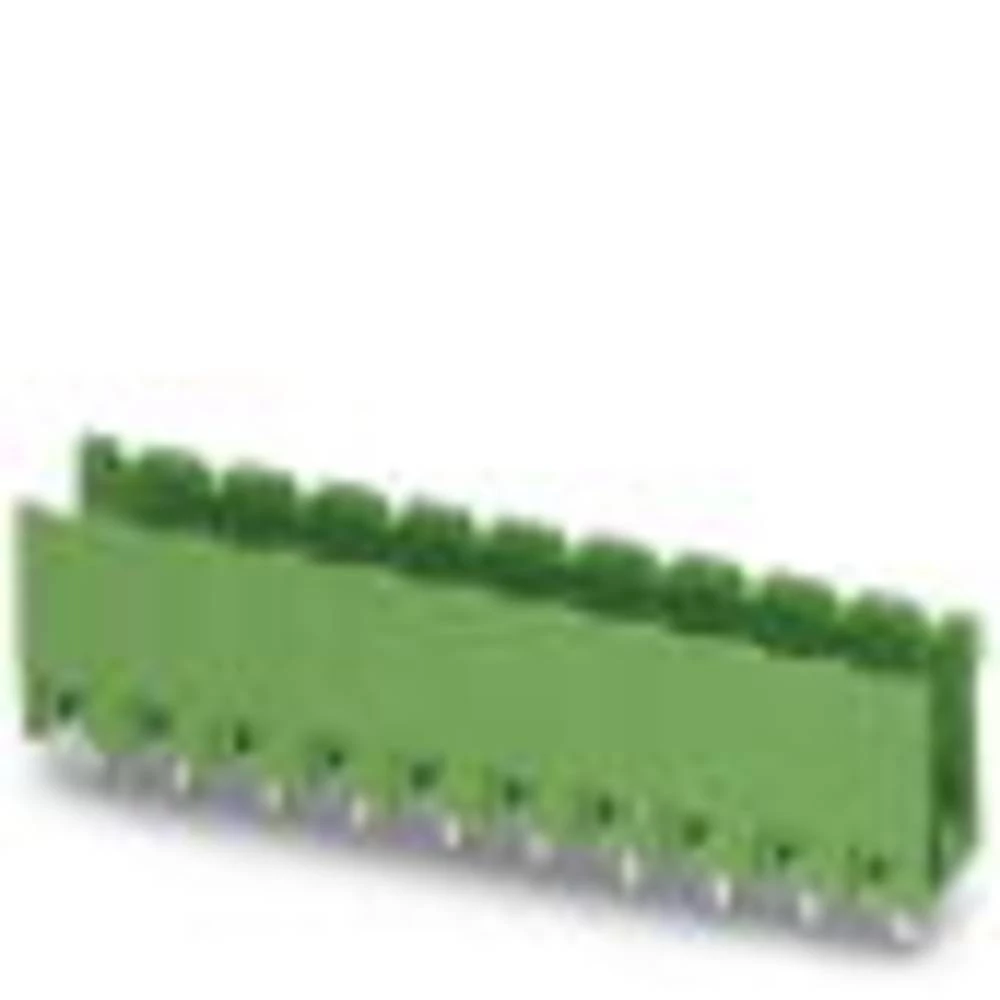

Niz MSTBV

Oblikovati Konektor, ugradnja vertikalna

Rm 5 mm

Sadržaj 50 kom.

Tip MSTBV 2,5/20-G

Ukupan broj polova 20

Veza lemljenje

Veza Print

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Rm 5 mm

Sadržaj 50 kom.

Tip MSTB 2,5/16-G

Ukupan broj polova 16

Veza lemljenje

Veza Print

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Rm 5 mm

Sadržaj 50 kom.

Tip MSTB 2,5/18-G

Ukupan broj polova 18

Veza lemljenje

Veza Print

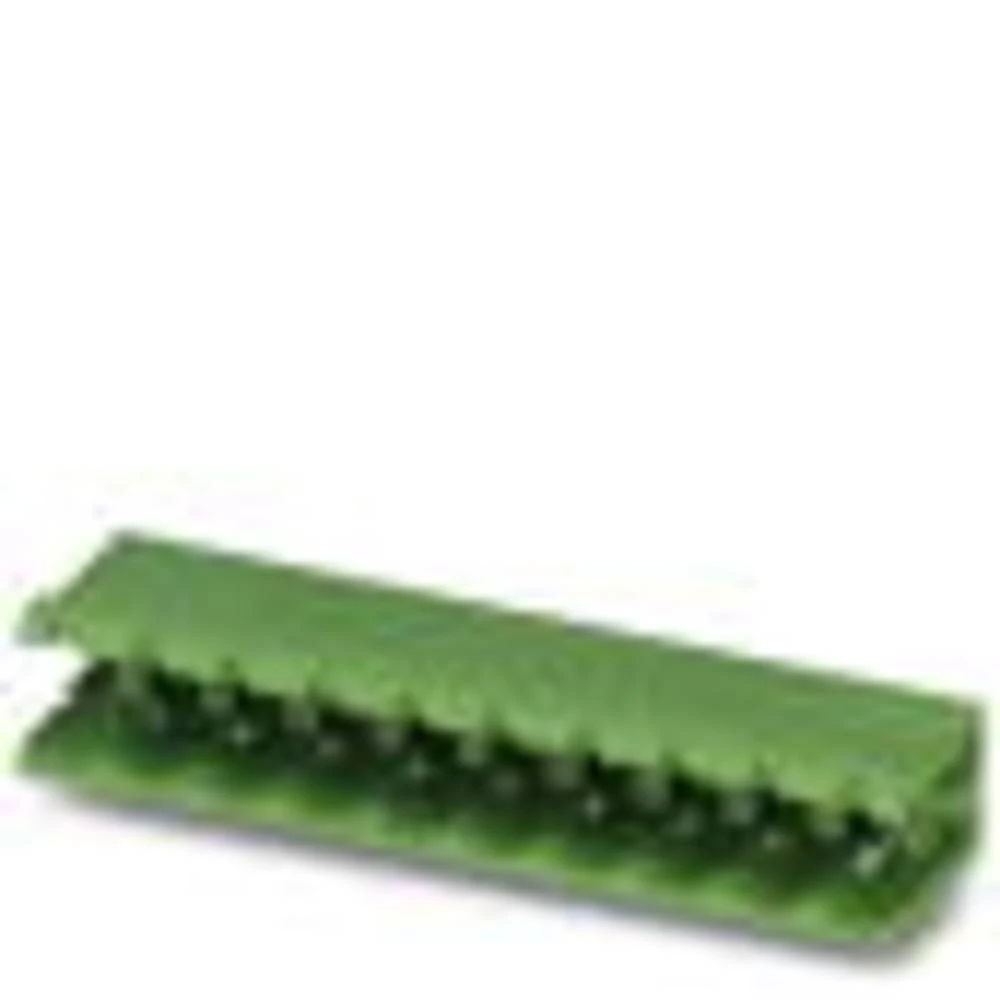

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Rm 5 mm

Sadržaj 50 kom.

Tip MSTB 2,5/23-G

Ukupan broj polova 23

Veza lemljenje

Veza Print

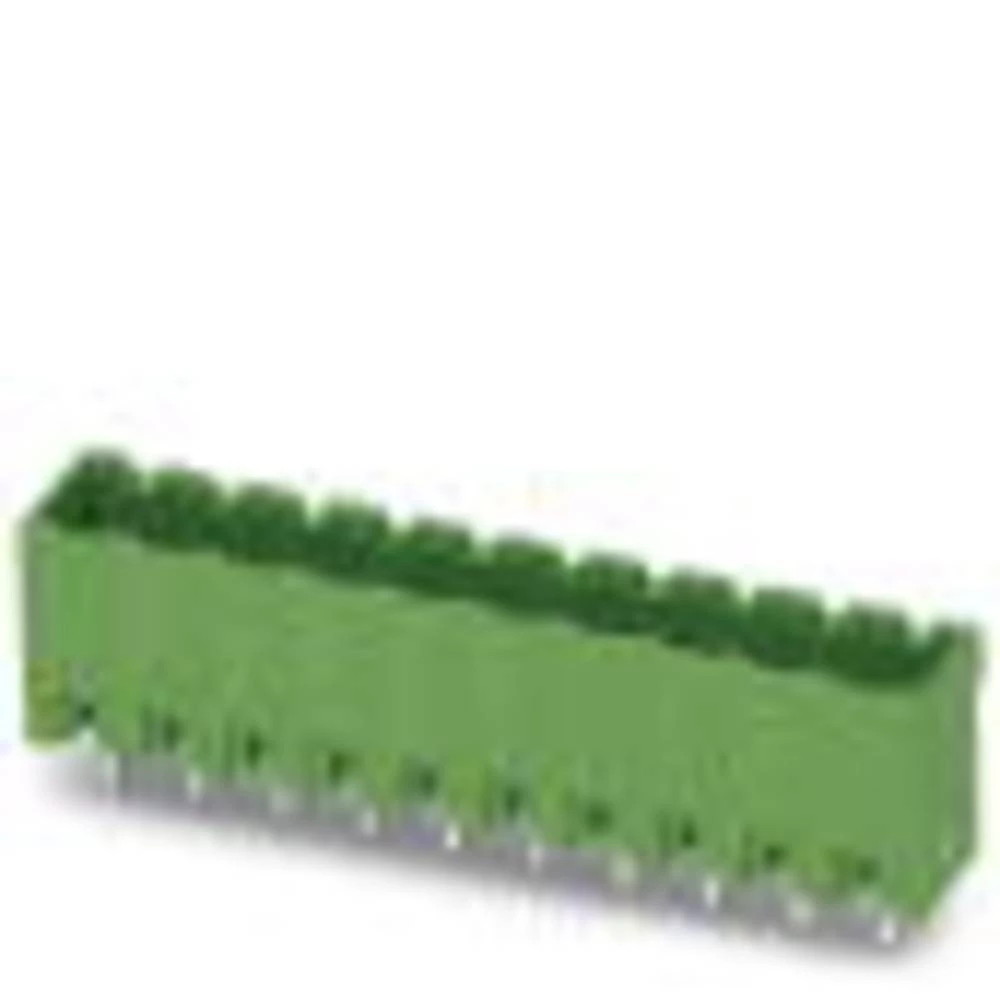

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Tip MSTBVA 2,5/19-G

Ukupan broj polova 19

Veza lemljenje

Veza Print

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Tip MSTBVA 2,5/21-G

Ukupan broj polova 21

Veza lemljenje

Veza Print

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBA

Rm 5.08 mm

Sadržaj 50 kom.

Tip MSTBA 2,5/17-G-5,08

Ukupan broj polova 17

Veza lemljenje

Veza Print

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBA

Rm 5 mm

Sadržaj 50 kom.

Tip MSTBA 2,5/14-G

Ukupan broj polova 14

Veza lemljenje

Veza Print
