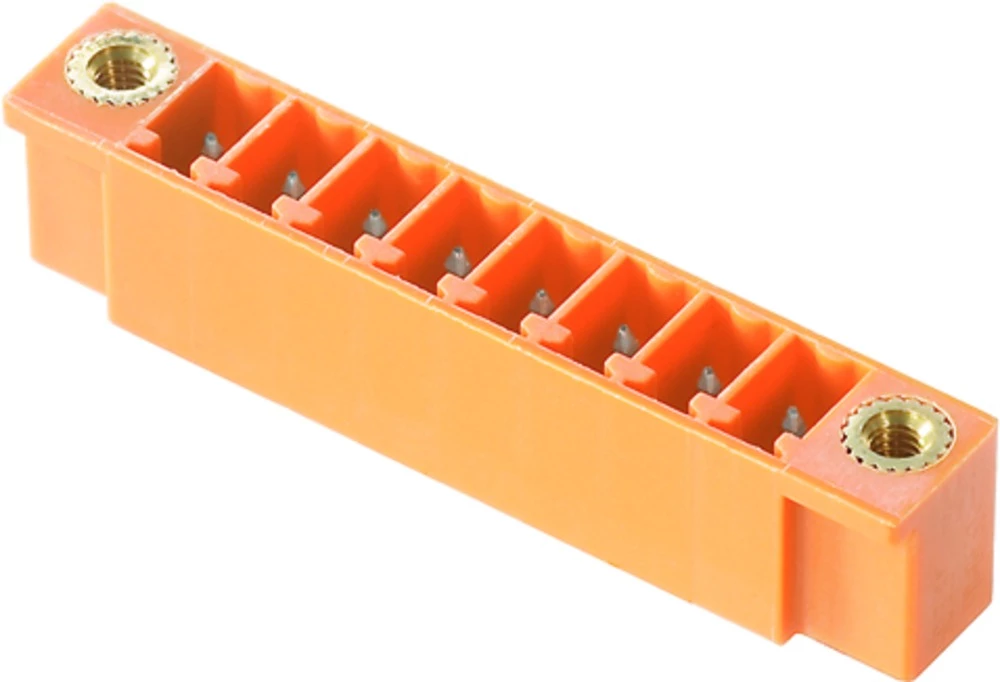

Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 7.10 x 44.89 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 44.89 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/09/180F 3.2SN OR BX

Ukupan broj polova 9

Veza Print

Visina 12.40 mm

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 7.10 x 67.75 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 67.75 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/15/180F 3.2SN OR BX

Ukupan broj polova 15

Veza Print

Visina 12.40 mm

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 7.10 x 71.56 x 12.40 mm

Duljina 7.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PA GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 71.56 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC 3.81/16/180F 3.2SN OR BX

Ukupan broj polova 16

Veza Print

Visina 12.40 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.16 x 20.10 x 16.00 mm

Duljina 10.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 180 sati

Širina 20.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/02/180 SN OR BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 16.00 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.24 x 20.10 x 16.00 mm

Duljina 15.24 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 120 kom.

Širina 20.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/03/180 SN OR BX

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 16.00 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 16.00 x 20.32 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 90 sati

Širina 20.32 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/04/180 SN OR BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 16.00 x 25.40 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 72 kom.

Širina 25.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/05/180 SN OR BX

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 16.00 x 30.48 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 60 kom

Širina 30.48 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/06/180 SN OR BX

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 16.00 x 35.56 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 48 kom.

Širina 35.56 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/07/180 SN OR BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 16.00 x 40.64 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 42 sata

Širina 40.64 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/08/180 SN OR BX

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 16.00 x 45.72 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 36 sati

Širina 45.72 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/09/180 SN OR BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 16.00 x 50.80 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 36 sati

Širina 50.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/10/180 SN OR BX

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 16.00 x 66.04 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 24 kom.

Širina 66.04 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/13/180 SN OR BX

Ukupan broj polova 13

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 16.00 x 71.12 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 24 kom.

Širina 71.12 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/14/180 SN OR BX

Ukupan broj polova 14

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 16.00 x 81.28 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 18 kom.

Širina 81.28 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/16/180 SN OR BX

Ukupan broj polova 16

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 16.00 x 86.36 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 18 kom.

Širina 86.36 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/17/180 SN OR BX

Ukupan broj polova 17

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 16.00 x 91.44 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 18 kom.

Širina 91.44 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/18/180 SN OR BX

Ukupan broj polova 18

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 16.00 x 96.52 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 18 kom.

Širina 96.52 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/19/180 SN OR BX

Ukupan broj polova 19

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 16.00 x 121.92 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 12 kom.

Širina 121.92 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/24/180 SN OR BX

Ukupan broj polova 24

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.16 x 20.10 x 16.00 mm

Duljina 10.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 180 sati

Širina 20.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/02/180 SN BK BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 16.00 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.24 x 20.10 x 16.00 mm

Duljina 15.24 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 120 kom.

Širina 20.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/03/180 SN BK BX

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 16.00 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 16.00 x 20.32 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 90 sati

Širina 20.32 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/04/180 SN BK BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 16.00 x 25.40 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 72 kom.

Širina 25.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/05/180 SN BK BX

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 16.00 x 30.48 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 60 kom

Širina 30.48 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/06/180 SN BK BX

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 16.00 x 35.56 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 48 kom.

Širina 35.56 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/07/180 SN BK BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 16.00 x 45.72 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna

Rm 5.08 mm

Sadržaj 45 sati

Širina 45.72 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZP 5.08/09/180 SN BK BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 16.00 x 50.80 x 20.10 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utičnica, kutna
