Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 30

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 18.90 x 27.20 x 20.32 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 90 sati

Širina 27.20 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/04/270 SN OR BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 20.32 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 18.90 x 35.56 x 27.20 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 48 kom.

Širina 35.56 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/07/270 SN OR BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 18.90 x 45.72 x 27.20 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 36 sati

Širina 45.72 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/09/270 SN OR BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 18.90 x 50.80 x 27.20 mm

Duljina 18.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 36 sati

Širina 50.80 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/10/270 SN OR BX

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 14.10 x 27.20 x 19.96 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 90 sati

Širina 27.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/02/90F SN OR BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 19.96 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.10 x 27.20 x 25.04 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 72 kom.

Širina 27.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/03/90F SN OR BX

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 25.04 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 14.10 x 40.28 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 42 sata

Širina 40.28 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/06/90F SN OR BX

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 14.10 x 70.76 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 24 kom.

Širina 70.76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/12/90F SN OR BX

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 14.10 x 86.00 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 18 kom.

Širina 86.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/15/90F SN OR BX

Ukupan broj polova 15

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 14.10 x 131.72 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 12 kom.

Širina 131.72 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/24/90F SN OR BX

Ukupan broj polova 24

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 14.10 x 27.20 x 19.96 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 90 sati

Širina 27.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/02/90F SN BK BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 19.96 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 14.10 x 50.44 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 36 sati

Širina 50.44 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLZP 5.08/08/90F SN BK BX

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.10 x 30.12 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 60 kom

Širina 30.12 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/04/270F SN OR BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 30

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.10 x 60.60 x 27.20 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 30 sati

Širina 60.60 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZP 5.08/10/270F SN OR BX

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 13.00 x 85.00 x 45.72 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 6.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 42 A

Nazivna struja - zaokruženo 42 A

Nazivni napon 600 V

Niz BU/SU

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti sa zaporkom

Rm 7.62 mm

Sadržaj 25 kom.

Širina 85.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

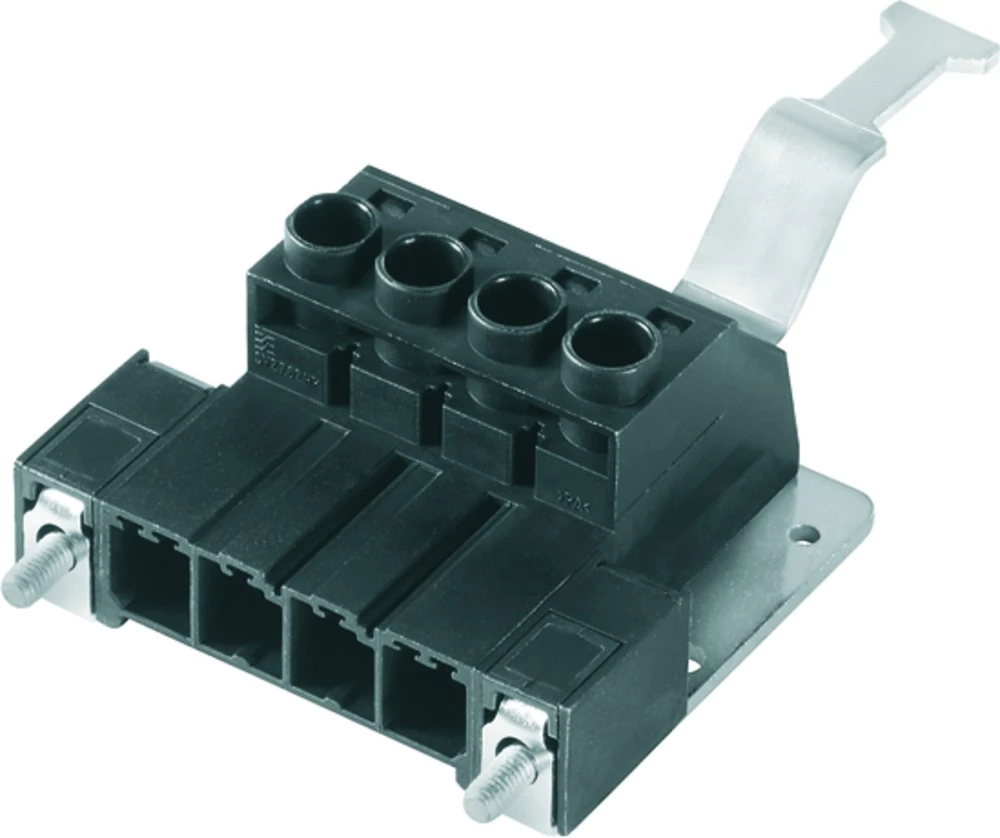

Tip SVZ 7.62HP/04/180SH180C SN BK BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 45.72 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 8.60 x 17.24 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 250 kom

Širina 17.24 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/ 3-G-5,08 BK

Ukupan broj polova 3.

Veza Print

Visina 15.90 mm

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.95 x 16.50 x 15.35 mm

Duljina 14.95 mm

Konektorski sustav žica do ploče

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTBO

Oblikovati utikač, kutni

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 170 kom

Širina 16.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBO 2,5/ 3 G1L THRR44 BK

Ukupan broj polova 3.

Veza Print

Visina 15.35 mm

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 7.25 x 78.97 x 12.70 mm

Duljina 7.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 78.97 mm

Smjer parenja Okomito na tiskanu ploču

Tip MCV 1,5/18-GF-3,81

Ukupan broj polova 18

Veza Print

Visina 12.70 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.60 x 56.16 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

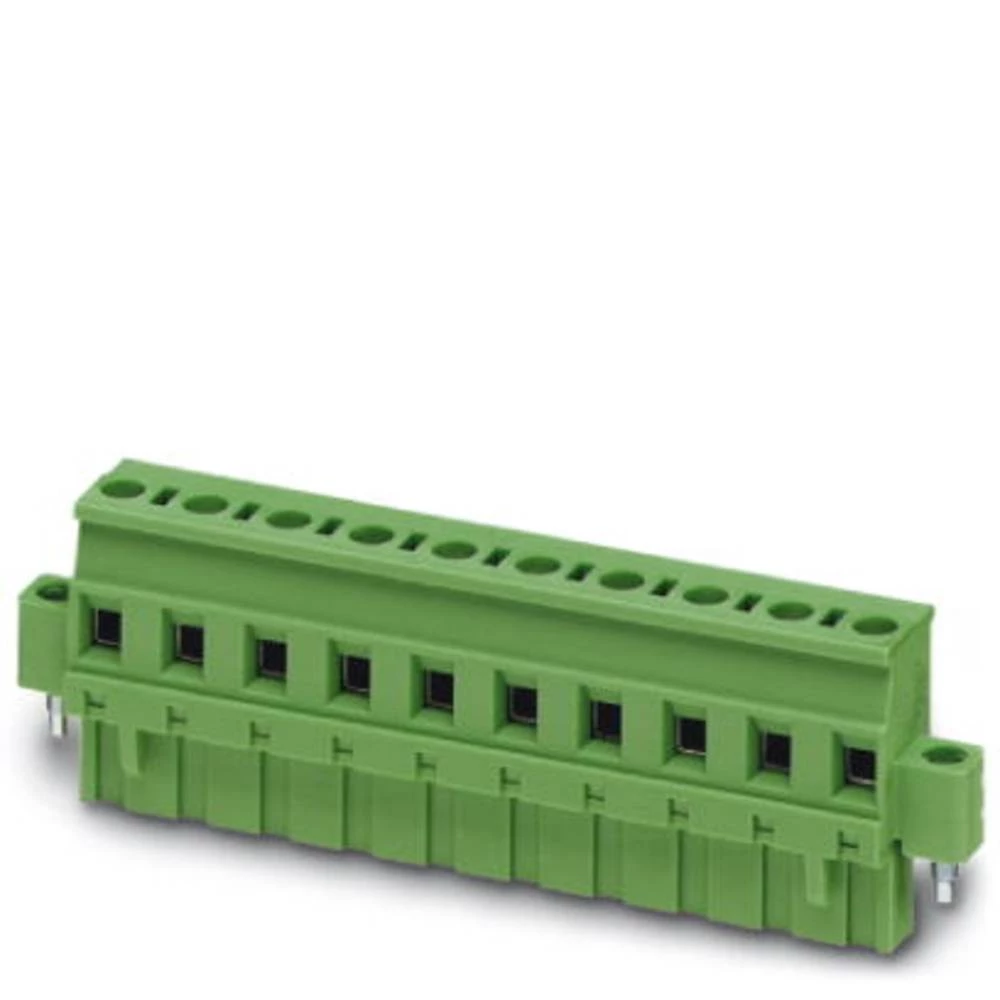

Niz GMVSTBR

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 56.16 mm

Tip GMVSTBR 2,5/ 6-STF-7,62

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.60 x 30.48 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 30.48 mm

Tip MVSTBR 2,5/ 4-STF-5,08

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 12

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.20 x 20.00 x 13.15 mm

Duljina 12.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

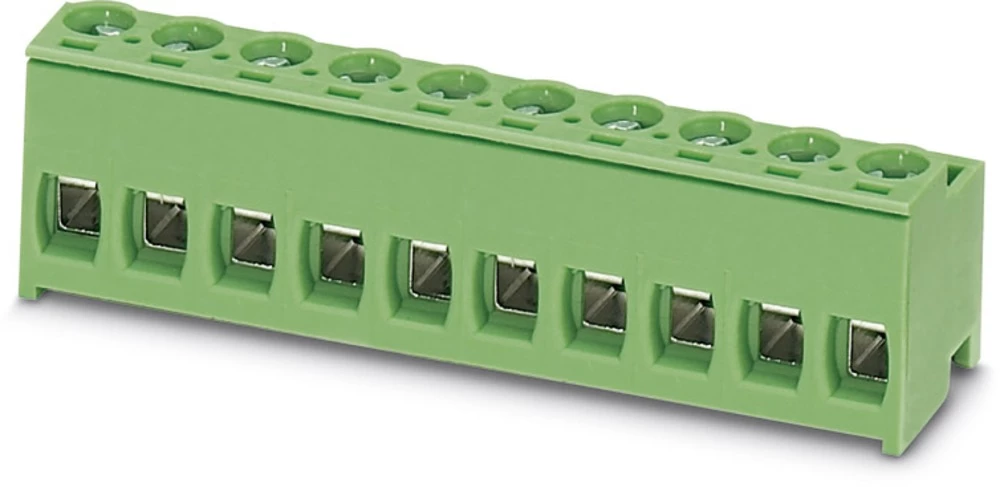

Niz PT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 250 kom

Širina 20.00 mm

Tip PT 1,5/ 4-PH-5,0

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 13.15 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.00 x 60.92 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

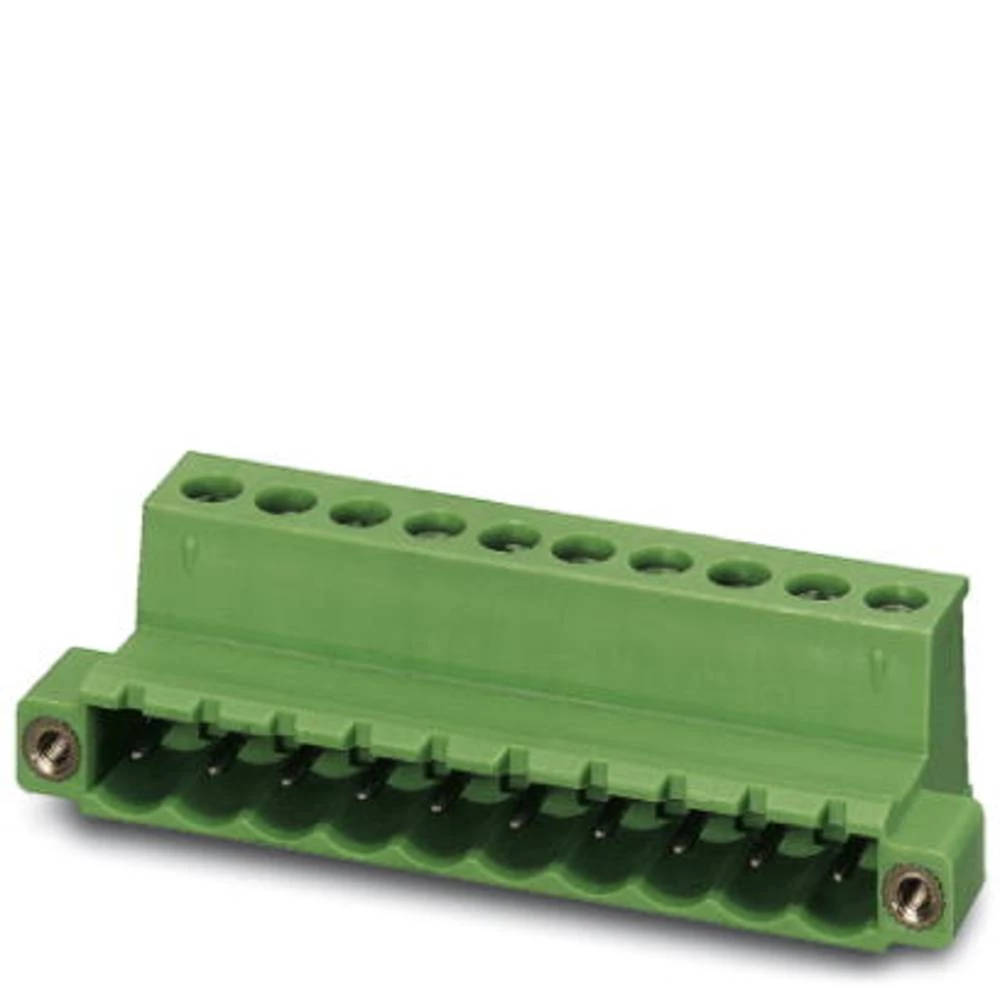

Niz IC

Oblikovati utikač, kutni

Posebnosti s vijčanim zaključavanjem

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60.92 mm

Tip IC 2,5/10-STGF-5,08

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 14.70 x 26.90 x 22.10 mm

Duljina 14.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTBA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MDSTBA 2,5/ 2-G-5,08

Ukupan broj polova 4

Veza Print

Visina 22.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 15.00 x 19.96 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 19.96 mm

Tip MSTBT 2,5/ 2-STF-5,08

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.00 x 86.59 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTB

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 86.59 mm

Tip GMSTB 2,5/10-STF-7,62

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 20.32 x 61.80 x 39.50 mm

Duljina 20.32 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti Sa krilicima

Rm 5.08 mm

Sadržaj 50 kom.

Širina 61.80 mm

Tip MSTB 2,5/ 4-STZ-5,08

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 39.50 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 13.60 x 41.44 x 36.10 mm

Duljina 13.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

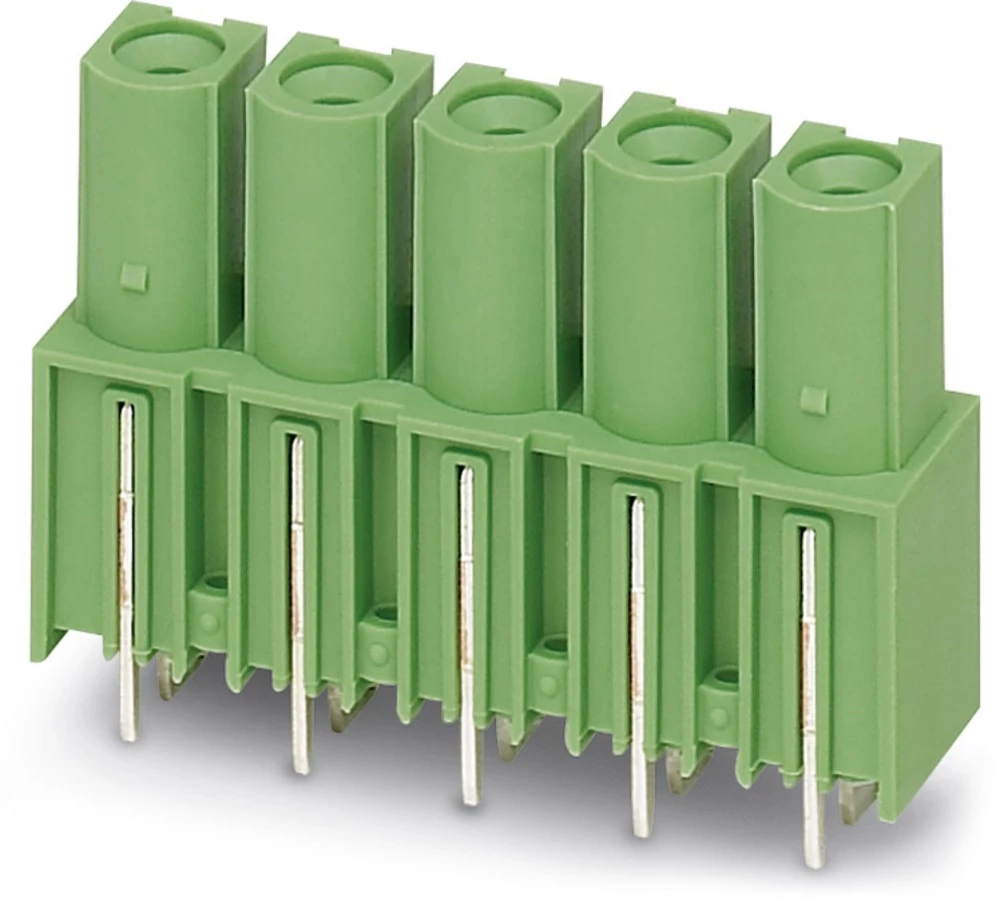

Niz IPCV
