Vrstne spajalice Wago

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Dim. (Š x V) 5 mm x 36.50 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-641

Veza zatezna opruga

Visina 36.50 mm

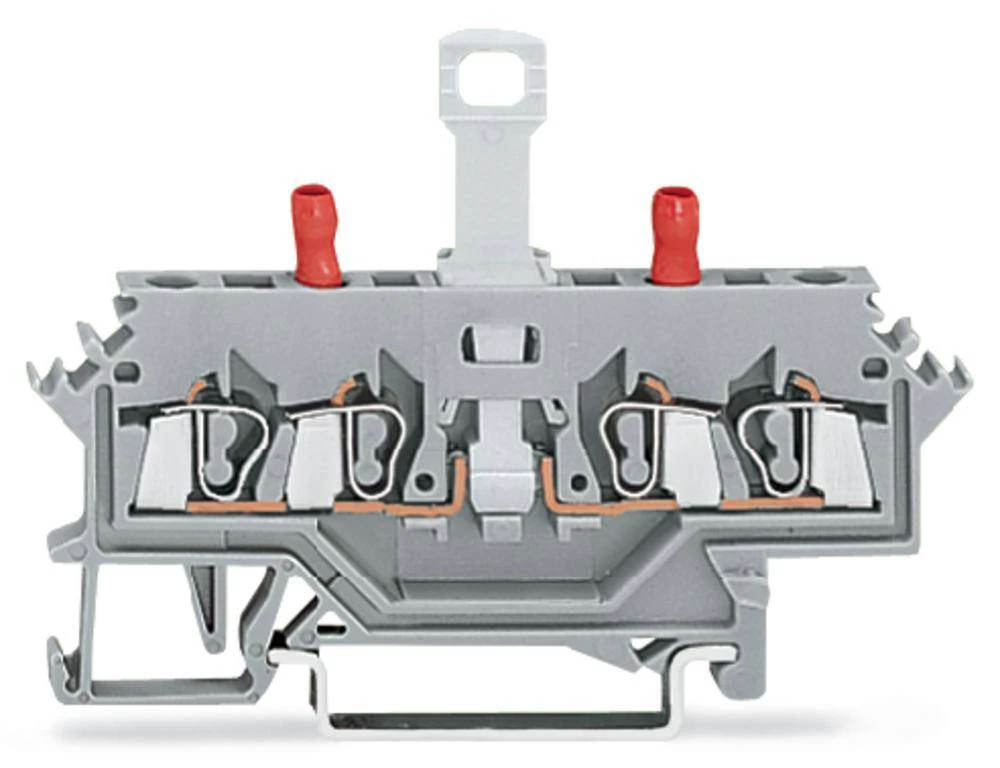

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 5 mm x 52.50 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti s čepom za odvajanje

Posebnosti Sa mogućnosti ispitivanja

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 52.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 28 mm

Nazivna struja 0.025 A

Nazivna struja - zaokruženo 25 mA

Nazivni napon 24 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa crvenom LED diodom

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Dim. (Š x V) 5 mm x 28 mm

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača plava

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 52.50 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost N

Posebnosti s čepom za odvajanje

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-676

Veza zatezna opruga

Visina 52.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 28 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Dim. (Š x V) 5 mm x 28 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost PE

Posebnosti pogodan za Ex e II primjene

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-687/999-950

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 8.

Broj polova po redu 4

Broj redaka 2

Dim. (Š x V) 15 mm x 28 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 1 kom

Širina 15 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 12

Broj polova po redu 4

Broj redaka 3.

Dim. (Š x V) 20 mm x 28 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 1 kom

Širina 20 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 16

Broj polova po redu 4

Broj redaka 4

Dim. (Š x V) 25 mm x 28 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 1 kom

Širina 25 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 20

Broj polova po redu 4

Broj redaka 5

Dim. (Š x V) 30 mm x 28 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 1 kom

Širina 30 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 52.50 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s čepom za odvajanje

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 52.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 28 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 28 mm

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost PE

Posebnosti pogodan za Ex e II primjene

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-837/999-950

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača plava

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 52.50 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost N

Posebnosti s čepom za odvajanje

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-839

Veza zatezna opruga

Visina 52.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 28.50 mm

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti Sa mogućnosti ispitivanja

Posebnosti sa zakretnom oštricom za rezanje

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-884

Veza zatezna opruga

Visina 28.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crvena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 5 mm x 28 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 5 mm x 28 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost PE

Posebnosti pogodan za Ex e II primjene

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-907/999-950

Veza zatezna opruga

Visina 28 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 5 mm x 52.50 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s čepom za odvajanje

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-913

Veza zatezna opruga

Visina 52.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 2

Broj redaka 2

Dim. (Š x V) 5 mm x 58.50 mm

Nazivna struja 0.5A

Nazivna struja - zaokruženo 500mA

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa 1 diodom

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-940/281-410

Veza zatezna opruga

Visina 58.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 2

Broj redaka 2

Dim. (Š x V) 5 mm x 58.50 mm

Nazivna struja 0.5A

Nazivna struja - zaokruženo 500mA

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa 1 diodom

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-940/281-411

Veza zatezna opruga

Visina 58.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 2

Broj redaka 2

Dim. (Š x V) 5 mm x 58.50 mm

Nazivna struja 0.5A

Nazivna struja - zaokruženo 500mA

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa 2 diode

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-942/281-487

Veza zatezna opruga

Visina 58.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 2

Broj redaka 2

Dim. (Š x V) 5 mm x 58.50 mm

Nazivna struja 0.5A

Nazivna struja - zaokruženo 500mA

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa 2 diode

Sadržaj 50 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-942/281-488

Veza zatezna opruga

Visina 58.50 mm

AWG maks. 14

AWG min. 24

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Dim. (Š x V) 5 mm x 36.50 mm

Nazivna struja 23 A

Nazivna struja - zaokruženo 23 A

Nazivni napon 550 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Popunjenost L

Posebnosti pogodan za Ex e II primjene

Sadržaj 100 kom.

Širina 5 mm

Širina stezaljke 5 mm

Tip 280-996

Veza zatezna opruga

Visina 36.50 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 7

Broj redaka 4

Dim. (Š x V) 6 mm x 62.50 mm

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 4 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 50 kom.

Širina 6 mm

Širina stezaljke 6 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 62.50 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 7

Broj redaka 4

Dim. (Š x V) 6 mm x 62.50 mm

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 400 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Sadržaj 50 kom.

Širina 6 mm

Širina stezaljke 6 mm

Tip 281-531

Veza zatezna opruga

Visina 62.50 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 6 mm x 29 mm

Nazivna struja 1.5 A

Nazivna struja - zaokruženo 1.5 A

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 4 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa 1 diodom

Sadržaj 100 kom.

Širina 6 mm

Širina stezaljke 6 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 29 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 6 mm x 29 mm

Nazivna struja 0.5A

Nazivna struja - zaokruženo 500mA

Nazivni napon 250 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 4 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa 1 diodom

Sadržaj 100 kom.

Širina 6 mm

Širina stezaljke 6 mm

Tip WAGO GmbH & Co. KG

Veza zatezna opruga

Visina 29 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (Š x V) 10 mm x 60 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 4 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost L

Posebnosti sa zakretnim držačem osigurača

Sadržaj 50 kom.

Širina 10 mm

Širina stezaljke 10 mm

Tip 281-623/281-542

Veza zatezna opruga

Visina 60 mm
